一种处理岩棉板生产线用冲天炉的尾气的系统.pdf

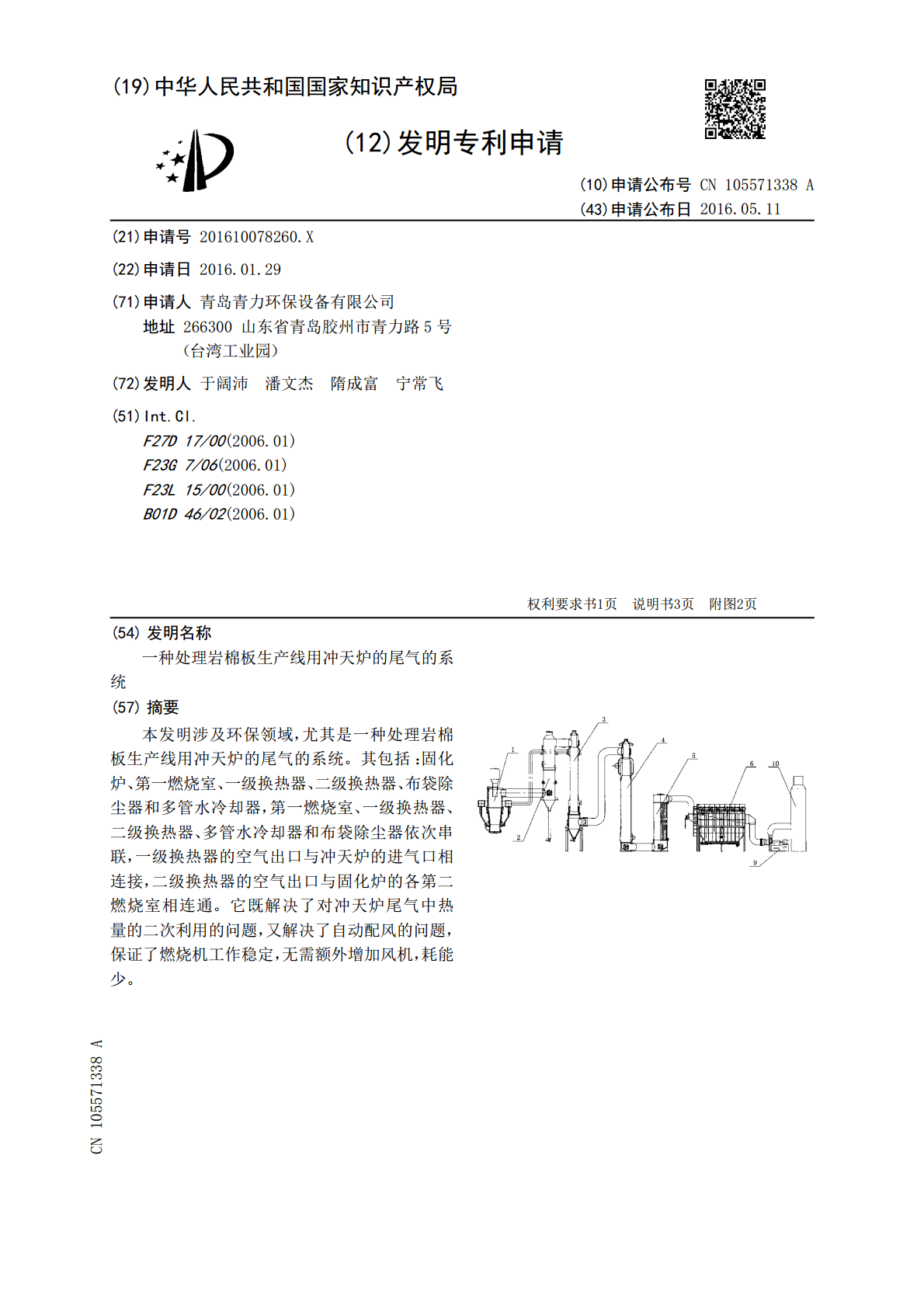

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105571338A(43)申请公布日2016.05.11(21)申请号201610078260.X(22)申请日2016.01.29(71)申请人青岛青力环保设备有限公司地址266300山东省青岛胶州市青力路5号（台湾工业园）(72)发明人于阔沛潘文杰隋成富宁常飞(51)Int.Cl.F27D17/00(2006.01)F23G7/06(2006.01)F23L15/00(2006.01)B01D46/02(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种处理岩棉板生产线用冲天炉的尾气的系统(57)摘要本发明涉及环保领域，尤其是一种处理岩棉板生产线用冲天炉的尾气的系统。其包括：固化炉、第一燃烧室、一级换热器、二级换热器、布袋除尘器和多管水冷却器，第一燃烧室、一级换热器、二级换热器、多管水冷却器和布袋除尘器依次串联，一级换热器的空气出口与冲天炉的进气口相连接，二级换热器的空气出口与固化炉的各第二燃烧室相连通。它既解决了对冲天炉尾气中热量的二次利用的问题，又解决了自动配风的问题，保证了燃烧机工作稳定，无需额外增加风机，耗能少。CN105571338ACN105571338A权利要求书1/1页1.一种处理岩棉板生产线用冲天炉的尾气的系统，其特征在于，包括：固化炉、第一燃烧室、用于将由第一燃烧室排出的尾气对进入冲天炉的空气进行加热的一级换热器、用于将由一级换热器排出的尾气对进入固化炉的各第二燃烧室的空气进行预加热的二级换热器、用于过滤尾气中细小粉尘的布袋除尘器和用于对进入布袋除尘器中的尾气进行降温的多管水冷却器，所述第一燃烧室、一级换热器、二级换热器、多管水冷却器和布袋除尘器依次串联，所述一级换热器的空气出口与冲天炉的进气口相连接，所述二级换热器的空气出口与固化炉的各第二燃烧室相连通。2.根据权利要求1所述的一种处理岩棉板生产线用冲天炉的尾气的系统，其特征在于：所述固化炉的各第二燃烧室上连接有第二引风机，所述第二引风机的第一风口与固化炉的风箱相连通，所述第二燃烧室具有第一气口、第二气口和第三气口，所述第二燃烧室的第一气口与固化炉的风箱相连通，所述第二燃烧室的第二气口与第二引风机的第二风口相连接，所述第二燃烧室的第三气口与二级换热器的空气出口相连接。3.根据权利要求2所述的一种处理岩棉板生产线用冲天炉的尾气的系统，其特征在于：所述第二引风机抽取第二燃烧室内腔中的气体使各第二燃烧室内腔中均为负压环境。4.根据权利要求1所述的一种处理岩棉板生产线用冲天炉的尾气的系统，其特征在于：还包括第一引风机和脱硫塔，由布袋除尘器排出的尾气由第一引风机引入脱硫塔中。2CN105571338A说明书1/3页一种处理岩棉板生产线用冲天炉的尾气的系统技术领域[0001]本发明涉及环保领域，尤其是一种处理岩棉板生产线用冲天炉的尾气的系统。背景技术[0002]现有的岩棉板生产线中，冲天炉的尾气处理方式一般为冲天炉尾气进入燃烧室燃烧，然后进入换热器加热进入冲天炉的空气，之后进入多管冷却器降温，再进入布袋除尘器过滤掉粉尘，最后通过引风机，烟囱排空。此种情况的问题在于从换热器出来的高温烟气仍含有大量热量，进入布袋除尘器前需降温至200℃以下，白白浪费了能源。发明内容[0003]本发明旨在解决上述问题，提供了一种处理岩棉板生产线用冲天炉的尾气的系统，它既解决了对冲天炉尾气中热量的二次利用的问题，又解决了自动配风的问题，保证了燃烧机工作稳定，无需额外增加风机，耗能少，其采用的技术方案如下：[0004]一种处理岩棉板生产线用冲天炉的尾气的系统，其特征在于，包括：固化炉、第一燃烧室、用于将由第一燃烧室排出的尾气对进入冲天炉的空气进行加热的一级换热器、用于将由一级换热器排出的尾气对进入固化炉的各第二燃烧室的空气进行预加热的二级换热器、用于过滤尾气中细小粉尘的布袋除尘器和用于对进入布袋除尘器中的尾气进行降温的多管水冷却器，所述第一燃烧室、一级换热器、二级换热器、多管水冷却器和布袋除尘器依次串联，所述一级换热器的空气出口与冲天炉的进气口相连接，所述二级换热器的空气出口与固化炉的各第二燃烧室相连通。[0005]在上述技术方案基础上，所述固化炉的各第二燃烧室上连接有第二引风机，所述第二引风机的第一风口与固化炉的风箱相连通，所述第二燃烧室具有第一气口、第二气口和第三气口，所述第二燃烧室的第一气口与固化炉的风箱相连通，所述第二燃烧室的第二气口与第二引风机的第二风口相连接，所述第二燃烧室的第三气口与二级换热器的空气出口相连接。[0006]在上述技术方案基础上，所述第二引风机抽取第二燃烧室内腔中的气体使各第二燃烧室内腔中均为负压环境。[0007]在上述技术方案基础上，还包括第一引风机和脱硫塔，由布
