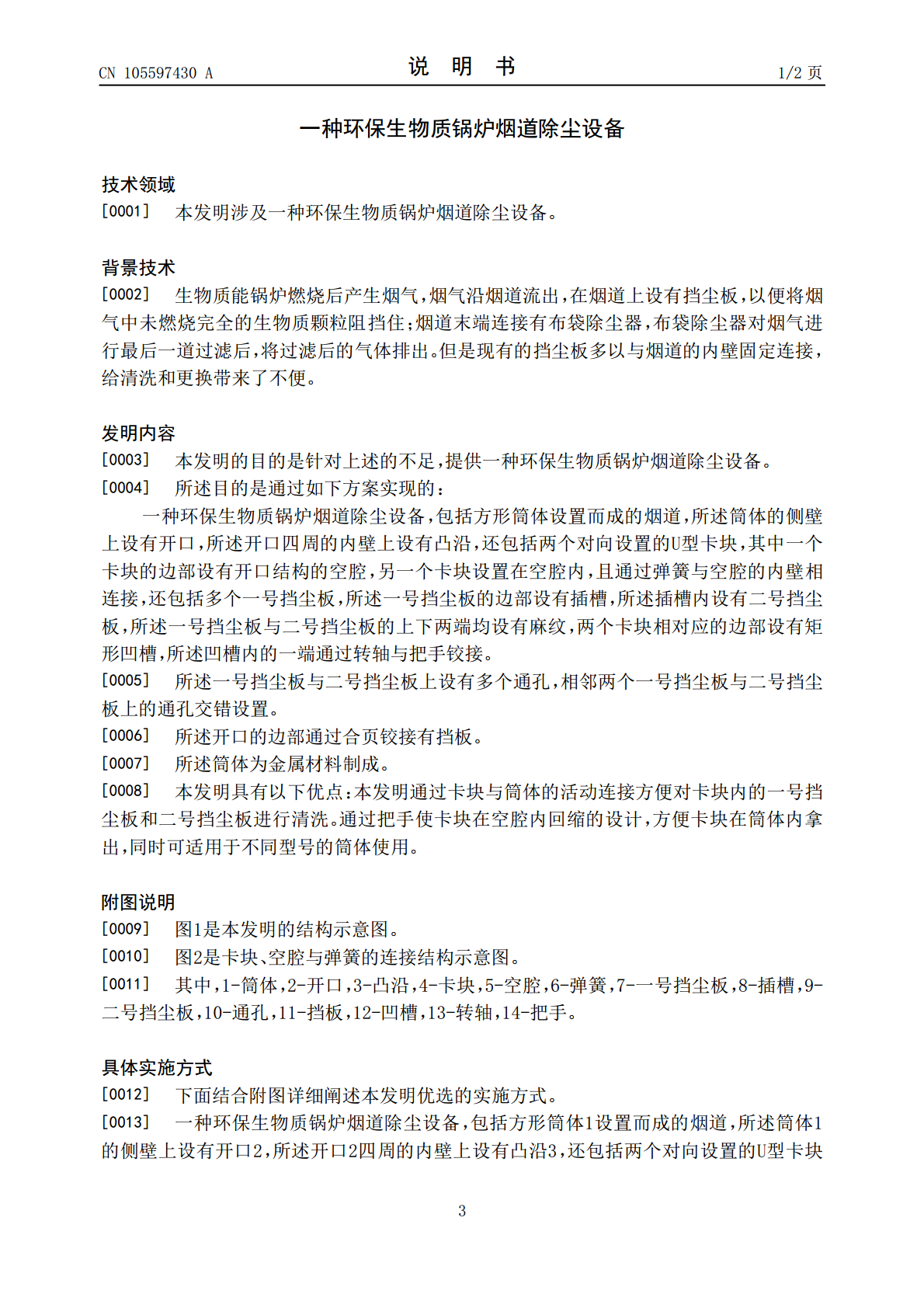

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105597430A(43)申请公布日2016.05.25(21)申请号201610159487.7(22)申请日2016.03.21(71)申请人哈尔滨共阳科技咨询有限公司地址150001黑龙江省哈尔滨市香坊区安埠小区802栋3单元5层1号(72)发明人张志海(51)Int.Cl.B01D45/08(2006.01)B01D45/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种环保生物质锅炉烟道除尘设备(57)摘要一种环保生物质锅炉烟道除尘设备，包括方形筒体设置而成的烟道，所述筒体的侧壁上设有开口，所述开口四周的内壁上设有凸沿，还包括两个对向设置的U型卡块，其中一个卡块的边部设有开口结构的空腔，另一个卡块设置在空腔内，且通过弹簧与空腔的内壁相连接，还包括多个一号挡尘板，所述一号挡尘板的边部设有插槽，所述插槽内设有二号挡尘板，所述一号挡尘板与二号挡尘板的上下两端均设有麻纹。本发明通过卡块与筒体的活动连接方便对卡块内的一号挡尘板和二号挡尘板进行清洗。通过把手使卡块在空腔内回缩的设计，方便卡块在筒体内拿出，同时可适用于不同型号的筒体使用。CN105597430ACN105597430A权利要求书1/1页1.一种环保生物质锅炉烟道除尘设备，包括方形筒体（1）设置而成的烟道，其特征在于：所述筒体（1）的侧壁上设有开口（2），所述开口（2）四周的内壁上设有凸沿（3），还包括两个对向设置的U型卡块（4），其中一个卡块（4）的边部设有开口结构的空腔（5），另一个卡块（4）设置在空腔（5）内，且通过弹簧（6）与空腔（5）的内壁相连接，还包括多个一号挡尘板（7），所述一号挡尘板（7）的边部设有插槽（8），所述插槽（8）内设有二号挡尘板（9），所述一号挡尘板（7）与二号挡尘板（9）的上下两端均设有麻纹，两个卡块（4）相对应的边部设有矩形凹槽（12），所述凹槽（12）内的一端通过转轴（13）与把手（14）铰接。2.根据权利要求1所述的环保生物质锅炉烟道除尘设备，其特征在于：所述一号挡尘板（7）与二号挡尘板（9）上设有多个通孔（10），相邻两个一号挡尘板（7）与二号挡尘板（9）上的通孔（10）交错设置。3.根据权利要求1所述的环保生物质锅炉烟道除尘设备，其特征在于：所述开口（2）的边部通过合页铰接有挡板（11）。4.根据权利要求1所述的环保生物质锅炉烟道除尘设备，其特征在于：所述筒体（1）为金属材料制成。2CN105597430A说明书1/2页一种环保生物质锅炉烟道除尘设备技术领域[0001]本发明涉及一种环保生物质锅炉烟道除尘设备。背景技术[0002]生物质能锅炉燃烧后产生烟气，烟气沿烟道流出，在烟道上设有挡尘板，以便将烟气中未燃烧完全的生物质颗粒阻挡住；烟道末端连接有布袋除尘器，布袋除尘器对烟气进行最后一道过滤后，将过滤后的气体排出。但是现有的挡尘板多以与烟道的内壁固定连接，给清洗和更换带来了不便。发明内容[0003]本发明的目的是针对上述的不足，提供一种环保生物质锅炉烟道除尘设备。[0004]所述目的是通过如下方案实现的：一种环保生物质锅炉烟道除尘设备，包括方形筒体设置而成的烟道，所述筒体的侧壁上设有开口，所述开口四周的内壁上设有凸沿，还包括两个对向设置的U型卡块，其中一个卡块的边部设有开口结构的空腔，另一个卡块设置在空腔内，且通过弹簧与空腔的内壁相连接，还包括多个一号挡尘板，所述一号挡尘板的边部设有插槽，所述插槽内设有二号挡尘板，所述一号挡尘板与二号挡尘板的上下两端均设有麻纹，两个卡块相对应的边部设有矩形凹槽，所述凹槽内的一端通过转轴与把手铰接。[0005]所述一号挡尘板与二号挡尘板上设有多个通孔，相邻两个一号挡尘板与二号挡尘板上的通孔交错设置。[0006]所述开口的边部通过合页铰接有挡板。[0007]所述筒体为金属材料制成。[0008]本发明具有以下优点：本发明通过卡块与筒体的活动连接方便对卡块内的一号挡尘板和二号挡尘板进行清洗。通过把手使卡块在空腔内回缩的设计，方便卡块在筒体内拿出，同时可适用于不同型号的筒体使用。附图说明[0009]图1是本发明的结构示意图。[0010]图2是卡块、空腔与弹簧的连接结构示意图。[0011]其中，1-筒体，2-开口，3-凸沿，4-卡块，5-空腔，6-弹簧，7-一号挡尘板，8-插槽，9-二号挡尘板，10-通孔，11-挡板，12-凹槽，13-转轴，14-把手。具体实施方式[0012]下面结合附图详细阐述本发明优选的实施方式。[0013]一种环保生物质锅炉烟道除尘设备，包括方形筒体1设置而成的烟道，所述筒体1的侧壁上设有开口2，所述开口2四周的内壁上设有凸沿3，还包括两个对向设置的U型卡块3CN10559743
