一种分体式热处理炉风机.pdf

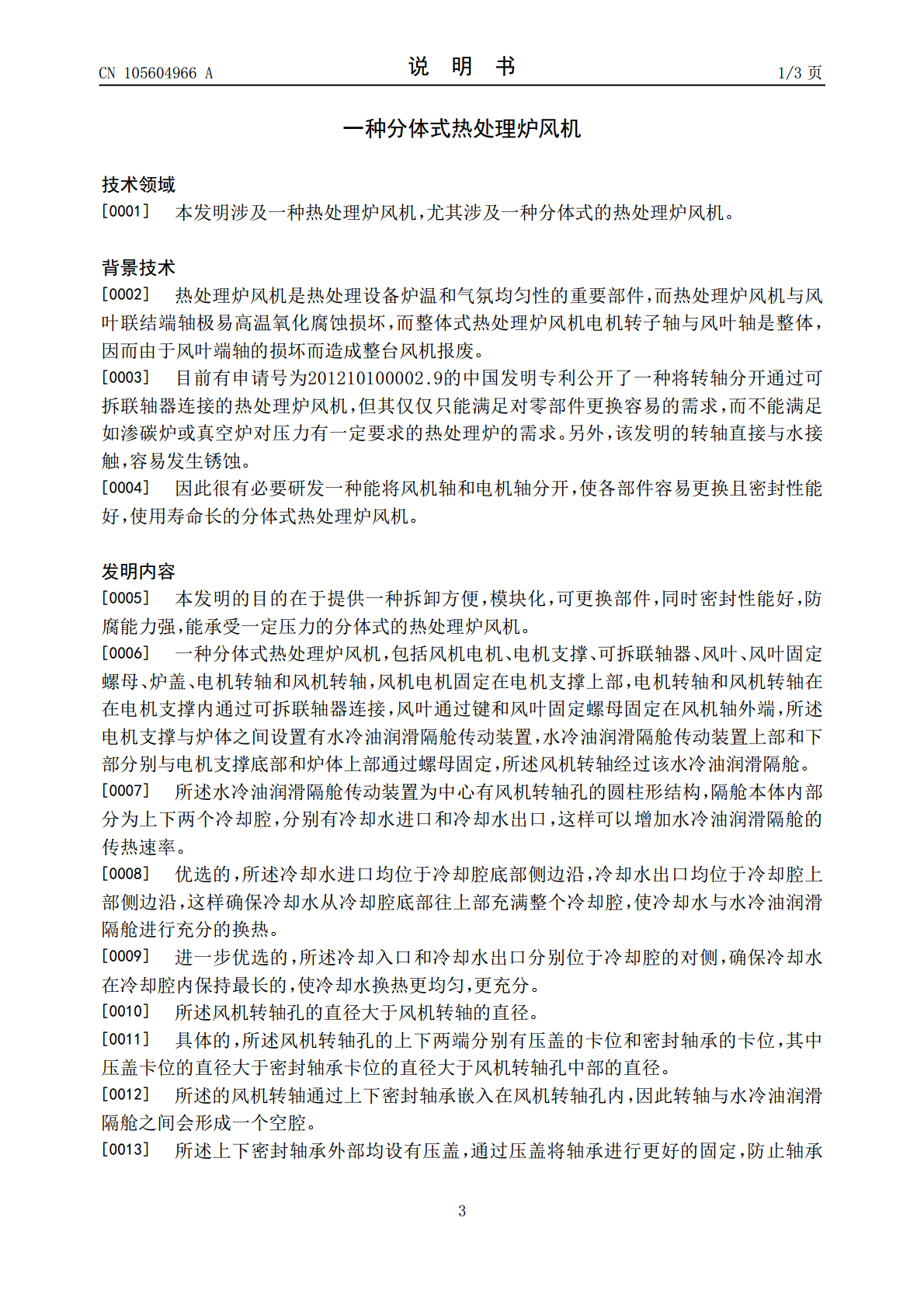

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105604966A(43)申请公布日2016.05.25(21)申请号201610007349.7(22)申请日2016.01.07(71)申请人湖北鸣利来冶金机械股份有限公司地址438000湖北省黄冈市黄州区南湖路188号(72)发明人沈劲松(51)Int.Cl.F04D25/08(2006.01)F04D29/053(2006.01)F04D29/054(2006.01)F04D29/64(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种分体式热处理炉风机(57)摘要本发明公开了一种分体式热处理炉风机，包括风机电机、电机支撑、可拆联轴器、风叶、风叶固定螺母、炉盖、电机转轴和风机转轴，风机电机固定在电机支撑上部，电机转轴和风机转轴在电机支撑内通过可拆联轴器连接，风叶通过键和风叶固定螺母固定在风机轴外端，所述电机支撑与炉体之间设置有水冷油润滑隔舱传动装置，水冷油润滑隔舱传动装置上部和下部分别与电机支撑底部和炉体上部通过螺母固定，所述风机转轴经过该水冷油润滑隔舱。通过增设水冷油润滑隔舱提高炉风机的密封性能，使其能满足渗碳炉或真空炉对密封性能的要求，同时能实现炉风机的模块化维护功能。CN105604966ACN105604966A权利要求书1/1页1.一种分体式热处理炉风机，包括风机电机、电机支撑、可拆联轴器、风叶、风叶固定螺母、炉盖、电机转轴和风机转轴，风机电机固定在电机支撑上部，电机转轴和风机转轴在在电机支撑内通过可拆联轴器连接，风叶通过键和风叶固定螺母固定在风机轴外端，其特征在于：所述电机支撑与炉体之间设置有水冷油润滑隔舱传动装置，水冷油润滑隔舱传动装置上部和下部分别与电机支撑底部和炉体上部通过螺母固定，所述风机转轴经过该水冷油润滑隔舱传动装置。2.根据权利要求1所述的分体式热处理炉风机，其特征在于，所述水冷油润滑隔舱传动装置为中心有风机转轴孔的圆柱形结构，隔舱内部分为上下两个冷却腔，分别有冷却水进口和冷却水出口。3.根据权利要求2所述的分体式热处理炉风机，其特征在于，所述冷却水进口均位于冷却腔底部侧边沿，冷却水出口均位于冷却腔上部侧边沿。4.根据权利要求3所述的分体式热处理炉风机，其特征在于，所述冷却入口和冷却水出口分别位于冷却腔的对侧。5.根据权利要求2或3或4所述的分体式热处理炉风机，其特征在于，所述风机转轴孔的直径大于风机转轴的直径。6.根据权利要求5所述的分体式热处理炉风机，其特征在于，所述风机转轴孔的上下两端分别有压盖的卡位和密封轴承的卡位，其中压盖卡位的直径大于密封轴承卡位的直径大于风机转轴孔中部的直径。7.根据权利要求5或6所述的分体式热处理炉风机，其特征在于，所述的风机转轴通过上下密封轴承嵌入在风机转轴孔内。8.根据权利要求7所述的分体式热处理炉风机，其特征在于，所述上下密封轴承外部均设有压盖。9.根据权利要求7所述的分体式热处理炉风机，其特征在于，所述上下密封轴承之间的缝隙内注满润滑油。2CN105604966A说明书1/3页一种分体式热处理炉风机技术领域[0001]本发明涉及一种热处理炉风机，尤其涉及一种分体式的热处理炉风机。背景技术[0002]热处理炉风机是热处理设备炉温和气氛均匀性的重要部件，而热处理炉风机与风叶联结端轴极易高温氧化腐蚀损坏，而整体式热处理炉风机电机转子轴与风叶轴是整体，因而由于风叶端轴的损坏而造成整台风机报废。[0003]目前有申请号为201210100002.9的中国发明专利公开了一种将转轴分开通过可拆联轴器连接的热处理炉风机，但其仅仅只能满足对零部件更换容易的需求，而不能满足如渗碳炉或真空炉对压力有一定要求的热处理炉的需求。另外，该发明的转轴直接与水接触，容易发生锈蚀。[0004]因此很有必要研发一种能将风机轴和电机轴分开，使各部件容易更换且密封性能好，使用寿命长的分体式热处理炉风机。发明内容[0005]本发明的目的在于提供一种拆卸方便，模块化，可更换部件，同时密封性能好，防腐能力强，能承受一定压力的分体式的热处理炉风机。[0006]一种分体式热处理炉风机，包括风机电机、电机支撑、可拆联轴器、风叶、风叶固定螺母、炉盖、电机转轴和风机转轴，风机电机固定在电机支撑上部，电机转轴和风机转轴在在电机支撑内通过可拆联轴器连接，风叶通过键和风叶固定螺母固定在风机轴外端，所述电机支撑与炉体之间设置有水冷油润滑隔舱传动装置，水冷油润滑隔舱传动装置上部和下部分别与电机支撑底部和炉体上部通过螺母固定，所述风机转轴经过该水冷油润滑隔舱。[0007]所述水冷油润滑隔舱传动装置为中心有风机转轴孔的圆柱形结构，隔舱本体内部分为上下两个冷却腔，分别有冷却水进口和冷却水出口，这样可以增加水冷油润滑隔舱的传热速率
