一种分体式干烧炉.pdf

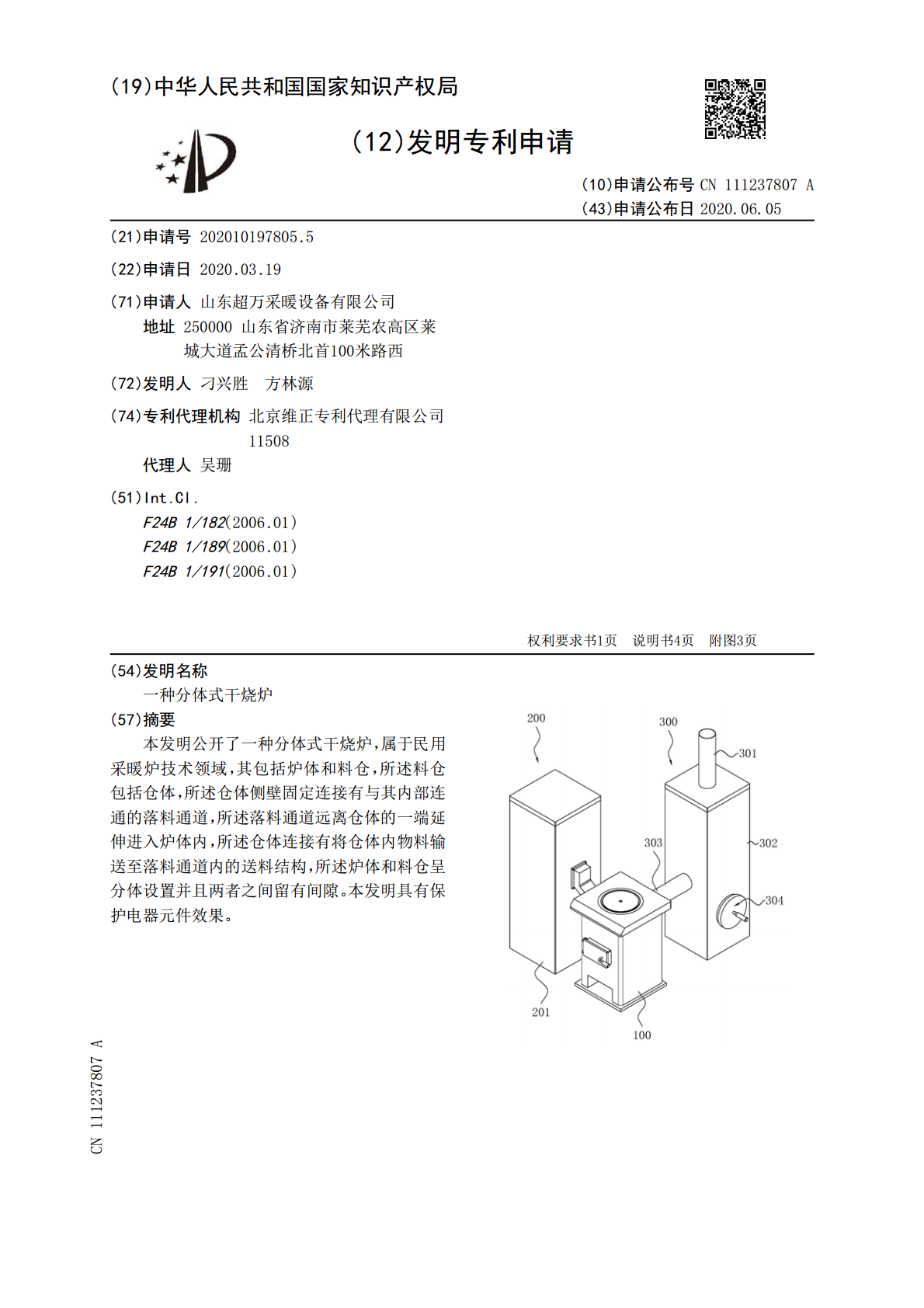

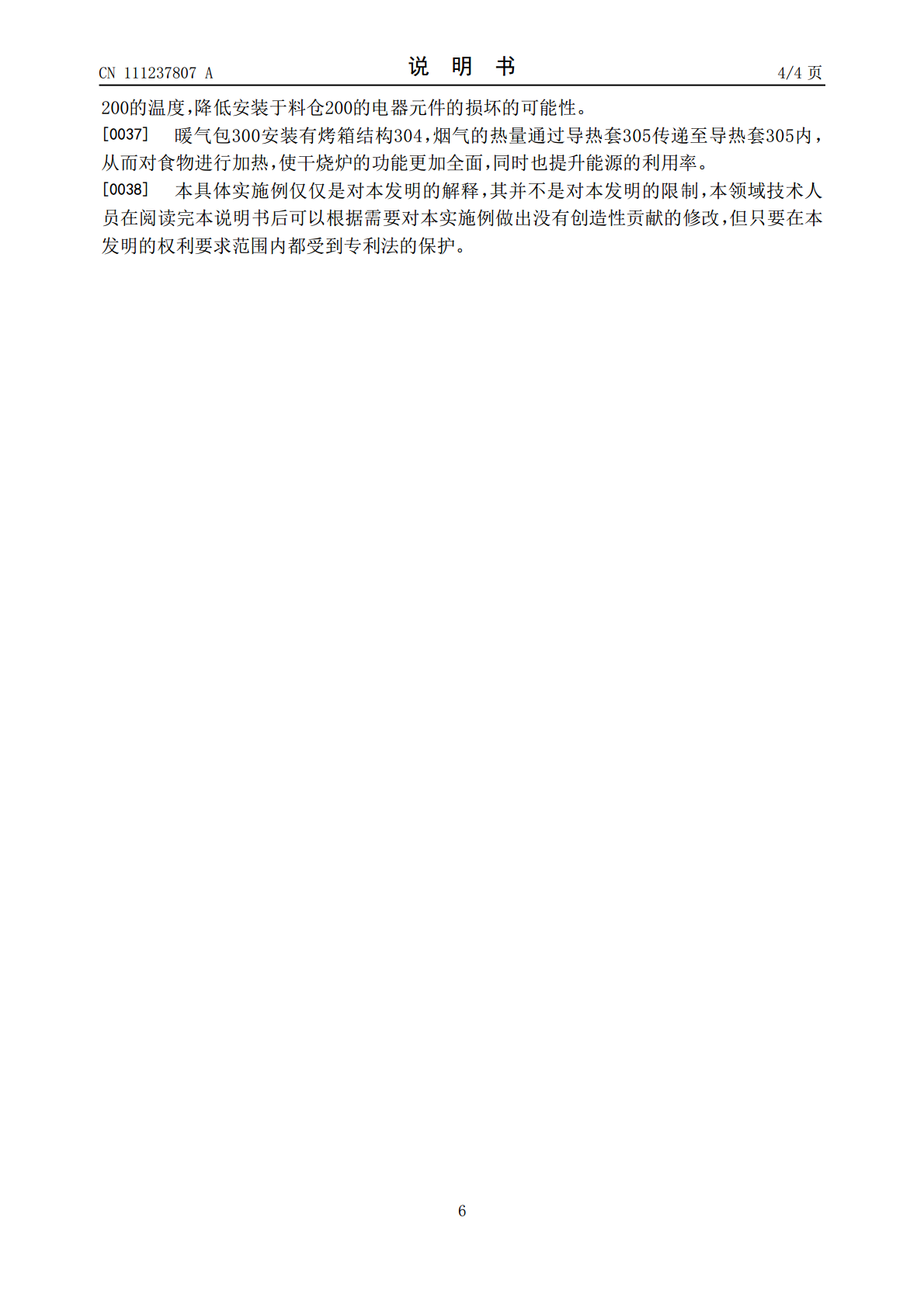

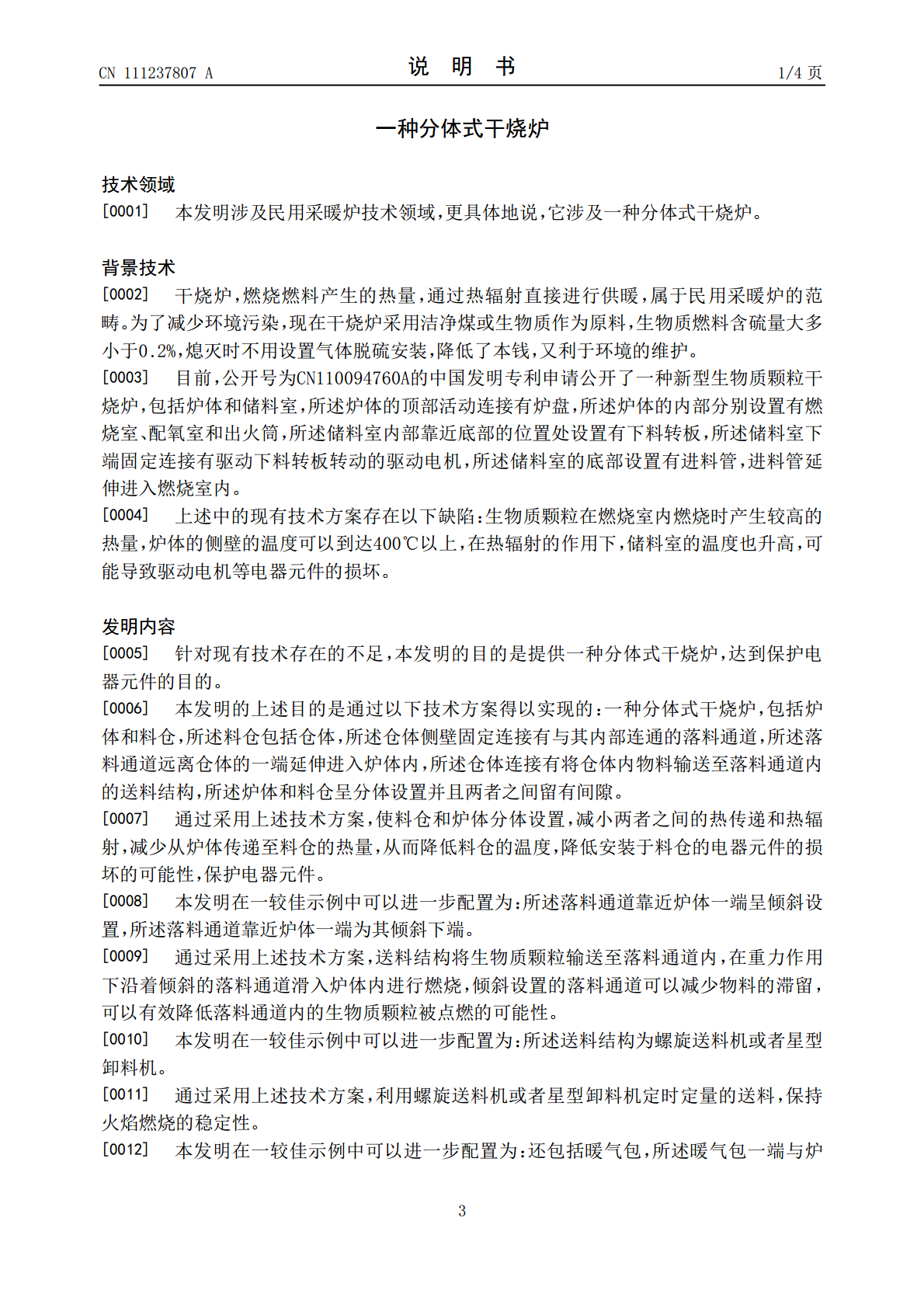

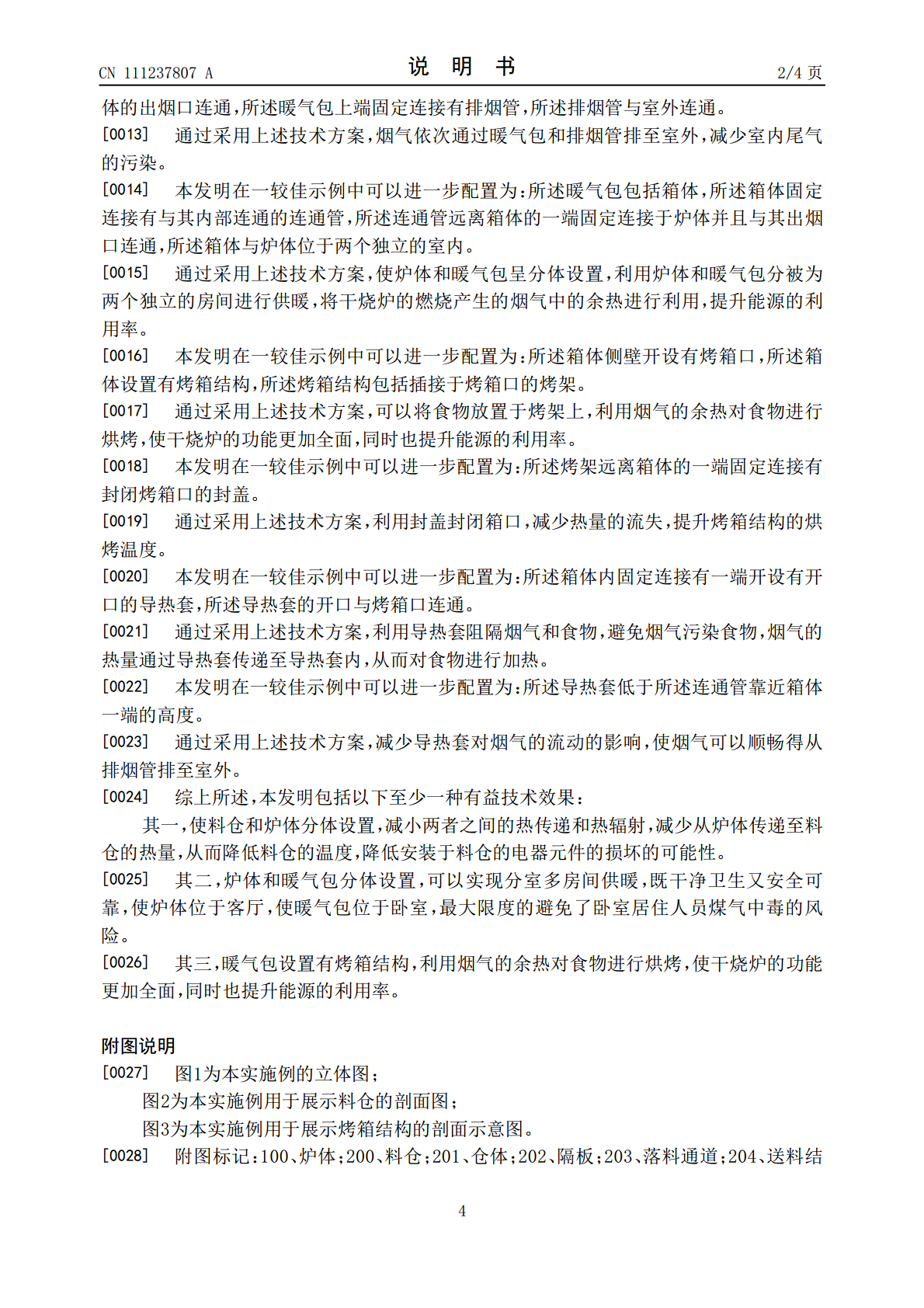

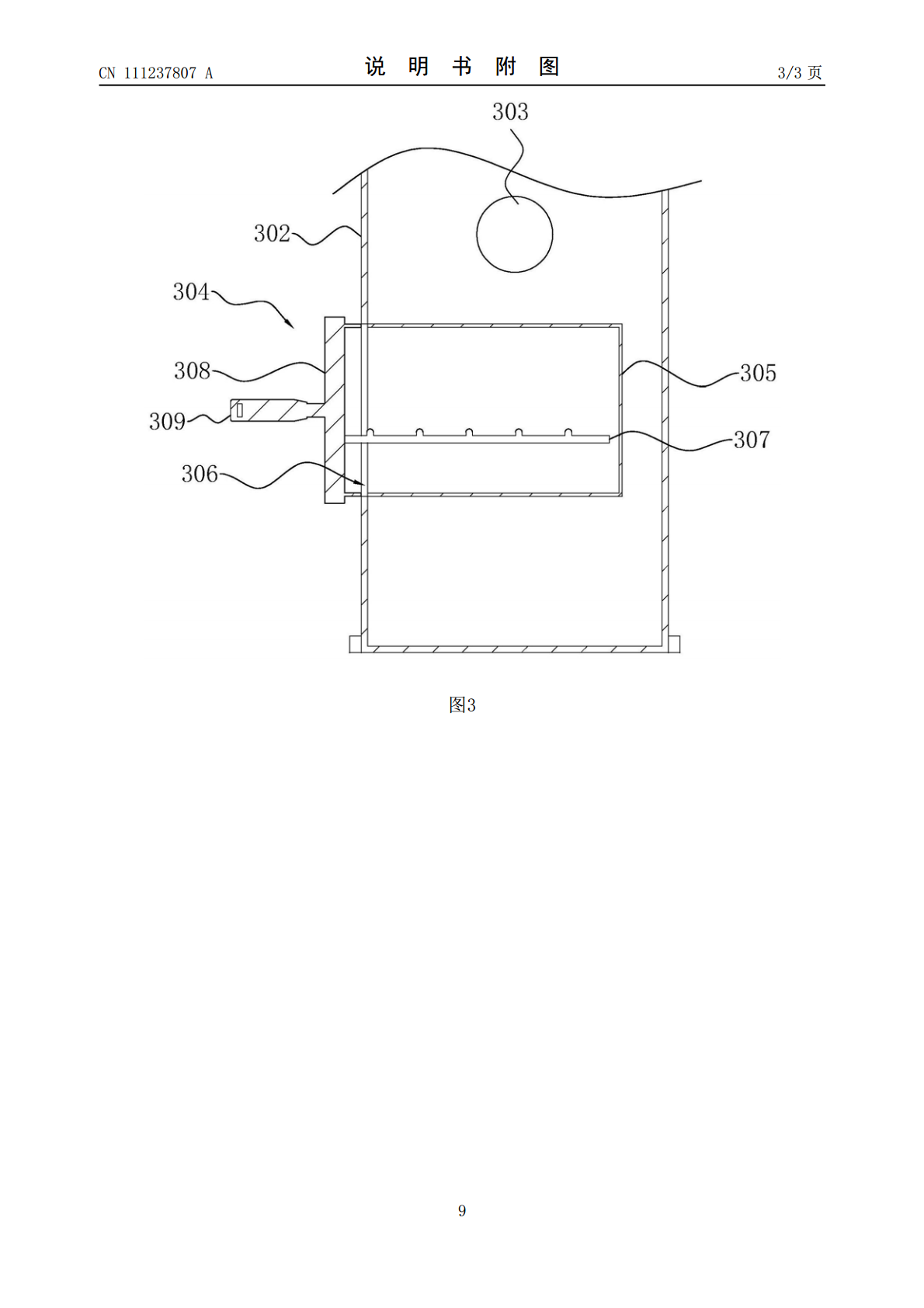

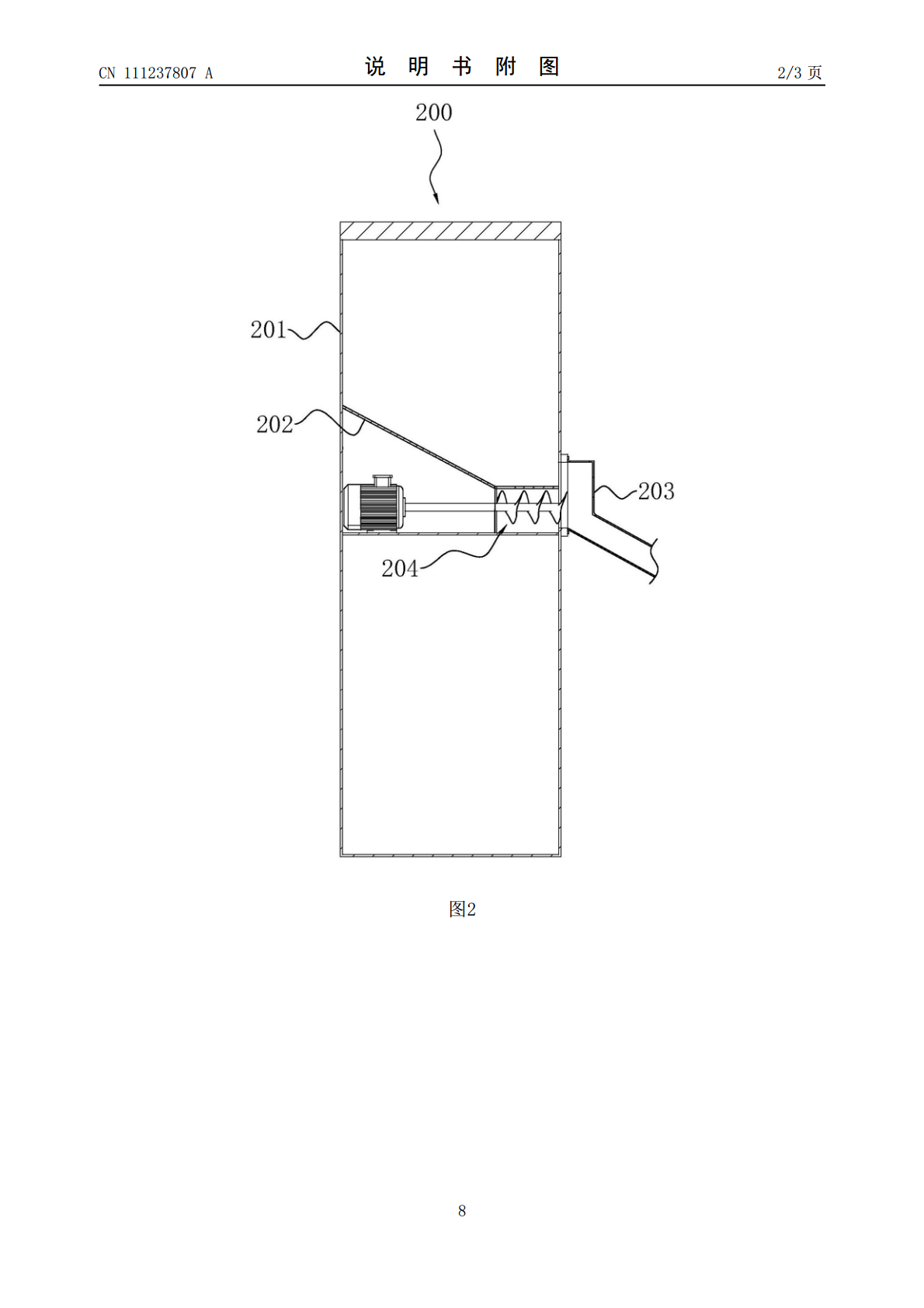

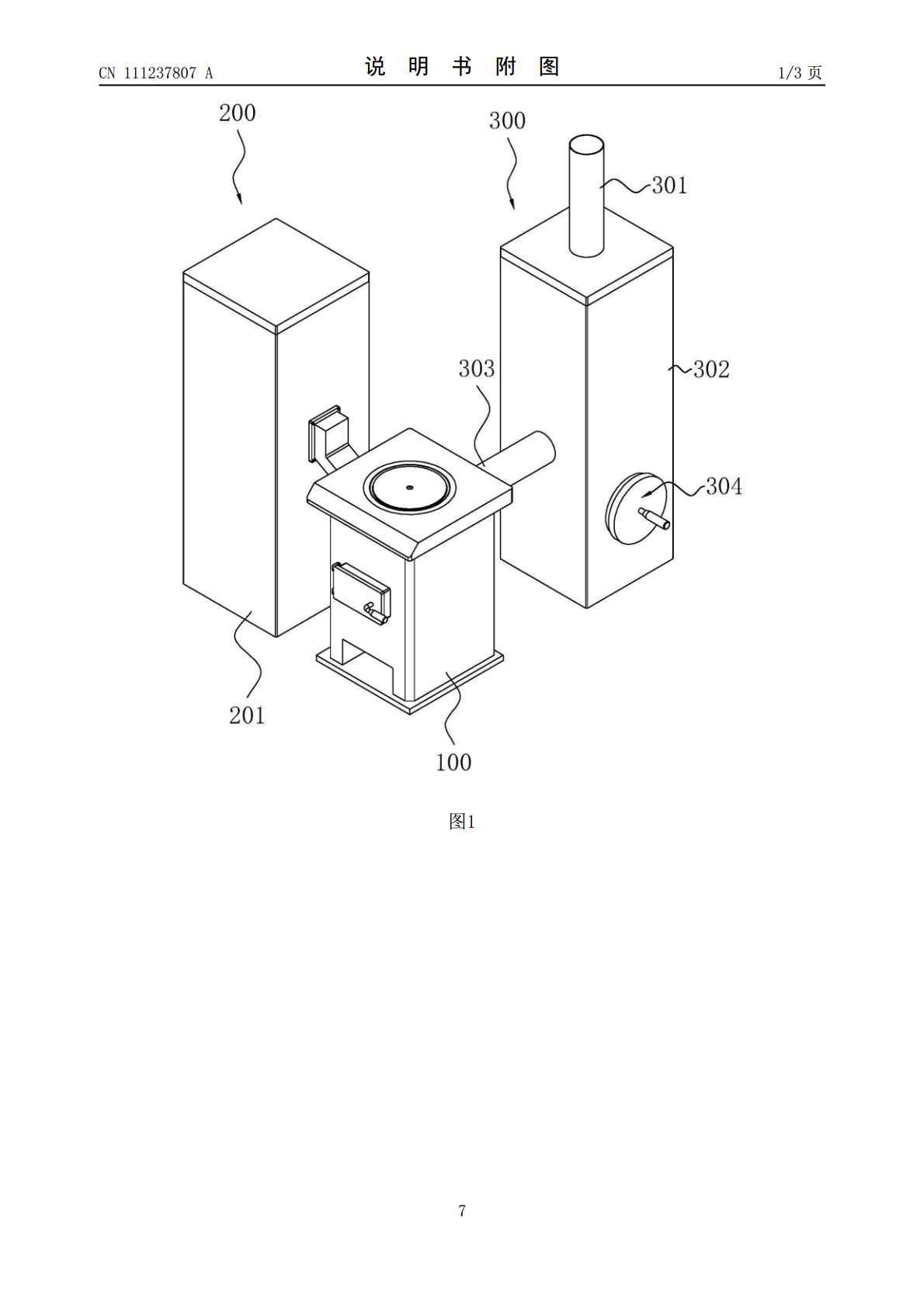

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111237807A(43)申请公布日2020.06.05(21)申请号202010197805.5(22)申请日2020.03.19(71)申请人山东超万采暖设备有限公司地址250000山东省济南市莱芜农高区莱城大道孟公清桥北首100米路西(72)发明人刁兴胜方林源(74)专利代理机构北京维正专利代理有限公司11508代理人吴珊(51)Int.Cl.F24B1/182(2006.01)F24B1/189(2006.01)F24B1/191(2006.01)权利要求书1页说明书4页附图3页(54)发明名称一种分体式干烧炉(57)摘要本发明公开了一种分体式干烧炉，属于民用采暖炉技术领域，其包括炉体和料仓，所述料仓包括仓体，所述仓体侧壁固定连接有与其内部连通的落料通道，所述落料通道远离仓体的一端延伸进入炉体内，所述仓体连接有将仓体内物料输送至落料通道内的送料结构，所述炉体和料仓呈分体设置并且两者之间留有间隙。本发明具有保护电器元件效果。CN111237807ACN111237807A权利要求书1/1页1.一种分体式干烧炉，包括炉体（100）和料仓（200），其特征在于：所述料仓（200）包括仓体（201），所述仓体（201）侧壁固定连接有与其内部连通的落料通道（203），所述落料通道（203）远离仓体（201）的一端延伸进入炉体（100）内，所述仓体（201）连接有将仓体（201）内物料输送至落料通道（203）内的送料结构（204），所述炉体（100）和料仓（200）呈分体设置并且两者之间留有间隙。2.根据权利要求1所述的一种分体式干烧炉，其特征在于：所述落料通道（203）靠近炉体（100）一端呈倾斜设置，所述落料通道（203）靠近炉体（100）一端为其倾斜下端。3.根据权利要求1所述的一种分体式干烧炉，其特征在于：所述送料结构（204）为螺旋送料机或者星型卸料机。4.根据权利要求1所述的一种分体式干烧炉，其特征在于：还包括暖气包（300），所述暖气包（300）一端与炉体（100）的出烟口连通，所述暖气包（300）上端固定连接有排烟管（301），所述排烟管（301）与室外连通。5.根据权利要求4所述的一种分体式干烧炉，其特征在于：所述暖气包（300）包括箱体（302），所述箱体（302）固定连接有与其内部连通的连通管（303），所述连通管（303）远离箱体（302）的一端固定连接于炉体（100）并且与其出烟口连通，所述箱体（302）与炉体（100）位于两个独立的室内。6.根据权利要求5所述的一种分体式干烧炉，其特征在于：所述箱体（302）侧壁开设有烤箱口（306），所述箱体（302）设置有烤箱结构（304），所述烤箱结构（304）包括插接于烤箱口（306）的烤架（307）。7.根据权利要求6所述的一种分体式干烧炉，其特征在于：所述烤架（307）远离箱体（302）的一端固定连接有封闭烤箱口（306）的封盖（308）。8.根据权利要求6所述的一种分体式干烧炉，其特征在于：所述箱体（302）内固定连接有一端开设有开口的导热套（305），所述导热套（305）的开口与烤箱口（306）连通。9.根据权利要求8所述的一种分体式干烧炉，其特征在于：所述导热套（305）低于所述连通管（303）靠近箱体（302）一端的高度。2CN111237807A说明书1/4页一种分体式干烧炉技术领域[0001]本发明涉及民用采暖炉技术领域，更具体地说，它涉及一种分体式干烧炉。背景技术[0002]干烧炉，燃烧燃料产生的热量，通过热辐射直接进行供暖，属于民用采暖炉的范畴。为了减少环境污染，现在干烧炉采用洁净煤或生物质作为原料，生物质燃料含硫量大多小于0.2%，熄灭时不用设置气体脱硫安装，降低了本钱，又利于环境的维护。[0003]目前，公开号为CN110094760A的中国发明专利申请公开了一种新型生物质颗粒干烧炉，包括炉体和储料室，所述炉体的顶部活动连接有炉盘，所述炉体的内部分别设置有燃烧室、配氧室和出火筒，所述储料室内部靠近底部的位置处设置有下料转板，所述储料室下端固定连接有驱动下料转板转动的驱动电机，所述储料室的底部设置有进料管，进料管延伸进入燃烧室内。[0004]上述中的现有技术方案存在以下缺陷：生物质颗粒在燃烧室内燃烧时产生较高的热量，炉体的侧壁的温度可以到达400℃以上，在热辐射的作用下，储料室的温度也升高，可能导致驱动电机等电器元件的损坏。发明内容[0005]针对现有技术存在的不足，本发明的目的是提供一种分体式干烧炉，达到保护电器元件的目的。[0006]本发明的上述目的是通过以下技术方案得以实现的：一种分体式干烧炉，包括炉体和料仓，所述料仓包括仓体，所述仓体侧壁固定连接有与其内
