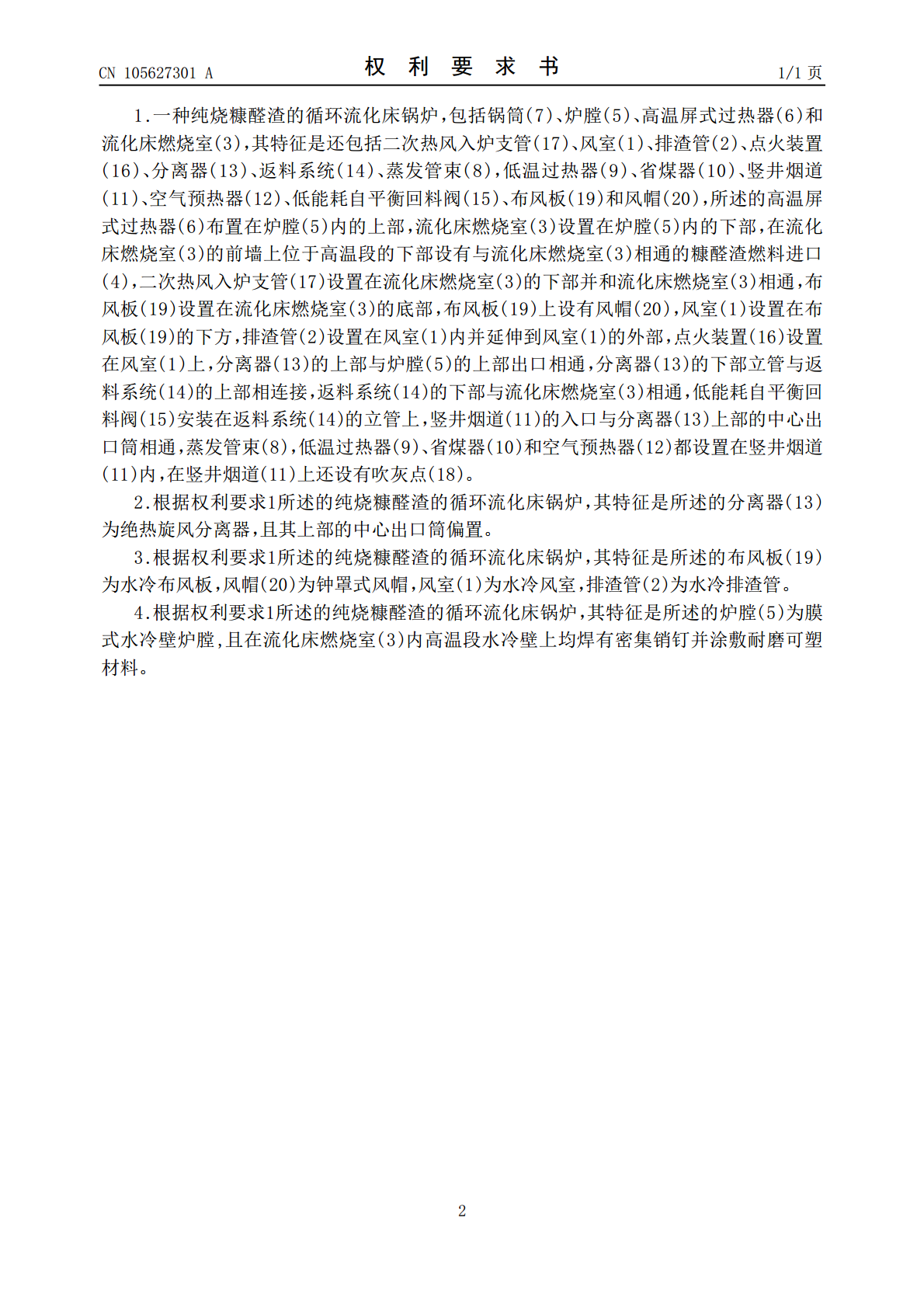

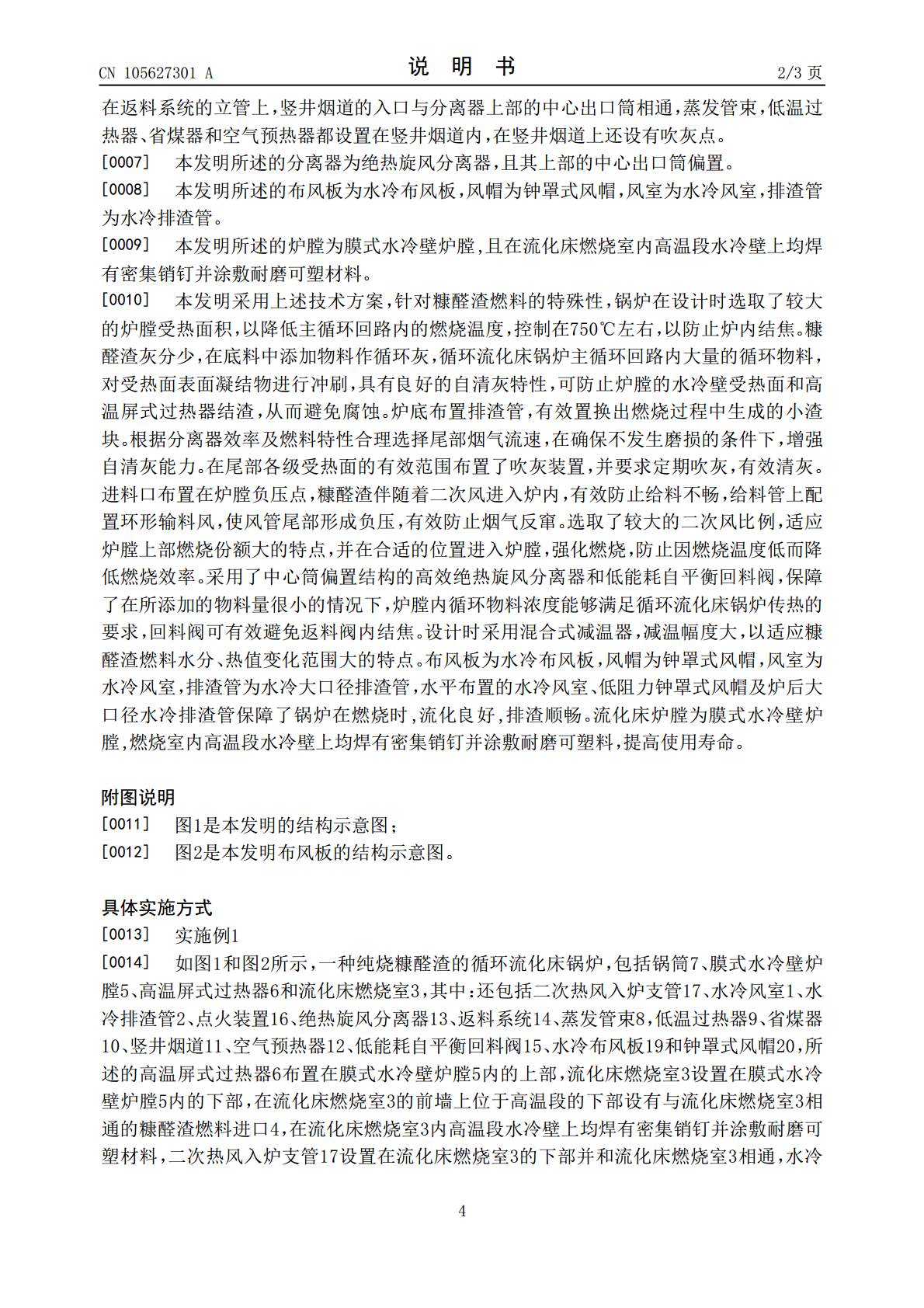

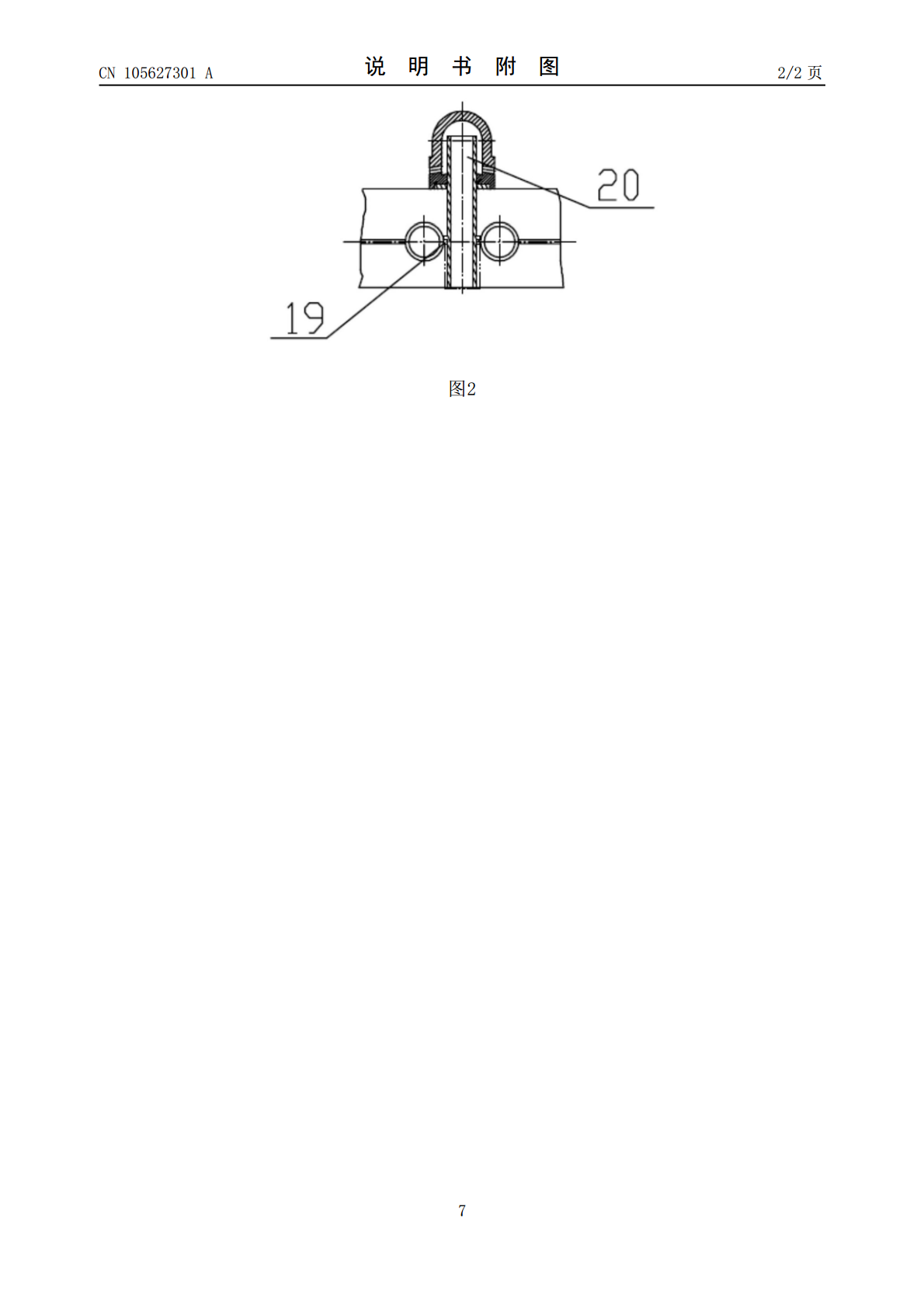

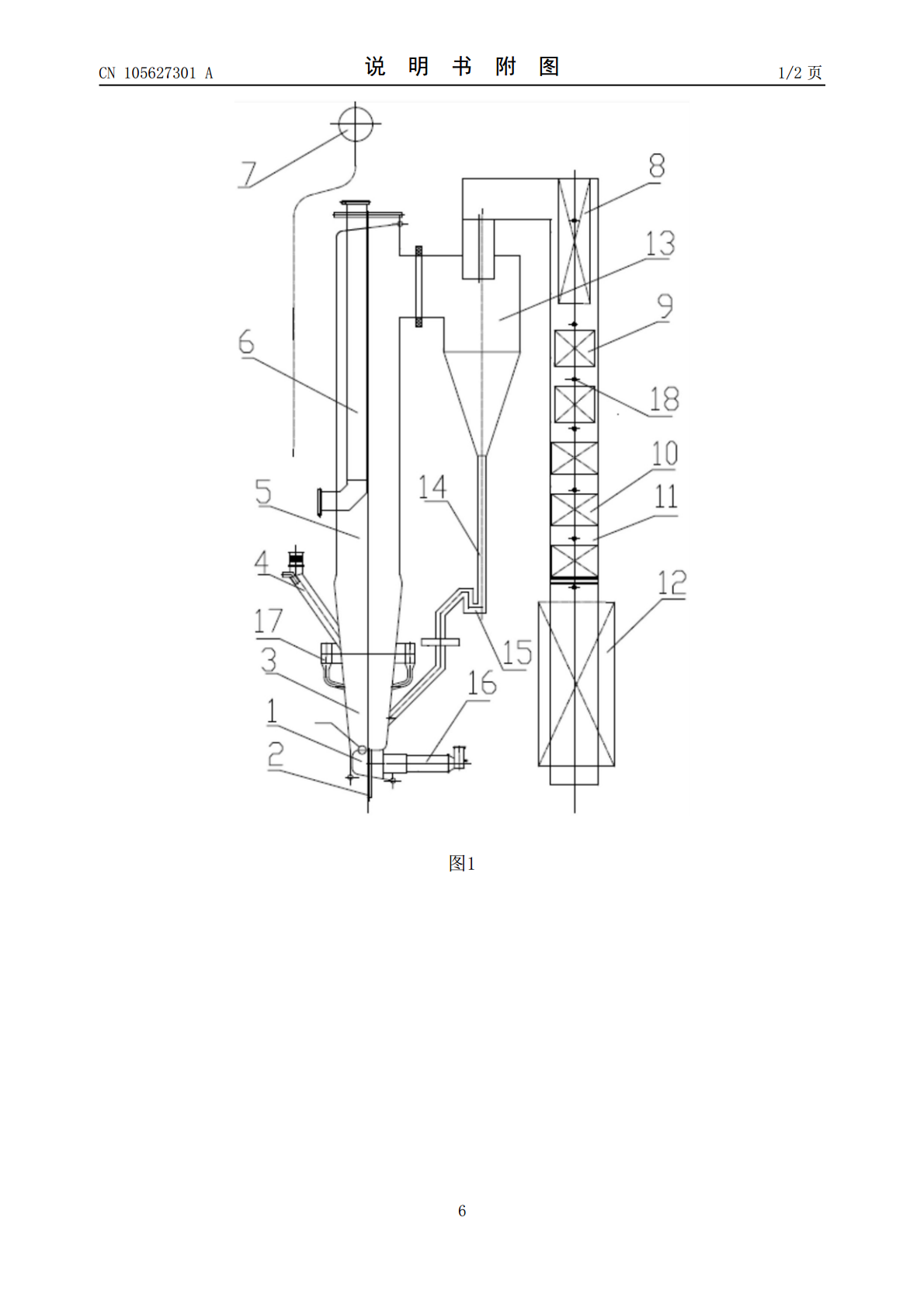

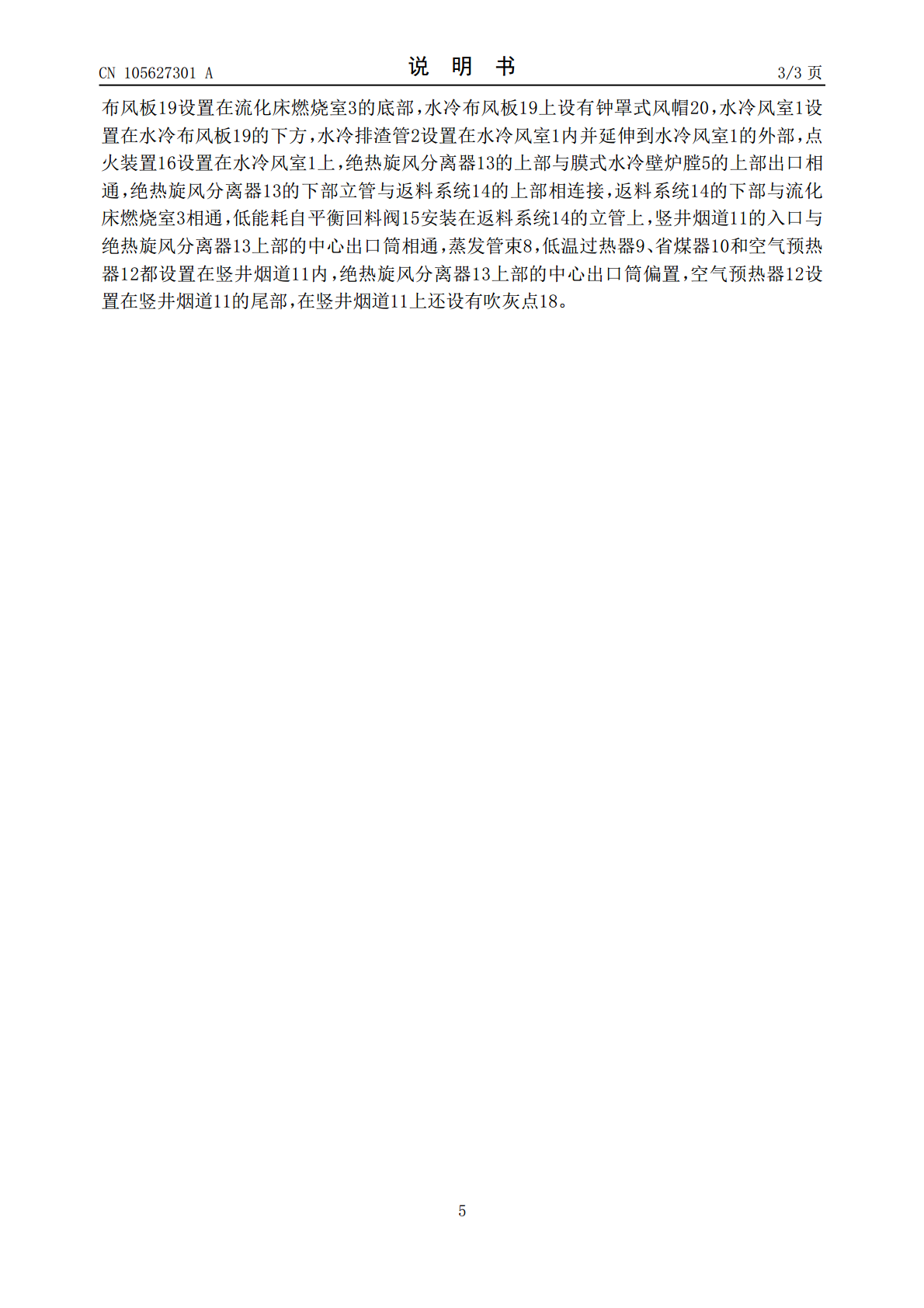

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105627301A(43)申请公布日2016.06.01(21)申请号201610150910.7F23C10/26(2006.01)(22)申请日2016.03.16(71)申请人太原锅炉集团有限公司地址030021山西省太原市尖草坪区73号太原不锈钢产业园区C区10号(72)发明人张一珍贺辉宝刘爱成张建春王占奎翟永军延岐李艳芳阴志青王阳樊竹娟刘建光姬育敏郭义博(74)专利代理机构山西五维专利事务所(有限公司)14105代理人郭海燕(51)Int.Cl.F23C10/10(2006.01)F23C10/20(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种纯烧糠醛渣的循环流化床锅炉(57)摘要本发明属于流化床锅炉技术领域，具体涉及一种纯燃糠醛渣的循环流化床锅炉。本发明纯烧糠醛渣的循环流化床锅炉，高温屏式过热器布置在炉膛内，流化床燃烧室设置在炉膛内的下部，布风板设置在流化床燃烧室的底部，布风板上设有风帽，风室设置在布风板的下方，排渣管设置在风室内，点火装置设置在风室上，分离器的上部与炉膛的上部出口相通，下部立管与返料系统的上部相连接，返料系统的下部与流化床燃烧室相通，低能耗自平衡回料阀安装在返料系统的立管上，竖井烟道的入口与分离器上部的中心出口筒相通，蒸发管束，低温过热器、省煤器和空气预热器都设置在竖井烟道内，在竖井烟道上还设有吹灰点。CN105627301ACN105627301A权利要求书1/1页1.一种纯烧糠醛渣的循环流化床锅炉，包括锅筒(7)、炉膛(5)、高温屏式过热器(6)和流化床燃烧室(3)，其特征是还包括二次热风入炉支管(17)、风室(1)、排渣管(2)、点火装置(16)、分离器(13)、返料系统(14)、蒸发管束(8)，低温过热器(9)、省煤器(10)、竖井烟道(11)、空气预热器(12)、低能耗自平衡回料阀(15)、布风板(19)和风帽(20)，所述的高温屏式过热器(6)布置在炉膛(5)内的上部，流化床燃烧室(3)设置在炉膛(5)内的下部，在流化床燃烧室(3)的前墙上位于高温段的下部设有与流化床燃烧室(3)相通的糠醛渣燃料进口(4)，二次热风入炉支管(17)设置在流化床燃烧室(3)的下部并和流化床燃烧室(3)相通，布风板(19)设置在流化床燃烧室(3)的底部，布风板(19)上设有风帽(20)，风室(1)设置在布风板(19)的下方，排渣管(2)设置在风室(1)内并延伸到风室(1)的外部，点火装置(16)设置在风室(1)上，分离器(13)的上部与炉膛(5)的上部出口相通，分离器(13)的下部立管与返料系统(14)的上部相连接，返料系统(14)的下部与流化床燃烧室(3)相通，低能耗自平衡回料阀(15)安装在返料系统(14)的立管上，竖井烟道(11)的入口与分离器(13)上部的中心出口筒相通，蒸发管束(8)，低温过热器(9)、省煤器(10)和空气预热器(12)都设置在竖井烟道(11)内，在竖井烟道(11)上还设有吹灰点(18)。2.根据权利要求1所述的纯烧糠醛渣的循环流化床锅炉，其特征是所述的分离器(13)为绝热旋风分离器，且其上部的中心出口筒偏置。3.根据权利要求1所述的纯烧糠醛渣的循环流化床锅炉，其特征是所述的布风板(19)为水冷布风板，风帽(20)为钟罩式风帽，风室(1)为水冷风室，排渣管(2)为水冷排渣管。4.根据权利要求1所述的纯烧糠醛渣的循环流化床锅炉，其特征是所述的炉膛(5)为膜式水冷壁炉膛,且在流化床燃烧室(3)内高温段水冷壁上均焊有密集销钉并涂敷耐磨可塑材料。2CN105627301A说明书1/3页一种纯烧糠醛渣的循环流化床锅炉技术领域[0001]本发明属于流化床锅炉技术领域，具体涉及一种以糠醛渣为单一燃料的纯烧糠醛渣的循环流化床锅炉。背景技术[0002]糠醛渣是从玉米芯中提炼糠醛时所产生的废渣,挥发份高,含水量高,并残留少许酸液,灰分低。大多数的糠醛渣的利用途径为：采用小型的固定炉排炉燃烧，但这样很难达到国家环保要求；或者自然堆放，废弃，产生污染。由于国家环保政策的日趋严格和人民生活水平的逐步提高，迫切要求寻求一种新的技术，将糠醛渣从原来的状态充分利用起来，以达到经济和环保效益的双重要求。[0003]糠醛渣燃料燃烧时的特性：糠醛渣灰中富含钾和钠，它们的化合物与SiO2反应，生成低熔点的共晶体，熔化的晶体沿灰的缝隙流动，将灰粒粘结，形成结块。烟气中夹带的熔化或半熔化的灰粒碱金属硅酸盐接触到受热面并凝结下来，不断生长积聚，在炉膛辐射受热面上产生结渣现象。糠醛渣中易挥发物质主要是碱金属盐在高温下挥发进入气相后，流经对流受热面时，通过气固相间的复杂的物理化学过程，在对流受热面表面发生凝结、黏附、沉降，产生积
