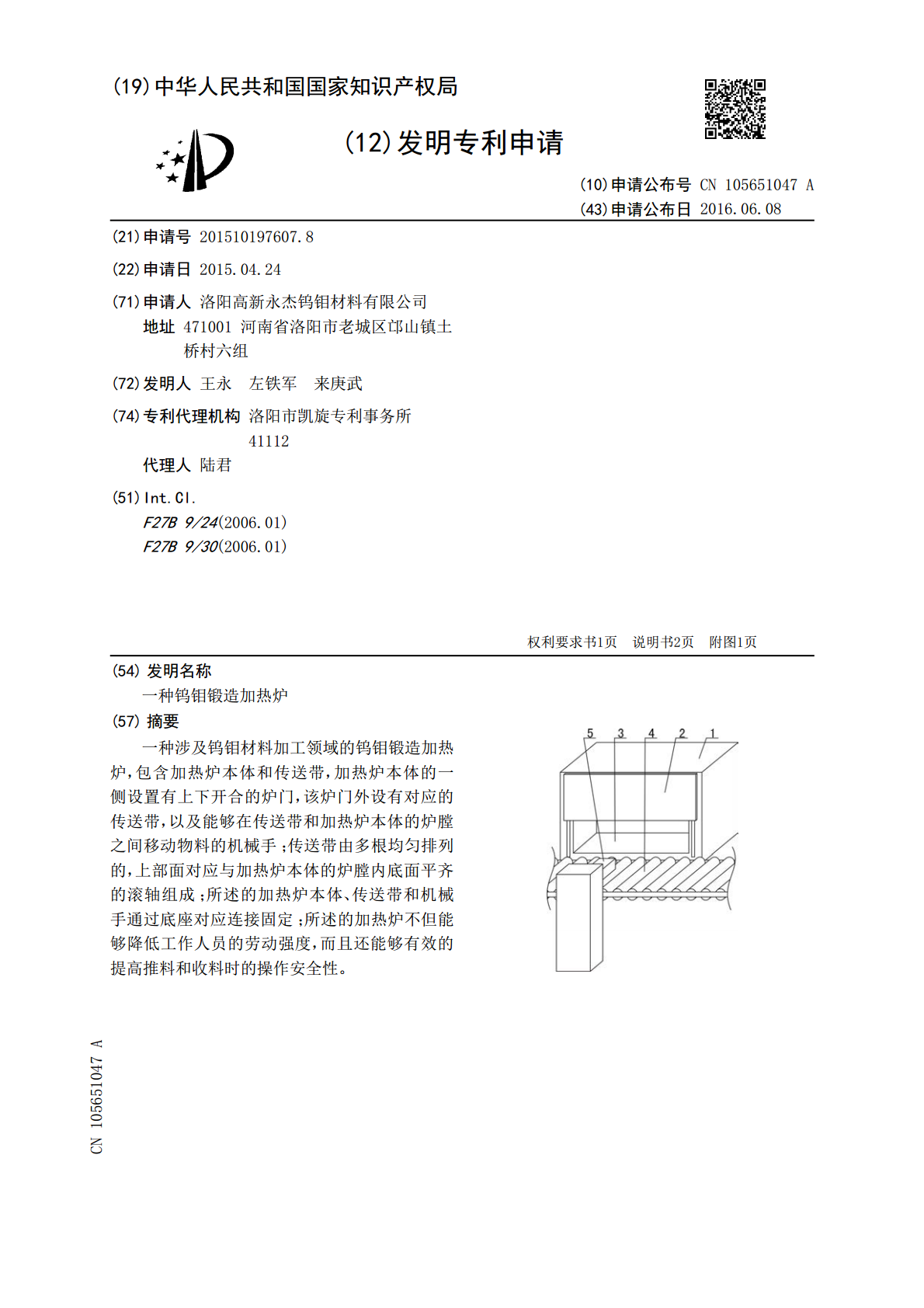

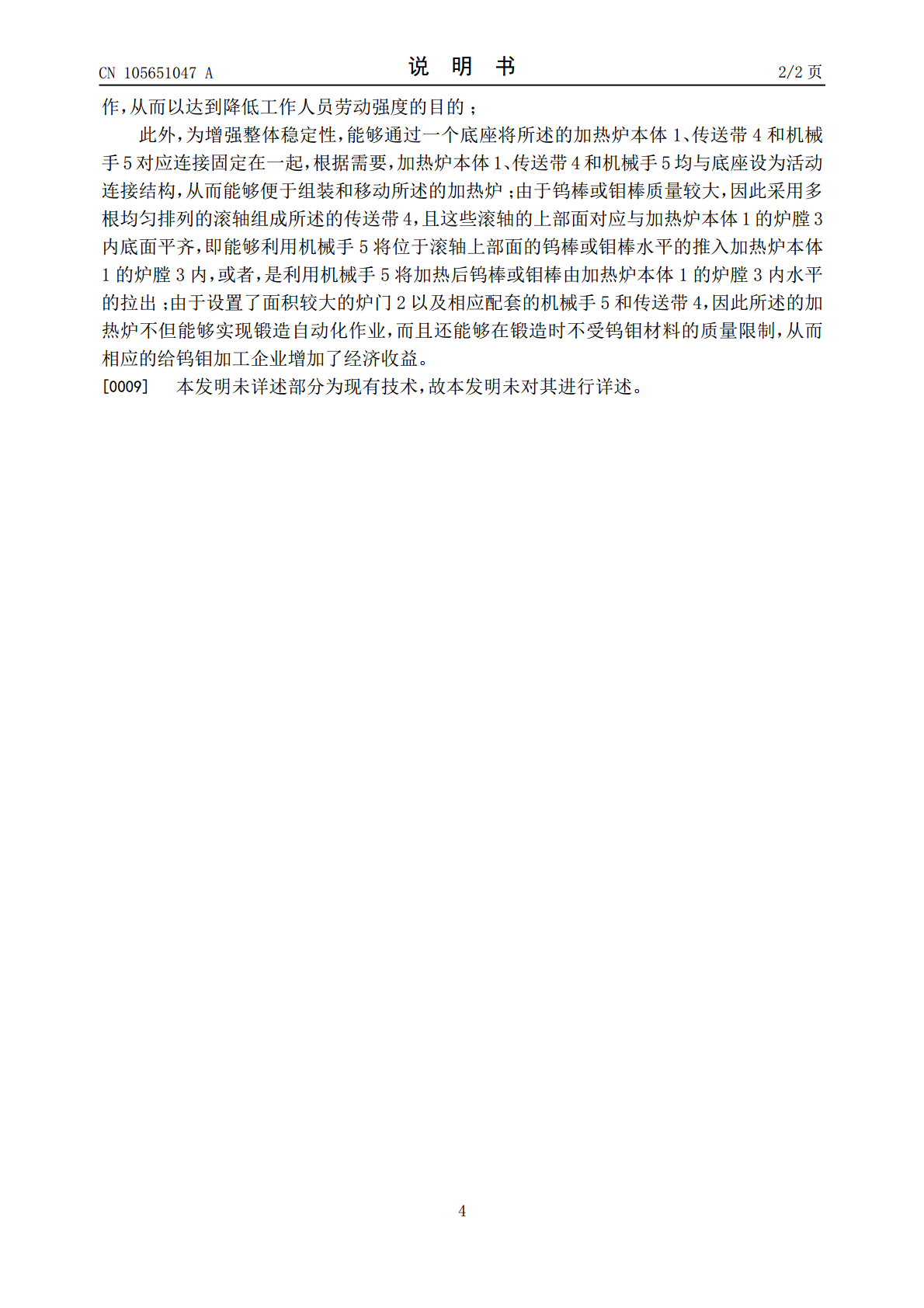

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105651047A(43)申请公布日2016.06.08(21)申请号201510197607.8(22)申请日2015.04.24(71)申请人洛阳高新永杰钨钼材料有限公司地址471001河南省洛阳市老城区邙山镇土桥村六组(72)发明人王永左铁军来庚武(74)专利代理机构洛阳市凯旋专利事务所41112代理人陆君(51)Int.Cl.F27B9/24(2006.01)F27B9/30(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种钨钼锻造加热炉(57)摘要一种涉及钨钼材料加工领域的钨钼锻造加热炉，包含加热炉本体和传送带，加热炉本体的一侧设置有上下开合的炉门，该炉门外设有对应的传送带，以及能够在传送带和加热炉本体的炉膛之间移动物料的机械手；传送带由多根均匀排列的，上部面对应与加热炉本体的炉膛内底面平齐的滚轴组成；所述的加热炉本体、传送带和机械手通过底座对应连接固定；所述的加热炉不但能够降低工作人员的劳动强度，而且还能够有效的提高推料和收料时的操作安全性。CN105651047ACN105651047A权利要求书1/1页1.一种钨钼锻造加热炉，其特征是：所述的加热炉包含加热炉本体(1)和传送带(4)，所述的加热炉本体(1)的一侧设置有上下开合的炉门(2)，该炉门(2)外设有对应的传送带(4)，以及能够在传送带(4)和加热炉本体(1)的炉膛(3)之间移动物料的机械手(5)；所述的传送带(4)由多根均匀排列的，上部面对应与加热炉本体(1)的炉膛(3)内底面平齐的滚轴组成；所述的加热炉本体(1)、传送带(4)和机械手(5)通过底座(6)对应连接固定。2CN105651047A说明书1/2页一种钨钼锻造加热炉[0001]【技术领域】本发明涉及钨钼材料加工领域，尤其是涉及一种应用于锻造钨钼棒材的加热炉。[0002]【背景技术】公知的，在对钨钼材料进行加热锻造时，基本都是通过人工执行向加热炉内推料和收料的操作，即工作人员将钨棒或钼棒由加热炉端部的炉门推入加热炉的炉膛内，然后在完成钨棒或钼棒的加热操作后，工作人员再使用相应的夹具夹持钨棒或钼棒，并将其拉出加热炉炉膛以完成收料；然而，由于随着稀土冶炼行业所需钨钼电极的规格越来越大，锻造超过100㎏的钨棒或钼棒也成为了普遍现象，因此，工作人员在执行推料和收料时不但劳动强度较大，而且还容易发生危险，尤其是在将加热后温度高于1000℃的钨棒或钼棒拉出加热炉时，稍有不慎就会造成严重的安全事故。[0003]【发明内容】为了克服背景技术中的不足，本发明公开了一种钨钼锻造加热炉，所述的加热炉不但能够降低工作人员的劳动强度，而且还能够有效的提高推料和收料时的操作安全性。[0004]为实现上述发明目的，本发明采用如下技术方案：一种钨钼锻造加热炉，所述的加热炉包含加热炉本体和传送带，所述的加热炉本体的一侧设置有能够上下开合的炉门，该炉门外设有对应的传送带，以及能够在传送带和加热炉本体的炉膛之间移动物料的机械手；所述的传送带由多根均匀排列的，上部面对应与加热炉本体的炉膛内底面平齐的滚轴组成；所述的加热炉本体、传送带和机械手通过底座对应连接固定。[0005]由于采用如上所述的技术方案，本发明具有如下有益效果：本发明所述的钨钼锻造加热炉易于操作，便于维护，所述的加热炉不但能够有效的降低工作人员的劳动强度，提高工作效率，而且还能够通过相应提高推料和收料时的安全性达到避免出现安全事故的目的，从而相应的给钨钼加工企业增加了经济收益。[0006]【附图说明】图1是本发明的示意图。[0007]图中：1、加热炉本体；2、炉门；3、炉膛；4、传送带；5、机械手。[0008]【具体实施方式】通过下面的实施例可以更详细的解释本发明，公开本发明的目的旨在保护本发明范围内的一切变化和改进，本发明并不局限于下面的实施例：结合附图1，所述的钨钼锻造加热炉包含加热炉本体1和传送带4，所述的加热炉本体1的一侧设置有能够上下开合的炉门2，即通过将现有的端部开门的加热炉改为侧面开门的结构，从而达到不但能够更方便的通过增大的炉门2向加热炉炉膛3内推入较大的钨棒或钼棒，而且也更利于拉出加热后的钨棒或钼棒的目的；为便于上下开合，所述的炉门能够通过滑轨的滑动或吊链的拉动沿加热炉本体的相应侧上下移动，从而完成开合炉门的动作；所述的炉门2外设有对应的传送带4，以及能够在传送带4和加热炉本体1的炉膛之间移动物料的机械手5，即能够通过机械手5和传送带4之间的配合来自动完成推料或收料的操3CN105651047A说明书2/2页作，从而以达到降低工作人员劳动强度的目的；此外，为增强整体稳定性，能够通过一个底座将所述的加热炉本体1、传送带4和机械手5对应连接固定在一起，根据需要
