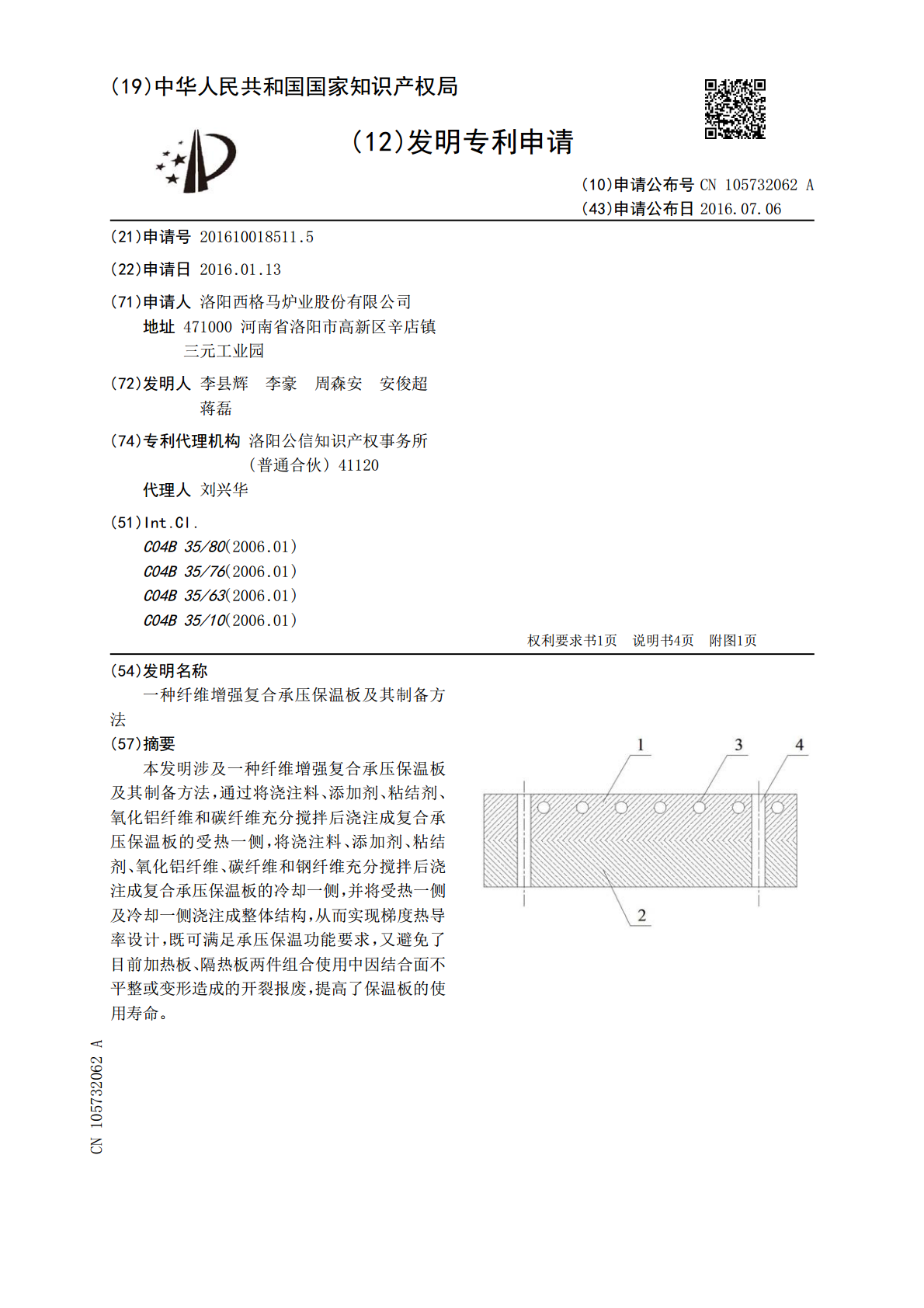

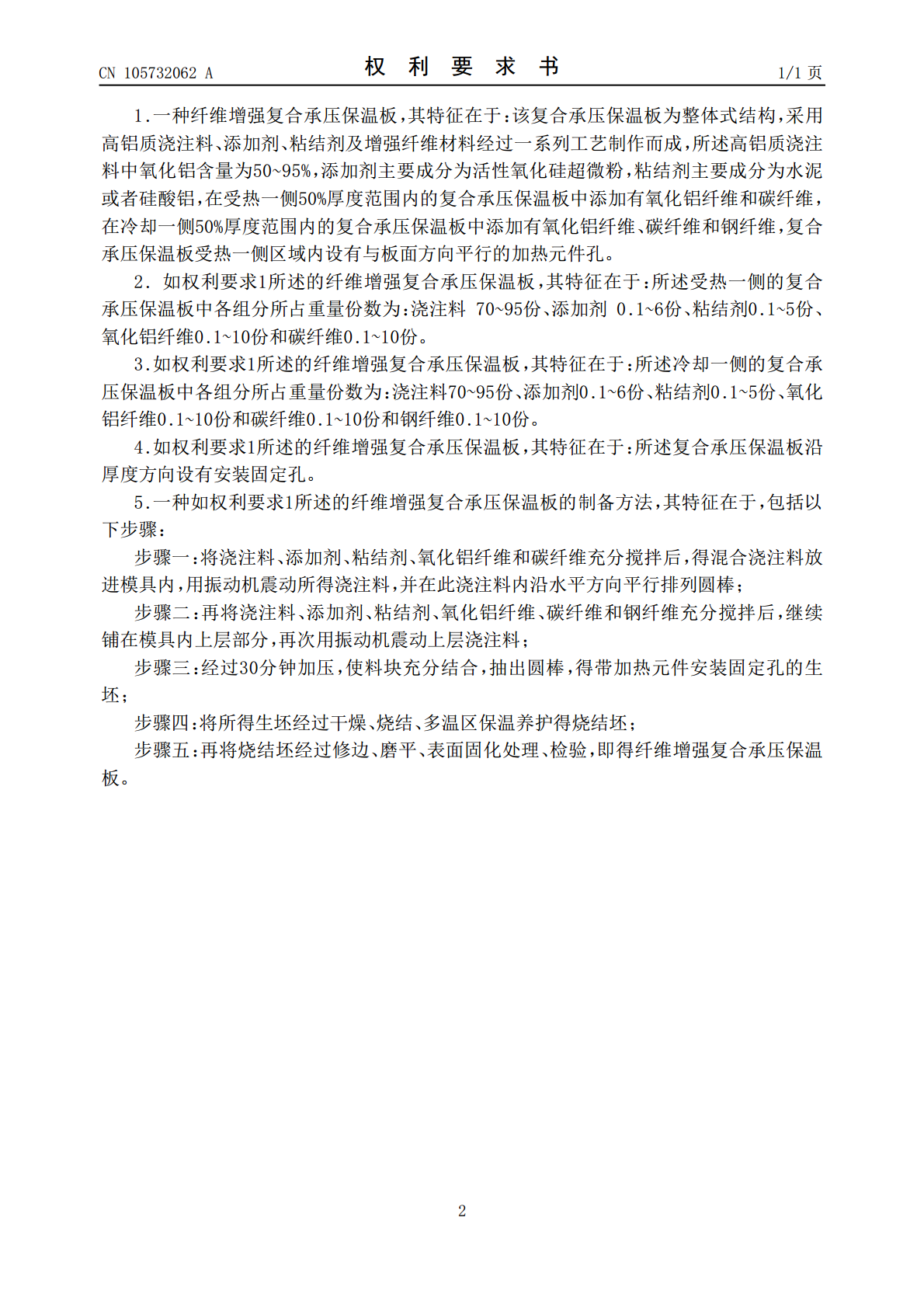

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105732062A(43)申请公布日2016.07.06(21)申请号201610018511.5(22)申请日2016.01.13(71)申请人洛阳西格马炉业股份有限公司地址471000河南省洛阳市高新区辛店镇三元工业园(72)发明人李县辉李豪周森安安俊超蒋磊(74)专利代理机构洛阳公信知识产权事务所(普通合伙)41120代理人刘兴华(51)Int.Cl.C04B35/80(2006.01)C04B35/76(2006.01)C04B35/63(2006.01)C04B35/10(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种纤维增强复合承压保温板及其制备方法(57)摘要本发明涉及一种纤维增强复合承压保温板及其制备方法，通过将浇注料、添加剂、粘结剂、氧化铝纤维和碳纤维充分搅拌后浇注成复合承压保温板的受热一侧，将浇注料、添加剂、粘结剂、氧化铝纤维、碳纤维和钢纤维充分搅拌后浇注成复合承压保温板的冷却一侧，并将受热一侧及冷却一侧浇注成整体结构，从而实现梯度热导率设计，既可满足承压保温功能要求，又避免了目前加热板、隔热板两件组合使用中因结合面不平整或变形造成的开裂报废，提高了保温板的使用寿命。CN105732062ACN105732062A权利要求书1/1页1.一种纤维增强复合承压保温板，其特征在于：该复合承压保温板为整体式结构，采用高铝质浇注料、添加剂、粘结剂及增强纤维材料经过一系列工艺制作而成，所述高铝质浇注料中氧化铝含量为50~95%，添加剂主要成分为活性氧化硅超微粉，粘结剂主要成分为水泥或者硅酸铝，在受热一侧50%厚度范围内的复合承压保温板中添加有氧化铝纤维和碳纤维，在冷却一侧50%厚度范围内的复合承压保温板中添加有氧化铝纤维、碳纤维和钢纤维，复合承压保温板受热一侧区域内设有与板面方向平行的加热元件孔。2.如权利要求1所述的纤维增强复合承压保温板，其特征在于：所述受热一侧的复合承压保温板中各组分所占重量份数为：浇注料70~95份、添加剂0.1~6份、粘结剂0.1~5份、氧化铝纤维0.1~10份和碳纤维0.1~10份。3.如权利要求1所述的纤维增强复合承压保温板，其特征在于：所述冷却一侧的复合承压保温板中各组分所占重量份数为：浇注料70~95份、添加剂0.1~6份、粘结剂0.1~5份、氧化铝纤维0.1~10份和碳纤维0.1~10份和钢纤维0.1~10份。4.如权利要求1所述的纤维增强复合承压保温板，其特征在于：所述复合承压保温板沿厚度方向设有安装固定孔。5.一种如权利要求1所述的纤维增强复合承压保温板的制备方法，其特征在于，包括以下步骤：步骤一：将浇注料、添加剂、粘结剂、氧化铝纤维和碳纤维充分搅拌后，得混合浇注料放进模具内，用振动机震动所得浇注料，并在此浇注料内沿水平方向平行排列圆棒；步骤二：再将浇注料、添加剂、粘结剂、氧化铝纤维、碳纤维和钢纤维充分搅拌后，继续铺在模具内上层部分，再次用振动机震动上层浇注料；步骤三：经过30分钟加压，使料块充分结合，抽出圆棒，得带加热元件安装固定孔的生坯；步骤四：将所得生坯经过干燥、烧结、多温区保温养护得烧结坯；步骤五：再将烧结坯经过修边、磨平、表面固化处理、检验，即得纤维增强复合承压保温板。2CN105732062A说明书1/4页一种纤维增强复合承压保温板及其制备方法技术领域[0001]本发明涉及无机非金属材料领域，具体的说是一种纤维增强复合承压保温板及其制备方法。背景技术[0002]钛合金、铝锂合金等高强钢、耐热合金在目前具有广泛的应用，采用超塑性高温热压进行上述材料异型板材模压成型具有提高材料塑性、减小变形阻力、消除残余应力、稳定材料组织等诸多优点。高温热压成型采用的设备一般为四柱液压机，所述纤维增强梯度复合承压保温板位于压机工作台和成型模具之间，承担着加热模具、传递压力，同时又要尽量降低热量向压机工作平台的传递，保证压机正常工作。[0003]目前超塑性高温热压成型机的承压保温陶瓷板的材质一般为普通耐火材料，强度低，在使用中容易发生开裂等损坏，使用寿命短。同时两部分组合设计如果两件接触面平面度加工不良，非常容易在加压中直接断裂；即使接触面加工平面度良好，两工件在使用中经过频繁的升降温及交变压力发生不匹配翘曲等变形，也非常容易发生断裂。承压保温陶瓷板的断裂损坏不仅造成自身消耗量增加，同时会造成正在热压加工的工件、模具、压机工作平台损坏，同时导致设备停工、维修造成影响工作周期，造成生产成本浪费，严重限制超塑性热压加工行业的发展。发明内容[0004]针对上述现有技术中普通耐火材料材质的加热板、隔热板两件组合使用结构中存在的强度低、易开裂、寿命短等问题，本发明提供一种纤维增强复合承压保温板及其制
