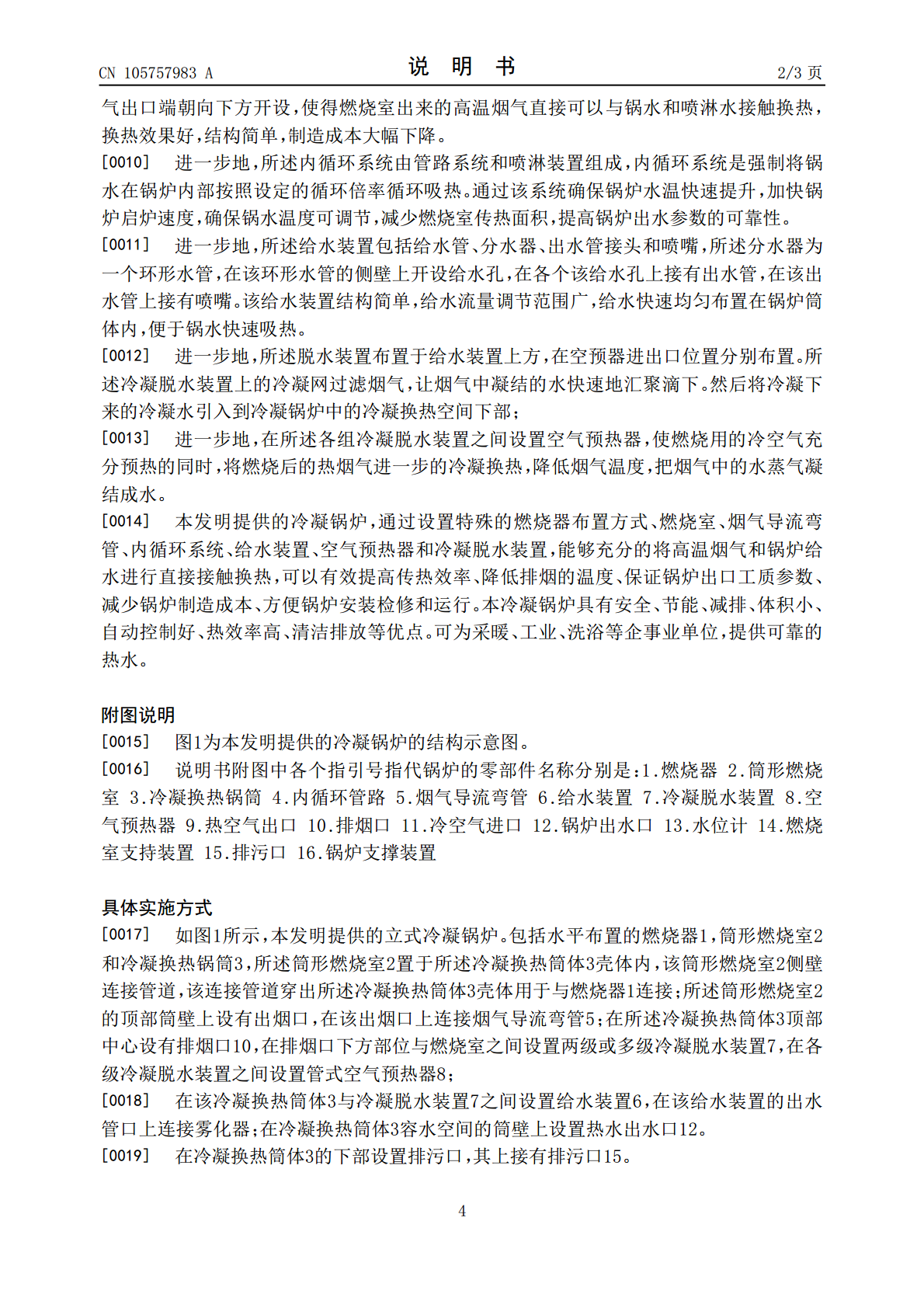

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105757983A(43)申请公布日2016.07.13(21)申请号201610211657.1(22)申请日2016.04.07(71)申请人徐进廷地址100085北京市海淀区清河宝盛北里西区29号楼5单元602申请人潘俊峰徐美廷(72)发明人徐进廷(51)Int.Cl.F24H8/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种冷凝锅炉(57)摘要本发明提供一种冷凝锅炉，包括燃烧器、燃烧室、冷凝换热筒体和内外循环系统，所述燃烧室置于所述冷凝换热筒体内，该燃烧室侧壁的连接管道穿出所述冷凝换热筒体用于与燃烧器连接；所述燃烧室的顶部筒壁上与烟气导流弯管连接，该烟气导流弯管的出烟端口朝下方开设；所述烟气导流弯管上方设置锅炉内循环喷淋装置、给水喷淋装置和空气预热系统。所述内循环系统是将锅水强制循环到燃烧室上方的内循环喷淋装置中，加强锅水内循环，更好的吸收热量。本发明通过特殊的燃烧器布置方式、烟气导流弯管、喷淋装置、除雾预热和内外循环系统，使安装运行更便捷，能够高效将高温烟气和锅炉给水进行直接接触换热，可以充分降低排烟温度、提高锅炉热效率。CN105757983ACN105757983A权利要求书1/1页1.一种冷凝锅炉，其特征在于：包括筒燃烧室、冷凝换热锅筒、内循环系统、给水系统、脱水装置、空气预热器和排烟口、支撑装置及锅炉配套阀门管路仪表，所述燃烧室置于所述冷凝换热筒体内，该燃烧室侧壁设有连接管道，该连接管道穿出所述冷凝换热锅筒与燃烧器连接；所述燃烧室的顶部筒壁上设有出烟口，在该出烟口上连接烟气导流弯管，该烟气导流弯管的出烟端口朝下方开设；在所述冷凝换热锅筒顶部设有排烟口；在所述冷凝换热锅筒内的锅炉水位线和所述冷凝换热器顶部空预器之间是冷凝换热空间，在该冷凝换热空间的上方分别设置内循环管路喷淋装置、给水管路喷淋装置；在所述给水装置上方设置冷凝脱水装置和空气预热器；在冷凝换热筒体下方与内循环系统管道相连，内循环系统管路的另一端是布置在燃烧室上方的喷淋装置，并且在内循环系统管路上布置内循环水泵。2.根据权利要求1所述的冷凝锅炉，其特征在于：在所述燃烧室侧方水平布置燃烧器，燃烧器穿过燃烧室与冷凝换热锅筒之间的管道，布置在冷凝锅炉上，使锅炉安装、检修、操作运行更便捷。3.根据权利要求1所述的冷凝锅炉，其特征在于：在所述燃烧室上方，周圈开设若干所述出烟口，且在每个出烟口上连接烟气导流弯管，导流弯管出口向下。4.根据权利要求1所述的冷凝锅炉，其特征在于：所述冷凝锅炉中设置了锅水内循环系统。该内循环系统由管路系统和喷淋装置组成，是强制将锅水在锅炉内部按照设定的循环倍率循环吸热。5.根据权利要求1所述的冷凝锅炉，其特征在于：所述给水装置包括给水管、分水器、出水管和喷嘴，所述分水器为一个环形水管，在该水管上开设给水孔，在各个该给水孔上接有出水管，在该出水管上接有喷嘴。6.根据权利要求1所述的冷凝锅炉，其特征在于：在锅炉给水装置上方布置空气预热器。7.根据权利要求1所述的冷凝锅炉，其特征在于：在空气预热器烟气进出口位置布置单组或多组过滤装置。8.根据权利要求1所述的冷凝锅炉，其特征在于：为冷凝锅炉设置自动化控制系统。2CN105757983A说明书1/3页一种冷凝锅炉技术领域[0001]本发明涉及冷凝锅炉技术领域，提供一种燃烧充分后的高温烟气与锅炉低温给水进行直接接触换热的冷凝锅炉。技术背景[0002]冷凝锅炉的目的是为了降低锅炉出口排烟温度，释放水蒸气的汽化潜热，提高锅炉热效率，全面降低烟气中污染物的排放。采取的措施是让燃烧干净的高温烟气在锅炉内与锅炉给水充分接触，快速降低热烟气温度，将烟气中的水蒸气温度降低到露点以下，充分降低排入烟气中水蒸气的含量，充分吸收水蒸气的汽化潜热，提高锅炉热效率，炉内中和污染物。但是，现有技术中实现这些措施的装置，其存在结构复杂或布置有缺陷、运行效果不佳的问题，使得在实际实施中锅炉安装和操作运行不方便，排烟温度还是不能明显降低，此外冷凝锅炉的排烟口冒白烟并带走较多热量，影响供暖效果。发明内容[0003]本发明的目的在于改进现有技术的不足，使燃烧器水平布置在冷凝锅炉上，方便燃烧器的安装、检修、运行；提供一种能够让高温烟气与锅炉给水进行直接接触换热，能够有效降低排烟温度，净化烟气污染物排放的高效清洁冷凝锅炉。[0004]本发明进一步的目的在于提供一种能够使锅水在该冷凝锅炉内强制循环，锅炉内置锅水循环系统，确保了锅炉出水温度在设计范围内。[0005]本发明进一步的目的在于提供一种能够降低排烟温度，高效冷凝分离并凝结锅炉出口烟气中水蒸气，吸收冷凝水蒸气的汽化潜热，使冷凝水回收利用的冷凝锅炉。[0006]本发明的目的是这样
