一种用复杂难选铁矿石生产铁精矿的新方法.pdf

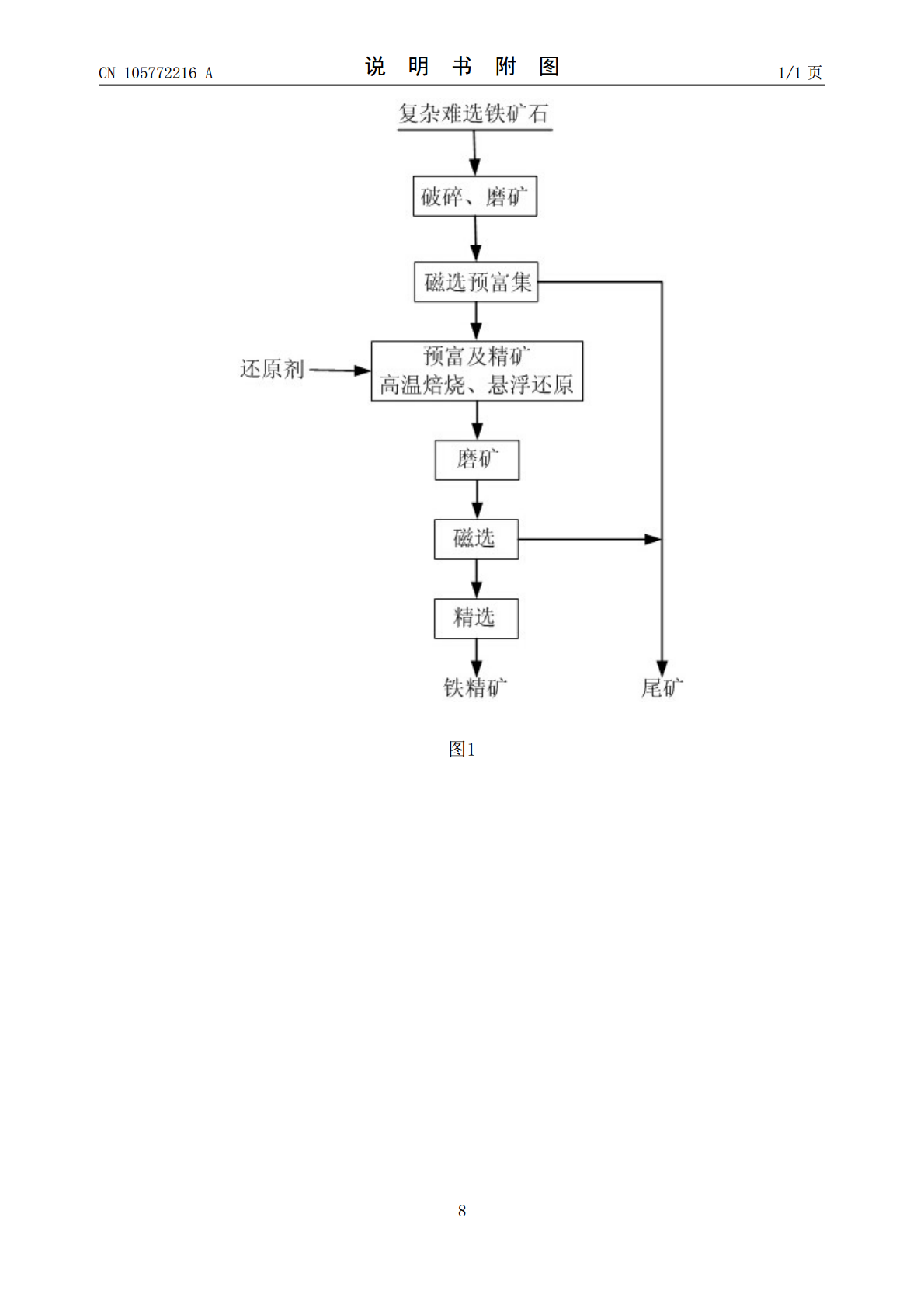

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105772216A(43)申请公布日2016.07.20(21)申请号201610180287.X(22)申请日2016.03.28(71)申请人东北大学地址110819辽宁省沈阳市和平区文化路3号巷11号申请人沈阳鑫博工业技术股份有限公司(72)发明人韩跃新刘鹤群李艳军(74)专利代理机构沈阳东大知识产权代理有限公司21109代理人陈磊(51)Int.Cl.B03C1/02(2006.01)B03C1/10(2006.01)C22B1/26(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种用复杂难选铁矿石生产铁精矿的新方法(57)摘要本发明属于矿物加工技术领域，特别涉及一种用复杂难选铁矿石生产铁精矿的新方法。本发明是首先对复杂难选铁矿石进行磨矿分级处理，对分级溢流产品进行磁选预富集，获得粉状预富集精矿，将粉状预富集精矿给入悬浮焙烧炉获得悬浮焙烧矿，将悬浮焙烧矿加水制成矿浆，进行预选，获得的磁选精矿作为粗精矿，采用电磁精选机对粗精进行精选，获得的精选精矿过滤去除水分，获得铁品位60%～68%的精矿产品，铁的回收率为80%~90%，对铁品位60%～68%的精矿产品进行反浮选脱硅，进一步获得铁品位61%～69%的精矿产品。本发明得到铁品位大于60%的铁精矿产品，铁的回收率大于80%，产品指标稳定，经济性好，复杂难选铁矿资源能得到高效利用。CN105772216ACN105772216A权利要求书1/2页1.一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于按照以下步骤进行：（1）将复杂难选铁矿石破碎至粒度≤20mm，放入球磨机与旋流器组成的闭路磨矿系统进行磨矿分级处理，得到分级溢流产品中粒度-0.074mm的部分占铁矿石总重量的40%～80%；（2）对分级溢流产品进行磁选预富集，首先利用弱磁选机进行弱磁选获得弱磁选精矿和弱磁选尾矿，采用强磁选机对弱磁选尾矿进行一段强磁选，获得一段强磁选精矿和一段强磁选尾矿，将一段强磁选精矿和弱磁选精矿合并作为预富集精矿；当预富集精矿铁回收率小于90%时，则针对一段强磁选尾矿进行二段强磁选，获得二段强磁选精矿和二段强磁选尾矿，将弱磁选精矿、一段强磁选精矿和二段强磁选精矿合并作为预富集精矿，根据预富集精矿铁回收率判断是否需要进行三段强磁选，直至预富集精矿铁回收率大于90%；对预富集精矿过滤获得含水质量在5%～20%的滤饼，即粉状预富集精矿；（3）将粉状预富集精矿给入悬浮焙烧炉，加热至600～850℃进行高温焙烧5～60s，使粉状预富集精矿中的菱铁矿和褐铁矿转换成赤铁矿，然后置于还原气氛条件下于500~600℃悬浮态保温5～60min，再在无氧条件下间接水冷至300-500℃，然后通入空气冷却，获得悬浮焙烧矿；（4）将悬浮焙烧矿加水制成重量浓度60%～80%的矿浆，采用搅拌磨机将其磨至-400目的部分占焙烧矿总重量的70%～95%，然后用筒式磁选机进行预选，控制磁场强度为0.11～0.25T，获得的磁选精矿作为粗精矿；（5）采用电磁精选机对粗精进行精选，获得的精选精矿过滤去除水分，获得铁品位60%～68%的精矿产品，铁的回收率为80%~90%；对铁品位60%～68%的精矿产品进行反浮选脱硅，进一步获得铁品位61%～69%的精矿产品。2.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的复杂难选铁矿石的铁品位为20%～50%。3.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的还原气氛为一氧化碳气氛或氢气气氛或煤气气氛。4.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的用电磁精选机进行精选时，控制电磁精选机的电流为0.5～2.5A，上升水流速度5～35cm/s。5.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的预富集精矿的铁品位为33%～41%。6.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的悬浮焙烧矿的铁品位为40%～50%。7.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的粗精矿的铁品位在55%～62%。8.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的弱磁选时的磁场强度为0.1～0.4T。9.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所2CN105772216A权利要求书2/2页述的一段强磁选的磁场强度为0.8～1.0T。10.根据权利要求1所述的一种用复杂难选铁矿石生产铁精矿的新方法，其特征在于所述的二段及后续强磁选的磁场强度为1.0～1.5T。3CN105772216
