液氮冷却水地冷空调降温循环系统.pdf

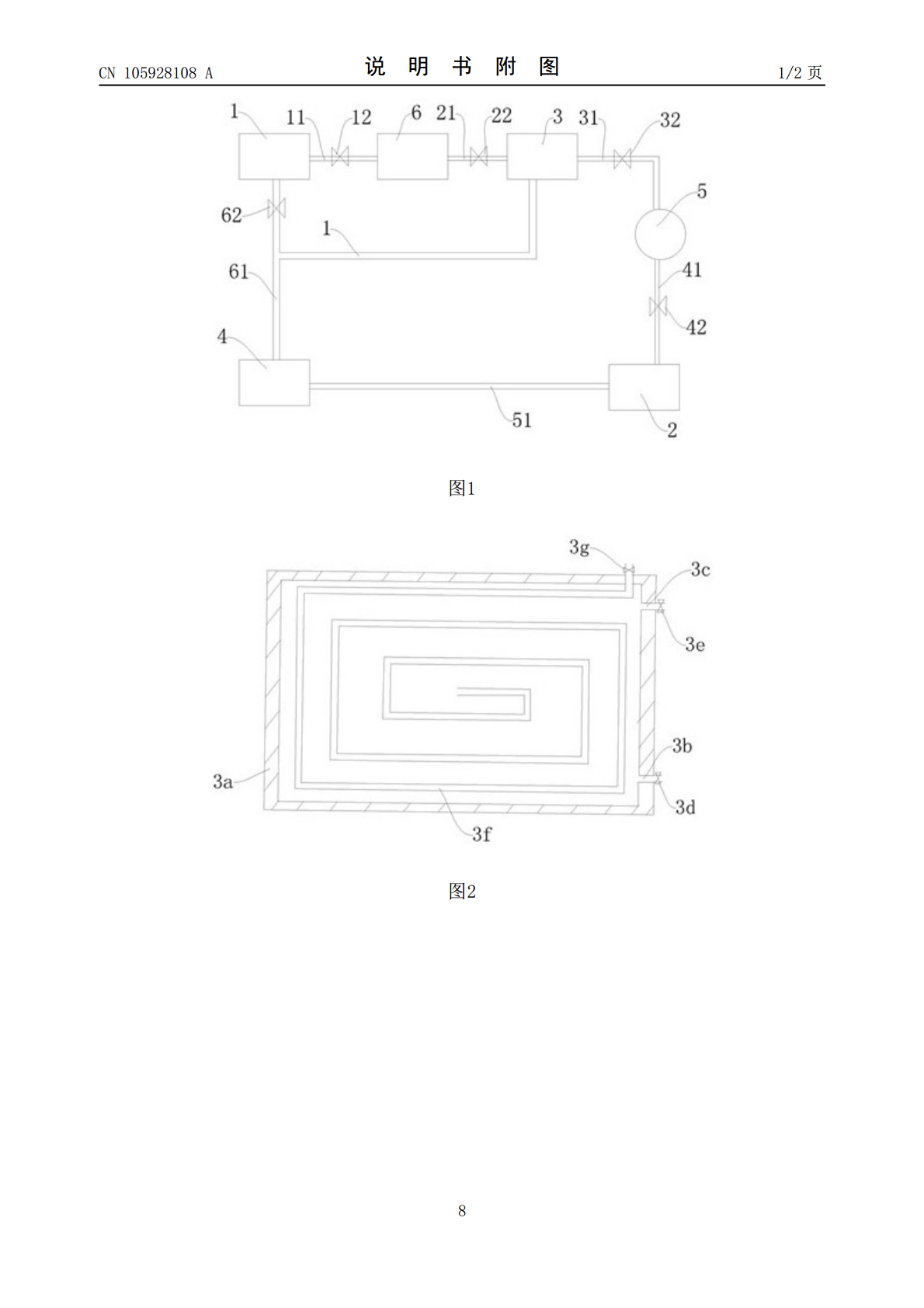

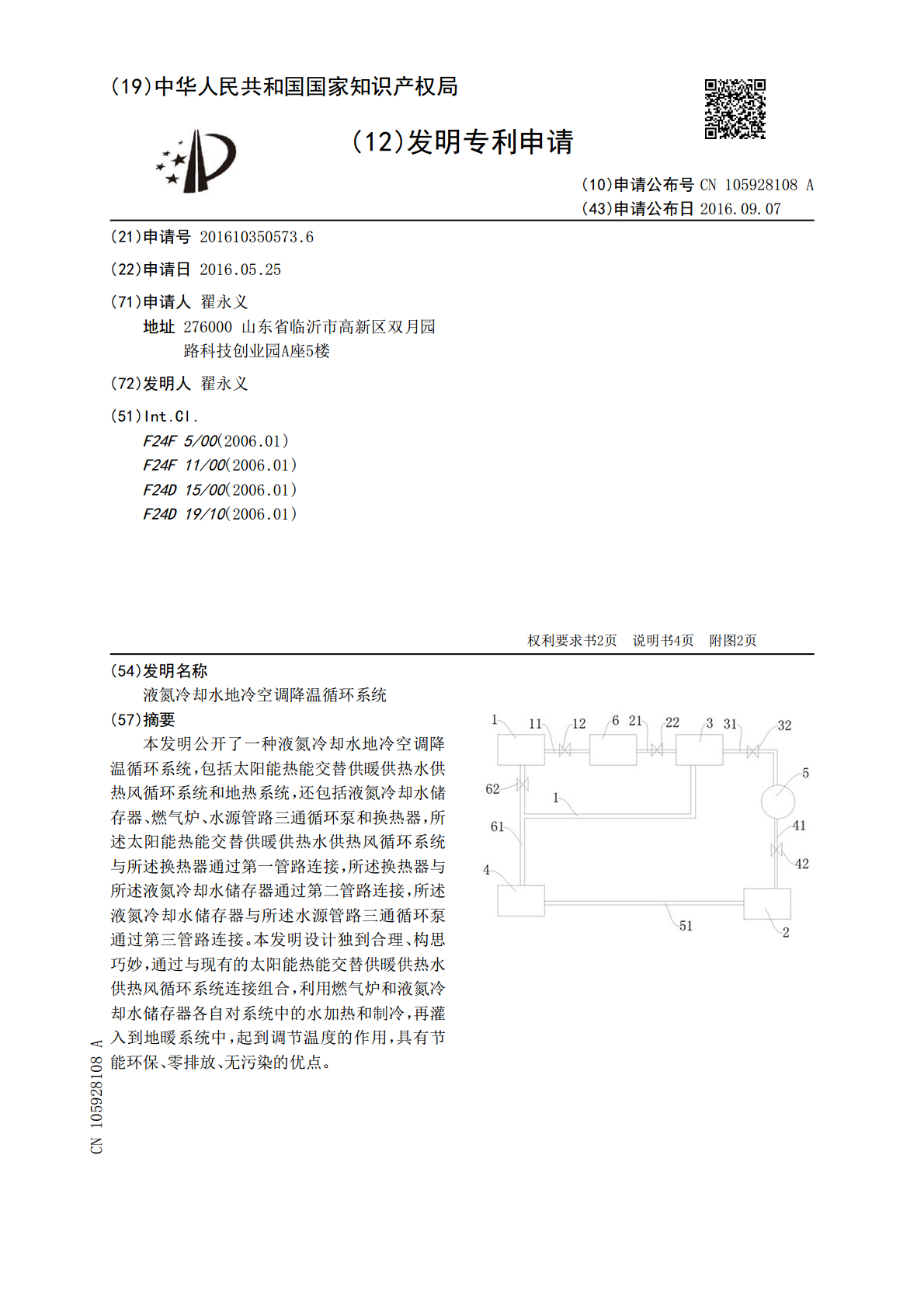

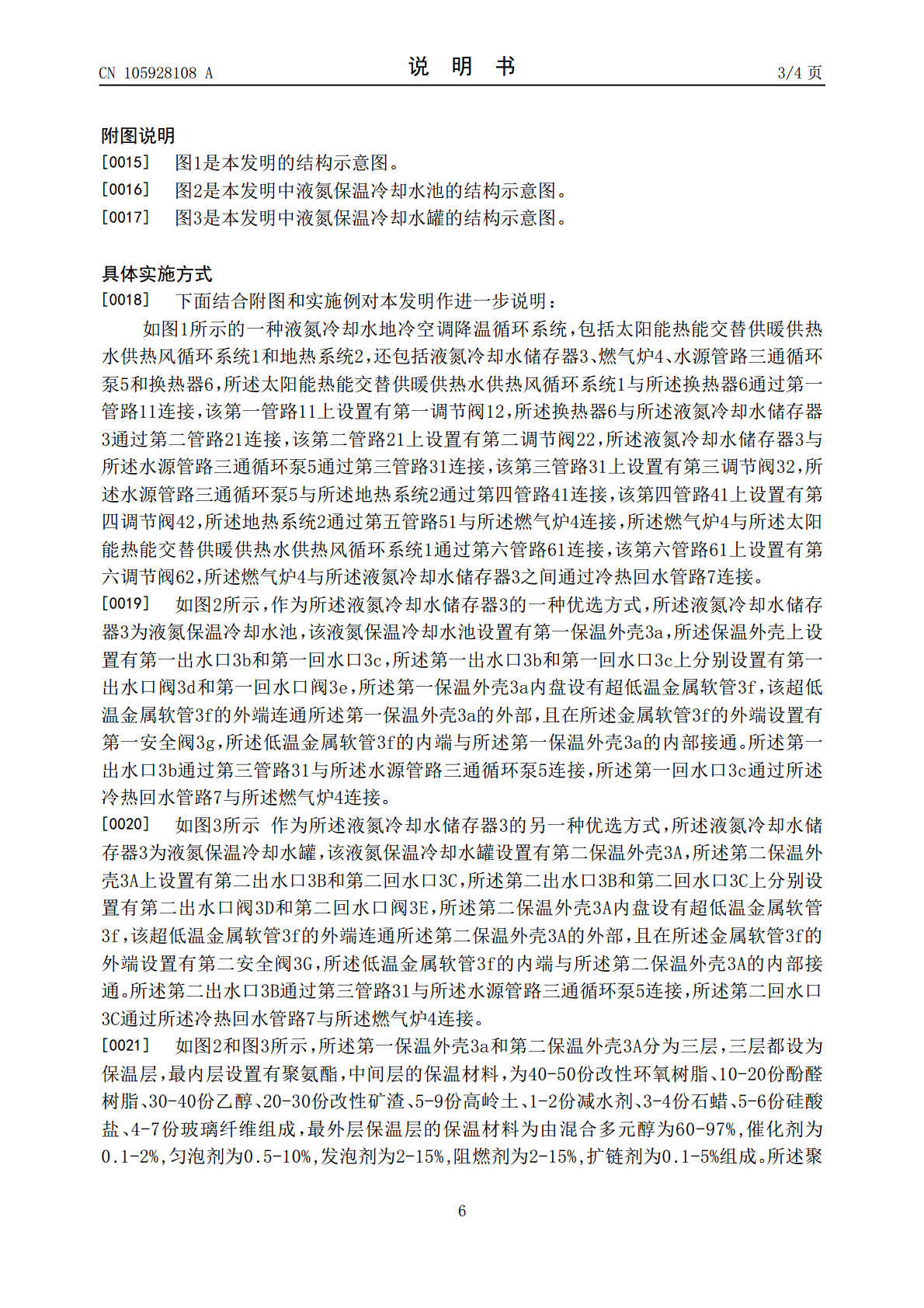

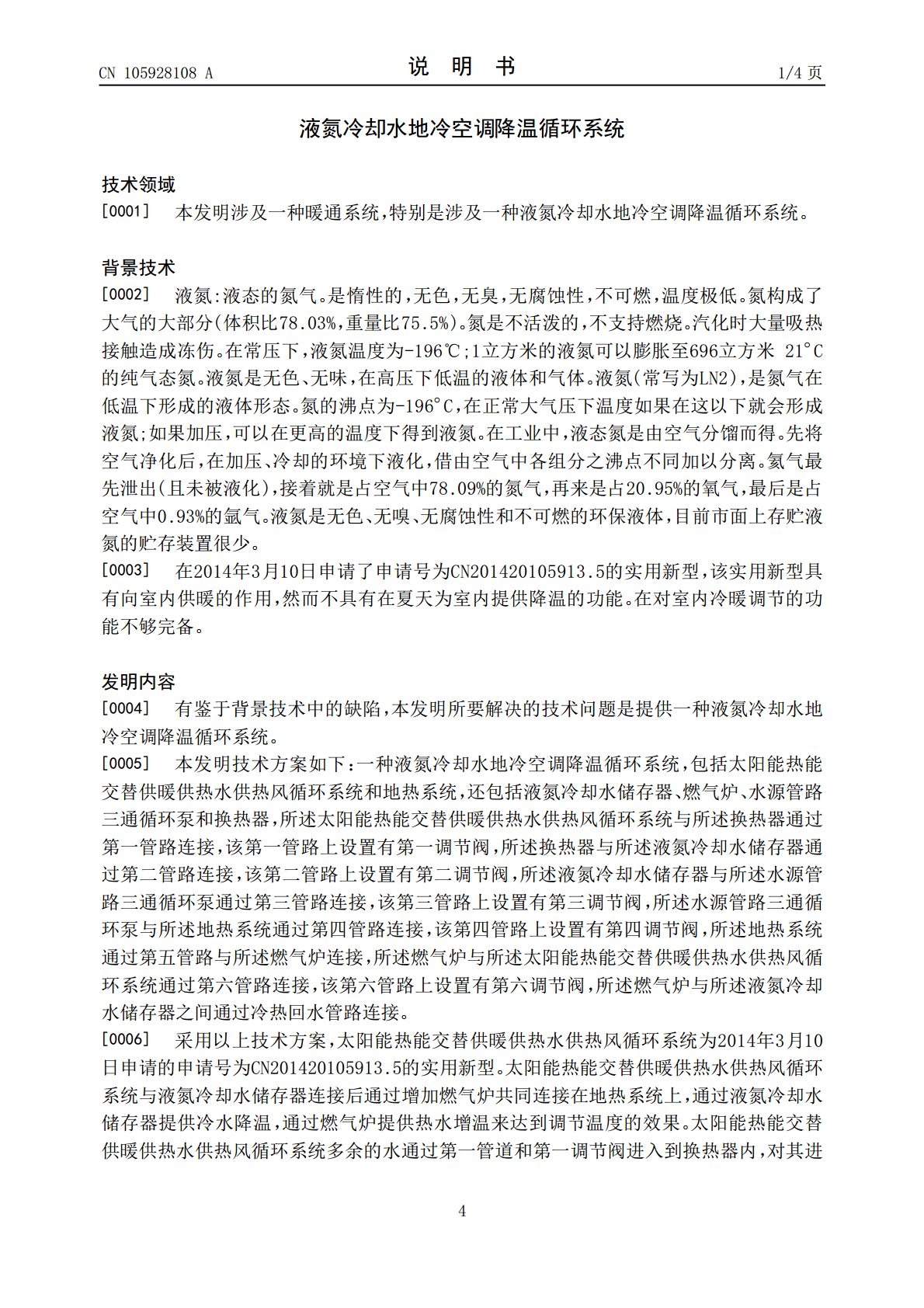

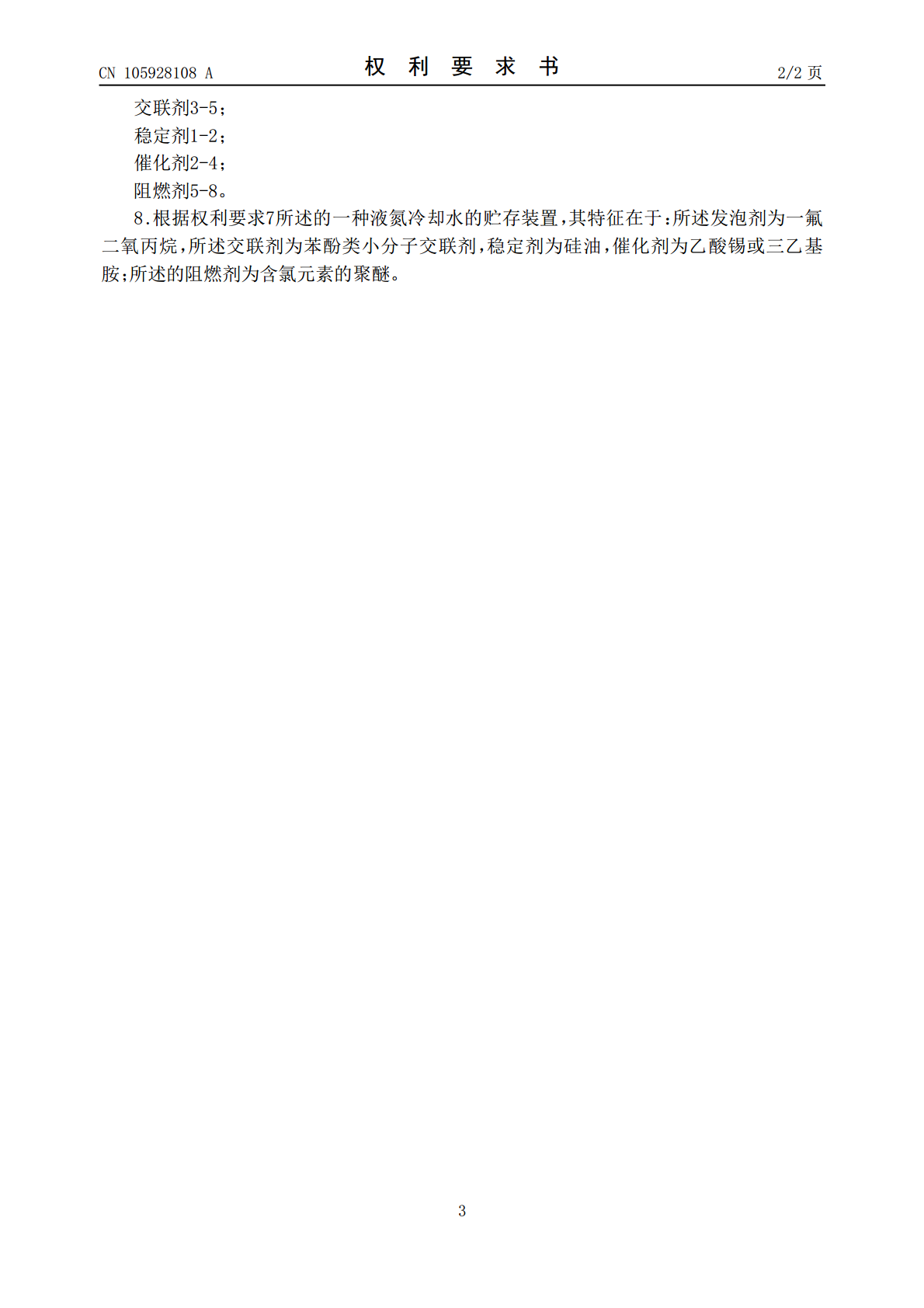

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105928108A(43)申请公布日2016.09.07(21)申请号201610350573.6(22)申请日2016.05.25(71)申请人翟永义地址276000山东省临沂市高新区双月园路科技创业园A座5楼(72)发明人翟永义(51)Int.Cl.F24F5/00(2006.01)F24F11/00(2006.01)F24D15/00(2006.01)F24D19/10(2006.01)权利要求书2页说明书4页附图2页(54)发明名称液氮冷却水地冷空调降温循环系统(57)摘要本发明公开了一种液氮冷却水地冷空调降温循环系统，包括太阳能热能交替供暖供热水供热风循环系统和地热系统，还包括液氮冷却水储存器、燃气炉、水源管路三通循环泵和换热器，所述太阳能热能交替供暖供热水供热风循环系统与所述换热器通过第一管路连接，所述换热器与所述液氮冷却水储存器通过第二管路连接，所述液氮冷却水储存器与所述水源管路三通循环泵通过第三管路连接。本发明设计独到合理、构思巧妙，通过与现有的太阳能热能交替供暖供热水供热风循环系统连接组合，利用燃气炉和液氮冷却水储存器各自对系统中的水加热和制冷，再灌入到地暖系统中，起到调节温度的作用，具有节能环保、零排放、无污染的优点。CN105928108ACN105928108A权利要求书1/2页1.一种液氮冷却水地冷空调降温循环系统，包括太阳能热能交替供暖供热水供热风循环系统和地热系统，其特征在于：还包括液氮冷却水储存器、燃气炉、水源管路三通循环泵和换热器，所述太阳能热能交替供暖供热水供热风循环系统与所述换热器通过第一管路连接，该第一管路上设置有第一调节阀，所述换热器与所述液氮冷却水储存器通过第二管路连接，该第二管路上设置有第二调节阀，所述液氮冷却水储存器与所述水源管路三通循环泵通过第三管路连接，该第三管路上设置有第三调节阀，所述水源管路三通循环泵与所述地热系统通过第四管路连接，该第四管路上设置有第四调节阀，所述地热系统通过第五管路与所述燃气炉连接，所述燃气炉与所述太阳能热能交替供暖供热水供热风循环系统通过第六管路连接，该第六管路上设置有第六调节阀，所述燃气炉与所述液氮冷却水储存器之间通过冷热回水管路连接。2.如权利要求1所述的液氮冷却水地冷空调降温循环系统，其特征在于：所述液氮冷却水储存器为液氮保温冷却水池，该液氮保温冷却水池设置有第一保温外壳，所述保温外壳上设置有第一出水口和第一回水口，所述第一出水口和第一回水口上分别设置有第一出水口阀和第一回水口阀，所述第一保温外壳内盘设有超低温金属软管，该超低温金属软管的外端连通所述第一保温外壳的外部，且在所述金属软管的外端设置有第一安全阀，所述低温金属软管的内端与所述第一保温外壳的内部接通。3.如权利要求1或2所述的液氮冷却水地冷空调降温循环系统，其特征在于：所述第一出水口通过第三管路与所述水源管路三通循环泵连接，所述第一回水口通过所述冷热回水管路与所述燃气炉连接。4.如权利要求1所述的液氮冷却水地冷空调降温循环系统，其特征在于:所述液氮冷却水储存器为液氮保温冷却水罐，该液氮保温冷却水罐设置有第二保温外壳，所述第二保温外壳上设置有第二出水口和第二回水口，所述第二出水口和第二回水口上分别设置有第二出水口阀和第二回水口阀，所述第二保温外壳内盘设有超低温金属软管，该超低温金属软管的外端连通所述保温外壳的外部，且在所述金属软管的外端设置有第二安全阀，所述低温金属软管的内端与所述第二保温外壳的内部接通。5.如权利要求1或4所述的液氮冷却水地冷空调降温循环系统，其特征在于:所述第二出水口通过第三管路与所述水源管路三通循环泵连接，所述第二回水口通过所述冷热回水管路与所述燃气炉连接。6.如权利要求2或4所述的液氮冷却水地冷空调降温循环系统，其特征在于:所述第一保温外壳和第二保温外壳分为三层，三层都设为保温层，最内层设置有聚氨酯，中间层的保温材料，为40-50份改性环氧树脂、10-20份酚醛树脂、30-40份乙醇、20-30份改性矿渣、5-9份高岭土、1-2份减水剂、3-4份石蜡、5-6份硅酸盐、4-7份玻璃纤维组成，最外层保温层的保温材料为由混合多元醇为60-97%,催化剂为0.1-2%,匀泡剂为0.5-10%,发泡剂为2-15%,阻燃剂为2-15%,扩链剂为0.1-5%组成。7.如权利要求6所述的液氮冷却水地冷空调降温循环系统，其特征在于:所述聚氨酯的组分和重量份数为：发泡剂4-6；异氰酸酯51-60；聚醚16-30；2CN105928108A权利要求书2/2页交联剂3-5；稳定剂1-2；催化剂2-4；阻燃剂5-8。8.根据权利要求7所述的一种液氮冷却水的贮存装置，其特征在于：所述发泡剂为一氟二氧丙烷，所述交联
