一种锅炉蒸汽温度调节系统及工作方法.pdf

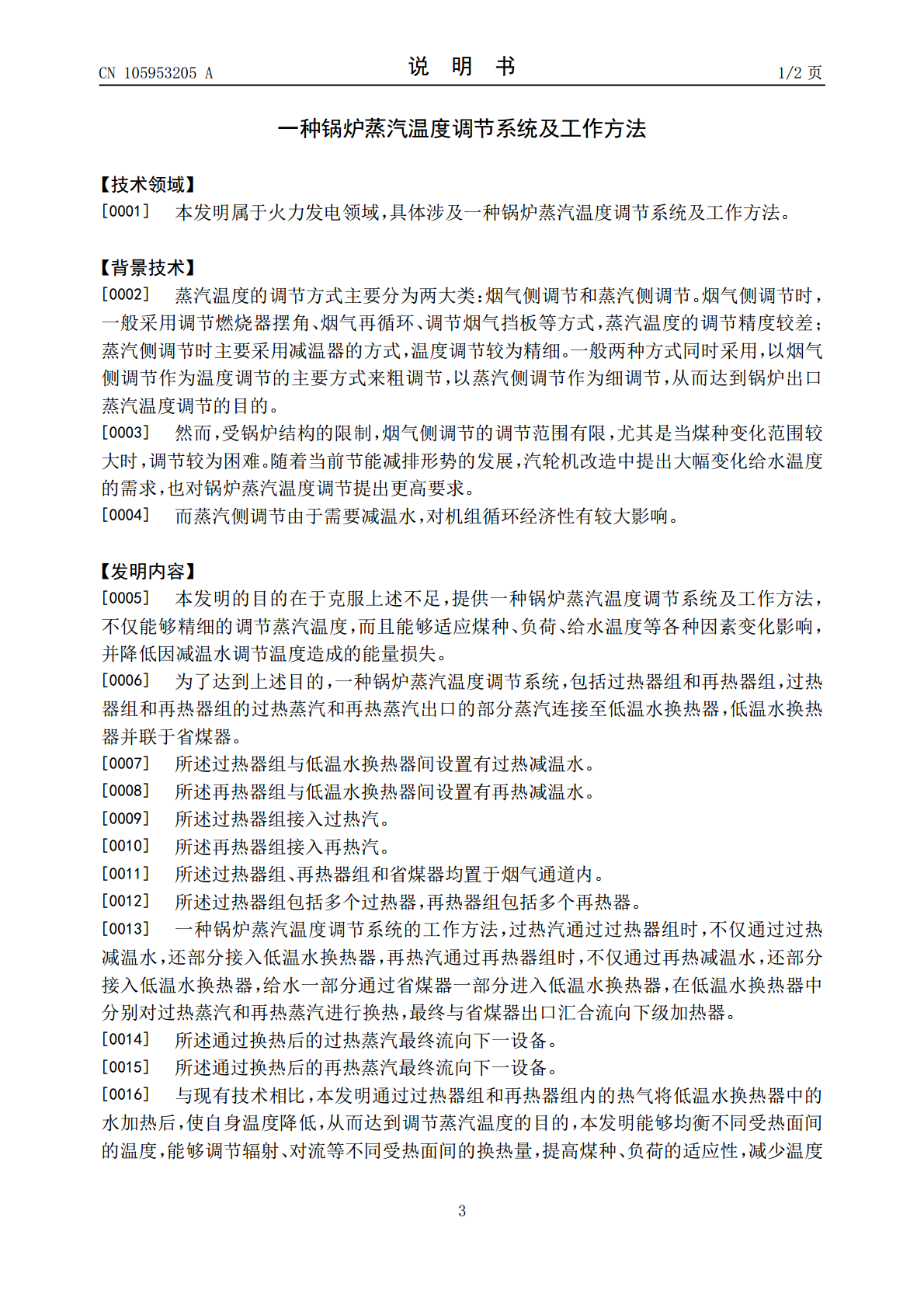

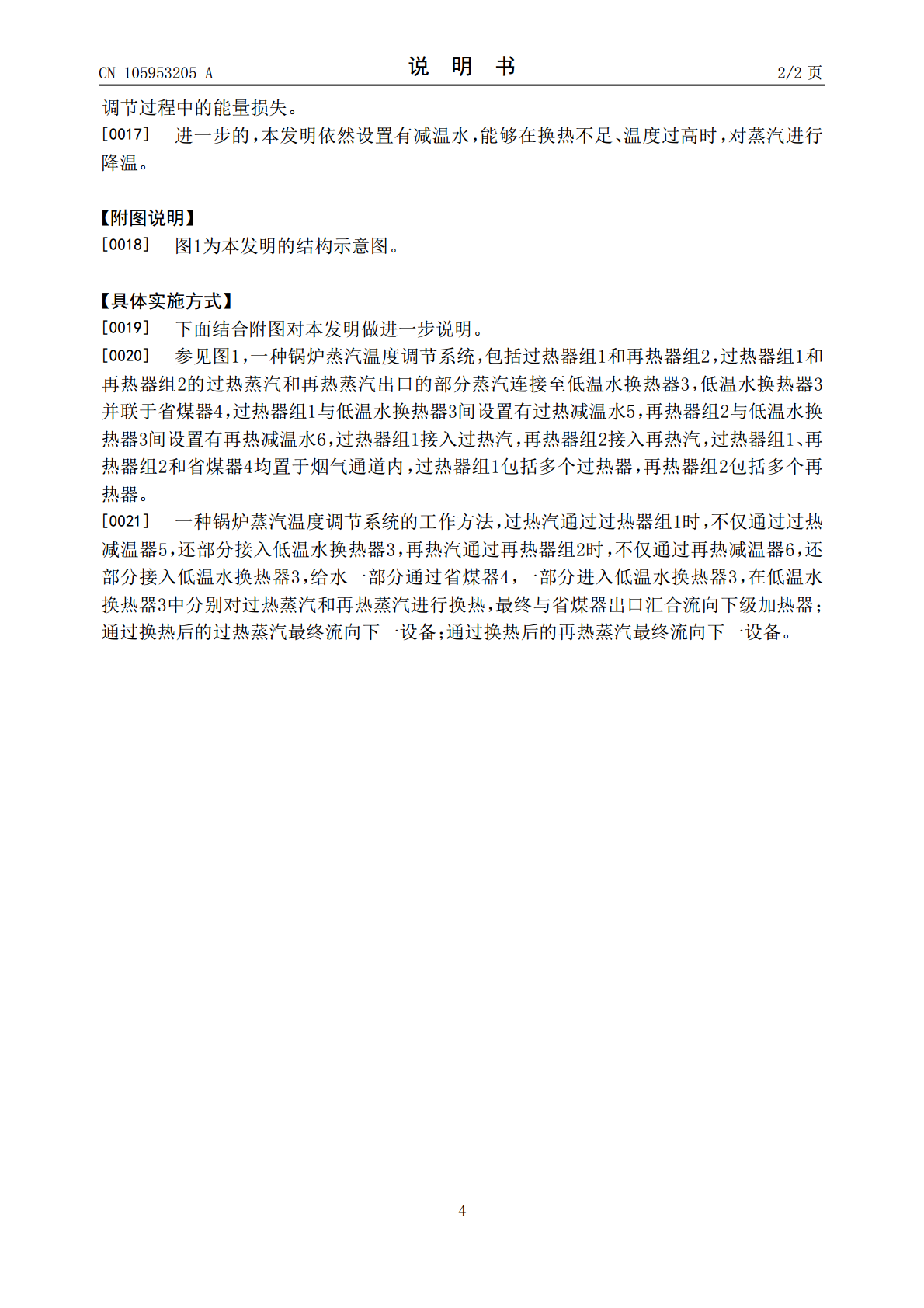

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105953205A(43)申请公布日2016.09.21(21)申请号201610463753.5(22)申请日2016.06.22(71)申请人西安热工研究院有限公司地址710032陕西省西安市碑林区兴庆路136号申请人华能集团技术创新中心(72)发明人薛朝囡石慧刘安(74)专利代理机构西安通大专利代理有限责任公司61200代理人徐文权(51)Int.Cl.F22B31/08(2006.01)F22G5/12(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种锅炉蒸汽温度调节系统及工作方法(57)摘要本发明公开了一种锅炉蒸汽温度调节系统及工作方法，包括过热器组和再热器组，过热器组和再热器组的过热蒸汽和再热蒸汽出口的部分蒸汽连接至低温水换热器，低温水换热器并联于省煤器，过热汽通过过热器组时，不仅通过过热减温器，还部分接入低温水换热器，再热汽通过再热器组时，不仅通过再热减温器，还部分接入低温水换热器，给水一部分通过省煤器，一部分进入低温水换热器，在低温水换热器中分别对过热蒸汽和再热蒸汽进行换热，最终与省煤器出口汇合流向下级加热器。本发明能够均衡不同受热面间的温度，能够调节辐射、对流等不同受热面间的换热量，提高煤种、负荷的适应性，减少温度调节过程中的能量损失。CN105953205ACN105953205A权利要求书1/1页1.一种锅炉蒸汽温度调节系统，其特征在于：包括过热器组(1)和再热器组(2)，过热器组(1)和再热器组(2)的过热蒸汽和再热蒸汽出口的部分蒸汽连接至低温水换热器(3)，低温水换热器(3)并联于省煤器(4)。2.根据权利要求1所述的一种锅炉蒸汽温度调节系统，其特征在于：所述过热器组(1)与低温水换热器(3)间设置有过热减温水(5)。3.根据权利要求1所述的一种锅炉蒸汽温度调节系统，其特征在于：所述再热器组(2)与低温水换热器(3)间设置有再热减温水(6)。4.根据权利要求1所述的一种锅炉蒸汽温度调节系统，其特征在于：所述过热器组(1)接入过热汽。5.根据权利要求1所述的一种锅炉蒸汽温度调节系统，其特征在于：所述再热器组(2)接入再热汽。6.根据权利要求1所述的一种锅炉蒸汽温度调节系统，其特征在于：所述过热器组(1)、再热器组(2)和省煤器(4)均置于烟气通道内。7.根据权利要求1所述的一种锅炉蒸汽温度调节系统，其特征在于：所述过热器组(1)包括多个过热器，再热器组(2)包括多个再热器。8.权利要求1所述的一种锅炉蒸汽温度调节系统的工作方法，其特征在于：过热汽通过过热器组(1)时，不仅通过过热减温水(5)，还部分接入低温水换热器(3)，再热汽通过再热器组(2)时，不仅通过再热减温水(6)，还部分接入低温水换热器(3)，给水一部分通过省煤器(4)一部分进入低温水换热器(3)，在低温水换热器(3)中分别对再热蒸汽和过热蒸汽进行换热，最终与省煤器出口汇合流向下级加热器。9.根据权利要求8所述的一种锅炉蒸汽温度调节系统的工作方法，其特征在于：所述通过换热后的过热蒸汽最终流向下一设备。10.根据权利要求8所述的一种锅炉蒸汽温度调节系统的工作方法，其特征在于：所述通过换热后的再热蒸汽最终流向下一设备。2CN105953205A说明书1/2页一种锅炉蒸汽温度调节系统及工作方法【技术领域】[0001]本发明属于火力发电领域，具体涉及一种锅炉蒸汽温度调节系统及工作方法。【背景技术】[0002]蒸汽温度的调节方式主要分为两大类：烟气侧调节和蒸汽侧调节。烟气侧调节时，一般采用调节燃烧器摆角、烟气再循环、调节烟气挡板等方式，蒸汽温度的调节精度较差；蒸汽侧调节时主要采用减温器的方式，温度调节较为精细。一般两种方式同时采用，以烟气侧调节作为温度调节的主要方式来粗调节，以蒸汽侧调节作为细调节，从而达到锅炉出口蒸汽温度调节的目的。[0003]然而，受锅炉结构的限制，烟气侧调节的调节范围有限，尤其是当煤种变化范围较大时，调节较为困难。随着当前节能减排形势的发展，汽轮机改造中提出大幅变化给水温度的需求，也对锅炉蒸汽温度调节提出更高要求。[0004]而蒸汽侧调节由于需要减温水，对机组循环经济性有较大影响。【发明内容】[0005]本发明的目的在于克服上述不足，提供一种锅炉蒸汽温度调节系统及工作方法，不仅能够精细的调节蒸汽温度，而且能够适应煤种、负荷、给水温度等各种因素变化影响，并降低因减温水调节温度造成的能量损失。[0006]为了达到上述目的，一种锅炉蒸汽温度调节系统，包括过热器组和再热器组，过热器组和再热器组的过热蒸汽和再热蒸汽出口的部分蒸汽连接至低温水换热器，低温水换热器并联于省煤器。[0007]所述过热器组与低温水换热器间设置有过热减温水。[0008]
