一种燃煤锅炉减温水调节过热蒸汽温度的系统及方法.pdf

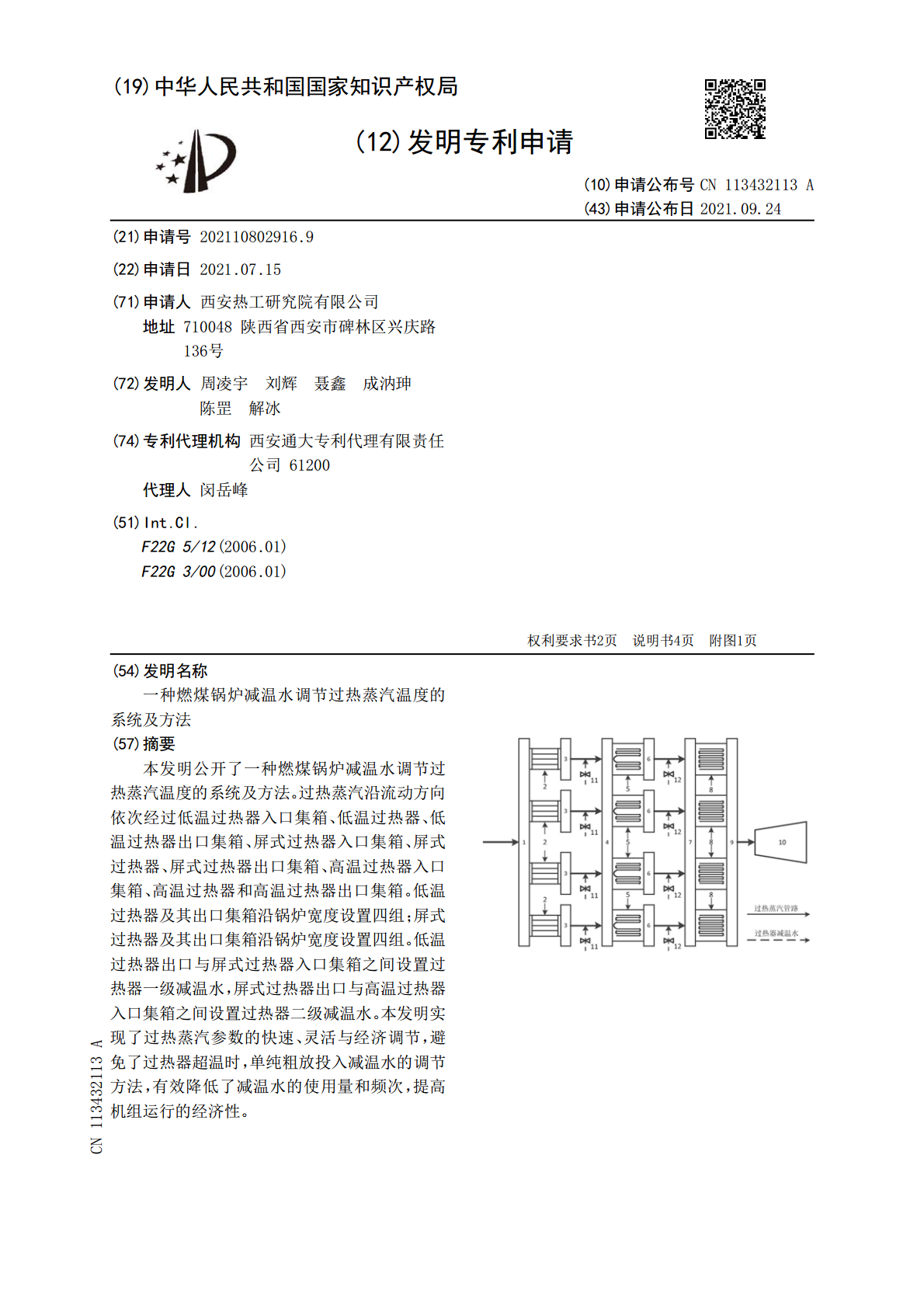

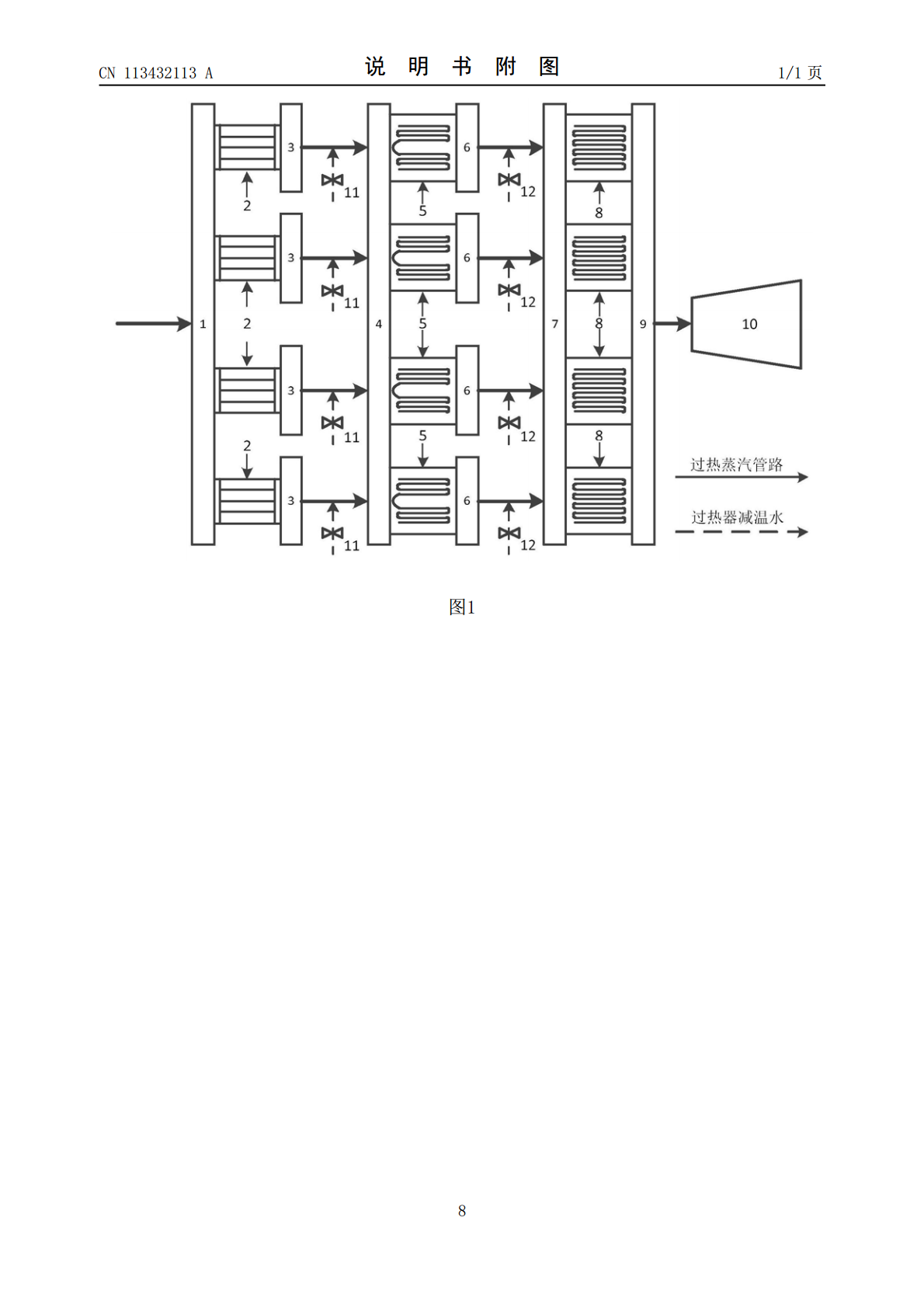

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN113432113A(43)申请公布日2021.09.24(21)申请号202110802916.9(22)申请日2021.07.15(71)申请人西安热工研究院有限公司地址710048陕西省西安市碑林区兴庆路136号(72)发明人周凌宇刘辉聂鑫成汭珅陈罡解冰(74)专利代理机构西安通大专利代理有限责任公司61200代理人闵岳峰(51)Int.Cl.F22G5/12(2006.01)F22G3/00(2006.01)权利要求书2页说明书4页附图1页(54)发明名称一种燃煤锅炉减温水调节过热蒸汽温度的系统及方法(57)摘要本发明公开了一种燃煤锅炉减温水调节过热蒸汽温度的系统及方法。过热蒸汽沿流动方向依次经过低温过热器入口集箱、低温过热器、低温过热器出口集箱、屏式过热器入口集箱、屏式过热器、屏式过热器出口集箱、高温过热器入口集箱、高温过热器和高温过热器出口集箱。低温过热器及其出口集箱沿锅炉宽度设置四组；屏式过热器及其出口集箱沿锅炉宽度设置四组。低温过热器出口与屏式过热器入口集箱之间设置过热器一级减温水，屏式过热器出口与高温过热器入口集箱之间设置过热器二级减温水。本发明实现了过热蒸汽参数的快速、灵活与经济调节，避免了过热器超温时，单纯粗放投入减温水的调节方法，有效降低了减温水的使用量和频次，提高机组运行的经济性。CN113432113ACN113432113A权利要求书1/2页1.一种燃煤锅炉减温水调节过热蒸汽温度的系统，其特征在于，包括低温过热器入口集箱(1)、低温过热器(2)、低温过热器出口集箱(3)、屏式过热器入口集箱(4)、屏式过热器(5)、屏式过热器出口集箱(6)、高温过热器入口集箱(7)、高温过热器(8)、高温过热器出口集箱(9)和汽轮机高压缸(10)；过热蒸汽由低温过热器入口集箱(1)进入到低温过热器(2)当中，经吸热作用后至低温过热器出口集箱(3)，低温过热器出口集箱(3)沿锅炉宽度方向布置四组，过热蒸汽经低温过热器出口集箱(3)进入屏式过热器入口集箱(4)；过热蒸汽由屏式过热器入口集箱(4)进入屏式过热器(5)当中，经吸热作用后至屏式过热器出口集箱(6)，屏式过热器出口集箱(6)沿锅炉宽度方向布置四组，过热蒸汽经屏式过热器出口集箱(6)进入高温过热器入口集箱(7)；进而过热蒸汽由高温过热器入口集箱(7)进入高温过热器(8)当中，经吸热作用后至高温过热器出口集箱(9)，最后进入汽轮机高压缸(10)做功。2.根据权利要求1所述的一种燃煤锅炉减温水调节过热蒸汽温度的系统，其特征在于，低温过热器出口集箱(3)和屏式过热器出口集箱(6)均安装有温度测点，能够实时监测并判断该对应受热面的吸热量大小，从而指导调节各出口集箱对应管道上的过热器减温水调节阀开度，从而调节过热蒸汽温度。3.根据权利要求1所述的一种燃煤锅炉减温水调节过热蒸汽温度的系统，其特征在于，低温过热器(2)的出口连接四组低温过热器出口集箱(3)，低温过热器出口集箱(3)沿锅炉宽度方向均匀布置。4.根据权利要求3所述的一种燃煤锅炉减温水调节过热蒸汽温度的系统，其特征在于，低温过热器出口集箱(3)连接的管道上布设有过热器一级减温水调节阀(11)，用以调节过热蒸汽温度。5.根据权利要求4所述的一种燃煤锅炉减温水调节过热蒸汽温度的系统，其特征在于，屏式过热器(5)的出口连接四组屏式过热器出口集箱(6)，屏式过热器出口集箱(6)沿锅炉宽度方向均匀布置。6.根据权利要求5所述的一种燃煤锅炉减温水调节过热蒸汽温度的系统，其特征在于，屏式过热器出口集箱(6)连接的管道上布设有过热器二级减温水调节阀(12)，用以调节过热蒸汽温度。7.一种燃煤锅炉减温水调节过热蒸汽温度的方法，其特征在于，该方法基于权利要求6所述的一种燃煤锅炉减温水调节过热蒸汽温度的系统，包括：锅炉过热蒸汽在进入汽轮机高压缸做功前，依次经过低温过热器(2)、屏式过热器(5)和高温过热器(8)；过热蒸汽首先由低温过热器入口集箱(1)进入，经低温过热器(2)吸热作用后至低温过热器出口集箱(3)，低温过热器(2)沿锅炉宽度方向布置，并均匀分为四组，每一组对应连接有低温过热器出口集箱(3)，在低温过热器的出口集箱装有温度测点，通过实时监测温度并与设计温度对比，由过热蒸汽连接管道上的过热器一级减温水调节阀(11)来精确调节蒸汽温度；接下来，过热蒸汽由屏式过热器入口集箱(4)进入，经屏式过热器(5)吸热作用后至屏式过热器出口集箱(6)，屏式过热器(5)沿锅炉宽度方向布置，并均匀分为四组，每一组对应连接有屏式过热器出口集箱(6)，在屏式过热器的出口集箱装有温度测点，通过实时监测温度并与设计温度对比，由过热蒸汽连接管道上的过热器二级减温水调节阀(12)来精
