一种暖气片表面用粉末涂料及其制备方法.pdf

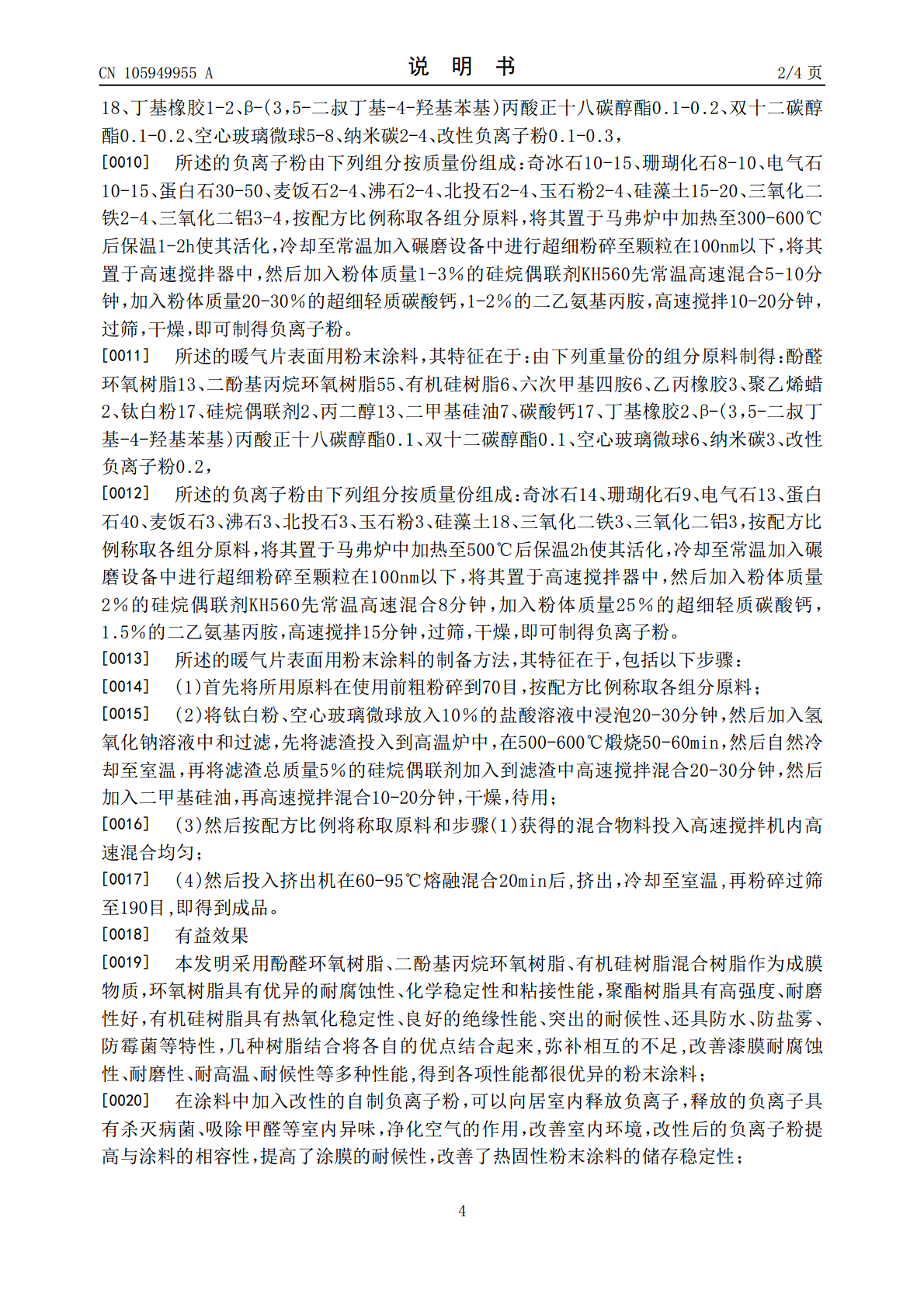

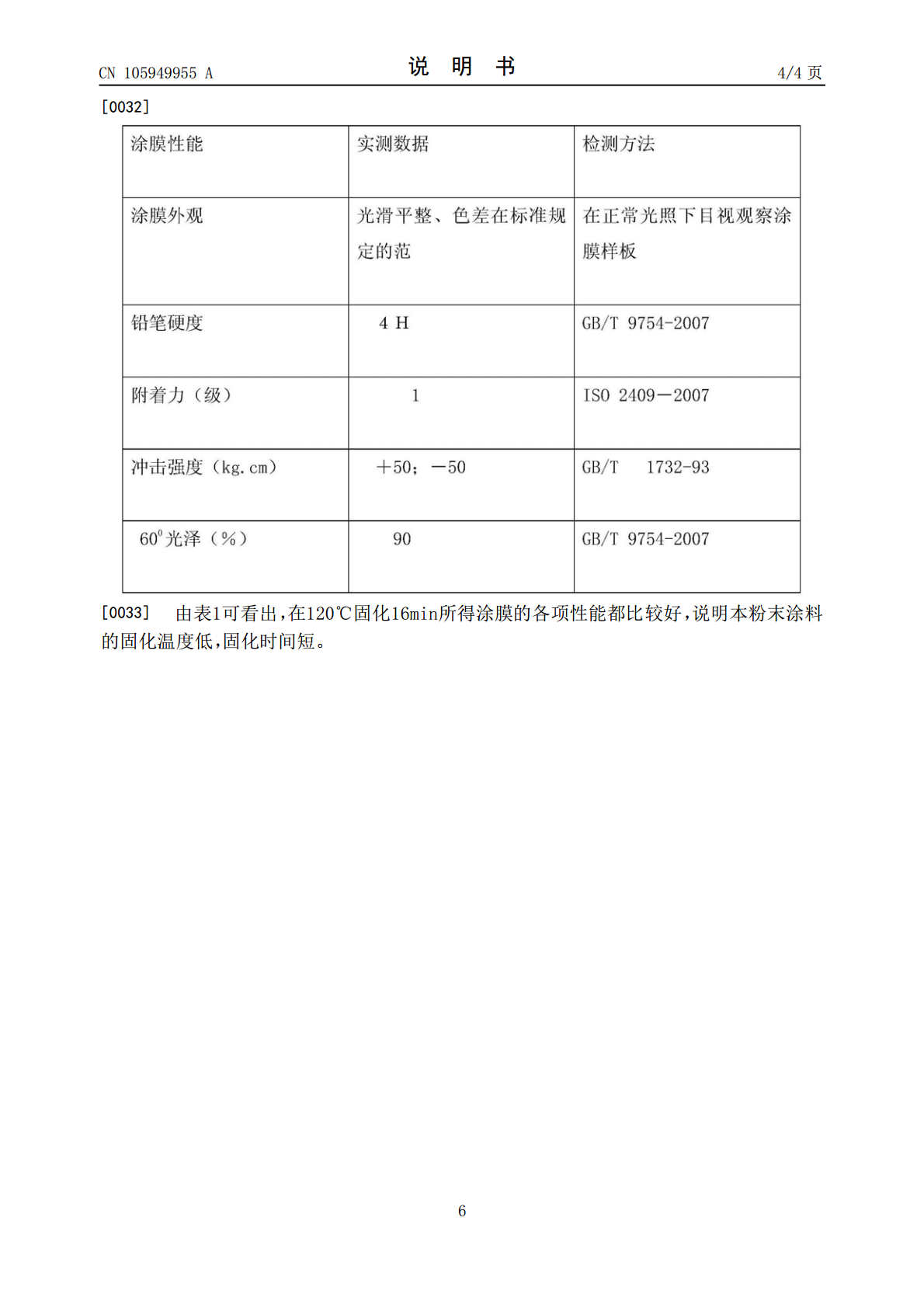

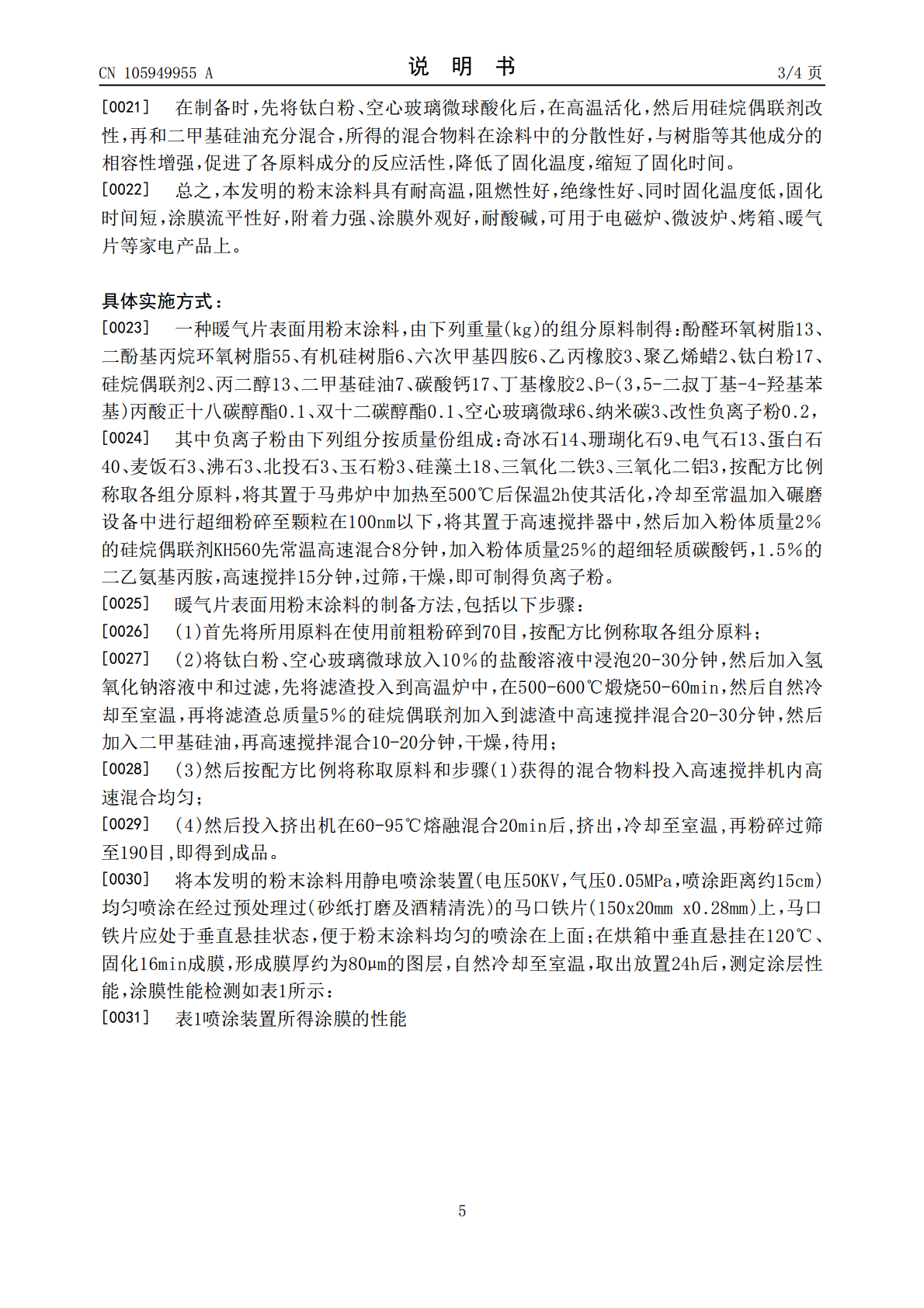

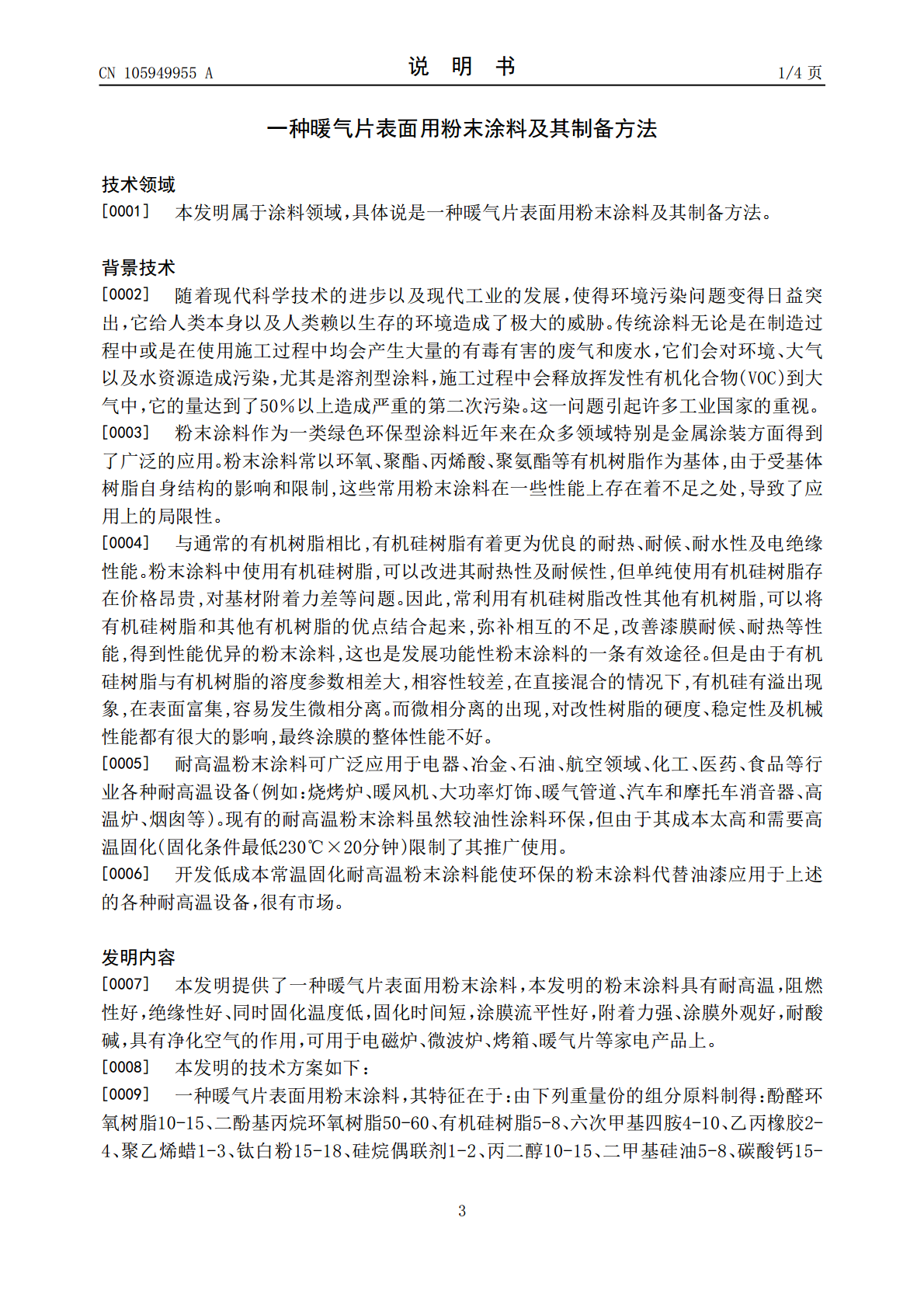

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105949955A(43)申请公布日2016.09.21(21)申请号201610418071.2C09D5/18(2006.01)(22)申请日2016.06.08C09D5/25(2006.01)C09D5/14(2006.01)(71)申请人合肥市燕美粉末涂料有限公司C09D5/08(2006.01)地址230088安徽省合肥市高新区柏堰科C09D7/12(2006.01)技园石楠路17号(72)发明人陈俊刘学涛赵遵刚霍柏林李正孙红兴(74)专利代理机构安徽合肥华信知识产权代理有限公司34112代理人余成俊(51)Int.Cl.C09D163/00(2006.01)C09D163/04(2006.01)C09D183/04(2006.01)C09D5/03(2006.01)权利要求书1页说明书4页(54)发明名称一种暖气片表面用粉末涂料及其制备方法(57)摘要本发明提供了一种暖气片表面用粉末涂料，由下列重量份的组分原料制得：酚醛环氧树脂10-15、二酚基丙烷环氧树脂50-60、有机硅树脂5-8、六次甲基四胺4-10、乙丙橡胶2-4、聚乙烯蜡1-3、钛白粉15-18、硅烷偶联剂1-2、丙二醇10-15、二甲基硅油5-8、碳酸钙15-18、丁基橡胶1-2、β-(3，5-二叔丁基-4-羟基苯基)丙酸正十八碳醇酯0.1-0.2、双十二碳醇酯0.1-0.2、空心玻璃微球5-8、纳米碳2-4、改性负离子粉0.1-0.3。本发明的粉末涂料具有耐高温，阻燃性好，绝缘性好、同时固化温度低，固化时间短，涂膜流平性好，附着力强、涂膜外观好，耐酸碱，可用于电磁炉、微波炉、烤箱、暖气片等家电产品上，还可以起到净化空气的作用。CN105949955ACN105949955A权利要求书1/1页1.一种暖气片表面用粉末涂料，其特征在于：由下列重量份的组分原料制得：酚醛环氧树脂10-15、二酚基丙烷环氧树脂50-60、有机硅树脂5-8、六次甲基四胺4-10、乙丙橡胶2-4、聚乙烯蜡1-3、钛白粉15-18、硅烷偶联剂1-2、丙二醇10-15、二甲基硅油5-8、碳酸钙15-18、丁基橡胶1-2、β-(3，5-二叔丁基-4-羟基苯基)丙酸正十八碳醇酯0.1-0.2、双十二碳醇酯0.1-0.2、空心玻璃微球5-8、纳米碳2-4、改性负离子粉0.1-0.3，所述的负离子粉由下列组分按质量份组成：奇冰石10-15、珊瑚化石8-10、电气石10-15、蛋白石30-50、麦饭石2-4、沸石2-4、北投石2-4、玉石粉2-4、硅藻土15-20、三氧化二铁2-4、三氧化二铝3-4，按配方比例称取各组分原料，将其置于马弗炉中加热至300-600℃后保温1-2h使其活化，冷却至常温加入碾磨设备中进行超细粉碎至颗粒在100nm以下，将其置于高速搅拌器中，然后加入粉体质量1-3%的硅烷偶联剂KH560先常温高速混合5-10分钟，加入粉体质量20-30%的超细轻质碳酸钙，1-2%的二乙氨基丙胺，高速搅拌10-20分钟，过筛，干燥，即可制得负离子粉。2.根据权利要求1所述的暖气片表面用粉末涂料，其特征在于：由下列重量份的组分原料制得：酚醛环氧树脂13、二酚基丙烷环氧树脂55、有机硅树脂6、六次甲基四胺6、乙丙橡胶3、聚乙烯蜡2、钛白粉17、硅烷偶联剂2、丙二醇13、二甲基硅油7、碳酸钙17、丁基橡胶2、β-(3，5-二叔丁基-4-羟基苯基)丙酸正十八碳醇酯0.1、双十二碳醇酯0.1、空心玻璃微球6、纳米碳3、改性负离子粉0.2，所述的负离子粉由下列组分按质量份组成：奇冰石14、珊瑚化石9、电气石13、蛋白石40、麦饭石3、沸石3、北投石3、玉石粉3、硅藻土18、三氧化二铁3、三氧化二铝3，按配方比例称取各组分原料，将其置于马弗炉中加热至500℃后保温2h使其活化，冷却至常温加入碾磨设备中进行超细粉碎至颗粒在100nm以下，将其置于高速搅拌器中，然后加入粉体质量2%的硅烷偶联剂KH560先常温高速混合8分钟，加入粉体质量25%的超细轻质碳酸钙，1.5%的二乙氨基丙胺，高速搅拌15分钟，过筛，干燥，即可制得负离子粉。3.如权利要求1所述的暖气片表面用粉末涂料的制备方法，其特征在于，包括以下步骤：（1）首先将所用原料在使用前粗粉碎到70目，按配方比例称取各组分原料；（2）将钛白粉、空心玻璃微球放入10%的盐酸溶液中浸泡20-30分钟，然后加入氢氧化钠溶液中和过滤，先将滤渣投入到高温炉中，在500-600℃煅烧50-60min，然后自然冷却至室温，再将滤渣总质量5%的硅烷偶联剂加入到滤渣中高速搅拌混合20-30分钟，然后加入二甲基硅油，再高速搅拌混合10-20分钟，干燥，待用；（3）然后按配方比例将称取原料和步骤
