一种消毒柜外表面用粉末涂料及其制备方法.pdf

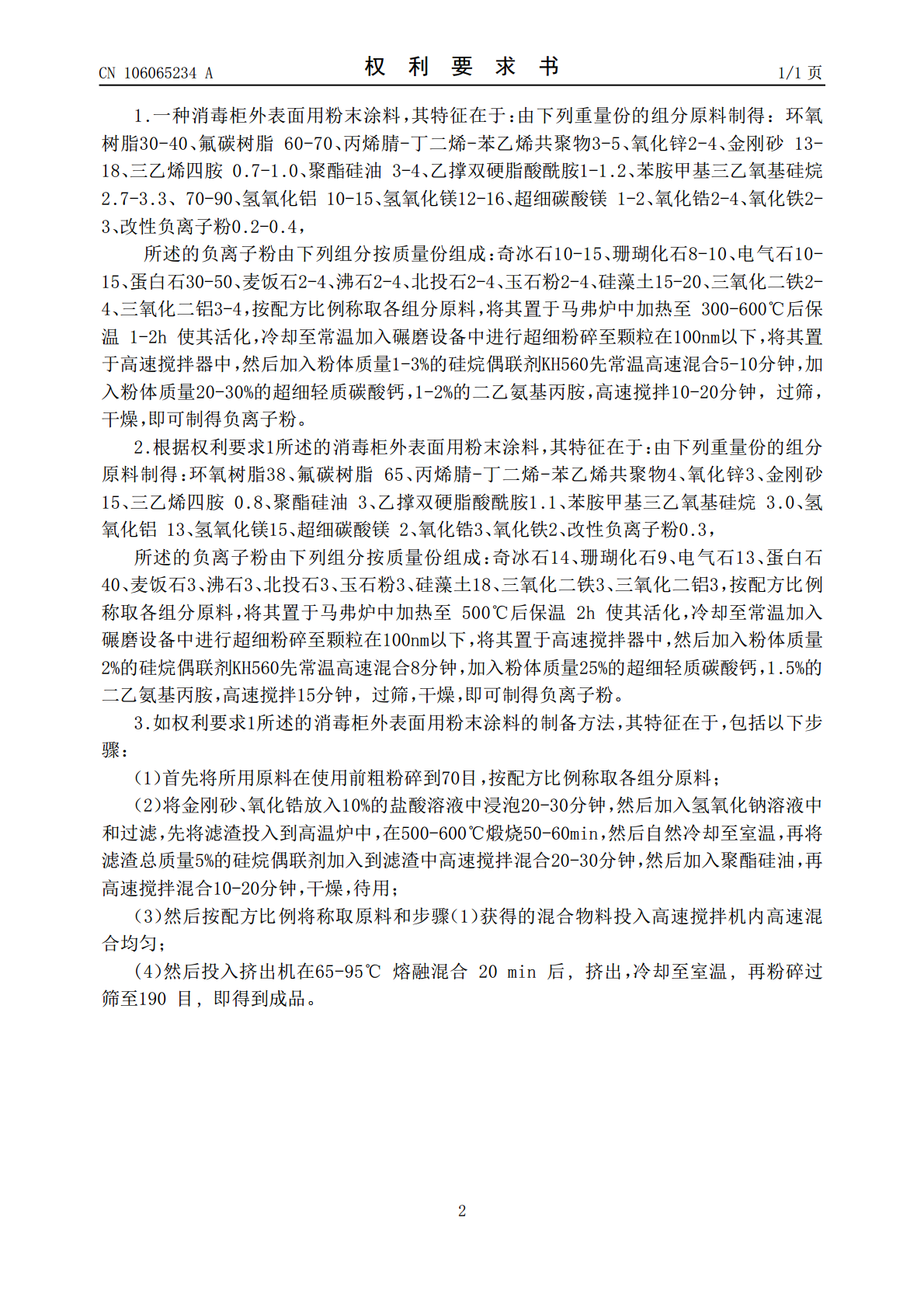

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106065234A(43)申请公布日2016.11.02(21)申请号201610418052.XC09D5/18(2006.01)(22)申请日2016.06.08(71)申请人合肥市燕美粉末涂料有限公司地址230088安徽省合肥市高新区柏堰科技园石楠路17号(72)发明人陈俊刘学涛赵遵刚霍柏林李正孙红兴(74)专利代理机构安徽合肥华信知识产权代理有限公司34112代理人余成俊(51)Int.Cl.C09D127/12(2006.01)C09D163/00(2006.01)C09D7/12(2006.01)C09D5/03(2006.01)权利要求书1页说明书4页(54)发明名称一种消毒柜外表面用粉末涂料及其制备方法(57)摘要本发明提供了一种消毒柜外表面用粉末涂料，由下列重量份的组分原料制得：环氧树脂30-40、氟碳树脂60-70、丙烯腈-丁二烯-苯乙烯共聚物3-5、氧化锌2-4、金刚砂13-18、三乙烯四胺0.7-1.0、聚酯硅油3-4、乙撑双硬脂酸酰胺1-1.2、苯胺甲基三乙氧基硅烷2.7-3.3、70-90、氢氧化铝10-15、氢氧化镁12-16、超细碳酸镁1-2、氧化锆2-4、氧化铁2-3、改性负离子粉0.2-0.4。本发明的粉末涂料具有耐高温，阻燃性好，绝缘性好、储存稳定性好，同时固化温度低，固化时间短，涂膜流平性好，附着力强、涂膜外观好，耐酸碱，可以净化空气；可用于电磁炉、微波炉、烤箱、消毒柜等家电产品上。CN106065234ACN106065234A权利要求书1/1页1.一种消毒柜外表面用粉末涂料，其特征在于：由下列重量份的组分原料制得：环氧树脂30-40、氟碳树脂60-70、丙烯腈-丁二烯-苯乙烯共聚物3-5、氧化锌2-4、金刚砂13-18、三乙烯四胺0.7-1.0、聚酯硅油3-4、乙撑双硬脂酸酰胺1-1.2、苯胺甲基三乙氧基硅烷2.7-3.3、70-90、氢氧化铝10-15、氢氧化镁12-16、超细碳酸镁1-2、氧化锆2-4、氧化铁2-3、改性负离子粉0.2-0.4，所述的负离子粉由下列组分按质量份组成：奇冰石10-15、珊瑚化石8-10、电气石10-15、蛋白石30-50、麦饭石2-4、沸石2-4、北投石2-4、玉石粉2-4、硅藻土15-20、三氧化二铁2-4、三氧化二铝3-4，按配方比例称取各组分原料，将其置于马弗炉中加热至300-600℃后保温1-2h使其活化，冷却至常温加入碾磨设备中进行超细粉碎至颗粒在100nm以下，将其置于高速搅拌器中，然后加入粉体质量1-3%的硅烷偶联剂KH560先常温高速混合5-10分钟，加入粉体质量20-30%的超细轻质碳酸钙，1-2%的二乙氨基丙胺，高速搅拌10-20分钟，过筛，干燥，即可制得负离子粉。2.根据权利要求1所述的消毒柜外表面用粉末涂料，其特征在于：由下列重量份的组分原料制得：环氧树脂38、氟碳树脂65、丙烯腈-丁二烯-苯乙烯共聚物4、氧化锌3、金刚砂15、三乙烯四胺0.8、聚酯硅油3、乙撑双硬脂酸酰胺1.1、苯胺甲基三乙氧基硅烷3.0、氢氧化铝13、氢氧化镁15、超细碳酸镁2、氧化锆3、氧化铁2、改性负离子粉0.3，所述的负离子粉由下列组分按质量份组成：奇冰石14、珊瑚化石9、电气石13、蛋白石40、麦饭石3、沸石3、北投石3、玉石粉3、硅藻土18、三氧化二铁3、三氧化二铝3，按配方比例称取各组分原料，将其置于马弗炉中加热至500℃后保温2h使其活化，冷却至常温加入碾磨设备中进行超细粉碎至颗粒在100nm以下，将其置于高速搅拌器中，然后加入粉体质量2%的硅烷偶联剂KH560先常温高速混合8分钟，加入粉体质量25%的超细轻质碳酸钙，1.5%的二乙氨基丙胺，高速搅拌15分钟，过筛，干燥，即可制得负离子粉。3.如权利要求1所述的消毒柜外表面用粉末涂料的制备方法，其特征在于，包括以下步骤：（1）首先将所用原料在使用前粗粉碎到70目，按配方比例称取各组分原料；（2）将金刚砂、氧化锆放入10%的盐酸溶液中浸泡20-30分钟，然后加入氢氧化钠溶液中和过滤，先将滤渣投入到高温炉中，在500-600℃煅烧50-60min，然后自然冷却至室温，再将滤渣总质量5%的硅烷偶联剂加入到滤渣中高速搅拌混合20-30分钟，然后加入聚酯硅油，再高速搅拌混合10-20分钟，干燥，待用；（3）然后按配方比例将称取原料和步骤（1）获得的混合物料投入高速搅拌机内高速混合均匀；(4）然后投入挤出机在65-95℃熔融混合20min后,挤出，冷却至室温,再粉碎过筛至190目,即得到成品。2CN106065234A说明书1/4页一种消毒柜外表面用粉末涂料及其制备方法技术领域[0001]本发明属于涂料领域，具体说是一种消毒柜
