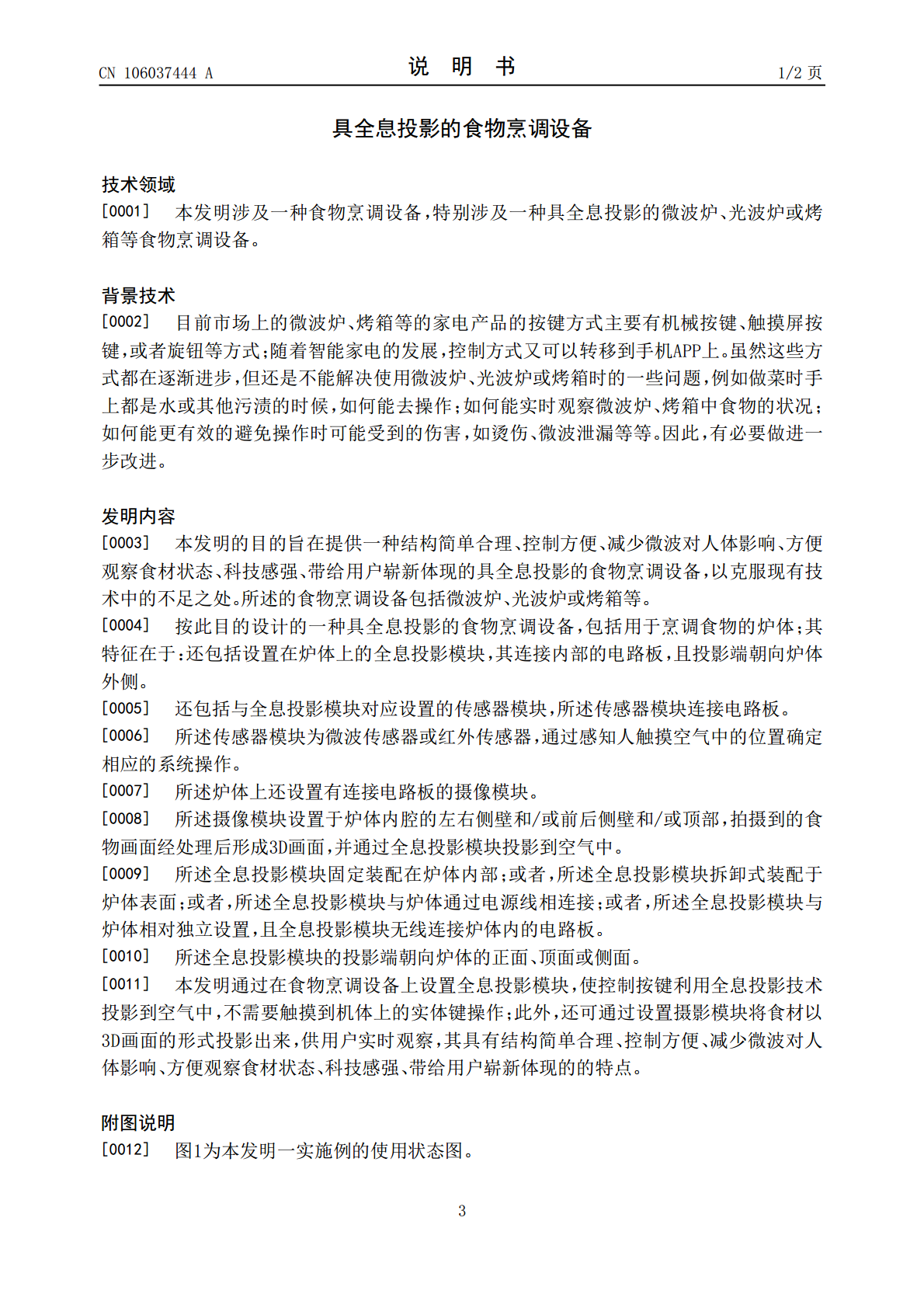

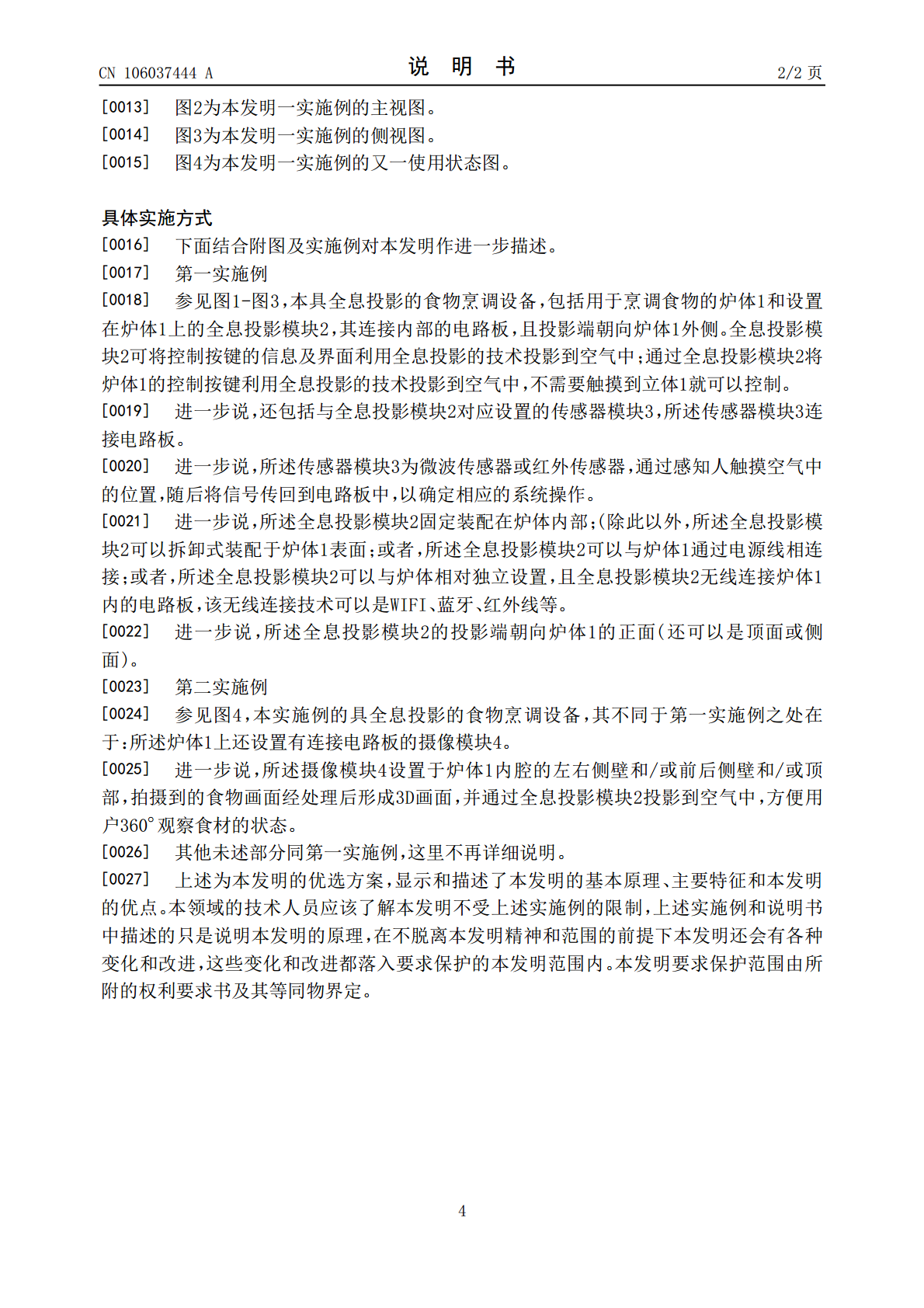

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106037444A(43)申请公布日2016.10.26(21)申请号201610562125.2(22)申请日2016.07.14(71)申请人广东格兰仕集团有限公司地址528300广东省佛山市顺德区容桂大道南25号(72)发明人朱培化王守国(74)专利代理机构佛山市粤顺知识产权代理事务所44264代理人唐强熙(51)Int.Cl.A47J27/00(2006.01)A47J36/00(2006.01)G03B35/18(2006.01)权利要求书1页说明书2页附图2页(54)发明名称具全息投影的食物烹调设备(57)摘要一种具全息投影的食物烹调设备，包括用于烹调食物的炉体和设置在炉体上的全息投影模块，其连接内部的电路板，且投影端朝向炉体外侧。本发明通过在食物烹调设备上设置全息投影模块，使控制按键利用全息投影技术投影到空气中，不需要触摸到机体上的实体键操作；此外，还可通过设置摄影模块将食材以3D画面的形式投影出来，供用户实时观察。其具有结构简单合理、控制方便、减少微波对人体影响、方便观察食材状态、科技感强、带给用户崭新体现的特点。CN106037444ACN106037444A权利要求书1/1页1.一种具全息投影的食物烹调设备，包括用于烹调食物的炉体(1)；其特征在于：还包括设置在炉体(1)上的全息投影模块(2)，其连接内部的电路板，且投影端朝向炉体(1)外侧。2.根据权利要求1所述具全息投影的食物烹调设备，其特征在于：还包括与全息投影模块(2)对应设置的传感器模块(3)，所述传感器模块(3)连接电路板。3.根据权利要求2所述具全息投影的食物烹调设备，其特征在于：所述传感器模块(3)为微波传感器或红外传感器，通过感知人触摸空气中的位置确定相应的系统操作。4.根据权利要求3所述具全息投影的食物烹调设备，其特征在于：所述炉体(1)上还设置有连接电路板的摄像模块(4)。5.根据权利要求4所述具全息投影的食物烹调设备，其特征在于：所述摄像模块(4)设置于炉体(1)内腔的左右侧壁和/或前后侧壁和/或顶部，拍摄到的食物画面经处理后形成3D画面，并通过全息投影模块(2)投影到空气中。6.根据权利要求1-5任一项所述具全息投影的食物烹调设备，其特征在于：所述全息投影模块(2)固定装配在炉体(1)内部；或者，所述全息投影模块(2)拆卸式装配于炉体(1)表面；或者，所述全息投影模块(2)与炉体(1)通过电源线相连接；或者，所述全息投影模块(2)与炉体(1)相对独立设置，且全息投影模块(2)无线连接炉体(1)内的电路板。7.根据权利要求6所述具全息投影的食物烹调设备，其特征在于：所述全息投影模块(2)的投影端朝向炉体(1)的正面、顶面或侧面。2CN106037444A说明书1/2页具全息投影的食物烹调设备技术领域[0001]本发明涉及一种食物烹调设备，特别涉及一种具全息投影的微波炉、光波炉或烤箱等食物烹调设备。背景技术[0002]目前市场上的微波炉、烤箱等的家电产品的按键方式主要有机械按键、触摸屏按键，或者旋钮等方式；随着智能家电的发展，控制方式又可以转移到手机APP上。虽然这些方式都在逐渐进步，但还是不能解决使用微波炉、光波炉或烤箱时的一些问题，例如做菜时手上都是水或其他污渍的时候，如何能去操作；如何能实时观察微波炉、烤箱中食物的状况；如何能更有效的避免操作时可能受到的伤害，如烫伤、微波泄漏等等。因此，有必要做进一步改进。发明内容[0003]本发明的目的旨在提供一种结构简单合理、控制方便、减少微波对人体影响、方便观察食材状态、科技感强、带给用户崭新体现的具全息投影的食物烹调设备，以克服现有技术中的不足之处。所述的食物烹调设备包括微波炉、光波炉或烤箱等。[0004]按此目的设计的一种具全息投影的食物烹调设备，包括用于烹调食物的炉体；其特征在于：还包括设置在炉体上的全息投影模块，其连接内部的电路板，且投影端朝向炉体外侧。[0005]还包括与全息投影模块对应设置的传感器模块，所述传感器模块连接电路板。[0006]所述传感器模块为微波传感器或红外传感器，通过感知人触摸空气中的位置确定相应的系统操作。[0007]所述炉体上还设置有连接电路板的摄像模块。[0008]所述摄像模块设置于炉体内腔的左右侧壁和/或前后侧壁和/或顶部，拍摄到的食物画面经处理后形成3D画面，并通过全息投影模块投影到空气中。[0009]所述全息投影模块固定装配在炉体内部；或者，所述全息投影模块拆卸式装配于炉体表面；或者，所述全息投影模块与炉体通过电源线相连接；或者，所述全息投影模块与炉体相对独立设置，且全息投影模块无线连接炉体内的电路板。[0010]所述全息投影模块的投影端朝向炉体的正面、顶面或侧面。[001
