一种用于熔盐系统的蒸汽回收装置.pdf

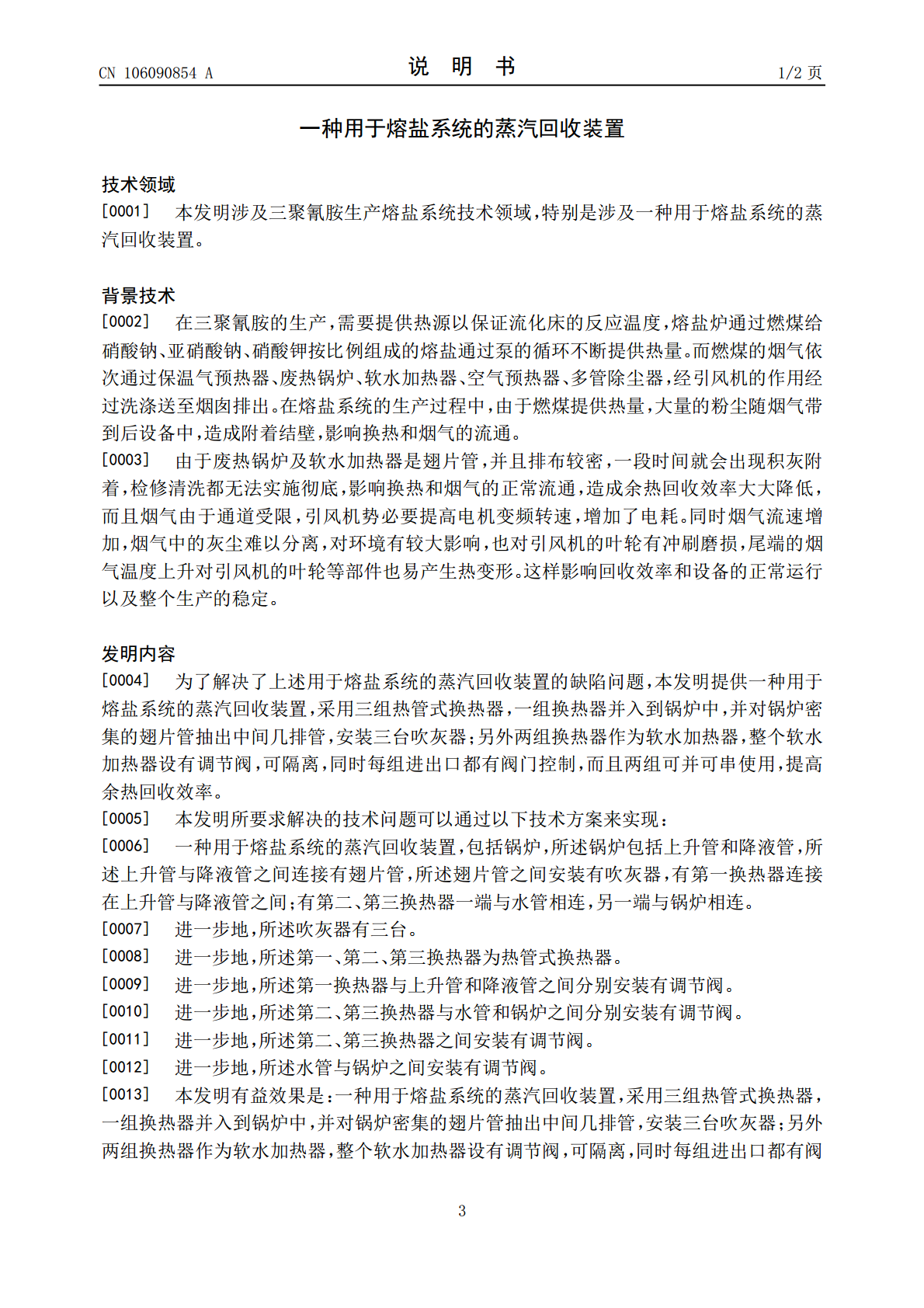

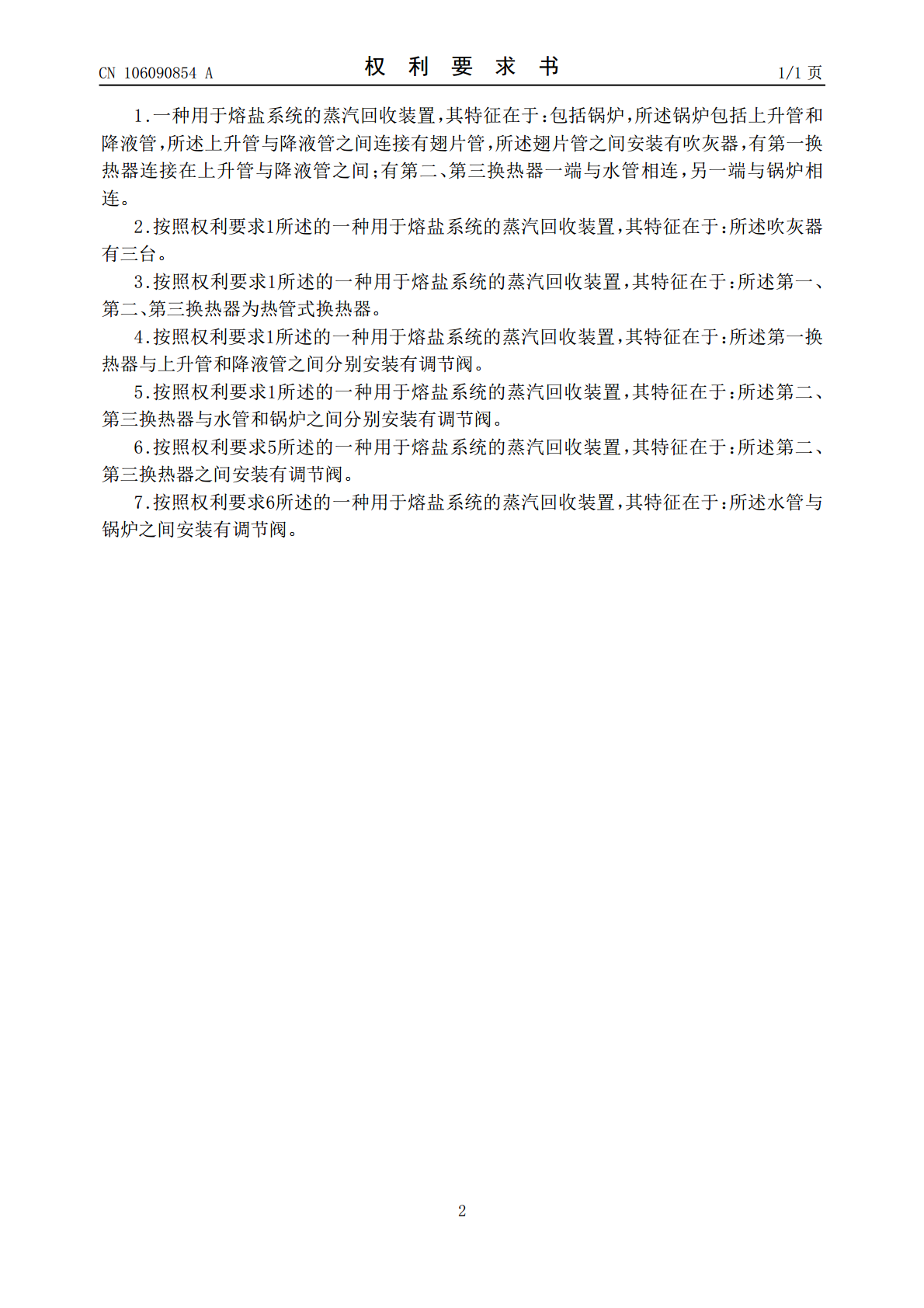

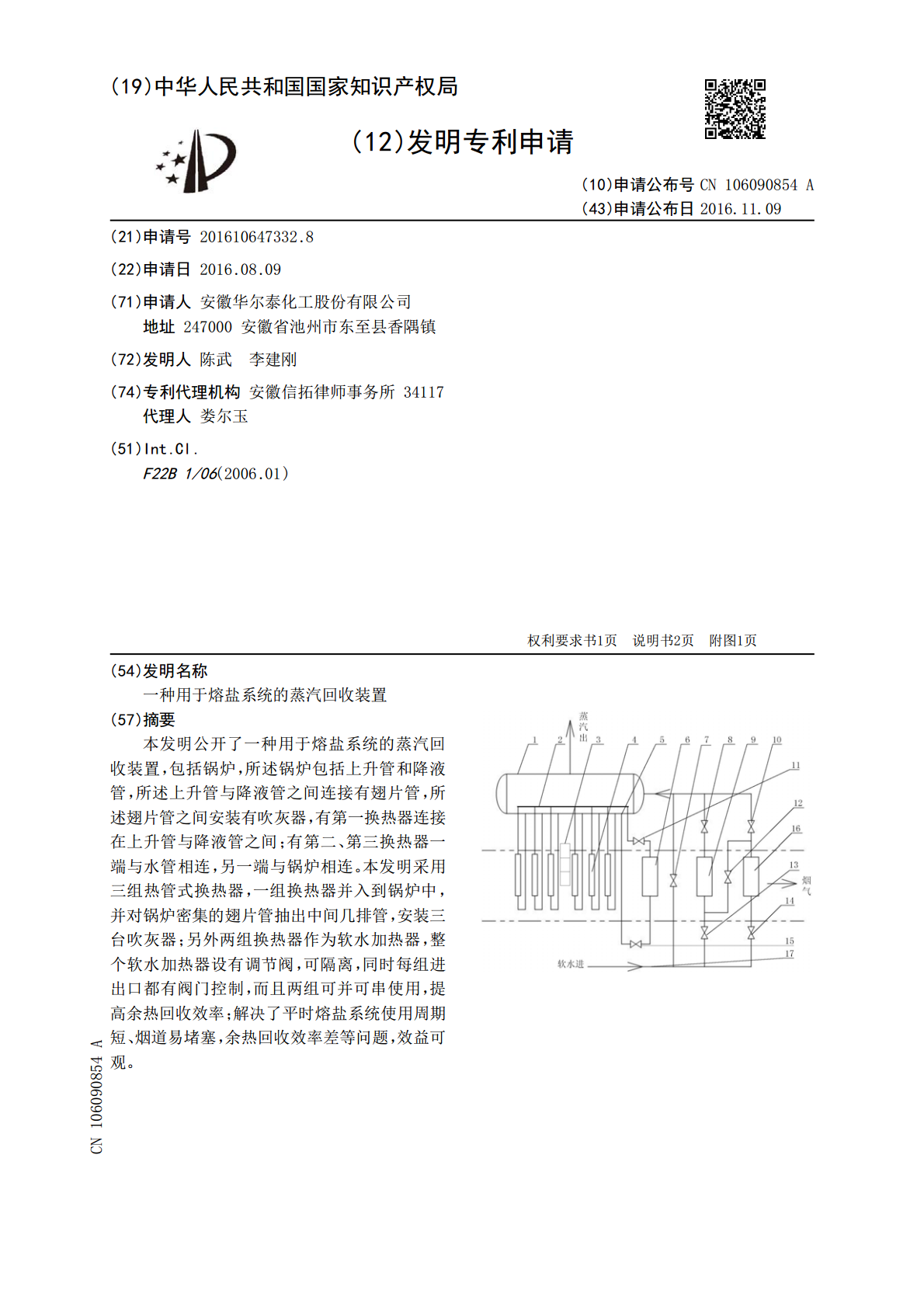

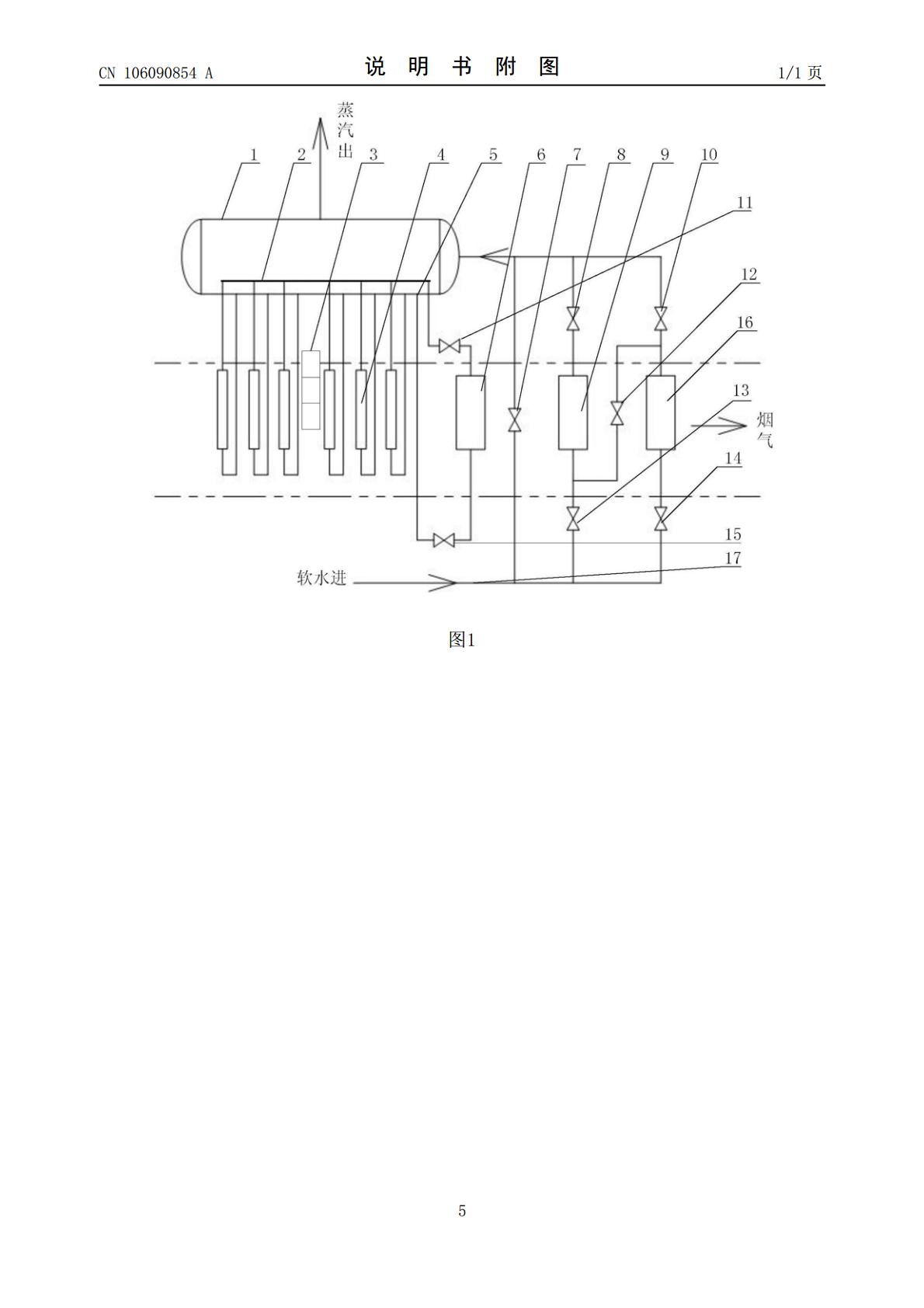

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106090854A(43)申请公布日2016.11.09(21)申请号201610647332.8(22)申请日2016.08.09(71)申请人安徽华尔泰化工股份有限公司地址247000安徽省池州市东至县香隅镇(72)发明人陈武李建刚(74)专利代理机构安徽信拓律师事务所34117代理人娄尔玉(51)Int.Cl.F22B1/06(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种用于熔盐系统的蒸汽回收装置(57)摘要本发明公开了一种用于熔盐系统的蒸汽回收装置，包括锅炉，所述锅炉包括上升管和降液管，所述上升管与降液管之间连接有翅片管，所述翅片管之间安装有吹灰器，有第一换热器连接在上升管与降液管之间；有第二、第三换热器一端与水管相连，另一端与锅炉相连。本发明采用三组热管式换热器，一组换热器并入到锅炉中，并对锅炉密集的翅片管抽出中间几排管，安装三台吹灰器；另外两组换热器作为软水加热器，整个软水加热器设有调节阀，可隔离，同时每组进出口都有阀门控制，而且两组可并可串使用，提高余热回收效率；解决了平时熔盐系统使用周期短、烟道易堵塞，余热回收效率差等问题，效益可观。CN106090854ACN106090854A权利要求书1/1页1.一种用于熔盐系统的蒸汽回收装置，其特征在于：包括锅炉，所述锅炉包括上升管和降液管，所述上升管与降液管之间连接有翅片管，所述翅片管之间安装有吹灰器，有第一换热器连接在上升管与降液管之间；有第二、第三换热器一端与水管相连，另一端与锅炉相连。2.按照权利要求1所述的一种用于熔盐系统的蒸汽回收装置，其特征在于：所述吹灰器有三台。3.按照权利要求1所述的一种用于熔盐系统的蒸汽回收装置，其特征在于：所述第一、第二、第三换热器为热管式换热器。4.按照权利要求1所述的一种用于熔盐系统的蒸汽回收装置，其特征在于：所述第一换热器与上升管和降液管之间分别安装有调节阀。5.按照权利要求1所述的一种用于熔盐系统的蒸汽回收装置，其特征在于：所述第二、第三换热器与水管和锅炉之间分别安装有调节阀。6.按照权利要求5所述的一种用于熔盐系统的蒸汽回收装置，其特征在于：所述第二、第三换热器之间安装有调节阀。7.按照权利要求6所述的一种用于熔盐系统的蒸汽回收装置，其特征在于：所述水管与锅炉之间安装有调节阀。2CN106090854A说明书1/2页一种用于熔盐系统的蒸汽回收装置技术领域[0001]本发明涉及三聚氰胺生产熔盐系统技术领域，特别是涉及一种用于熔盐系统的蒸汽回收装置。背景技术[0002]在三聚氰胺的生产，需要提供热源以保证流化床的反应温度，熔盐炉通过燃煤给硝酸钠、亚硝酸钠、硝酸钾按比例组成的熔盐通过泵的循环不断提供热量。而燃煤的烟气依次通过保温气预热器、废热锅炉、软水加热器、空气预热器、多管除尘器，经引风机的作用经过洗涤送至烟囱排出。在熔盐系统的生产过程中，由于燃煤提供热量，大量的粉尘随烟气带到后设备中，造成附着结壁，影响换热和烟气的流通。[0003]由于废热锅炉及软水加热器是翅片管，并且排布较密，一段时间就会出现积灰附着，检修清洗都无法实施彻底，影响换热和烟气的正常流通，造成余热回收效率大大降低，而且烟气由于通道受限，引风机势必要提高电机变频转速，增加了电耗。同时烟气流速增加，烟气中的灰尘难以分离，对环境有较大影响，也对引风机的叶轮有冲刷磨损，尾端的烟气温度上升对引风机的叶轮等部件也易产生热变形。这样影响回收效率和设备的正常运行以及整个生产的稳定。发明内容[0004]为了解决了上述用于熔盐系统的蒸汽回收装置的缺陷问题，本发明提供一种用于熔盐系统的蒸汽回收装置，采用三组热管式换热器，一组换热器并入到锅炉中，并对锅炉密集的翅片管抽出中间几排管，安装三台吹灰器；另外两组换热器作为软水加热器，整个软水加热器设有调节阀，可隔离，同时每组进出口都有阀门控制，而且两组可并可串使用，提高余热回收效率。[0005]本发明所要求解决的技术问题可以通过以下技术方案来实现：[0006]一种用于熔盐系统的蒸汽回收装置，包括锅炉，所述锅炉包括上升管和降液管，所述上升管与降液管之间连接有翅片管，所述翅片管之间安装有吹灰器，有第一换热器连接在上升管与降液管之间；有第二、第三换热器一端与水管相连，另一端与锅炉相连。[0007]进一步地，所述吹灰器有三台。[0008]进一步地，所述第一、第二、第三换热器为热管式换热器。[0009]进一步地，所述第一换热器与上升管和降液管之间分别安装有调节阀。[0010]进一步地，所述第二、第三换热器与水管和锅炉之间分别安装有调节阀。[0011]进一步地，所述第二、第三换热器之间安装有调节阀。[0012]进一步地，所述水管与锅炉之间安装有调节阀
