一种移动管板式的熔盐蒸汽发生装置.pdf

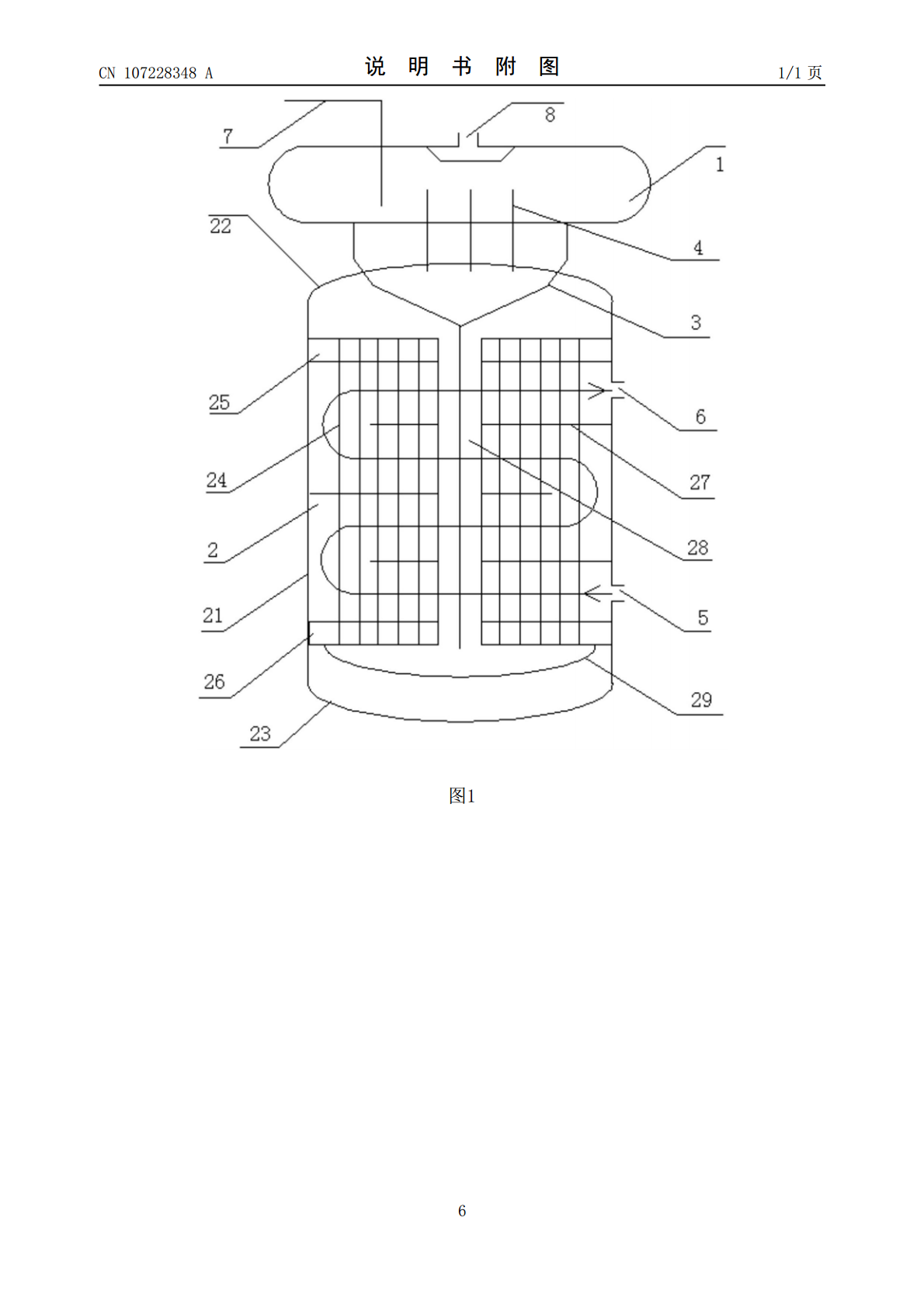

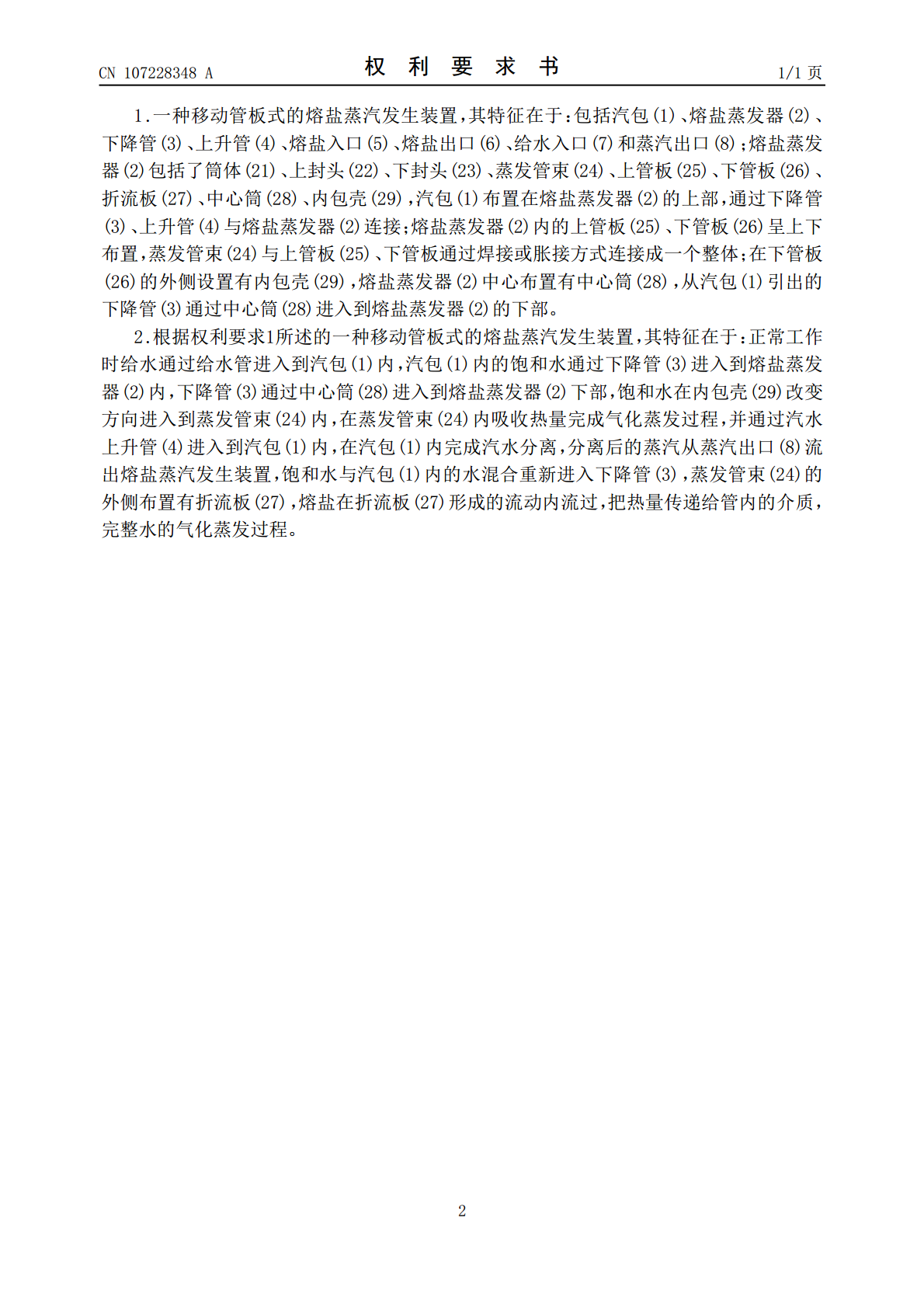

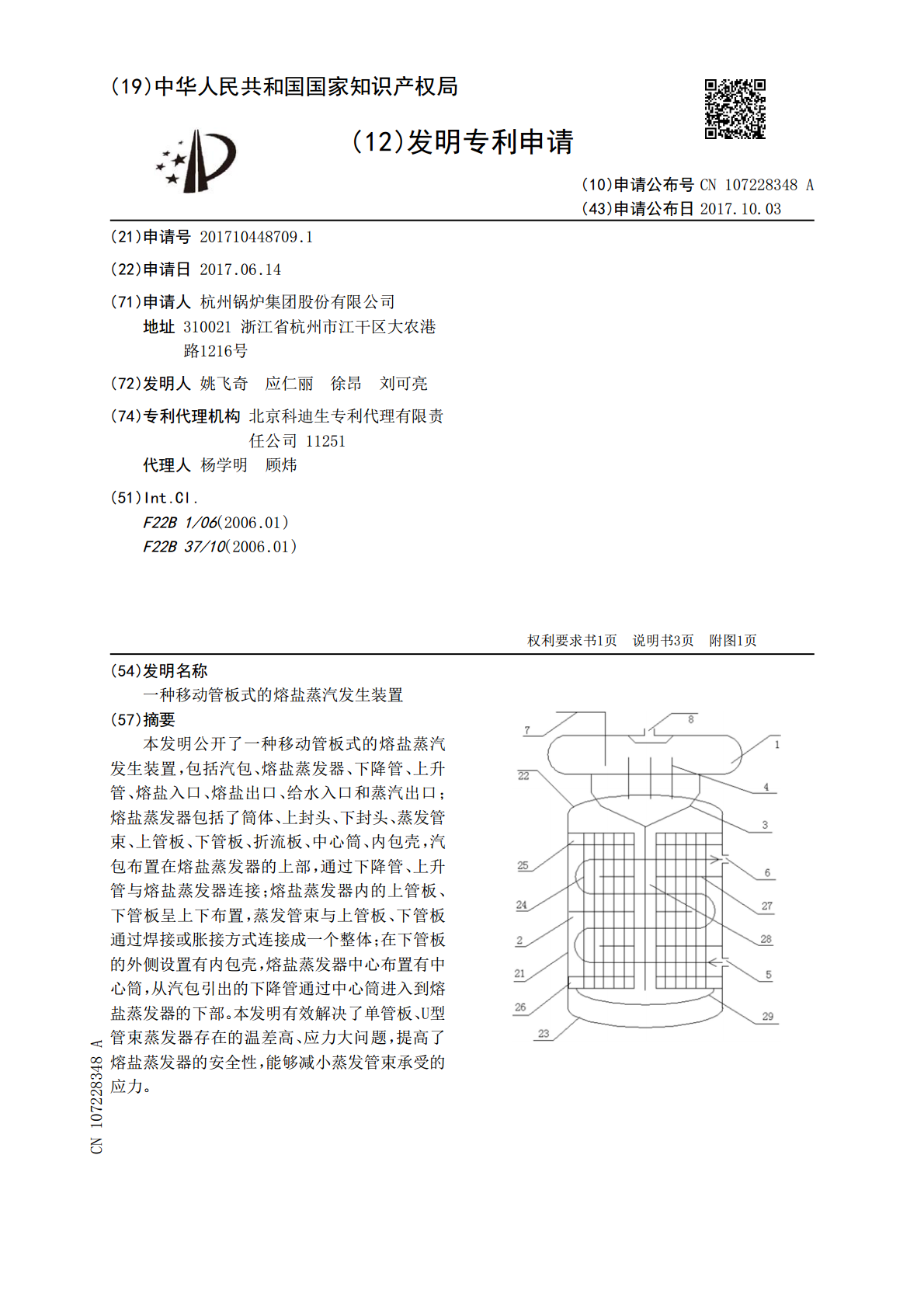

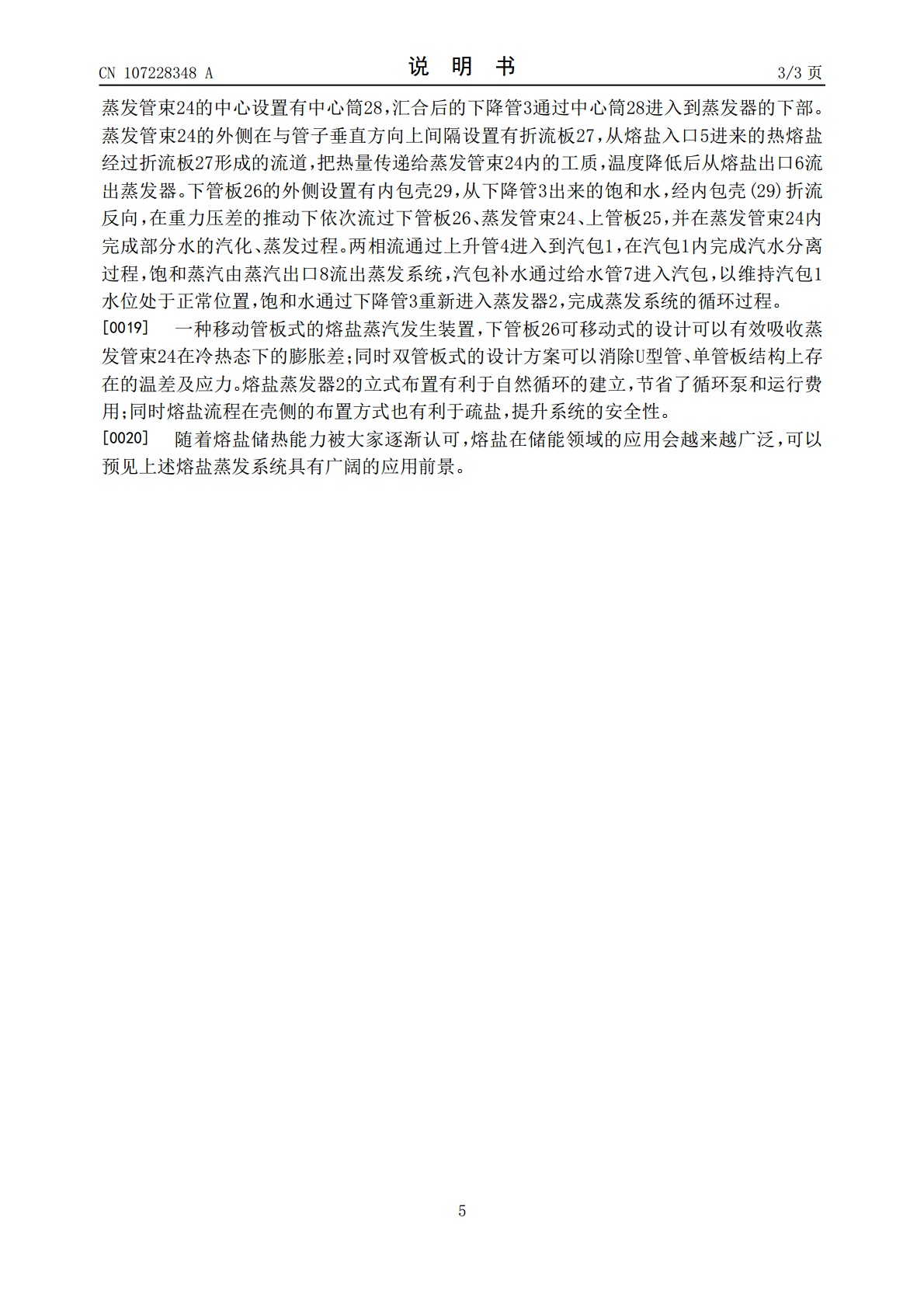

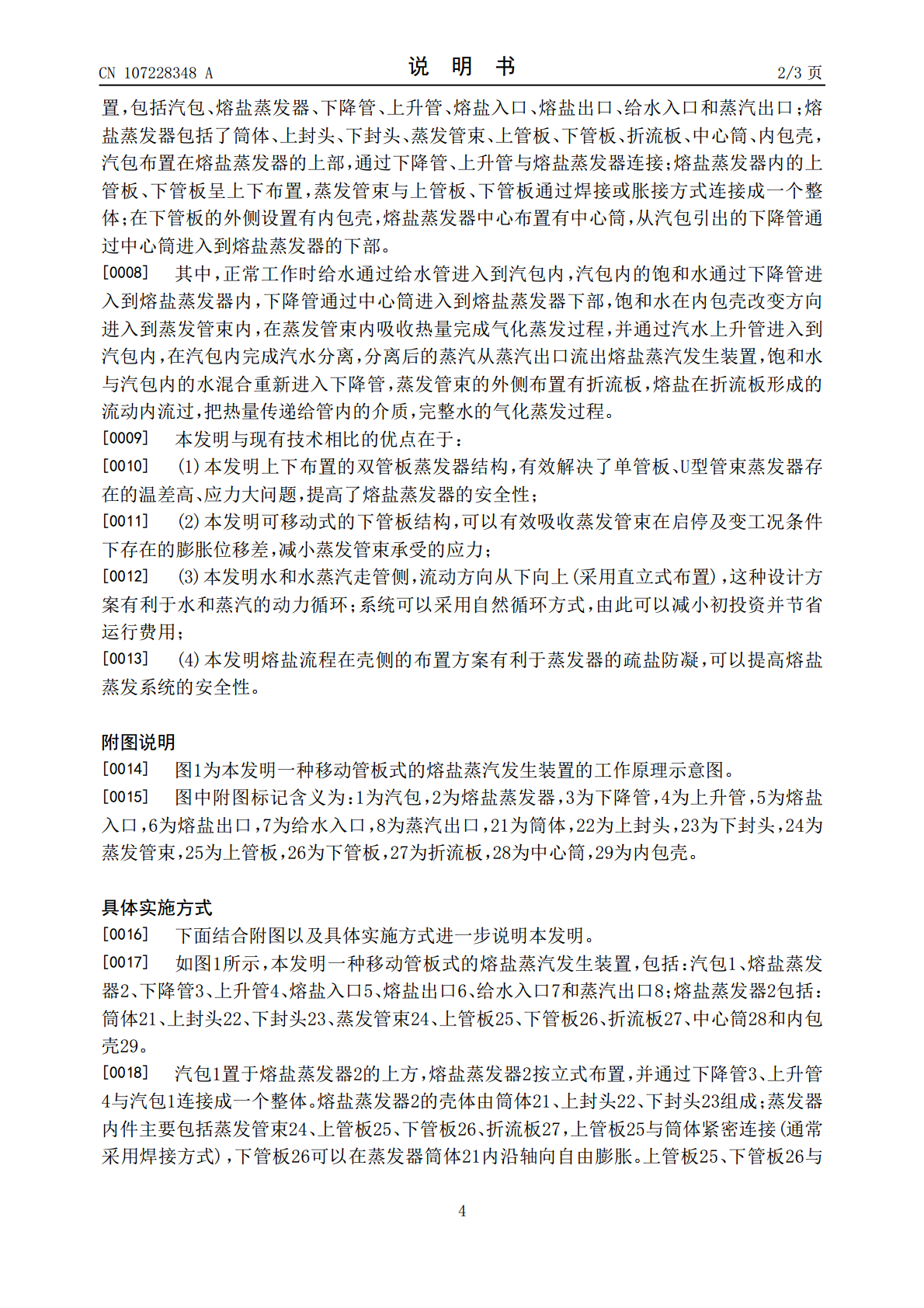

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107228348A(43)申请公布日2017.10.03(21)申请号201710448709.1(22)申请日2017.06.14(71)申请人杭州锅炉集团股份有限公司地址310021浙江省杭州市江干区大农港路1216号(72)发明人姚飞奇应仁丽徐昂刘可亮(74)专利代理机构北京科迪生专利代理有限责任公司11251代理人杨学明顾炜(51)Int.Cl.F22B1/06(2006.01)F22B37/10(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种移动管板式的熔盐蒸汽发生装置(57)摘要本发明公开了一种移动管板式的熔盐蒸汽发生装置，包括汽包、熔盐蒸发器、下降管、上升管、熔盐入口、熔盐出口、给水入口和蒸汽出口；熔盐蒸发器包括了筒体、上封头、下封头、蒸发管束、上管板、下管板、折流板、中心筒、内包壳，汽包布置在熔盐蒸发器的上部，通过下降管、上升管与熔盐蒸发器连接；熔盐蒸发器内的上管板、下管板呈上下布置，蒸发管束与上管板、下管板通过焊接或胀接方式连接成一个整体；在下管板的外侧设置有内包壳，熔盐蒸发器中心布置有中心筒，从汽包引出的下降管通过中心筒进入到熔盐蒸发器的下部。本发明有效解决了单管板、U型管束蒸发器存在的温差高、应力大问题，提高了熔盐蒸发器的安全性，能够减小蒸发管束承受的应力。CN107228348ACN107228348A权利要求书1/1页1.一种移动管板式的熔盐蒸汽发生装置，其特征在于：包括汽包(1)、熔盐蒸发器(2)、下降管(3)、上升管(4)、熔盐入口(5)、熔盐出口(6)、给水入口(7)和蒸汽出口(8)；熔盐蒸发器(2)包括了筒体(21)、上封头(22)、下封头(23)、蒸发管束(24)、上管板(25)、下管板(26)、折流板(27)、中心筒(28)、内包壳(29)，汽包(1)布置在熔盐蒸发器(2)的上部，通过下降管(3)、上升管(4)与熔盐蒸发器(2)连接；熔盐蒸发器(2)内的上管板(25)、下管板(26)呈上下布置，蒸发管束(24)与上管板(25)、下管板通过焊接或胀接方式连接成一个整体；在下管板(26)的外侧设置有内包壳(29)，熔盐蒸发器(2)中心布置有中心筒(28)，从汽包(1)引出的下降管(3)通过中心筒(28)进入到熔盐蒸发器(2)的下部。2.根据权利要求1所述的一种移动管板式的熔盐蒸汽发生装置，其特征在于：正常工作时给水通过给水管进入到汽包(1)内，汽包(1)内的饱和水通过下降管(3)进入到熔盐蒸发器(2)内，下降管(3)通过中心筒(28)进入到熔盐蒸发器(2)下部，饱和水在内包壳(29)改变方向进入到蒸发管束(24)内，在蒸发管束(24)内吸收热量完成气化蒸发过程，并通过汽水上升管(4)进入到汽包(1)内，在汽包(1)内完成汽水分离，分离后的蒸汽从蒸汽出口(8)流出熔盐蒸汽发生装置，饱和水与汽包(1)内的水混合重新进入下降管(3)，蒸发管束(24)的外侧布置有折流板(27)，熔盐在折流板(27)形成的流动内流过，把热量传递给管内的介质，完整水的气化蒸发过程。2CN107228348A说明书1/3页一种移动管板式的熔盐蒸汽发生装置技术领域[0001]本发明属于可再生能源利用的技术领域，具体涉及一种移动管板式的熔盐蒸汽发生装置。背景技术[0002]太阳能、风能是可再生能源中的重要组成部分，近年来为了解决环境污染问题，减少化石能源消耗，以太阳能、风能为核心的可再生能源替代正在世界各国兴起。我国是太阳能资源、风力资源丰富的国家，近十年来，太阳能、风能利用在我国已有了长足发展。统计资料表明，截止到2016年底，我国的光伏累计装机容量为7800万千万，风电累计装机容量为1.49亿千万。风能与太阳能在我国能源结构中的比重逐渐增加。[0003]由于没有大容量的储能装置，风能与太阳能的发电功率受风光资源的影响甚大，因此近两年随着风电、光伏装机容量的快速增加，我国风电资源集中的三北地区、西北地区存在严重的弃风、弃光现象，严重的地方弃风、弃光率接近30％。为了解决上述问题，光伏和风电必须配置一定熔盐的储能系统，目前通常采用的是电池储能方案，但蓄电池的使用寿命通常只有3-5年，同时废旧电池的回收处理仍然是需要解决的问题。或许利于熔盐储能技术是解决弃风、弃光问题的一种有效方法。[0004]在太阳能发电的技术路线中，除了光伏发电外，近些年光热发电技术逐渐从示范应用向规模化应用发展。光热发电通常具有大规模的储能系统，可以把太阳光的收集与热发电的过程进行解耦，根据电网需求进行发电，当电源结构中可再生能源的比例逐渐增加时，电网对电源可调度性的要求会逐渐增加，光热发电的特性决定了在我国未来的能源结构中占有重要地位。光热发电目前采用的
