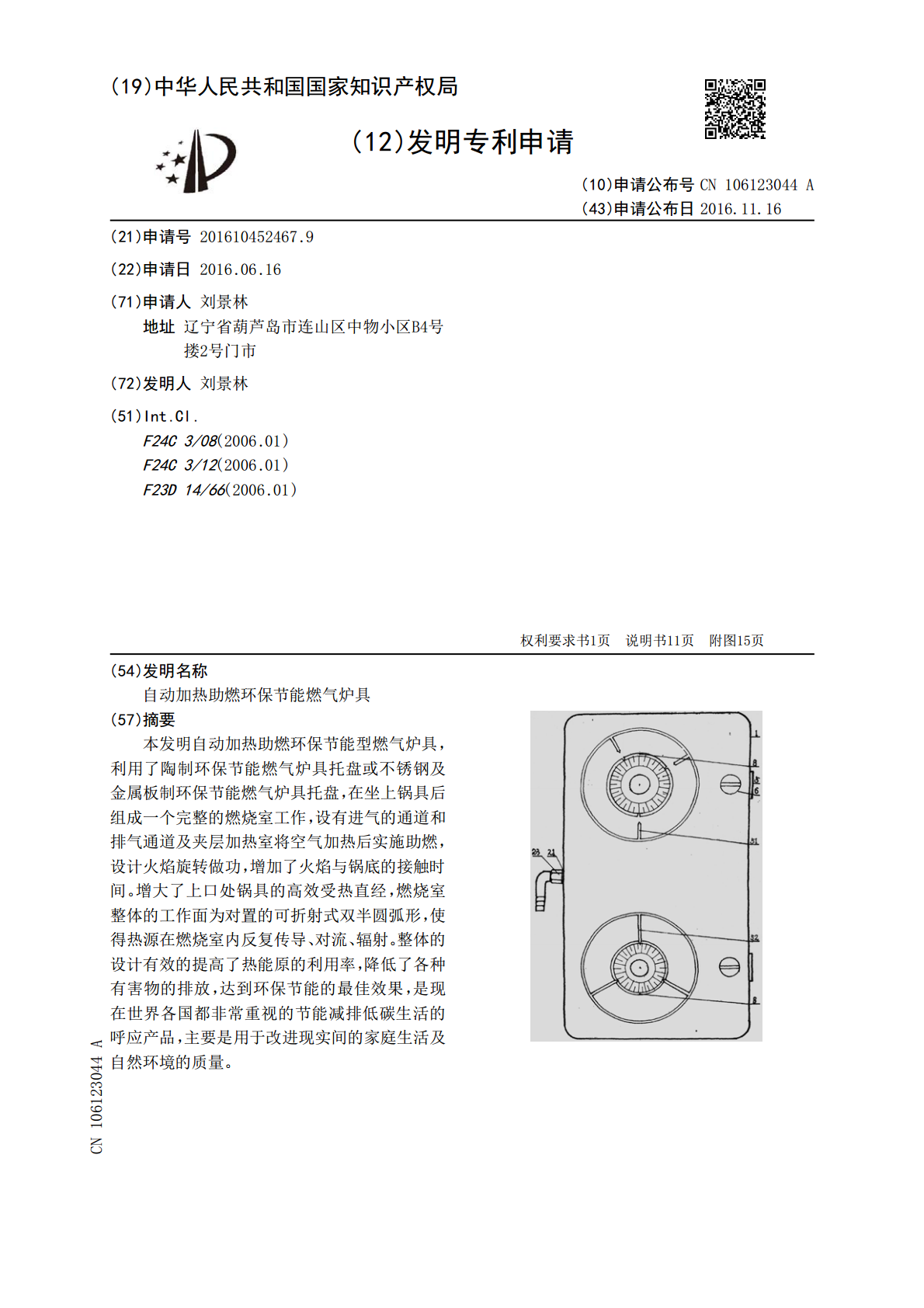

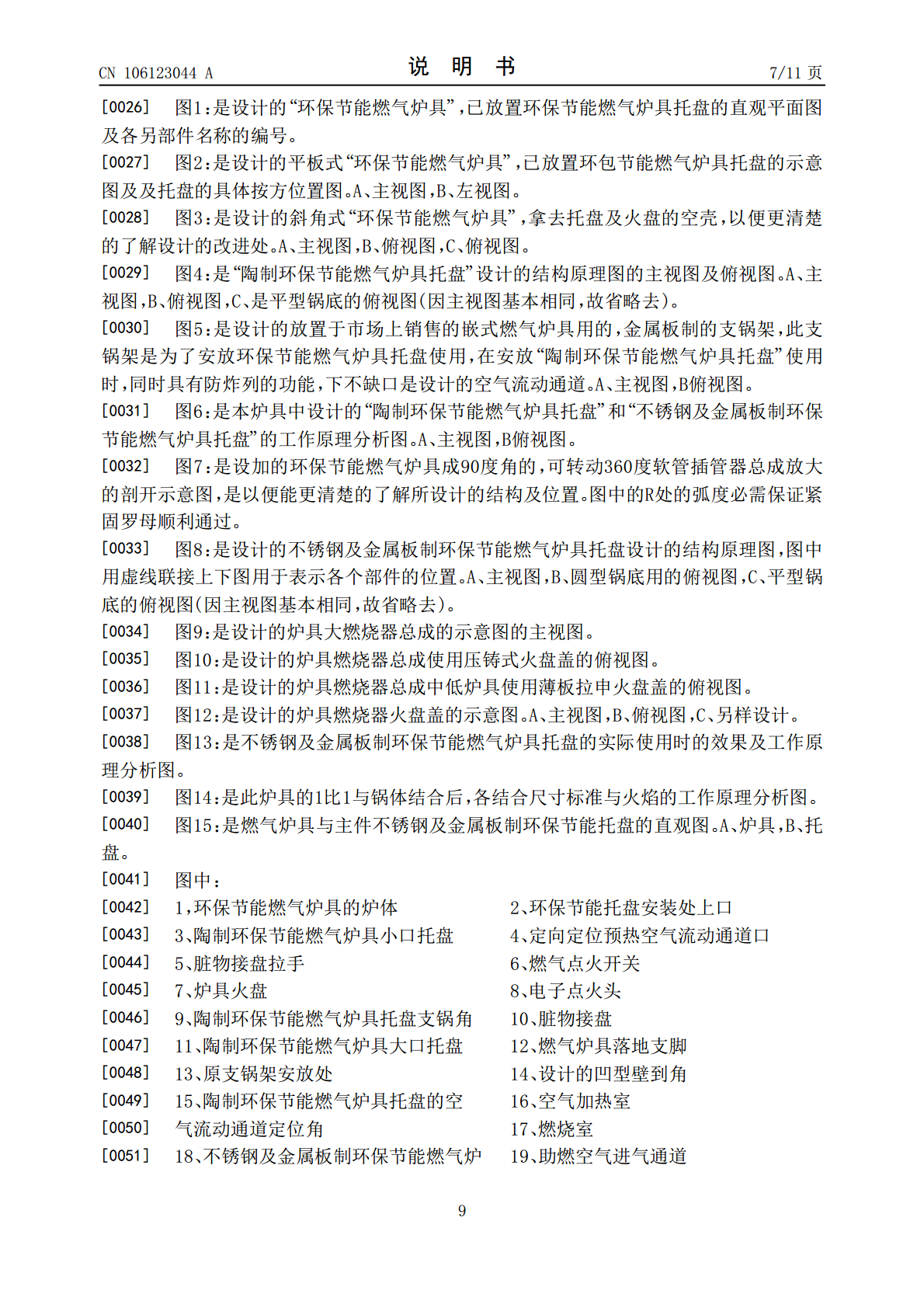

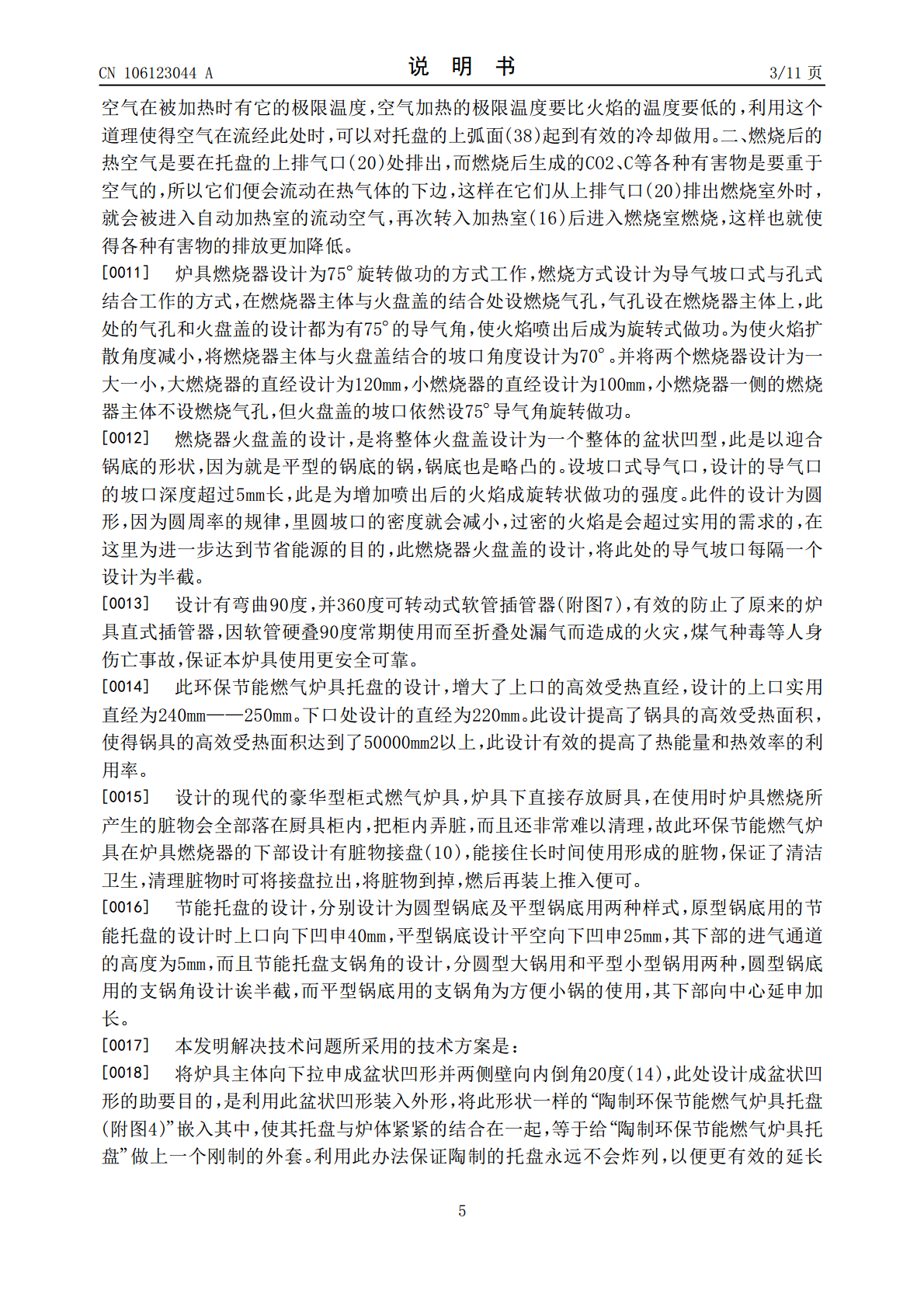

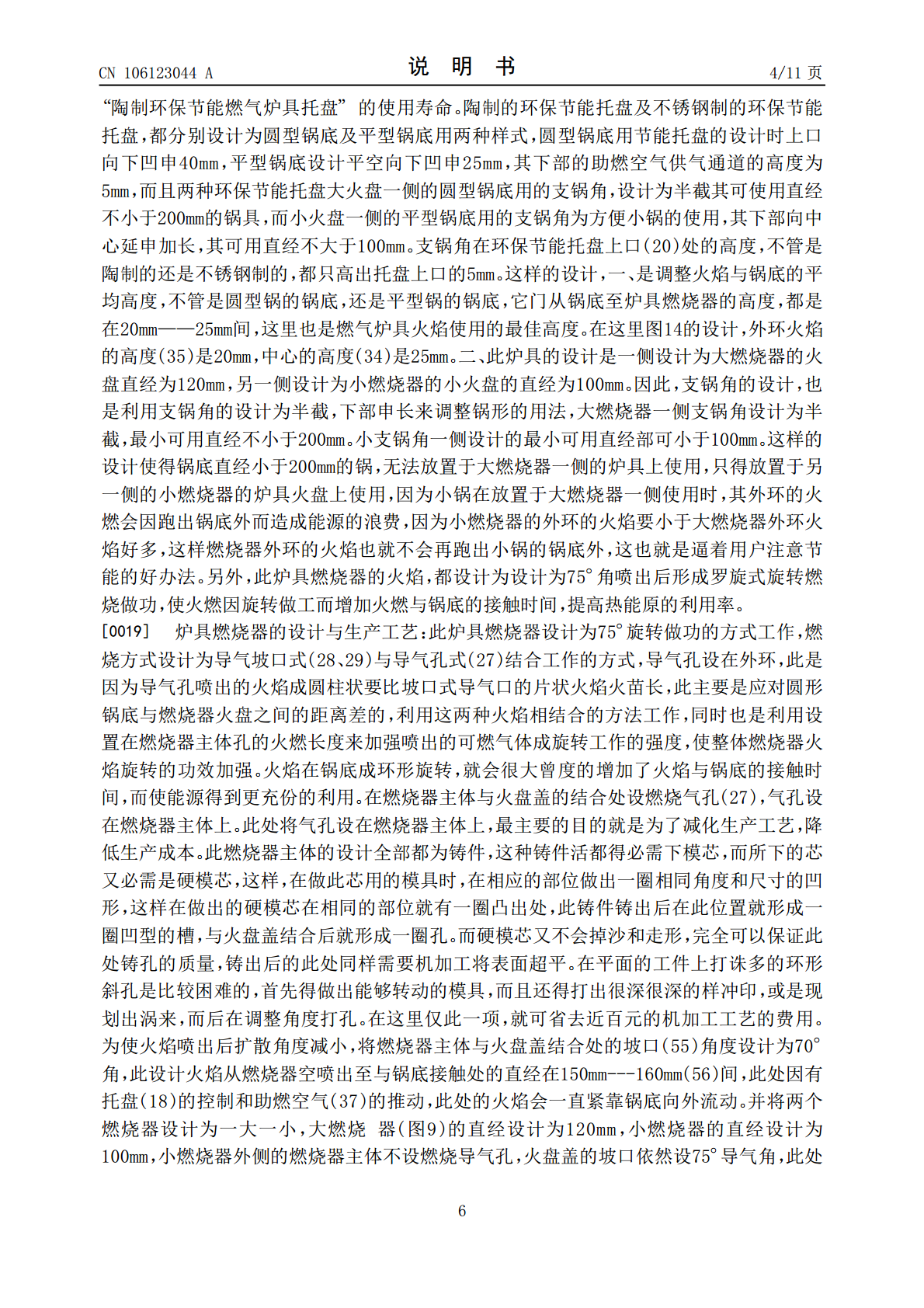

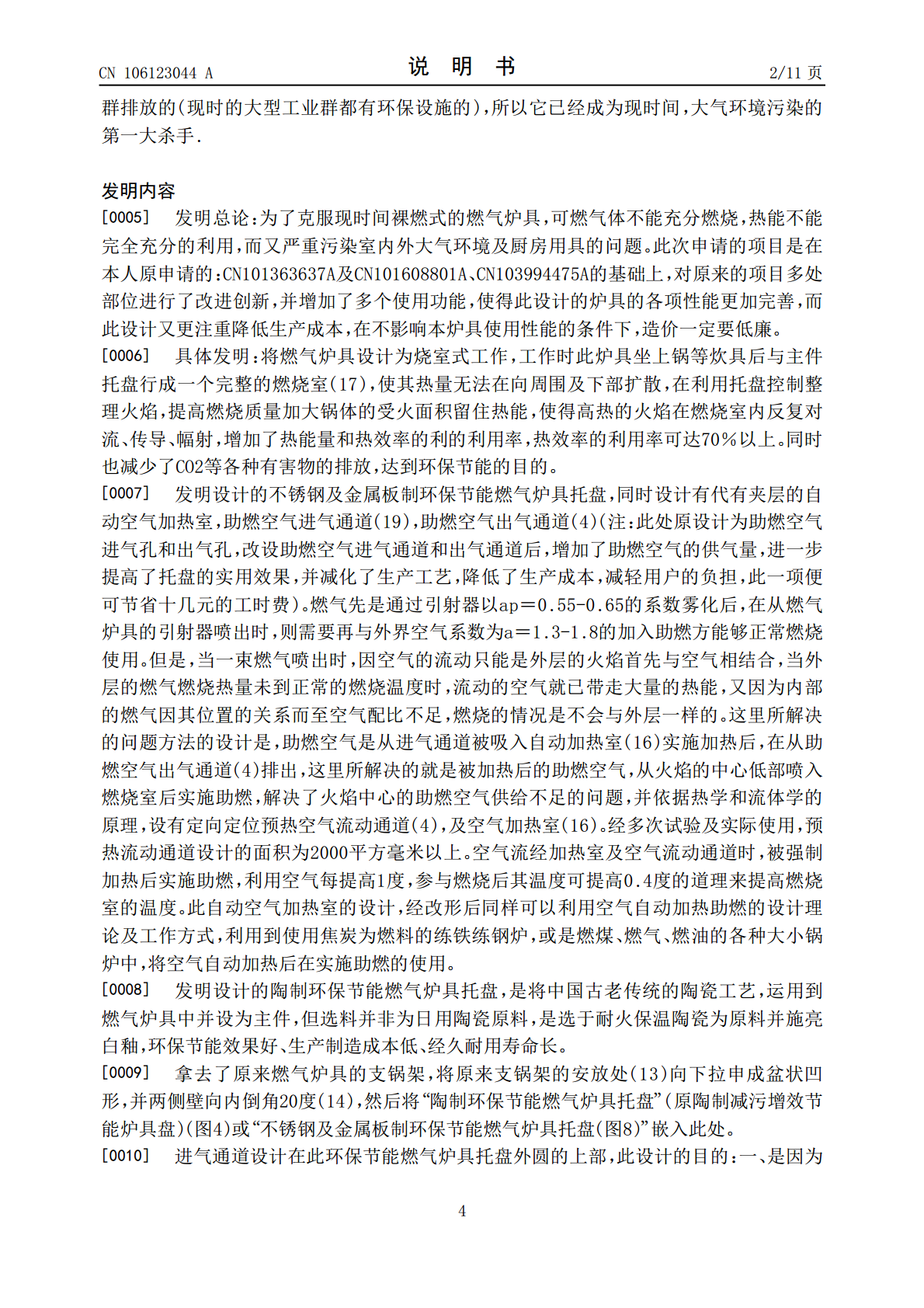

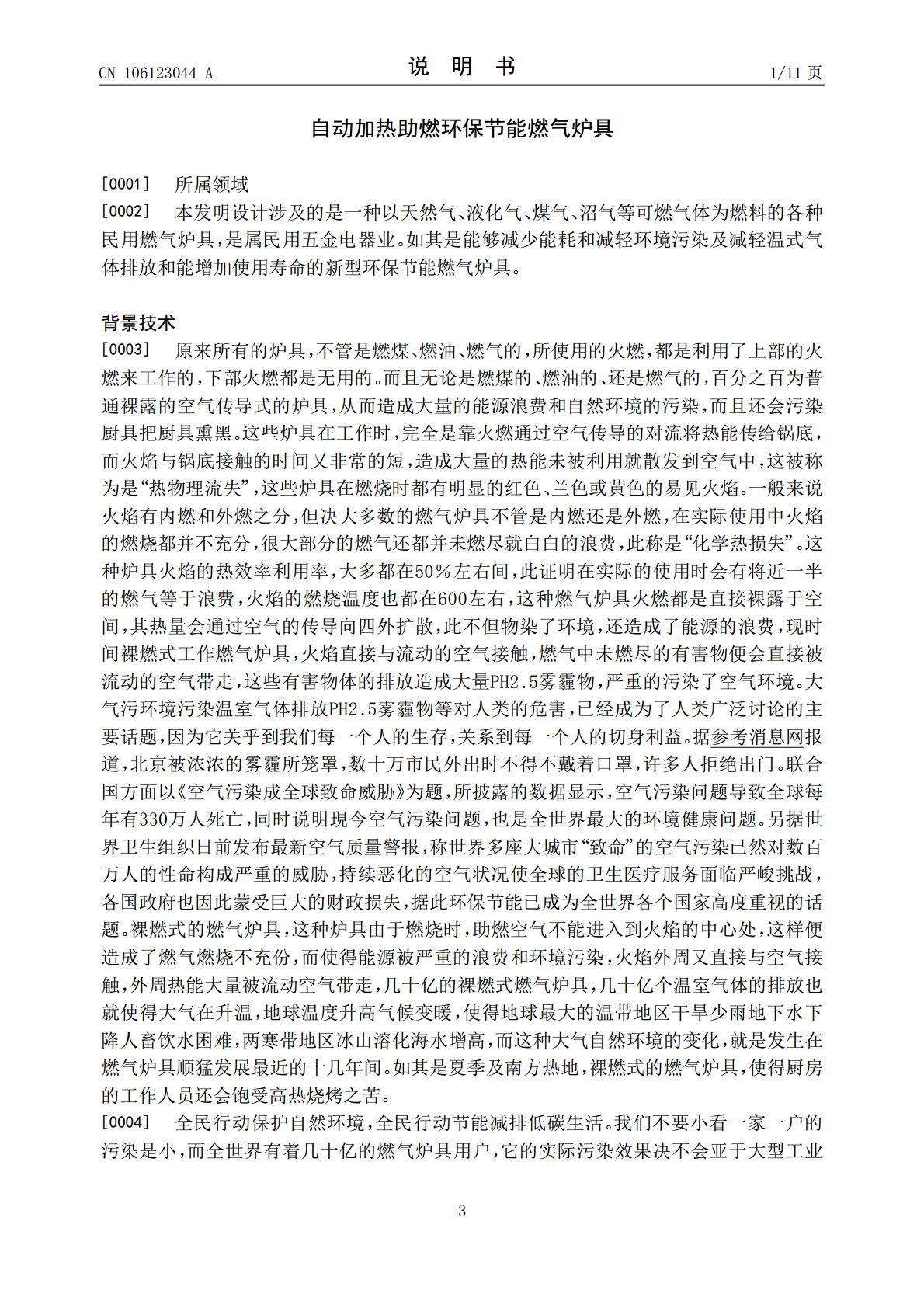

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106123044A(43)申请公布日2016.11.16(21)申请号201610452467.9(22)申请日2016.06.16(71)申请人刘景林地址辽宁省葫芦岛市连山区中物小区B4号搂2号门市(72)发明人刘景林(51)Int.Cl.F24C3/08(2006.01)F24C3/12(2006.01)F23D14/66(2006.01)权利要求书1页说明书11页附图15页(54)发明名称自动加热助燃环保节能燃气炉具(57)摘要本发明自动加热助燃环保节能型燃气炉具，利用了陶制环保节能燃气炉具托盘或不锈钢及金属板制环保节能燃气炉具托盘，在坐上锅具后组成一个完整的燃烧室工作，设有进气的通道和排气通道及夹层加热室将空气加热后实施助燃，设计火焰旋转做功，增加了火焰与锅底的接触时间。增大了上口处锅具的高效受热直经，燃烧室整体的工作面为对置的可折射式双半圆弧形，使得热源在燃烧室内反复传导、对流、辐射。整体的设计有效的提高了热能原的利用率，降低了各种有害物的排放，达到环保节能的最佳效果，是现在世界各国都非常重视的节能减排低碳生活的呼应产品，主要是用于改进现实间的家庭生活及自然环境的质量。CN106123044ACN106123044A权利要求书1/1页1.一种自动加热助燃环保节能燃气炉具，外形为长方形立体结构，其特征是：炉具设计为燃烧室工作，两种炉具托盘里上部设计为对置折射功能的圆弧形上弧面，不锈钢及金属板制炉具节能托盘，设计有空气自动加热室及空气流动通道，此托盘改形后可用于焦炭为燃料的练铁练钢炉，燃煤、燃气、燃油用各种大小锅炉中，用于空气自动加热助燃的使用，陶制环保节能燃气炉具托盘，设计有空气流动通道定位角，环保节能托盘，分别设计为圆型锅底及平型锅底使用的两种样式，将原炉具支锅架处向下拉申盆状凹型，增设了炉具燃烧器的功能，设计弯曲90°，可360°转动软管插管器，设有脏物接盘。2.根据权利要求1所述自动加热助燃环保节能燃气炉具，其特征在于：设计的燃烧室工作将火焰与外界相阻隔，托盘里上部的设计为对置式折射功能圆弧形的上弧面，下部是广角型的坐，设有自动空气加热室及空气流动通道，助燃空气由外上侧的进气通道吸入加热室被自动加热，空气加热室的上弧面直接与炉具下部火焰相接触，将空气加热膨胀后由定向定位预热空气流动通道口，喷入燃烧室进入火焰的中心底部实施助燃，燃气炉具的设计使火焰旋转做功，火燃在燃烧室内不停的旋转，增加了火燃与锅底的接触时间，使得热能源在燃烧室内反复的传导、折射、对流，杜绝热能量与外界流动空气接触，而造成的热能量流失和环境的污染，这里是利用热流体学能量转换的原理，巧妙的利用了原来炉具无用的下部火燃，生成新的能量后再得以利用，不锈钢及金属板制环保节能燃气炉具托盘，进气通道设置于外上部，一是空气极限温度低于火燃的温度，流通时对托盘的上弧面具有冷却的做用，二是有害物重于热空气，流动在热空气的下边，利用进入加热室的气流再把它们转入加热室后，随助燃空气进入燃烧室再次燃烧，使有害物的排放更低，利用托盘对火燃进行控制整理，保证加热后的空气供应充足均匀进入燃烧室后实施助燃，使得热能源和热效率得以最佳的利用，将原炉具支架安放处向下拉申成盆状凹型，两侧壁向内倒角20°放置托盘，是利用此盆状凹形与外形，与此形状一样的陶制托盘紧紧的结合在一起，等于给陶制环保节能燃气炉具托盘做上一个钢制的外套。3.根据权利要求1所述自动加热助燃环保节能燃气炉具，其特征为：两种托盘都设有圆形锅底用和平形锅底用的两种样式，圆形锅底用支锅角设计为半截，平形锅底用支锅角向内延申加长，此设计使得小型的锅具无法坐放于大火盘一侧使用，托盘的设计加大了上口的直经，使锅具高热有效受热面积增加，陶制环保节能燃气炉具托盘设有空气流动定位角，与燃气炉具燃烧器相接触，以保证定位准确，增设了炉具燃烧器的功能，燃气炉具燃烧器设计为75°旋转做功工作，将火盘盖的导气口每隔一个设计为半截，加设脏物接盘是为保正豪华型柜式炉具内及炉台的卫生，设有可转动360°软管插管器，解决软管在此处因破列跑气，造成火灾和人身煤气中毒的事故，保证本炉具的使用更安全。2CN106123044A说明书1/11页自动加热助燃环保节能燃气炉具[0001]所属领域[0002]本发明设计涉及的是一种以天然气、液化气、煤气、沼气等可燃气体为燃料的各种民用燃气炉具，是属民用五金电器业。如其是能够减少能耗和减轻环境污染及减轻温式气体排放和能增加使用寿命的新型环保节能燃气炉具。背景技术[0003]原来所有的炉具，不管是燃煤、燃油、燃气的，所使用的火燃，都是利用了上部的火燃来工作的，下部火燃都是无用的。而且无论是燃煤的、燃油的、还是燃气的，百分之百为普通裸露的空气传导
