模拟动物烟雾吸入伤发生器.pdf

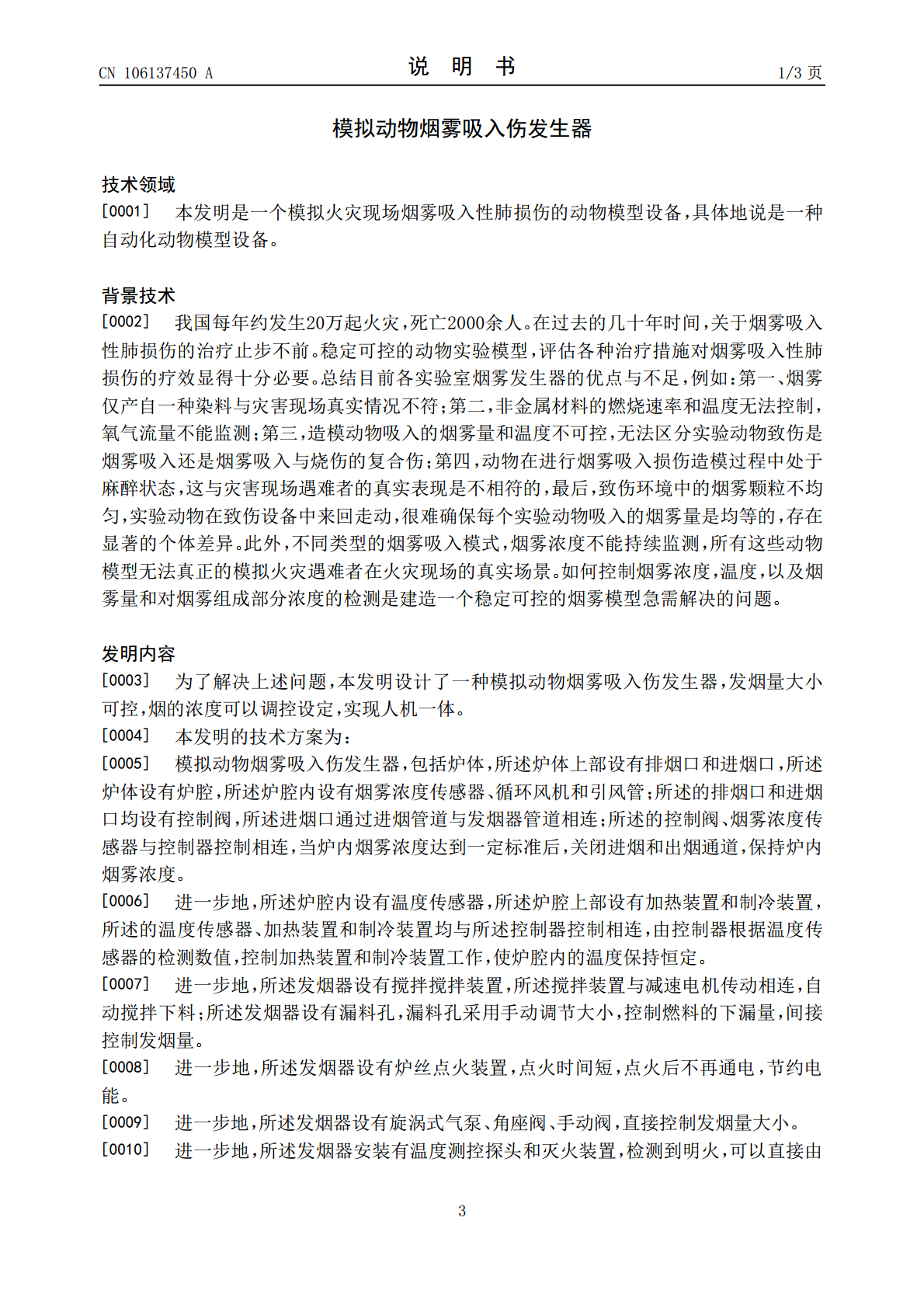

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106137450A(43)申请公布日2016.11.23(21)申请号201610428084.8(22)申请日2016.06.17(71)申请人中国人民武装警察部队后勤学院附属医院地址300100天津市河东区程林庄路(72)发明人侯世科樊毫军白松吕琪丁辉于宝国刘子泉董文龙王雪韦薇裴丽娅曹娟王爱田(51)Int.Cl.A61D7/00(2006.01)权利要求书1页说明书3页附图2页(54)发明名称模拟动物烟雾吸入伤发生器(57)摘要本发明公开了一种模拟动物烟雾吸入伤发生器，包括炉体，炉体上部设有排烟口和进烟口，炉体设有炉腔，炉腔内设有烟雾浓度传感器、循环风机和引风管；排烟口和进烟口均设有控制阀，进烟口通过进烟管道与发烟器管道相连；控制阀、烟雾浓度传感器与控制器控制相连，当炉内烟雾浓度达到一定标准后，关闭进烟和出烟通道，保持炉内烟雾浓度；本发明的优点在于：可根据不同实验要求，添加不同染料制造烟雾，烟雾量以及烟雾浓度通过人机一体化操纵，条件可控，烟熏箱内通过敏感的温度传感器进行反馈调节，避免过高的温度影响造模结果，实验过程中，动物不必进行麻醉，模拟火灾现场真实情况，使用简洁方便、易于操作，耗能低。CN106137450ACN106137450A权利要求书1/1页1.模拟动物烟雾吸入伤发生器，其特征在于：包括炉体，所述炉体上部设有排烟口和进烟口，所述炉体设有炉腔，所述炉腔内设有烟雾浓度传感器、循环风机和引风管；所述的排烟口和进烟口均设有控制阀，所述进烟口通过进烟管道与发烟器管道相连；所述的控制阀、烟雾浓度传感器与控制器控制相连，当炉内烟雾浓度达到一定标准后，关闭进烟和出烟通道，保持炉内烟雾浓度。2.根据权利要求1所述的模拟动物烟雾吸入伤发生器，其特征在于：所述炉腔内设有温度传感器，所述炉腔上部设有加热装置和制冷装置，所述的温度传感器、加热装置和制冷装置均与所述控制器控制相连，由控制器根据温度传感器的检测数值，控制加热装置和制冷装置工作，使炉腔内的温度保持恒定。3.根据权利要求1所述的模拟动物烟雾吸入伤发生器，其特征在于：所述发烟器设有搅拌搅拌装置，所述搅拌装置与减速电机传动相连；所述发烟器设有漏料孔。4.根据权利要求1所述的模拟动物烟雾吸入伤发生器，其特征在于：所述发烟器设有炉丝点火装置。5.根据权利要求1所述的模拟动物烟雾吸入伤发生器，其特征在于：所述发烟器设有旋涡式气泵、角座阀、手动阀。6.根据权利要求1所述的模拟动物烟雾吸入伤发生器，其特征在于：所述发烟器安装有温度测控探头和灭火装置，检测到明火，直接由PLC控制喷水灭火。7.根据权利要求1所述的模拟动物烟雾吸入伤发生器，其特征在于：所述加热装置为电加热管；所述制冷装置为冷凝器。2CN106137450A说明书1/3页模拟动物烟雾吸入伤发生器技术领域[0001]本发明是一个模拟火灾现场烟雾吸入性肺损伤的动物模型设备，具体地说是一种自动化动物模型设备。背景技术[0002]我国每年约发生20万起火灾，死亡2000余人。在过去的几十年时间，关于烟雾吸入性肺损伤的治疗止步不前。稳定可控的动物实验模型，评估各种治疗措施对烟雾吸入性肺损伤的疗效显得十分必要。总结目前各实验室烟雾发生器的优点与不足，例如：第一、烟雾仅产自一种染料与灾害现场真实情况不符；第二，非金属材料的燃烧速率和温度无法控制，氧气流量不能监测；第三，造模动物吸入的烟雾量和温度不可控，无法区分实验动物致伤是烟雾吸入还是烟雾吸入与烧伤的复合伤；第四，动物在进行烟雾吸入损伤造模过程中处于麻醉状态，这与灾害现场遇难者的真实表现是不相符的，最后，致伤环境中的烟雾颗粒不均匀，实验动物在致伤设备中来回走动，很难确保每个实验动物吸入的烟雾量是均等的，存在显著的个体差异。此外，不同类型的烟雾吸入模式，烟雾浓度不能持续监测，所有这些动物模型无法真正的模拟火灾遇难者在火灾现场的真实场景。如何控制烟雾浓度，温度，以及烟雾量和对烟雾组成部分浓度的检测是建造一个稳定可控的烟雾模型急需解决的问题。发明内容[0003]为了解决上述问题，本发明设计了一种模拟动物烟雾吸入伤发生器，发烟量大小可控，烟的浓度可以调控设定，实现人机一体。[0004]本发明的技术方案为：[0005]模拟动物烟雾吸入伤发生器，包括炉体，所述炉体上部设有排烟口和进烟口，所述炉体设有炉腔，所述炉腔内设有烟雾浓度传感器、循环风机和引风管；所述的排烟口和进烟口均设有控制阀，所述进烟口通过进烟管道与发烟器管道相连；所述的控制阀、烟雾浓度传感器与控制器控制相连，当炉内烟雾浓度达到一定标准后，关闭进烟和出烟通道，保持炉内烟雾浓度。[0006]进一步地，所述炉腔内设有温度传感器，所述炉腔上部设有加热装置和制冷装置，所述的
