果树防冻用烟雾发生器.pdf

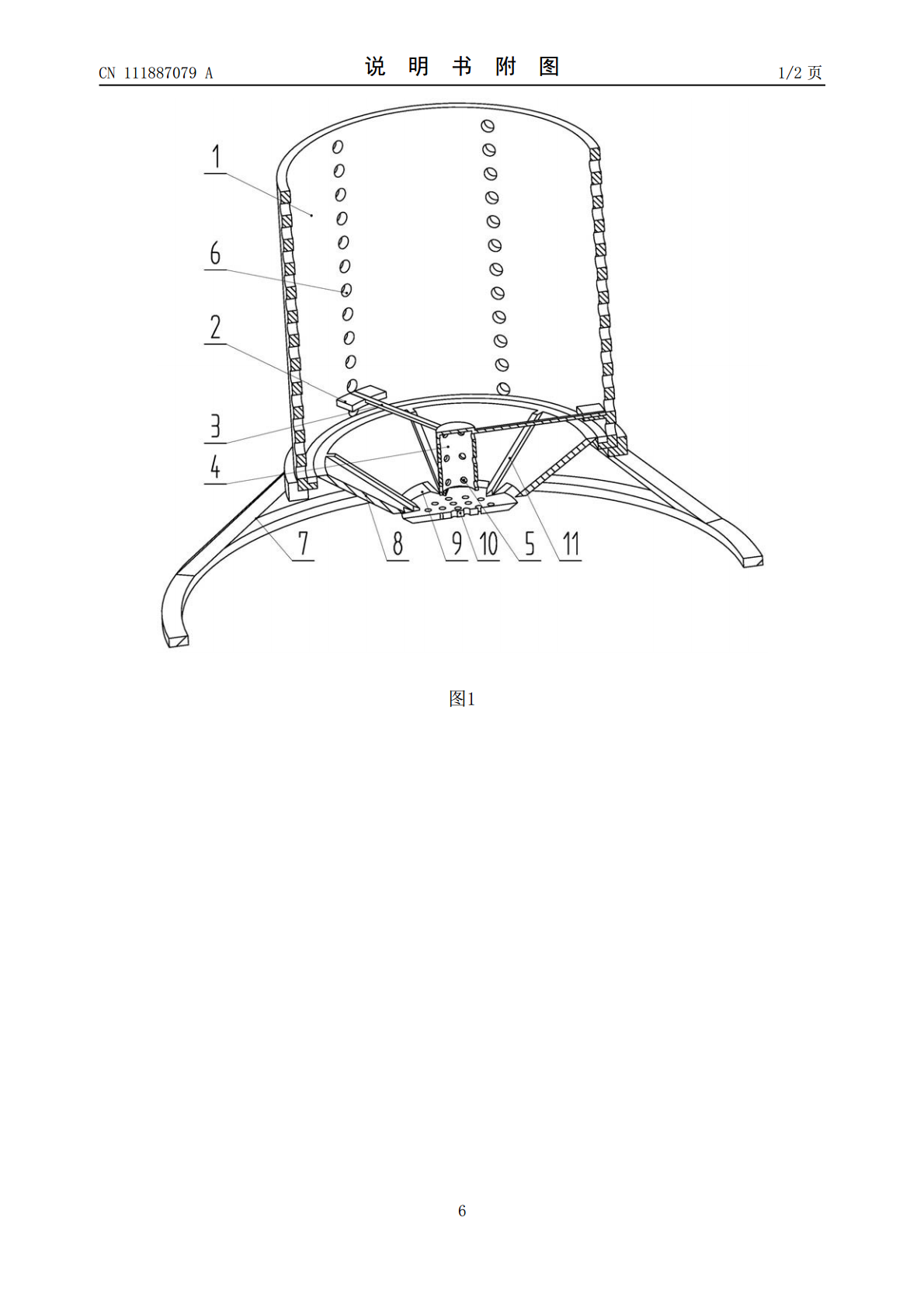

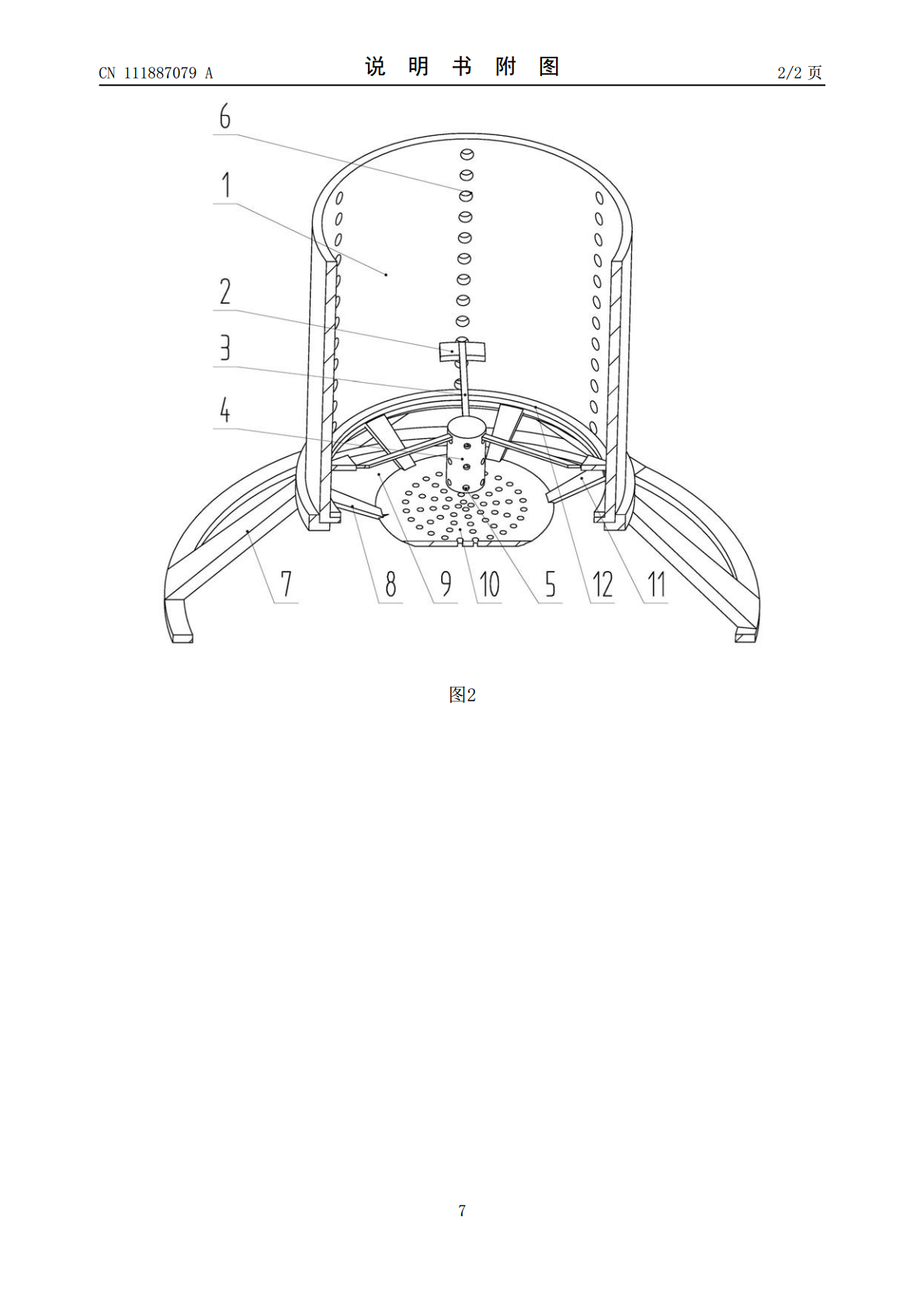

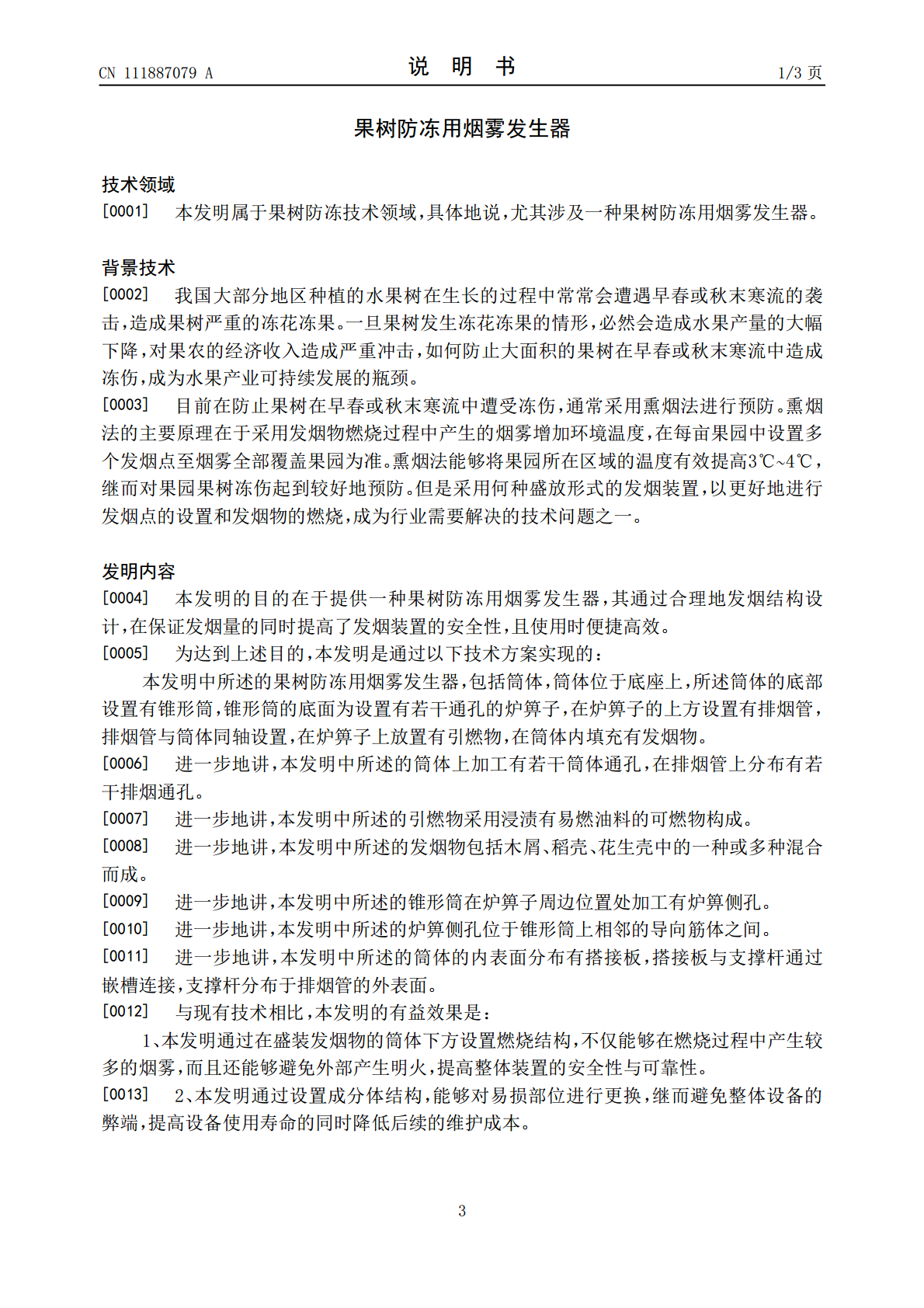

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN111887079A(43)申请公布日2020.11.06(21)申请号202010857363.2(22)申请日2020.08.24(71)申请人蒙阴县北方果树研究所地址276000山东省临沂市蒙阴县岱崮镇五里沟村(72)发明人李保来唐勇(74)专利代理机构济南泉城专利商标事务所37218代理人季英健(51)Int.Cl.A01G13/06(2006.01)权利要求书1页说明书3页附图2页(54)发明名称果树防冻用烟雾发生器(57)摘要本发明公开了一种果树防冻用烟雾发生器，属于果树防冻技术领域，用于果树防冻，其包括筒体，筒体位于底座上，所述筒体的底部设置有锥形筒，锥形筒的底面为设置有若干通孔的炉箅子，在炉箅子的上方设置有排烟管，排烟管与筒体同轴设置，在炉箅子上放置有引燃物，在筒体内填充有发烟物。鉴于上述技术方案，本发明能够通过合理地发烟结构设计，在保证发烟量的同时提高了发烟装置的安全性，且使用时便捷高效。CN111887079ACN111887079A权利要求书1/1页1.一种果树防冻用烟雾发生器，包括筒体（1），筒体（1）位于底座（7）上，其特征在于：所述筒体（1）的底部设置有锥形筒（8），锥形筒（8）的底面为设置有若干通孔的炉箅子（10），在炉箅子（10）的上方设置有排烟管（4），排烟管（4）与筒体（1）同轴设置，在炉箅子（10）上放置有引燃物，在筒体（1）内填充有发烟物。2.根据权利要求1所述的果树防冻用烟雾发生器，其特征在于：所述筒体（1）上加工有若干筒体通孔（6），在排烟管（4）上分布有若干排烟通孔（5）。3.根据权利要求1所述的果树防冻用烟雾发生器，其特征在于：所述引燃物采用浸渍有易燃油料的可燃物构成。4.根据权利要求3所述的果树防冻用烟雾发生器，其特征在于：所述发烟物包括木屑、稻壳、花生壳中的一种或多种混合而成。5.根据权利要求1所述的果树防冻用烟雾发生器，其特征在于：所述锥形筒（8）在炉箅子（10）周边位置处加工有炉箅侧孔（9）。6.根据权利要求5所述的果树防冻用烟雾发生器，其特征在于：所述炉箅侧孔（9）位于锥形筒（8）上相邻的导向筋体（11）之间。7.根据权利要求1所述的果树防冻用烟雾发生器，其特征在于：所述筒体（1）的内表面分布有搭接板（2），搭接板（2）与支撑杆（3）通过嵌槽连接，支撑杆（3）分布于排烟管（4）的外表面。2CN111887079A说明书1/3页果树防冻用烟雾发生器技术领域[0001]本发明属于果树防冻技术领域，具体地说，尤其涉及一种果树防冻用烟雾发生器。背景技术[0002]我国大部分地区种植的水果树在生长的过程中常常会遭遇早春或秋末寒流的袭击，造成果树严重的冻花冻果。一旦果树发生冻花冻果的情形，必然会造成水果产量的大幅下降，对果农的经济收入造成严重冲击，如何防止大面积的果树在早春或秋末寒流中造成冻伤，成为水果产业可持续发展的瓶颈。[0003]目前在防止果树在早春或秋末寒流中遭受冻伤，通常采用熏烟法进行预防。熏烟法的主要原理在于采用发烟物燃烧过程中产生的烟雾增加环境温度，在每亩果园中设置多个发烟点至烟雾全部覆盖果园为准。熏烟法能够将果园所在区域的温度有效提高3℃~4℃，继而对果园果树冻伤起到较好地预防。但是采用何种盛放形式的发烟装置，以更好地进行发烟点的设置和发烟物的燃烧，成为行业需要解决的技术问题之一。发明内容[0004]本发明的目的在于提供一种果树防冻用烟雾发生器，其通过合理地发烟结构设计，在保证发烟量的同时提高了发烟装置的安全性，且使用时便捷高效。[0005]为达到上述目的，本发明是通过以下技术方案实现的：本发明中所述的果树防冻用烟雾发生器，包括筒体，筒体位于底座上，所述筒体的底部设置有锥形筒，锥形筒的底面为设置有若干通孔的炉箅子，在炉箅子的上方设置有排烟管，排烟管与筒体同轴设置，在炉箅子上放置有引燃物，在筒体内填充有发烟物。[0006]进一步地讲，本发明中所述的筒体上加工有若干筒体通孔，在排烟管上分布有若干排烟通孔。[0007]进一步地讲，本发明中所述的引燃物采用浸渍有易燃油料的可燃物构成。[0008]进一步地讲，本发明中所述的发烟物包括木屑、稻壳、花生壳中的一种或多种混合而成。[0009]进一步地讲，本发明中所述的锥形筒在炉箅子周边位置处加工有炉箅侧孔。[0010]进一步地讲，本发明中所述的炉箅侧孔位于锥形筒上相邻的导向筋体之间。[0011]进一步地讲，本发明中所述的筒体的内表面分布有搭接板，搭接板与支撑杆通过嵌槽连接，支撑杆分布于排烟管的外表面。[0012]与现有技术相比，本发明的有益效果是：1、本发明通过在盛装发烟物的筒体下方设置燃烧结构，不仅能够在燃烧过程中产生较多的烟雾，而且还能够避免外部产生明
