一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统.pdf

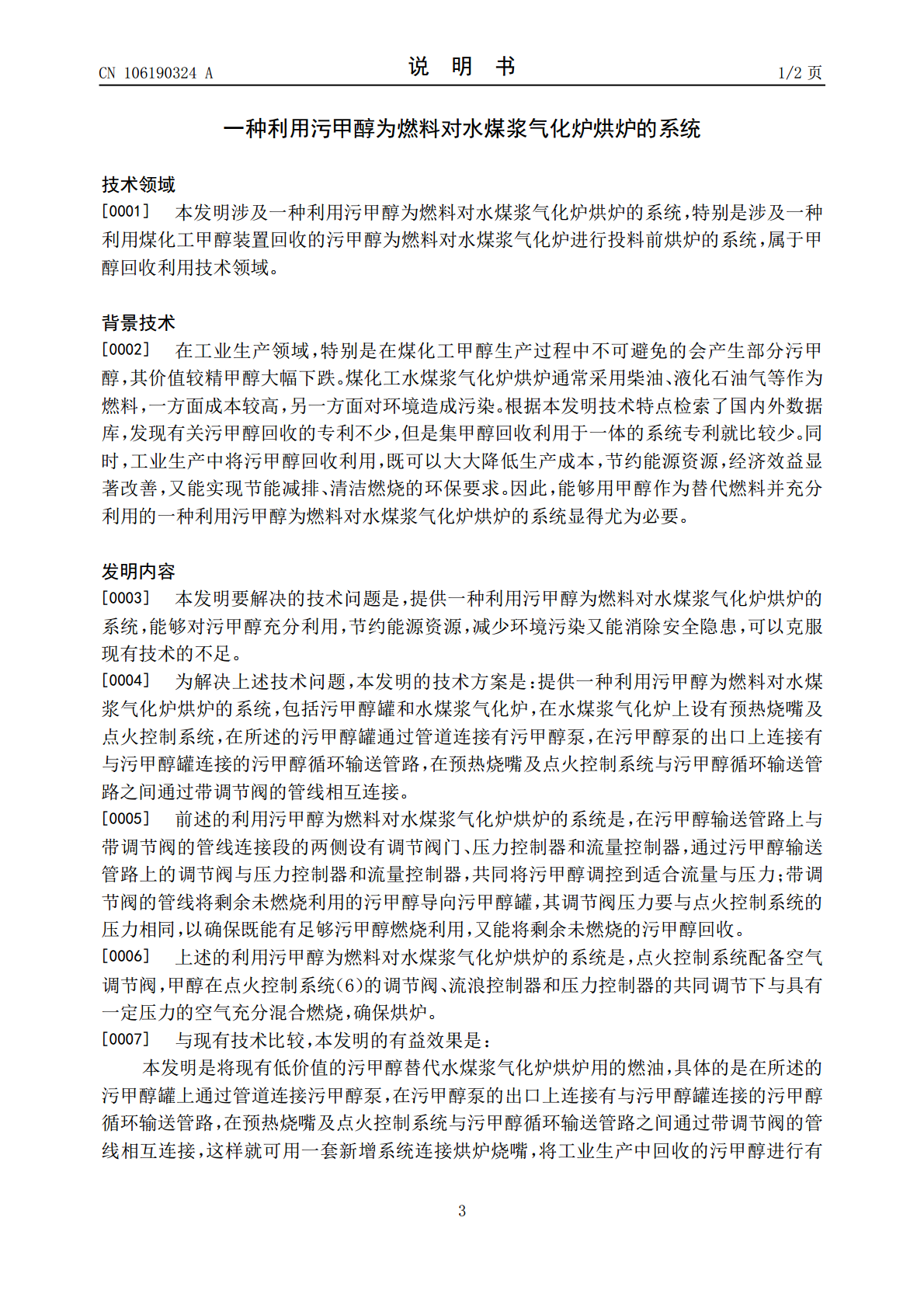

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106190324A(43)申请公布日2016.12.07(21)申请号201610640008.3(22)申请日2016.08.08(71)申请人贵州赤天化桐梓化工有限公司地址563200贵州省遵义市贵州娄山关经济开发区1号（桐梓县）(72)发明人吴德礼马礼平张银初李健何家利夏东珍(74)专利代理机构贵州启辰知识产权代理有限公司52108代理人赵彦栋(51)Int.Cl.C10J3/48(2006.01)C10J3/72(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统(57)摘要本发明涉及一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统，包括污甲醇罐（1）和水煤浆气化炉（5），在水煤浆气化炉（5）上设有预热烧嘴（7）及点火控制系统（6），污甲醇罐（1）上通过管道连接有污甲醇泵（2），在污甲醇泵（2）的出口上连接有与污甲醇罐（1）连接的污甲醇循环输送管路（3），在预热烧嘴（7）及点火控制系统（6）与污甲醇循环输送管路（3）之间通过带调节阀的管线（4）相互连接，在污甲醇输送管路（3）上与带调节阀的管线（4）连接段的两侧设有调节阀门、压力控制器和流量控制器，点火控制系统（6）配备空气调节阀。该系统能够对污甲醇充分利用，节约能源资源，减少环境污染又能消除安全隐患，经济效益显著。CN106190324ACN106190324A权利要求书1/1页1.一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统，包括污甲醇罐（1）和水煤浆气化炉（5），在水煤浆气化炉（5）上设有预热烧嘴（7）及点火控制系统（6），其特征在于：在所述的污甲醇罐（1）上通过管道连接有污甲醇泵（2），在污甲醇泵（2）的出口上连接有与污甲醇罐（1）连接的污甲醇循环输送管路（3），在预热烧嘴（7）及点火控制系统（6）与污甲醇循环输送管路（3）之间通过带调节阀的管线（4）相互连接。2.根据权利要求1所述的利用污甲醇为燃料对水煤浆气化炉烘炉的系统，其特征在于：在污甲醇输送管路（3）上与带调节阀的管线（4）连接段的两侧设有调节阀门、压力控制器和流量控制器。3.根据权利要求1所述的利用污甲醇为燃料对水煤浆气化炉烘炉的系统，其特征在于：点火控制系统（6）配备空气调节阀。2CN106190324A说明书1/2页一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统技术领域[0001]本发明涉及一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统，特别是涉及一种利用煤化工甲醇装置回收的污甲醇为燃料对水煤浆气化炉进行投料前烘炉的系统，属于甲醇回收利用技术领域。背景技术[0002]在工业生产领域，特别是在煤化工甲醇生产过程中不可避免的会产生部分污甲醇，其价值较精甲醇大幅下跌。煤化工水煤浆气化炉烘炉通常采用柴油、液化石油气等作为燃料，一方面成本较高，另一方面对环境造成污染。根据本发明技术特点检索了国内外数据库，发现有关污甲醇回收的专利不少，但是集甲醇回收利用于一体的系统专利就比较少。同时，工业生产中将污甲醇回收利用，既可以大大降低生产成本，节约能源资源，经济效益显著改善，又能实现节能减排、清洁燃烧的环保要求。因此，能够用甲醇作为替代燃料并充分利用的一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统显得尤为必要。发明内容[0003]本发明要解决的技术问题是，提供一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统，能够对污甲醇充分利用，节约能源资源，减少环境污染又能消除安全隐患，可以克服现有技术的不足。[0004]为解决上述技术问题，本发明的技术方案是：提供一种利用污甲醇为燃料对水煤浆气化炉烘炉的系统，包括污甲醇罐和水煤浆气化炉，在水煤浆气化炉上设有预热烧嘴及点火控制系统，在所述的污甲醇罐通过管道连接有污甲醇泵，在污甲醇泵的出口上连接有与污甲醇罐连接的污甲醇循环输送管路，在预热烧嘴及点火控制系统与污甲醇循环输送管路之间通过带调节阀的管线相互连接。[0005]前述的利用污甲醇为燃料对水煤浆气化炉烘炉的系统是，在污甲醇输送管路上与带调节阀的管线连接段的两侧设有调节阀门、压力控制器和流量控制器，通过污甲醇输送管路上的调节阀与压力控制器和流量控制器，共同将污甲醇调控到适合流量与压力；带调节阀的管线将剩余未燃烧利用的污甲醇导向污甲醇罐，其调节阀压力要与点火控制系统的压力相同，以确保既能有足够污甲醇燃烧利用，又能将剩余未燃烧的污甲醇回收。[0006]上述的利用污甲醇为燃料对水煤浆气化炉烘炉的系统是，点火控制系统配备空气调节阀，甲醇在点火控制系统（6）的调节阀、流浪控制器和压力控制器的共同调节下与具有一定压力的空气充分混合燃烧，确保烘炉。[0007]与现有技术比较，本发明的有益效果是：本发明是将现有低价值的污甲醇替
