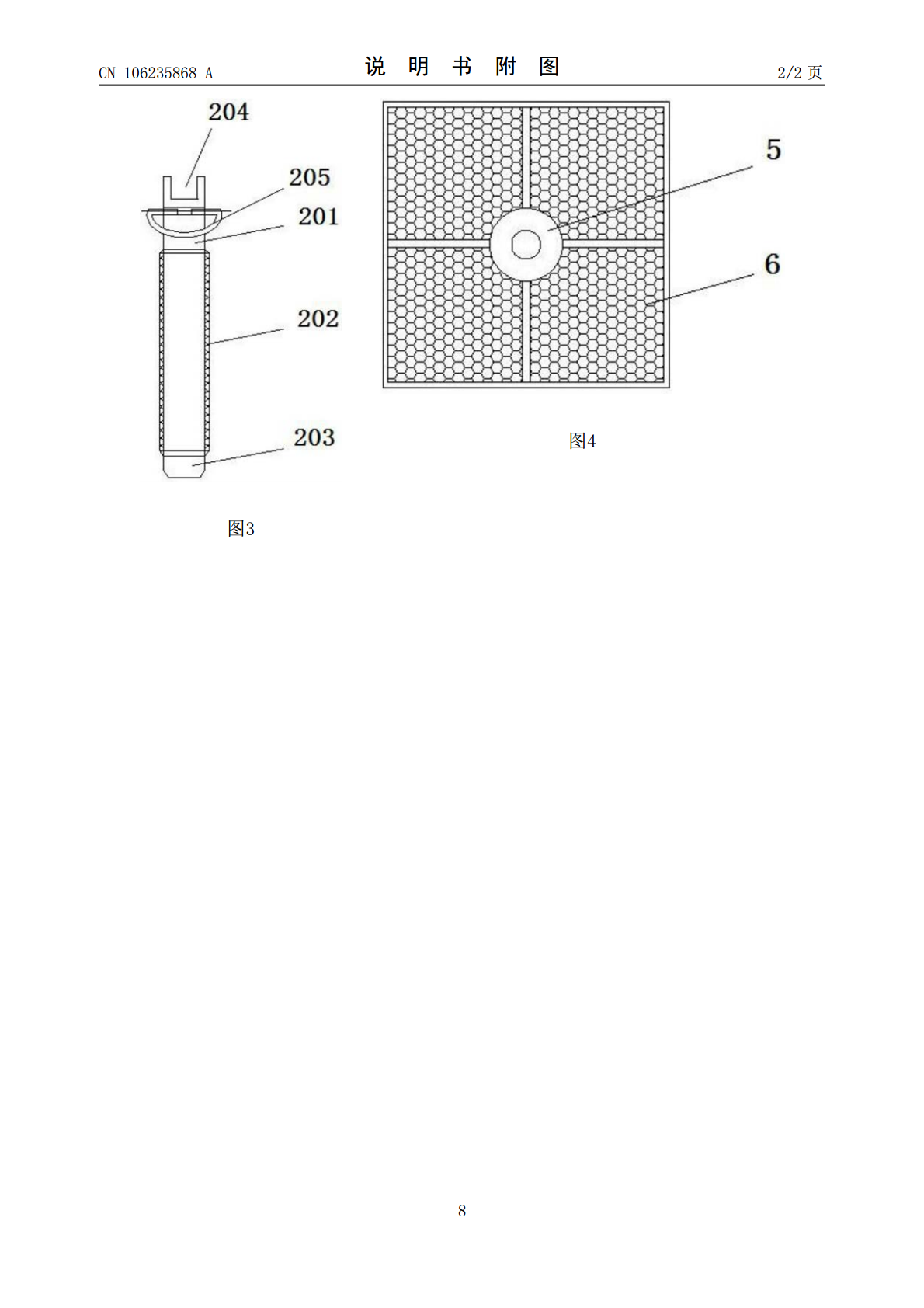

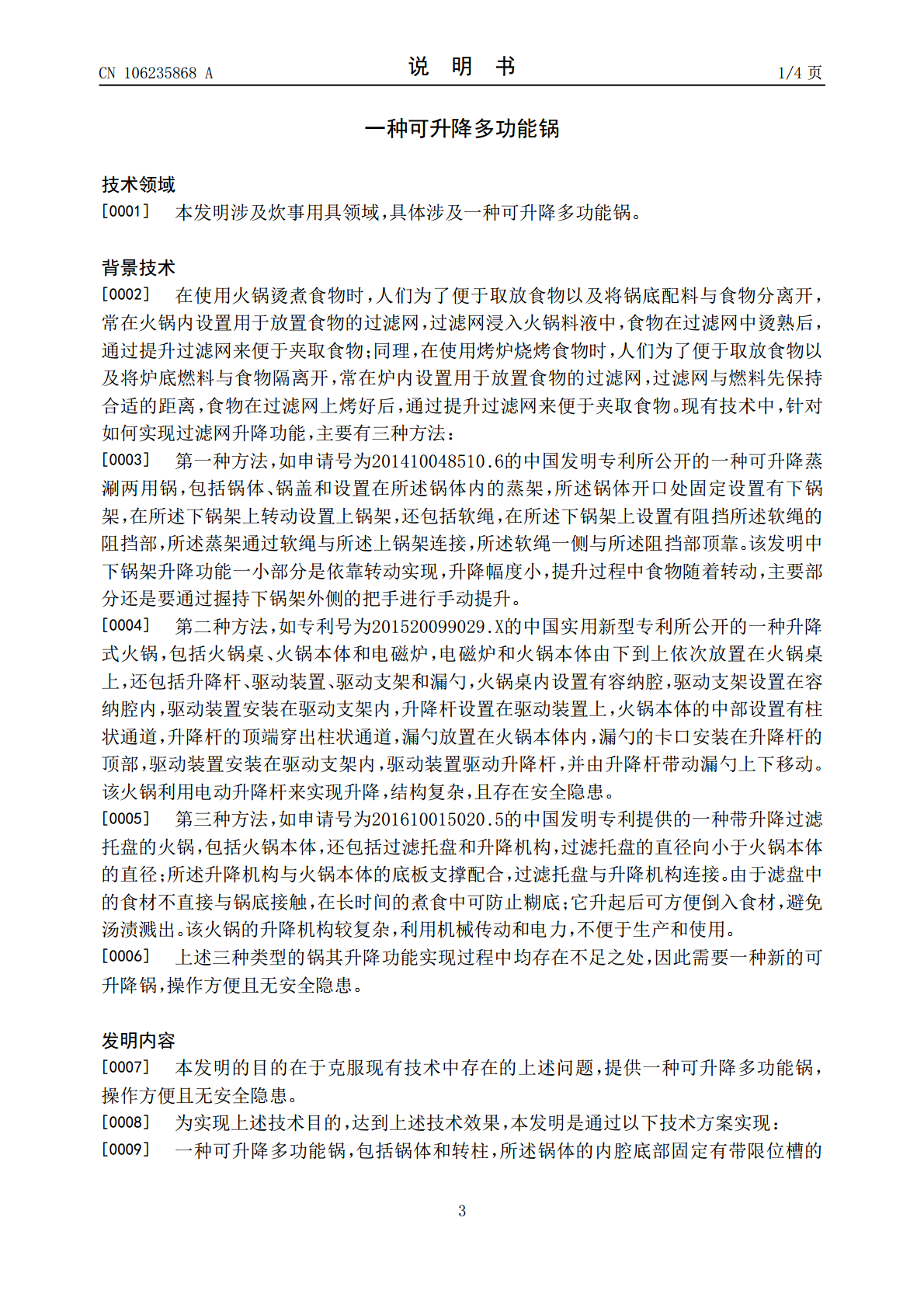

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106235868A(43)申请公布日2016.12.21(21)申请号201610836049.X(22)申请日2016.09.20(71)申请人华北科技学院地址100000北京市石景山区五里坨南宫车站北石门路368号(72)发明人罗建国何茂艳罗悦宸(74)专利代理机构合肥顺超知识产权代理事务所(特殊普通合伙)34120代理人周发军(51)Int.Cl.A47J27/00(2006.01)A47J36/00(2006.01)A47J45/08(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种可升降多功能锅(57)摘要本发明公开了一种可升降多功能锅，包括锅体和转柱，锅体的内腔底部固定有带限位槽的底座，转柱分为上段光面柱、中段螺纹柱和下段光面柱，下段光面柱插入底座的限位槽，上段光面柱的顶端连接有旋转把手，中段螺纹柱的外侧转动连接有一体式螺母过滤网，所述一体式螺母过滤网包括螺母和过滤网体，转动所述旋转把手使得转柱进行顺时针或逆时针转动，一体式螺母过滤网随之上升或下降。本发明锅体采用阶梯形结构，便于火锅底料或烤炉炭料的放置；一体式螺母过滤网在转柱的旋转推动下进行升降，操作方便，升降的同时过滤网体不会转动，不对锅体内造成较大的扰动，安全性好。CN106235868ACN106235868A权利要求书1/1页1.一种可升降多功能锅，包括锅体和转柱，其特征在于：所述锅体的内腔底部固定有带限位槽的底座，所述转柱分为上段光面柱、中段螺纹柱和下段光面柱，所述下段光面柱插入底座的限位槽，所述上段光面柱的顶端通过可拆卸地方式连接有旋转把手，所述中段螺纹柱的外侧转动连接有一体式螺母过滤网，所述一体式螺母过滤网包括螺母和固定于螺母外周的过滤网体，所述过滤网体的外边缘靠近锅体内壁并在锅体内壁限制下不能够转动，通过转动所述旋转把手使得转柱在底座的限制作用下进行顺时针或逆时针转动，所述一体式螺母过滤网随着沿竖直方向上升或下降。2.根据权利要求1所述的可升降多功能锅，其特征在于：所述锅体为阶梯形结构，内腔分为上宽区和下窄区；当所述锅体用作为火锅时，上宽区为烫煮区，下窄区为底料区；当所述锅体用作为烤炉时，上宽区为烧烤区，下窄区为炭料区。3.根据权利要求2所述的可升降多功能锅，其特征在于：所述过滤网体的外边缘与上宽区内壁间的距离为0.5-1mm。4.根据权利要求2所述的可升降多功能锅，其特征在于：所述锅体位于上宽区部分的横截面为正方形，相应地所述过滤网体整体呈正方形。5.根据权利要求4所述的可升降多功能锅，其特征在于：所述锅体位于下宽区部分的横截面为正方形或圆形。6.根据权利要求1所述的可升降多功能锅，其特征在于：所述锅体的外壁对称设有防烫把手。7.根据权利要求1所述的可升降多功能锅，其特征在于：所述上段光面柱的上端向内开设有插槽，所述旋转把手的一端设有竖直向下的插柱，另一端设有竖直向上的握持头，插柱与握持头之间通过水平连接杆进行连接；所述插柱的截面呈十字形或方形。8.根据权利要求1所述的可升降多功能锅，其特征在于：所述上段光面柱的侧部连接有能够转动的提手。9.根据权利要求1所述的可升降多功能锅，其特征在于：所述过滤网体的边缘设有边框，中部设有若干加强辐条。10.根据权利要求1所述的可升降多功能锅，其特征在于：所述过滤网体的网孔形状为矩形孔、蜂窝孔、圆形孔、平行四边形孔中的任一种。2CN106235868A说明书1/4页一种可升降多功能锅技术领域[0001]本发明涉及炊事用具领域，具体涉及一种可升降多功能锅。背景技术[0002]在使用火锅烫煮食物时，人们为了便于取放食物以及将锅底配料与食物分离开，常在火锅内设置用于放置食物的过滤网，过滤网浸入火锅料液中，食物在过滤网中烫熟后，通过提升过滤网来便于夹取食物；同理，在使用烤炉烧烤食物时，人们为了便于取放食物以及将炉底燃料与食物隔离开，常在炉内设置用于放置食物的过滤网，过滤网与燃料先保持合适的距离，食物在过滤网上烤好后，通过提升过滤网来便于夹取食物。现有技术中，针对如何实现过滤网升降功能，主要有三种方法：[0003]第一种方法，如申请号为201410048510.6的中国发明专利所公开的一种可升降蒸涮两用锅，包括锅体、锅盖和设置在所述锅体内的蒸架，所述锅体开口处固定设置有下锅架，在所述下锅架上转动设置上锅架，还包括软绳，在所述下锅架上设置有阻挡所述软绳的阻挡部，所述蒸架通过软绳与所述上锅架连接，所述软绳一侧与所述阻挡部顶靠。该发明中下锅架升降功能一小部分是依靠转动实现，升降幅度小，提升过程中食物随着转动，主要部分还是要通过握持下锅架外侧的把手进行手动提升。[0004]第二种方法，如专利号为201520099029.X的中国实
