一种多功能可升降护理床.pdf

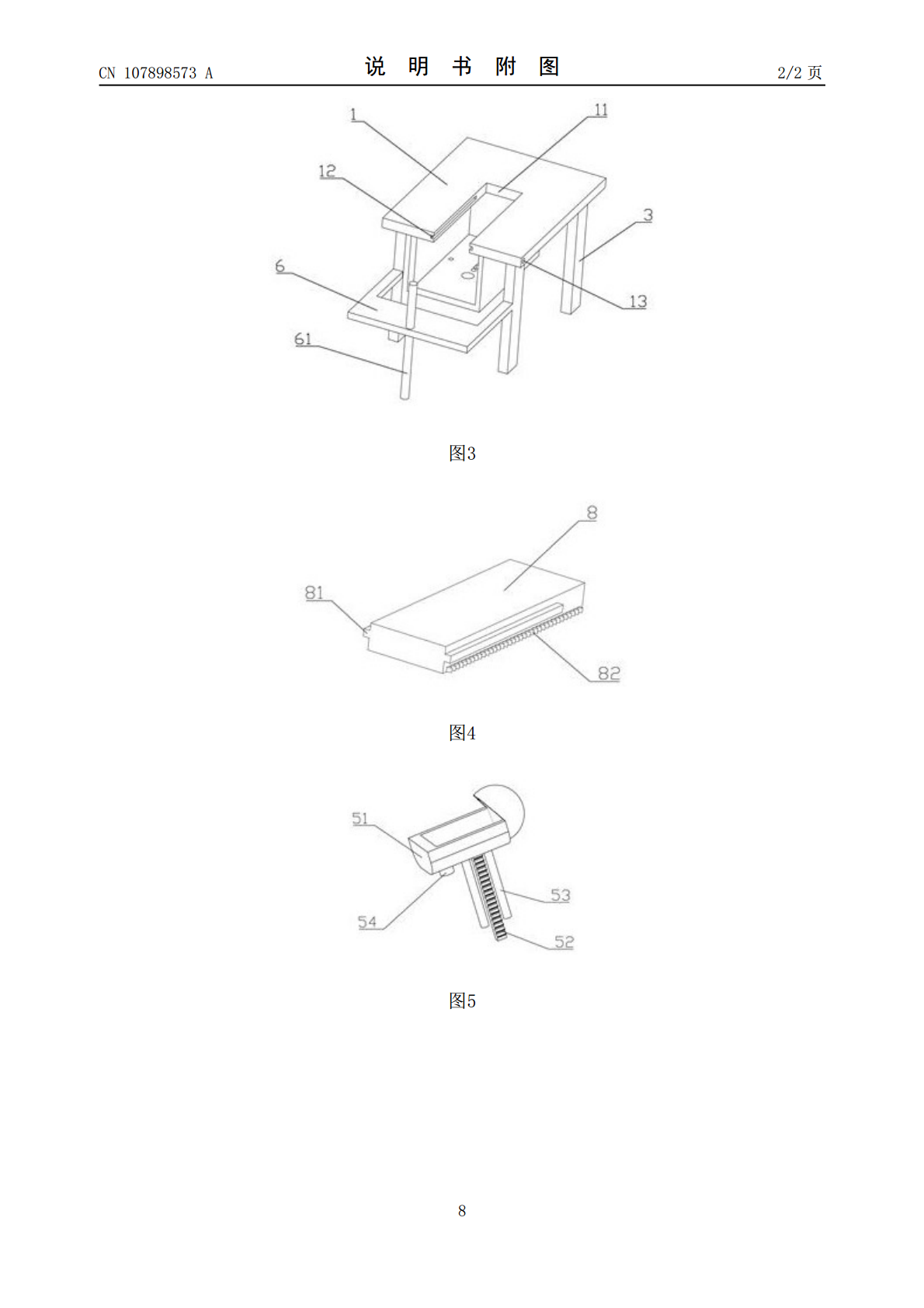

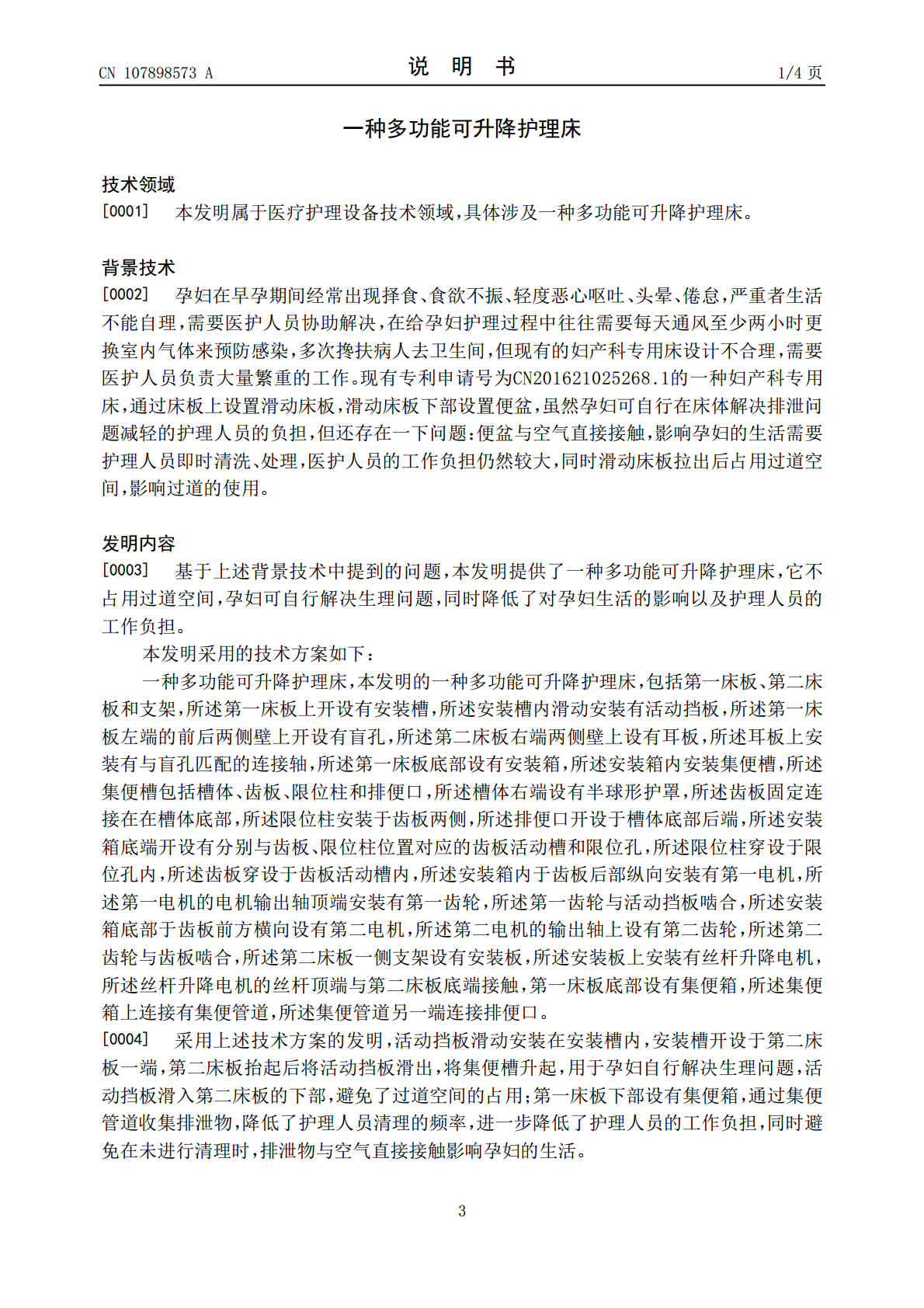

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107898573A(43)申请公布日2018.04.13(21)申请号201711355011.1(22)申请日2017.12.16(71)申请人李世川地址402368重庆市大足区龙水镇综合街69号附16号(72)发明人李世川(51)Int.Cl.A61G7/015(2006.01)A61G7/02(2006.01)A61G7/05(2006.01)权利要求书1页说明书4页附图2页(54)发明名称一种多功能可升降护理床(57)摘要本发明属于医疗护理设备技术领域，主要涉及一种多功能可升降护理床，包括第一床板、第二床板和支架，第一床板上开设有安装槽，安装槽内滑动安装有活动挡板，第一床板左端的前后两侧壁上开设有盲孔，第二床板右端两侧壁上设有耳板，耳板上安装有与盲孔匹配的连接轴，第一床板底部设有安装箱，安装箱内安装集便槽，集便槽包括槽体、齿板、限位柱和排便口，安装箱内于齿板后部纵向安装有第一电机，安装箱底部于齿板前方横向设有第二电机，第二床板一侧支架设有安装板，安装板上安装有丝杆升降电机，它不占用过道空间，孕妇可自行解决生理问题，同时降低了对孕妇生活的影响以及护理人员的工作负担。CN107898573ACN107898573A权利要求书1/1页1.一种多功能可升降护理床，包括第一床板（1）、第二床板（2）和支架（3），其特征在于：所述第一床板（1）上开设有安装槽（11），所述安装槽（11）内滑动安装有活动挡板（8），所述第一床板（1）左端的前后两侧壁上开设有盲孔（13），所述第二床板（2）右端两侧壁上设有耳板（21），所述耳板（21）上安装有与盲孔（13）匹配的连接轴，所述第一床板（1）底部设有安装箱（4），所述安装箱（4）内安装集便槽（5），所述集便槽（5）包括槽体（51）、齿板（52）、限位柱（53）和排便口（54），所述槽体（51）右端设有半球形护罩，所述齿板（52）固定连接在在槽体（51）底部，所述限位柱（53）安装于齿板（52）两侧，所述排便口（54）开设于槽体（51）底部后端，所述安装箱（4）底端开设有分别与齿板（52）、限位柱（53）位置对应的齿板活动槽和限位孔，所述限位柱（53）穿设于限位孔内，所述齿板（52）穿设于齿板活动槽内，所述安装箱（4）内于齿板（52）后部纵向安装有第一电机（9），所述第一电机（9）的电机输出轴（91）顶端安装有第一齿轮，所述第一齿轮与活动挡板（8）啮合，所述安装箱（4）底部于齿板（52）前方横向设有第二电机，所述第二电机的输出轴上设有第二齿轮，所述第二齿轮与齿板（52）啮合，所述第二床板（2）一侧支架（3）设有安装板（6），所述安装板（6）上安装有丝杆升降电机（7），所述丝杆升降电机（7）的丝杆（71）顶端与第二床板（2）底端接触，第一床板（1）底部设有集便箱，所述集便箱上连接有集便管道，所述集便管道另一端连接排便口（54）。2.根据权利要求1所述的一种多功能可升降护理床，其特征在于：所述活动挡板（8）两侧壁设有限位板（81），所述活动挡板（8）的厚度尺寸大于第一床板（1）的厚度尺寸、活动挡板（8）顶端与第一床板（1）顶端处于同一平面，所述活动挡板（8）侧壁于超出第一床板（1）底端部分设有与第一齿轮匹配的滚齿（82），所述安装槽（11）侧壁上开设有与限位板（81）匹配的滑槽（12）。3.根据权利要求2所述的一种多功能可升降护理床，其特征在于：所述限位孔与限位柱（53）之间为间隙配合。4.根据权利要求3所述的一种多功能可升降护理床，其特征在于：所述安装板（6）为U字形结构，所述安装板（6）与支架（3）一体成型。5.根据权利要求4所述的一种多功能可升降护理床，其特征在于：所述安装板（6）左安装有辅助支撑柱（61）。6.根据权利要求5所述的一种多功能可升降护理床，其特征在于：所述集便箱内分为便箱和水箱，所述集便管道接入便箱内，所述水箱内设有水泵，所述水泵连接清洗水管，所述安装箱（4）底端开设有用于穿设清洗水管的水管预留孔（41），所述清洗水管另一连接有清洗喷头，所述清洗喷头安装在集便槽（5）上半球形护罩内壁的顶端。2CN107898573A说明书1/4页一种多功能可升降护理床技术领域[0001]本发明属于医疗护理设备技术领域，具体涉及一种多功能可升降护理床。背景技术[0002]孕妇在早孕期间经常出现择食、食欲不振、轻度恶心呕吐、头晕、倦怠，严重者生活不能自理，需要医护人员协助解决，在给孕妇护理过程中往往需要每天通风至少两小时更换室内气体来预防感染，多次搀扶病人去卫生间，但现有的妇产科专用床设计不合理，需要医护人员负责大量繁重的工作。现有专利申请号为CN201621025268.1的一种妇产科专用床，通过床板上设置滑动床
