一种掠入射XAFS高温原位炉.pdf

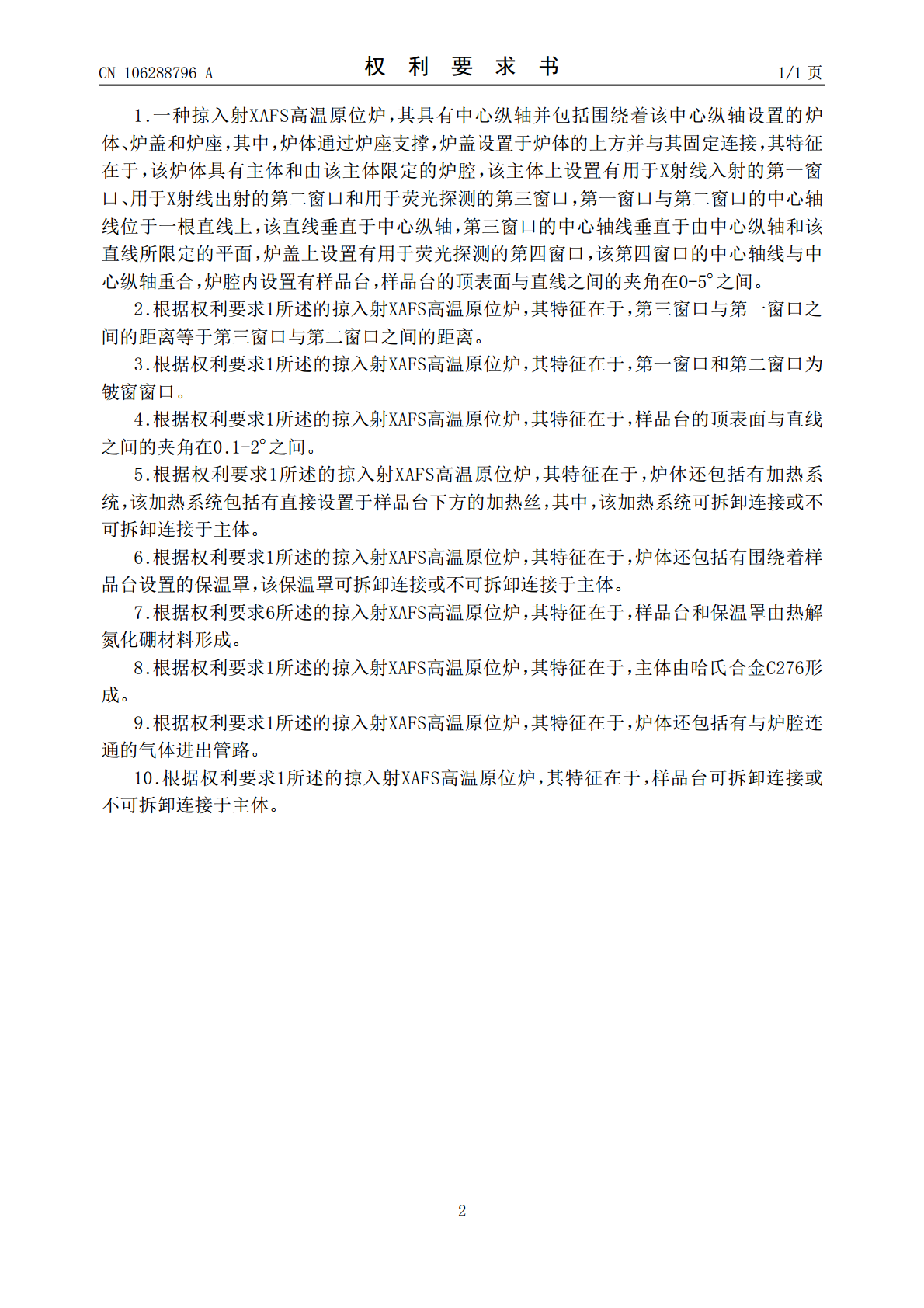

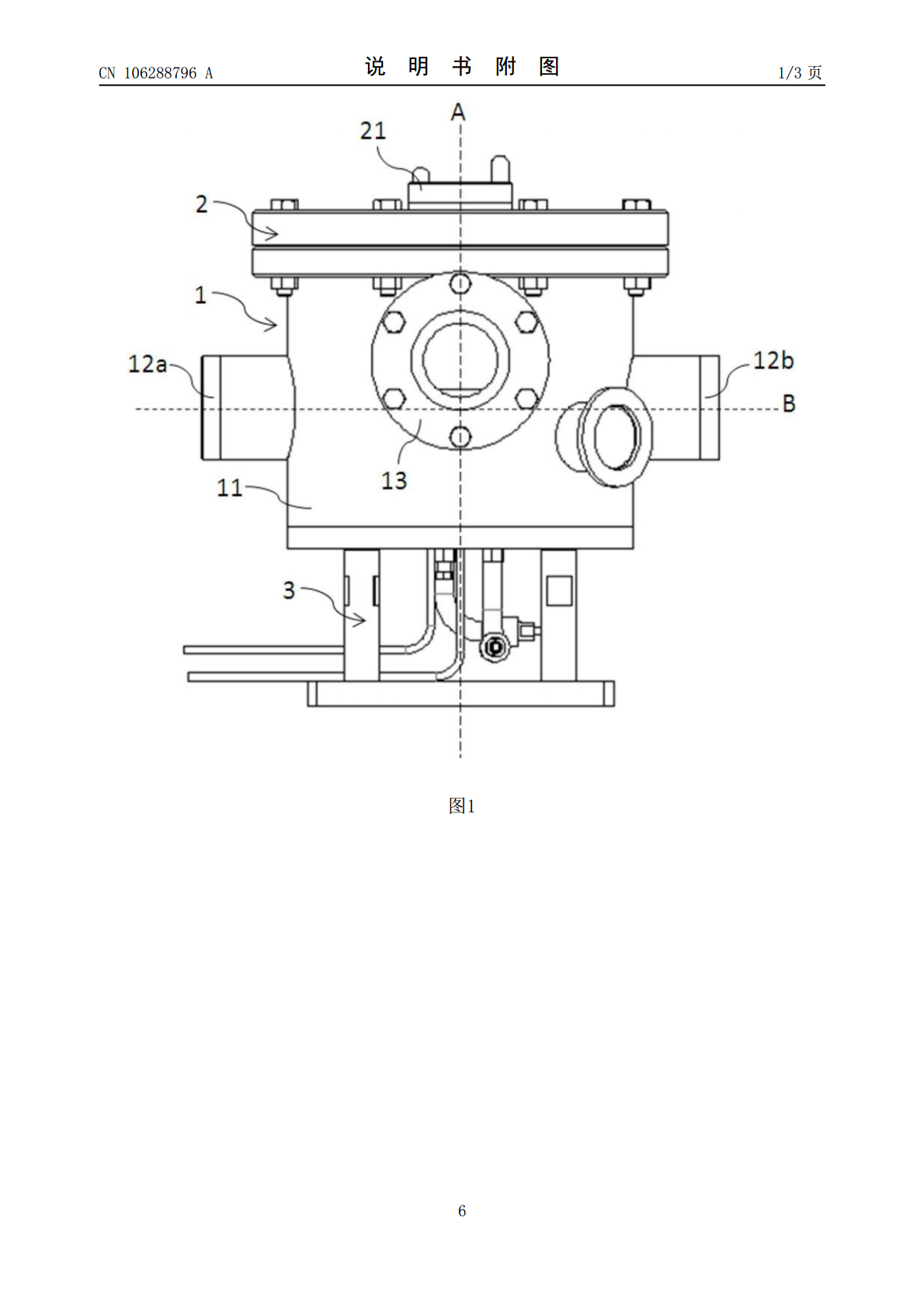

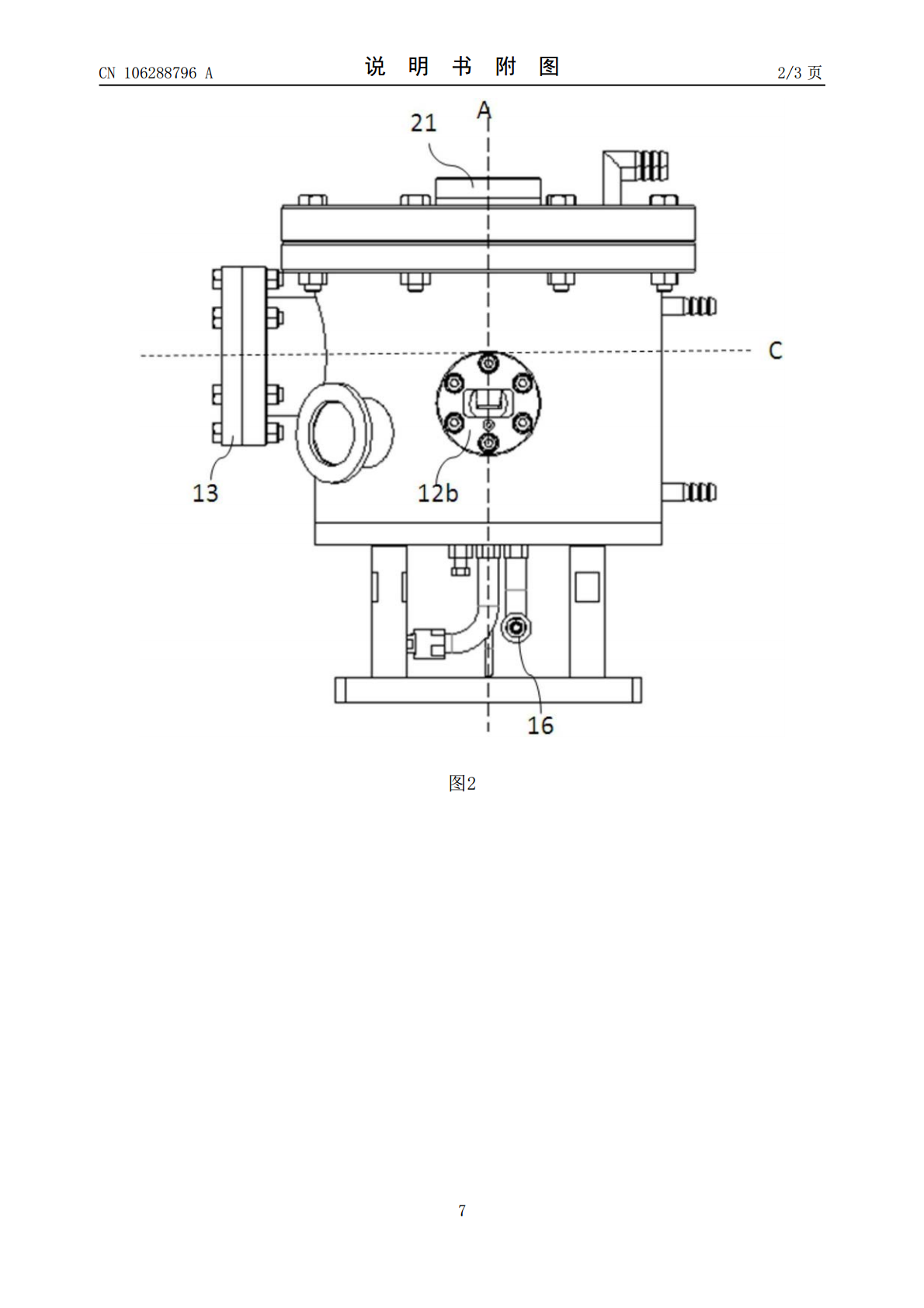

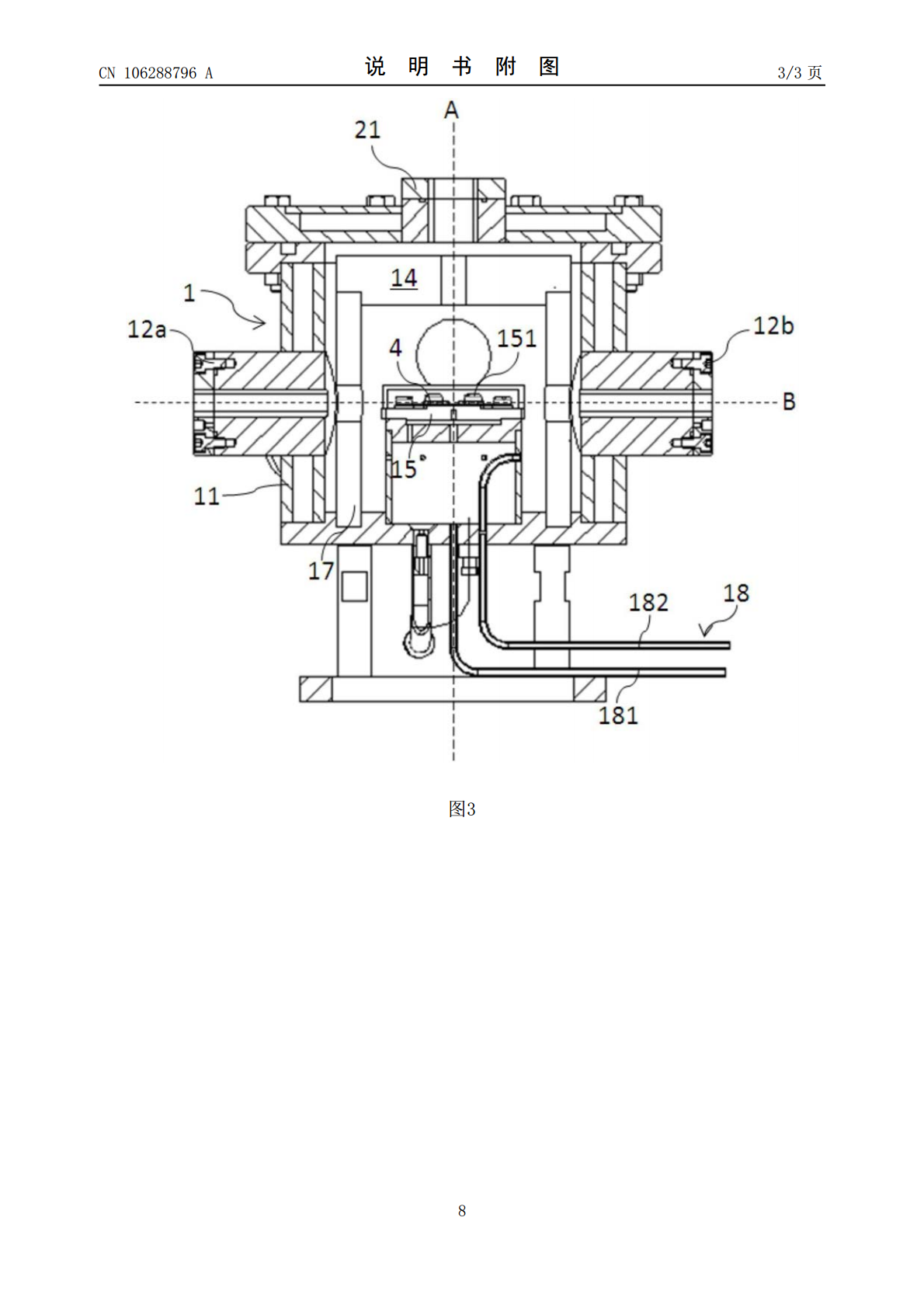

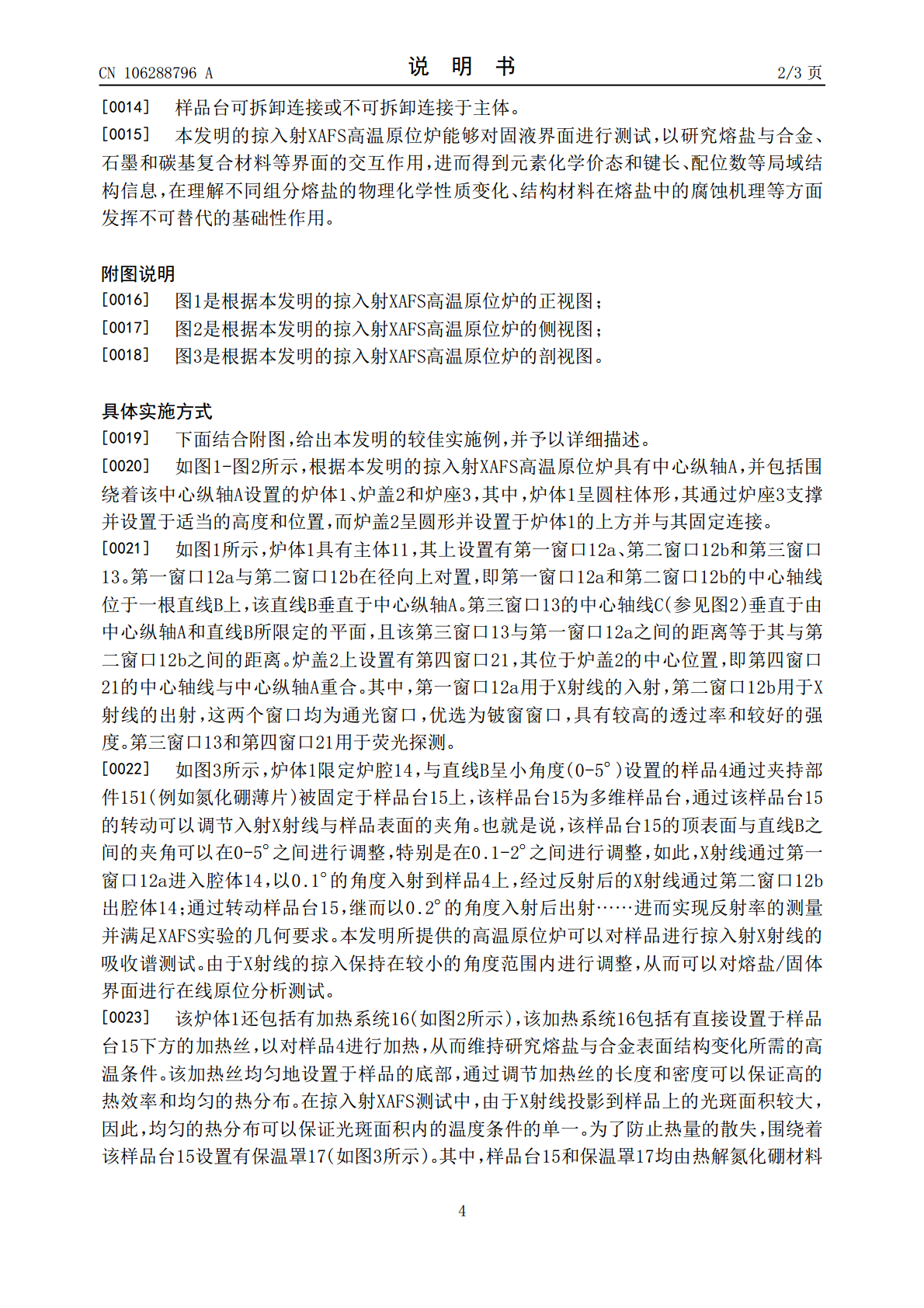

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106288796A(43)申请公布日2017.01.04(21)申请号201610592451.8(22)申请日2016.07.26(71)申请人中国科学院上海应用物理研究所地址201800上海市嘉定区嘉罗公路2019号(72)发明人于海生魏向军姜政孙凡飞汪丽华黄宇营张晓哲(74)专利代理机构上海智信专利代理有限公司31002代理人邓琪宋丽荣(51)Int.Cl.F27B17/02(2006.01)G01N23/223(2006.01)G01N23/06(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种掠入射XAFS高温原位炉(57)摘要本发明涉及一种掠入射XAFS高温原位炉，其具有中心纵轴并包括围绕着中心纵轴设置的炉体、炉盖和炉座，其中，炉体通过炉座支撑，炉盖设置于炉体的上方并与其固定连接，炉体具有主体和由主体限定的炉腔，主体上设置有用于X射线入射的第一窗口、用于X射线出射的第二窗口和用于荧光探测的第三窗口，第一窗口与第二窗口的中心轴线位于一根直线上，直线垂直于中心纵轴，第三窗口的中心轴线垂直于由中心纵轴和直线所限定的平面，炉盖上设置有用于荧光探测的第四窗口，第四窗口的中心轴线与中心纵轴重合，炉腔内设置有样品台，样品台的顶表面与直线之间的夹角在0-5°之间。本发明的掠入射XAFS高温原位炉能够对固液界面进行XAFS测试。CN106288796ACN106288796A权利要求书1/1页1.一种掠入射XAFS高温原位炉，其具有中心纵轴并包括围绕着该中心纵轴设置的炉体、炉盖和炉座，其中，炉体通过炉座支撑，炉盖设置于炉体的上方并与其固定连接，其特征在于，该炉体具有主体和由该主体限定的炉腔，该主体上设置有用于X射线入射的第一窗口、用于X射线出射的第二窗口和用于荧光探测的第三窗口，第一窗口与第二窗口的中心轴线位于一根直线上，该直线垂直于中心纵轴，第三窗口的中心轴线垂直于由中心纵轴和该直线所限定的平面，炉盖上设置有用于荧光探测的第四窗口，该第四窗口的中心轴线与中心纵轴重合，炉腔内设置有样品台，样品台的顶表面与直线之间的夹角在0-5°之间。2.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，第三窗口与第一窗口之间的距离等于第三窗口与第二窗口之间的距离。3.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，第一窗口和第二窗口为铍窗窗口。4.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，样品台的顶表面与直线之间的夹角在0.1-2°之间。5.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，炉体还包括有加热系统，该加热系统包括有直接设置于样品台下方的加热丝，其中，该加热系统可拆卸连接或不可拆卸连接于主体。6.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，炉体还包括有围绕着样品台设置的保温罩，该保温罩可拆卸连接或不可拆卸连接于主体。7.根据权利要求6所述的掠入射XAFS高温原位炉，其特征在于，样品台和保温罩由热解氮化硼材料形成。8.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，主体由哈氏合金C276形成。9.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，炉体还包括有与炉腔连通的气体进出管路。10.根据权利要求1所述的掠入射XAFS高温原位炉，其特征在于，样品台可拆卸连接或不可拆卸连接于主体。2CN106288796A说明书1/3页一种掠入射XAFS高温原位炉技术领域[0001]本发明涉及一种高温原位炉，更具体地涉及一种掠入射XAFS高温原位炉。背景技术[0002]高温原位炉常被用来进行原位X射线吸收精细结构(XAFS)测试，以得到样品元素的化学价态等局域结构信息。现有技术中的高温原位炉中的样品为垂直放置，入射X射线与样品的夹角通常为45°或90°，可以进行荧光法或透射法测试。同步辐射水平方向的发散度比垂直方向大，垂直放置样品很难保证掠入射条件下X射线投影全部在样品之内，从而无法实现掠入射XAFS测试。由于不能准确调节X射线与样品表面的夹角，不能控制X射线在样品表面的穿透深度，亦无法进行固液界面的结构研究。另外，现有技术中的高温原位炉的炉体的内壁由不锈钢材料制成，其耐腐蚀性能较差，从而无法适用于高温条件下氟盐等XAFS的测试研究。[0003]熔盐堆燃料的主要成分为裂变燃料和可增值燃料的氟化物熔盐。其中，氟化物熔盐的工作温度在650-1000℃的高温段且具有高腐蚀性。显然，现有的高温原位炉无法满足对氟化物熔盐进行测试的原位XAFS条件。发明内容[0004]为了解决上述现有技术存在的现有的高温原位炉无法对固液界面进行XAFS测试的问题，本发明旨在提供一种掠入射XAFS高温原位炉。[
