型煤锅炉和热风炉燃烧自动控制装置.pdf

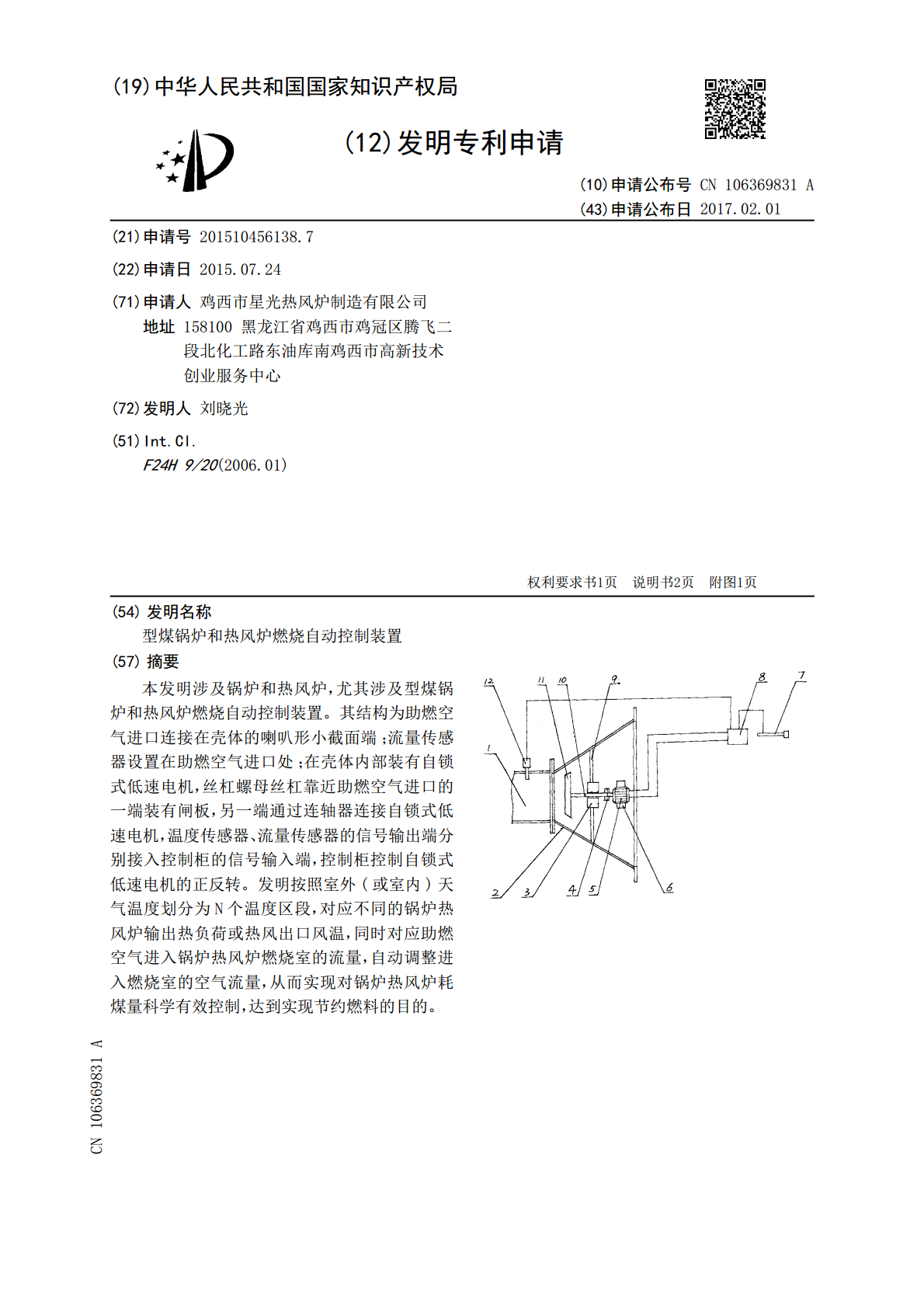

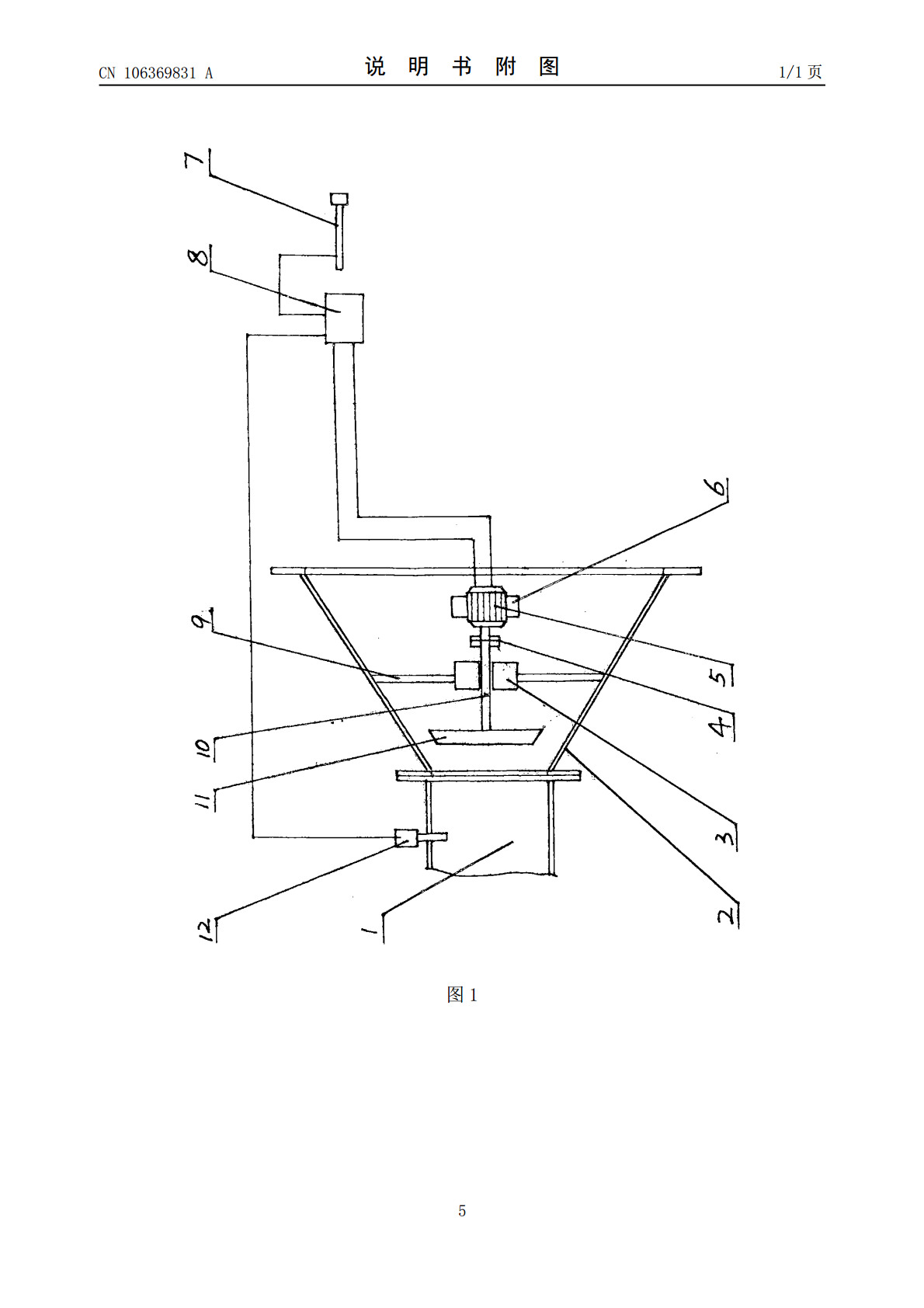

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106369831A(43)申请公布日2017.02.01(21)申请号201510456138.7(22)申请日2015.07.24(71)申请人鸡西市星光热风炉制造有限公司地址158100黑龙江省鸡西市鸡冠区腾飞二段北化工路东油库南鸡西市高新技术创业服务中心(72)发明人刘晓光(51)Int.Cl.F24H9/20(2006.01)权利要求书1页说明书2页附图1页(54)发明名称型煤锅炉和热风炉燃烧自动控制装置(57)摘要本发明涉及锅炉和热风炉，尤其涉及型煤锅炉和热风炉燃烧自动控制装置。其结构为助燃空气进口连接在壳体的喇叭形小截面端；流量传感器设置在助燃空气进口处；在壳体内部装有自锁式低速电机，丝杠螺母丝杠靠近助燃空气进口的一端装有闸板，另一端通过连轴器连接自锁式低速电机，温度传感器、流量传感器的信号输出端分别接入控制柜的信号输入端，控制柜控制自锁式低速电机的正反转。发明按照室外(或室内)天气温度划分为N个温度区段，对应不同的锅炉热风炉输出热负荷或热风出口风温，同时对应助燃空气进入锅炉热风炉燃烧室的流量，自动调整进入燃烧室的空气流量，从而实现对锅炉热风炉耗煤量科学有效控制，达到实现节约燃料的目的。CN106369831ACN106369831A权利要求书1/1页1.型煤锅炉和热风炉燃烧自动控制装置，其特征是：结构包括助燃空气进口(1)，壳体(2)，丝杠螺母(3)，连轴器(4)，自锁式低速电机(5)，电机支架(6)，支撑架(9)，丝杠(10)，闸板(11)，温度传感器(7)，控制柜(8)，流量传感器(12)；壳体(2)为喇叭形；助燃空气进口(1)连接在壳体(2)的喇叭形小截面端；流量传感器(12)设置在助燃空气进口(1)处；在壳体(2)内部固定装有支撑架(9)、电机支架(6)；丝杠(10)与丝杠螺母(3)配合，丝杠螺母(3)通过支架(9)固定；丝杠(10)靠近助燃空气进口(1)的一端装有闸板(11)，另一端通过连轴器(4)连接自锁式低速电机(5)，自锁式低速电机(5)通过电机支架(6)固定；温度传感器(7)的信号输出端与控制柜(8)的温度信号输入端连接，流量传感器(12)的信号输出端与控制柜(8)的流量信号输入端连接，控制柜(8)的正转信号输出端连接自锁式低速电机(5)的正转信号输入端，控制柜(8)的反转信号输出端连接自锁式低速电机(5)的反转信号输入端。2CN106369831A说明书1/2页型煤锅炉和热风炉燃烧自动控制装置技术领域[0001]本发明涉及锅炉和热风炉，尤其涉及型煤锅炉和热风炉燃烧自动控制装置。背景技术[0002]型煤锅炉和热风炉无需加装除尘设备和引鼓风机即可达到国家排放标准，烟尘排放浓度90-130mg/m3，二氧化硫排放浓度120-350mg/m3，烟气黑度达到I以下，均符合国家环保标准，因此被广泛应用于城市当中或城市边缘的居民小型供热、工厂车间、鸡舍、猪舍、烟叶、粮食烘干等行业。但由于燃烧需要空气量无法得到有效控制，进而出现燃料消耗量与供热负荷或热风出口温度不匹配等现象，导致因出口水温或出口风温温度过高，造成燃料浪费，或燃烧过快导致加煤，出渣频率增加，劳动强度增加，或因司炉工责任心不强导致出口水温或风温温度过低，影响供热或烘干。发明内容[0003]本发明目的在于提供一种自动调整助燃空气进入锅炉和热风炉燃烧室的流量，使燃料消耗量与供热负荷或热风出口温度匹配的型煤锅炉和热风炉燃烧自动控制装置。[0004]发明的技术方案是这样实现的，型煤锅炉和热风炉燃烧自动控制装置的结构包括助燃空气进口1，壳体2，丝杠螺母3，连轴器4，自锁式低速电机5，电机支架6，支撑架9，丝杠10，闸板11，温度传感器7，控制柜8，流量传感器12；壳体2为喇叭形；助燃空气进口1连接在壳体2的喇叭形小截面端；流量传感器12设置在助燃空气进口1处；在壳体2内部固定装有支撑架9、电机支架6；丝杠10与丝杠螺母3配合，丝杠螺母3通过支架9固定，丝杠10靠近助燃空气进口1的一端装有闸板11，另一端通过连轴器4连接自锁式低速电机5，自锁式低速电机5通过电机支架6固定；温度传感器7的信号输出端与控制柜8的温度信号输入端连接，流量传感器12的信号输出端与控制柜8的流量信号输入端连接，控制柜8的正转信号输出端连接自锁式低速电机5的正转信号输入端，控制柜8的反转信号输出端连接自锁式低速电机5的反转信号输入端。[0005]本发明结构简单，按照室外(或室内)天气温度划分为N个温度区段，不同温度区段对应不同的锅炉热风炉输出热负荷或热风出口风温，同时对应助燃空气进入锅炉热风炉燃烧室的流量，进而通过本发明自动调整进入燃烧室的空气流量，从而实现对锅炉热风炉耗煤量科学有效控制，达到实现节约燃料的
