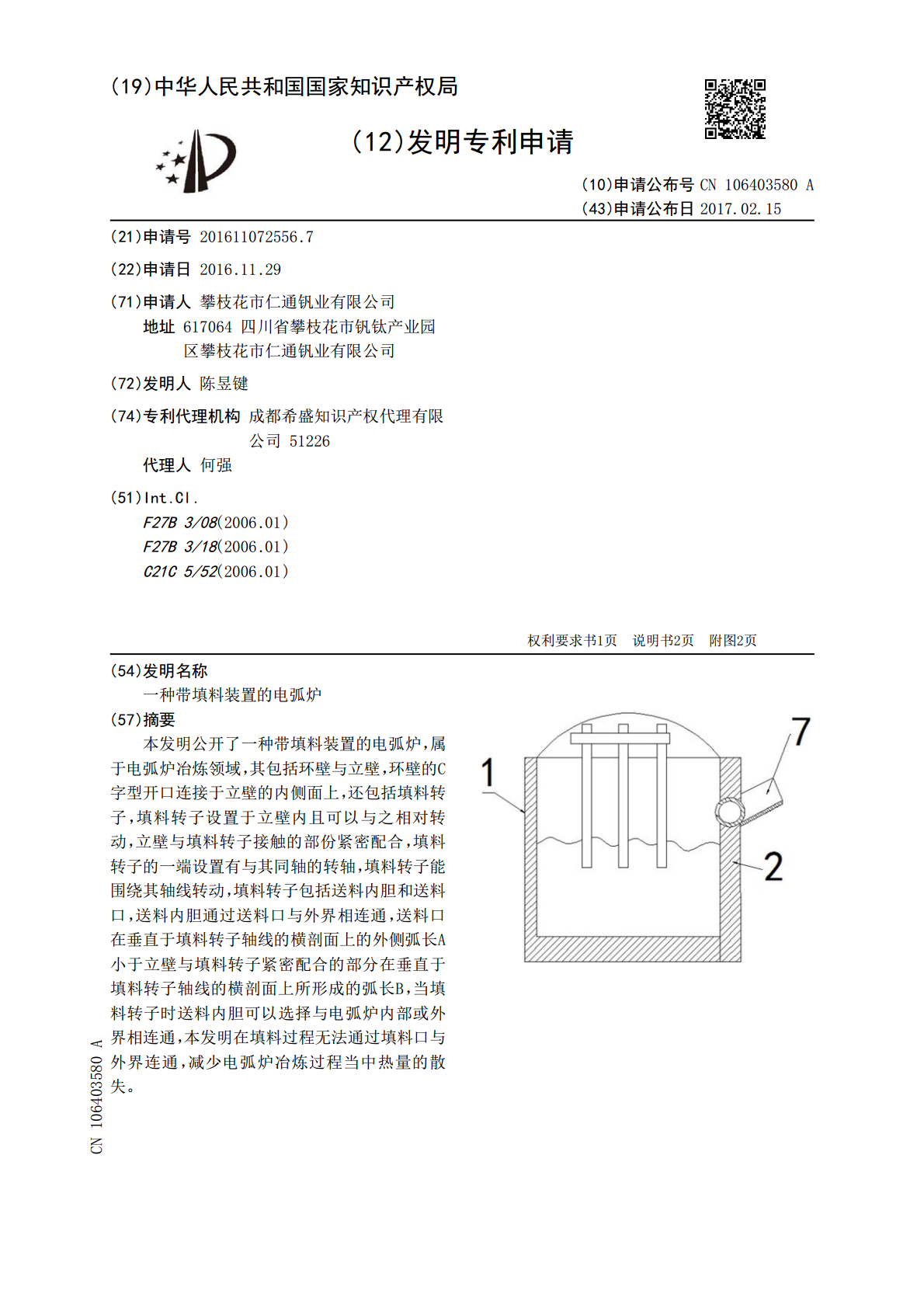

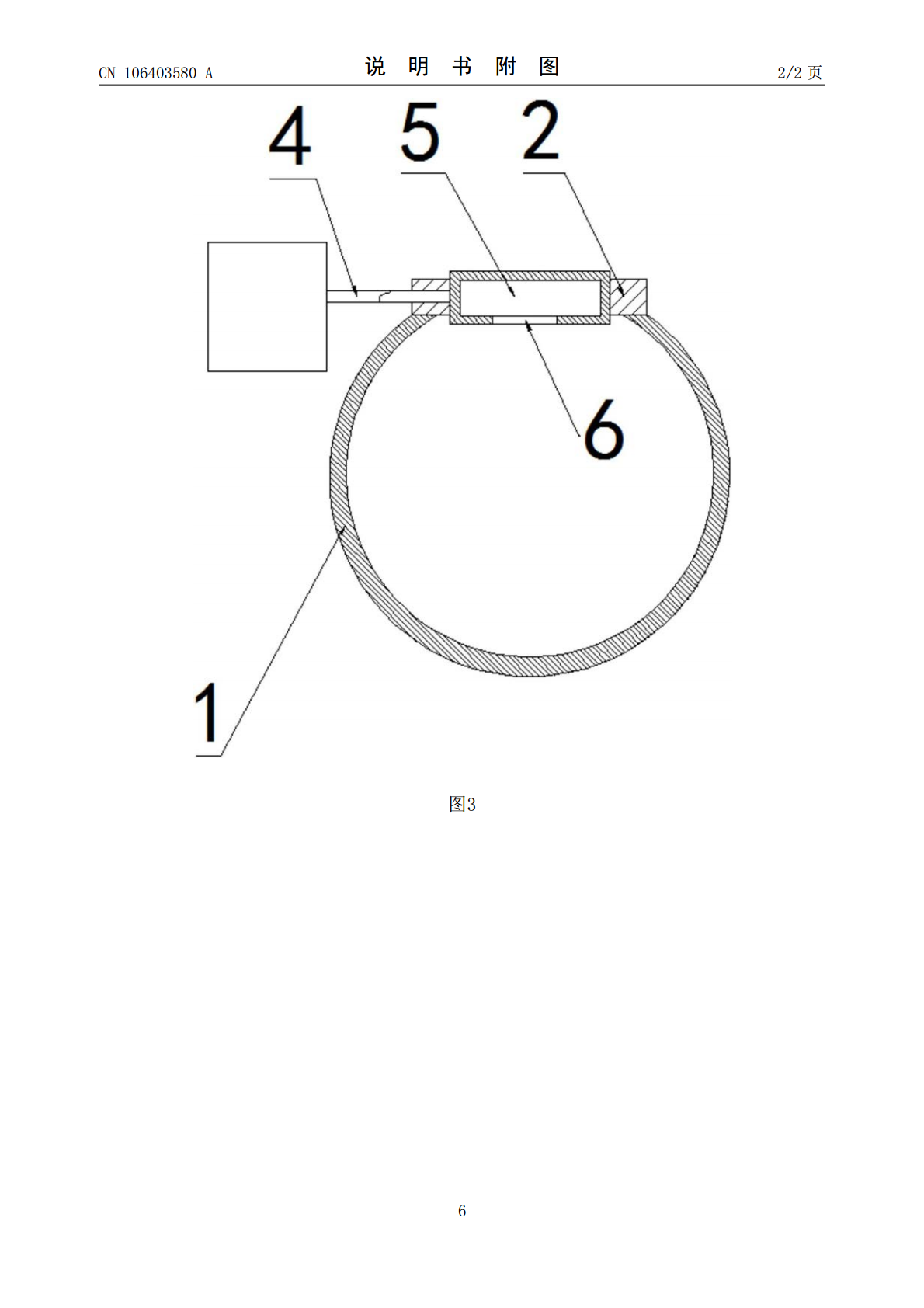

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106403580A(43)申请公布日2017.02.15(21)申请号201611072556.7(22)申请日2016.11.29(71)申请人攀枝花市仁通钒业有限公司地址617064四川省攀枝花市钒钛产业园区攀枝花市仁通钒业有限公司(72)发明人陈昱键(74)专利代理机构成都希盛知识产权代理有限公司51226代理人何强(51)Int.Cl.F27B3/08(2006.01)F27B3/18(2006.01)C21C5/52(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种带填料装置的电弧炉(57)摘要本发明公开了一种带填料装置的电弧炉，属于电弧炉冶炼领域，其包括环壁与立壁，环壁的C字型开口连接于立壁的内侧面上，还包括填料转子，填料转子设置于立壁内且可以与之相对转动，立壁与填料转子接触的部份紧密配合，填料转子的一端设置有与其同轴的转轴，填料转子能围绕其轴线转动，填料转子包括送料内胆和送料口，送料内胆通过送料口与外界相连通，送料口在垂直于填料转子轴线的横剖面上的外侧弧长A小于立壁与填料转子紧密配合的部分在垂直于填料转子轴线的横剖面上所形成的弧长B，当填料转子时送料内胆可以选择与电弧炉内部或外界相连通，本发明在填料过程无法通过填料口与外界连通，减少电弧炉冶炼过程当中热量的散失。CN106403580ACN106403580A权利要求书1/1页1.一种带填料装置的电弧炉，包括炉身，其特征在于：所述炉身包括在竖直方向的横截面为C字型的环壁(1)、在竖直方向上的横截面为一字型的立壁(2)以及填料转子(3)，所述环壁(1)的C字型开口连接于所述立壁(2)的内侧面上，所述填料转子(3)的轴线平行所述立壁(2)内侧面，所述填料转子(3)设置于所述立壁(2)内，所述填料转子(3)的直径大于所述立壁(2)的厚度，所述立壁(2)与所述填料转子(3)接触的部分紧密配合，所述填料转子(3)的一端设置有与其同轴的转轴(4)，所述转轴(4)穿透所述立壁(2)且与设置于所述炉身外的电机输出端相连接，所述填料转子(3)能围绕其轴线转动，所述填料转子(3)包括送料内胆(5)和送料口(6)，所述送料口(6)设置于所述填料转子(3)侧面，所述送料内胆(5)通过所述送料口(6)与外界相连通，所述送料口(6)在垂直于所述填料转子(3)轴线的横剖面上的外侧弧长A小于所述立壁(2)与所述填料转子(3)紧密配合的部份在垂直于所述填料转子(3)轴线的横剖面上所形成的弧长B，当所述填料转子(3)转动时所述送料内胆(5)可以选择与所述电弧炉内部或外界相连通。2.按照权利要求1所述的一种带填料装置的电弧炉，其特征在于：所述填料转子(3)的轴线平行于水平面。3.按照权利要求2所述的一种带填料装置的电弧炉，其特征在于：还包括设置于炉身外的送料筒(7)，所述送料筒(7)向下倾斜的出口端与所述填料转子(3)的侧面相连。2CN106403580A说明书1/2页一种带填料装置的电弧炉技术领域[0001]本发明涉及电弧炉冶炼领域，尤其是一种带填料装置的电弧炉。背景技术[0002]金属冶炼技术在我国应用广泛，尤其是炼钢技术为我国致力研究的项目。[0003]目前国内企业大多采用电弧炉炼钢方式，电弧炉简称EAF炼钢是以电能作为热源的炼钢方法，它是靠电极和炉料间放电产生的电弧，使电能在弧光中转变为热能，并借助电弧辐射和电弧的直接作用加热并熔化金属炉料和炉渣，冶炼出各种成分合格的钢和合金的一种炼钢方法。电弧炉炼钢过程中需要往炉中填料，一般的填料方式为揭开炉盖由上而下落料，这种传统的填料方法会使电弧炉在填料过程当中始终处于开放的状态，电弧炉中的热量容易散失。发明内容[0004]本发明一种带填料装置的电弧炉，其解决的技术问题是：提供一种电弧炉，使电弧炉在填料过程无法通过填料口与外界连通，减小电弧炉冶炼过程当中热量的散失。[0005]本发明所采用的技术方案是：包括炉身侧壁，所述炉身侧壁包括在竖直方向的横截面为C字型的环壁、在竖直方向上的横截面为一字型的立壁以及填料转子，所述环壁的C字型开口连接于所述立壁的内侧面上，所述填料转子的轴线平行所述立壁内侧面，所述填料转子设置于所述立壁内且可以与之相对转动，所述填料转子的直径大于所述立壁的厚度，所述立壁与所述填料转子接触的部分紧密配合，所述填料转子的一端设置有与其同轴的转轴，所述转轴与设置于所述炉身外的电机输出端相连接，所述填料转子能围绕其轴线转动，所述填料转子包括送料内胆和送料口，所述送料口设置于所述填料转子侧面，所述送料内胆通过所述送料口与外界相连通，所述送料口在垂直于所述填料转子轴线的横剖面上的外侧弧长A小于所述立壁与所述填料转子紧密配合的部分在垂直于所述填料转子轴
