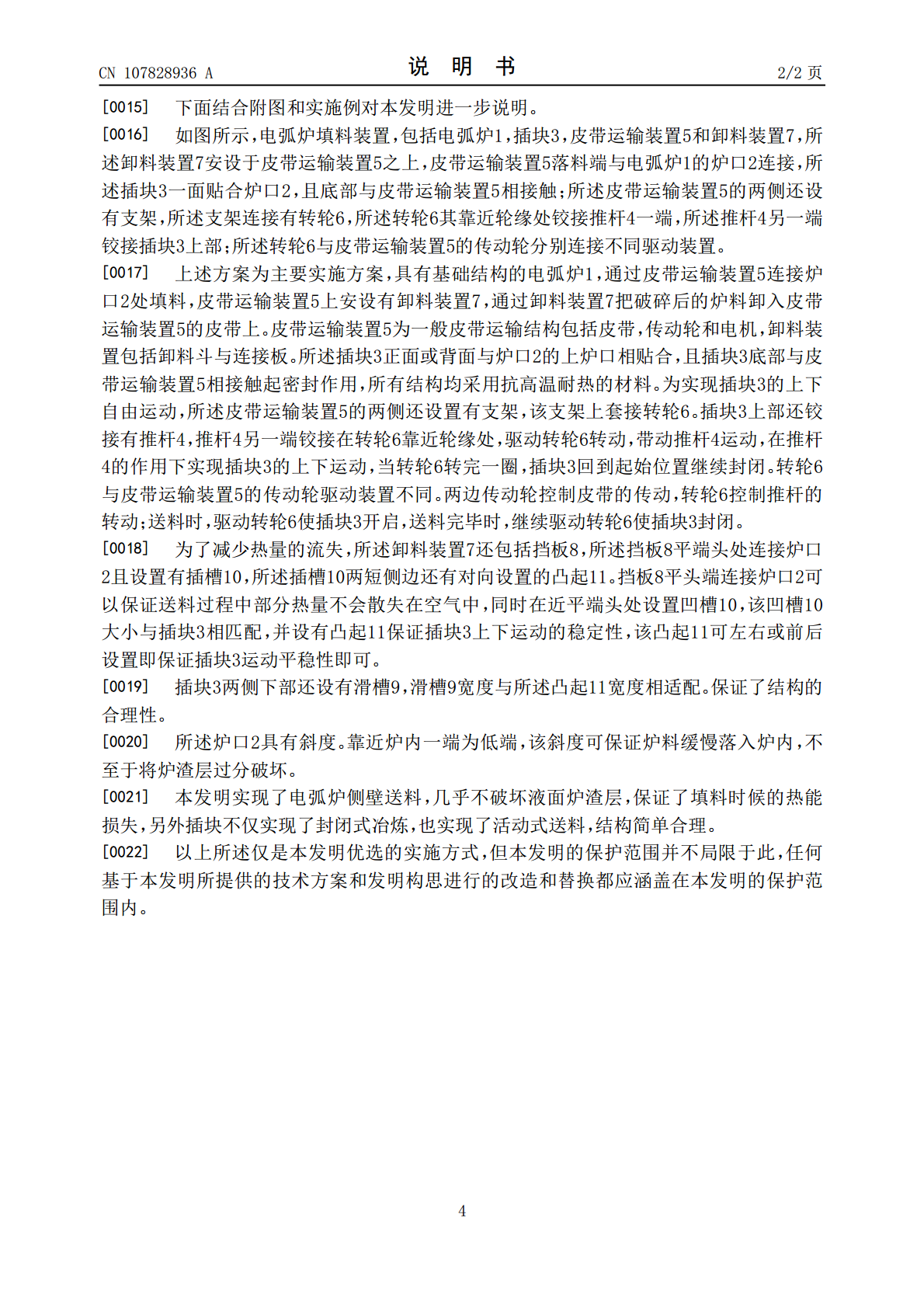

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107828936A(43)申请公布日2018.03.23(21)申请号201711050296.8(22)申请日2017.10.31(71)申请人成都起能起重设备技术服务有限公司地址610404四川省成都市金堂县淮口镇临波路18号1栋1层1号(72)发明人罗明辉罗兵(51)Int.Cl.C21C5/52(2006.01)F27B3/08(2006.01)F27B3/18(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种电弧炉填料装置(57)摘要本发明涉及电弧炉冶炼领域，尤其是一种电弧炉填料装置。通过电弧炉侧面进料，减少炉内热能损失，提高冶炼效率。它包括电弧炉，插块，皮带运输装置和卸料装置，所述卸料装置安设于皮带运输装置之上，皮带运输装置落料端与电弧炉的炉口连接，所述插块一面贴合炉口，且底部与皮带运输装置相接触；所述皮带运输装置的两侧还设有支架，所述支架连接有转轮，所述转轮其靠近轮缘处铰接推杆一端，所述推杆另一端铰接插块上部。通过电弧炉侧壁送料，对炉液面上的炉渣层破坏小，保证冶炼过程中的热效率；并且插块设置不仅很好的保证了炉内密闭空间，其自由活动性也使填料变得更方便。CN107828936ACN107828936A权利要求书1/1页1.一种电弧炉填料装置，其特征在于：包括电弧炉(1)，插块(3)，皮带运输装置(5)和卸料装置(7)，所述卸料装置(7)安设于皮带运输装置(5)之上，皮带运输装置(5)落料端与电弧炉(1)的炉口(2)连接，所述插块(3)一面贴合炉口(2)，且底部与皮带运输装置(5)相接触；所述皮带运输装置(5)的两侧还设有支架，所述支架连接有转轮(6)，所述转轮(6)其靠近轮缘处铰接推杆(4)一端，所述推杆(4)另一端铰接插块(3)上部；所述转轮(6)与皮带运输装置(5)的传动轮分别连接不同驱动装置，所述卸料装置(7)还包括挡板(8)，所述挡板(8)平端头处连接炉口(2)且设置有插槽(10)，所述插槽(10)两短侧边还有对向设置的凸起(11)，凸起上套有防磨隔套。2.根据权利要求1所述的电弧炉填料装置，其特征在于：所述插块(3)两侧下部还设有滑槽(9)，滑槽(9)宽度与所述凸起(11)宽度相适配。3.根据权利要求1所述的电弧炉填料装置，其特征在于：所述炉口(2)具有斜度。2CN107828936A说明书1/2页一种电弧炉填料装置技术领域[0001]本发明涉及电弧炉冶炼领域，尤其是一种电弧炉填料装置。背景技术[0002]金属冶炼技术在我国应用广泛，尤其是炼钢技术为我国致力研究的项目。[0003]目前国内企业大多采用电弧炉炼钢方式，电弧炉(简称EAF)炼钢是以电能作为热源的炼钢方法，它是靠电极和炉料间放电产生的电弧，使电能在弧光中转变为热能，并借助电弧辐射和电弧的直接作用加热并熔化金属炉料和炉渣，冶炼出各种成分合格的钢和合金的一种炼钢方法。[0004]电弧炉炼钢过程中需要往炉中填料，一般的填料方式为揭开炉盖由上而下落料，此种方式不仅会损失大量热能，而且容易破坏表面上的炉渣层，使得炼料效率降低，放慢冶炼进度。发明内容[0005]本发明的目的在于提供一种冶炼效率高的电弧炉填料装置。[0006]本发明的目的是通过以下技术方案实现的：一种电弧炉填料装置，包括电弧炉，插块，皮带运输装置和卸料装置，所述卸料装置安设于皮带运输装置之上，皮带运输装置落料端与电弧炉的炉口连接，所述插块一面贴合炉口，且底部与皮带运输装置相接触；所述皮带运输装置的两侧还设有支架，所述支架连接有转轮，所述转轮其靠近轮缘处铰接推杆一端，所述推杆另一端铰接插块上部；所述转轮与皮带运输装置的传动轮分别连接不同驱动装置，所述卸料装置还包括挡板，所述挡板平端头处连接炉口且设置有插槽，所述插槽两短侧边还有对向设置的凸起，凸起上套有防磨隔套。[0007]进一步的，所述插块两侧下部还设有滑槽，滑槽宽度与所述凸起宽度相适配。[0008]进一步的，所述炉口具有斜度。[0009]本发明具有的有益效果是：[0010]1、通过电弧炉侧壁送料，对炉液面上的炉渣层破坏小，保证冶炼过程中的热效率。[0011]2、插块设置不仅很好的保证了炉内密闭空间，其自由活动性也使填料变得更方便。附图说明[0012]图1为本发明的结构示意图；[0013]图2为本发明中挡板的复俯视结构示意图。[0014]图中标记：1-电弧炉2-炉口3-插块4-推杆5-皮带运输装置6-转轮7-卸料装置8-挡板9-滑槽10-插槽11-凸起具体实施方式3CN107828936A说明书2/2页[0015]下面结合附图和实施例对本发明进一步说明。[0016]如图所示，电弧炉填料装置，包括电弧炉1，插块3，皮带运输装置5和卸料装置7，所述
