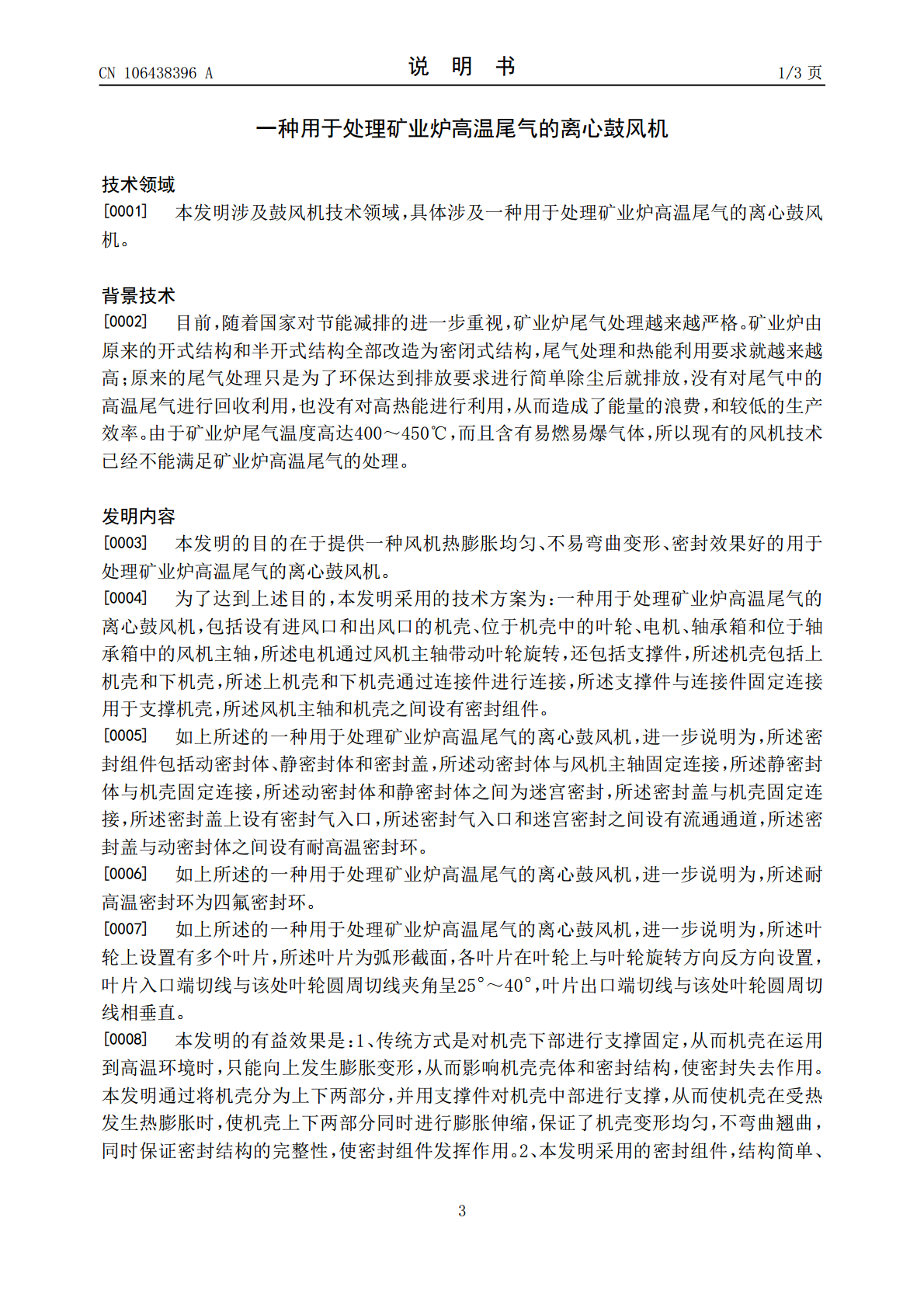

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106438396A(43)申请公布日2017.02.22(21)申请号201610766846.5F04D29/30(2006.01)(22)申请日2016.08.30(71)申请人四川三维鼓风机有限公司地址610100四川省成都市龙泉驿区柏合镇长远村(72)发明人易立黄维伦王翌威李德才(74)专利代理机构成都元信知识产权代理有限公司51234代理人孙法胜(51)Int.Cl.F04D25/06(2006.01)F04D29/42(2006.01)F04D29/62(2006.01)F04D29/10(2006.01)F04D29/28(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种用于处理矿业炉高温尾气的离心鼓风机(57)摘要本发明涉及鼓风机技术领域，具体涉及一种用于处理矿业炉高温尾气的离心鼓风机，包括设有进风口和出风口的机壳、位于机壳中的叶轮、电机、轴承箱和位于轴承箱中的风机主轴，所述电机通过风机主轴带动叶轮旋转，还包括支撑件，所述机壳包括上机壳和下机壳，所述上机壳和下机壳通过连接件进行连接，所述支撑件与连接件固定连接用于支撑机壳，所述风机主轴和机壳之间设有密封组件。本发明通过将机壳分为上下两部分，并用支撑件对机壳中部进行支撑，从而使机壳在受热发生热膨胀时，使机壳上下两部分同时进行膨胀伸缩，保证了机壳变形均匀，不弯曲翘曲，同时保证密封结构的完整性，使密封组件发挥作用。CN106438396ACN106438396A权利要求书1/1页1.一种用于处理矿业炉高温尾气的离心鼓风机，包括设有进风口和出风口的机壳、位于机壳中的叶轮、电机、轴承箱和位于轴承箱中的风机主轴，所述电机通过风机主轴带动叶轮旋转，其特征在于：还包括支撑件，所述机壳包括上机壳和下机壳，所述上机壳和下机壳通过连接件进行连接，所述支撑件与连接件固定连接用于支撑机壳，所述风机主轴和机壳之间设有密封组件。2.根据权利要求1所述的一种用于处理矿业炉高温尾气的离心鼓风机，其特征在于：所述密封组件包括动密封体、静密封体和密封盖，所述动密封体与风机主轴固定连接，所述静密封体与机壳固定连接，所述动密封体和静密封体之间为迷宫密封，所述密封盖与机壳固定连接，所述密封盖上设有密封气入口，所述密封气入口和迷宫密封之间设有流通通道，所述密封盖与动密封体之间设有耐高温密封环。3.根据权利要求2所述的一种用于处理矿业炉高温尾气的离心鼓风机，其特征在于：所述耐高温密封环为四氟密封环。4.根据权利要求1所述的一种用于处理矿业炉高温尾气的离心鼓风机，其特征在于：所述叶轮上设置有多个叶片，所述叶片为弧形截面，各叶片在叶轮上与叶轮旋转方向反方向设置，叶片入口端切线与该处叶轮圆周切线夹角呈25°～40°，叶片出口端切线与该处叶轮圆周切线相垂直。2CN106438396A说明书1/3页一种用于处理矿业炉高温尾气的离心鼓风机技术领域[0001]本发明涉及鼓风机技术领域，具体涉及一种用于处理矿业炉高温尾气的离心鼓风机。背景技术[0002]目前，随着国家对节能减排的进一步重视，矿业炉尾气处理越来越严格。矿业炉由原来的开式结构和半开式结构全部改造为密闭式结构，尾气处理和热能利用要求就越来越高；原来的尾气处理只是为了环保达到排放要求进行简单除尘后就排放，没有对尾气中的高温尾气进行回收利用，也没有对高热能进行利用，从而造成了能量的浪费，和较低的生产效率。由于矿业炉尾气温度高达400～450℃，而且含有易燃易爆气体，所以现有的风机技术已经不能满足矿业炉高温尾气的处理。发明内容[0003]本发明的目的在于提供一种风机热膨胀均匀、不易弯曲变形、密封效果好的用于处理矿业炉高温尾气的离心鼓风机。[0004]为了达到上述目的，本发明采用的技术方案为：一种用于处理矿业炉高温尾气的离心鼓风机，包括设有进风口和出风口的机壳、位于机壳中的叶轮、电机、轴承箱和位于轴承箱中的风机主轴，所述电机通过风机主轴带动叶轮旋转，还包括支撑件，所述机壳包括上机壳和下机壳，所述上机壳和下机壳通过连接件进行连接，所述支撑件与连接件固定连接用于支撑机壳，所述风机主轴和机壳之间设有密封组件。[0005]如上所述的一种用于处理矿业炉高温尾气的离心鼓风机，进一步说明为，所述密封组件包括动密封体、静密封体和密封盖，所述动密封体与风机主轴固定连接，所述静密封体与机壳固定连接，所述动密封体和静密封体之间为迷宫密封，所述密封盖与机壳固定连接，所述密封盖上设有密封气入口，所述密封气入口和迷宫密封之间设有流通通道，所述密封盖与动密封体之间设有耐高温密封环。[0006]如上所述的一种用于处理矿业炉高温尾气的离心鼓风机，进一步说明为，所述耐高温密封环为四氟密封环。[0007]如上所
