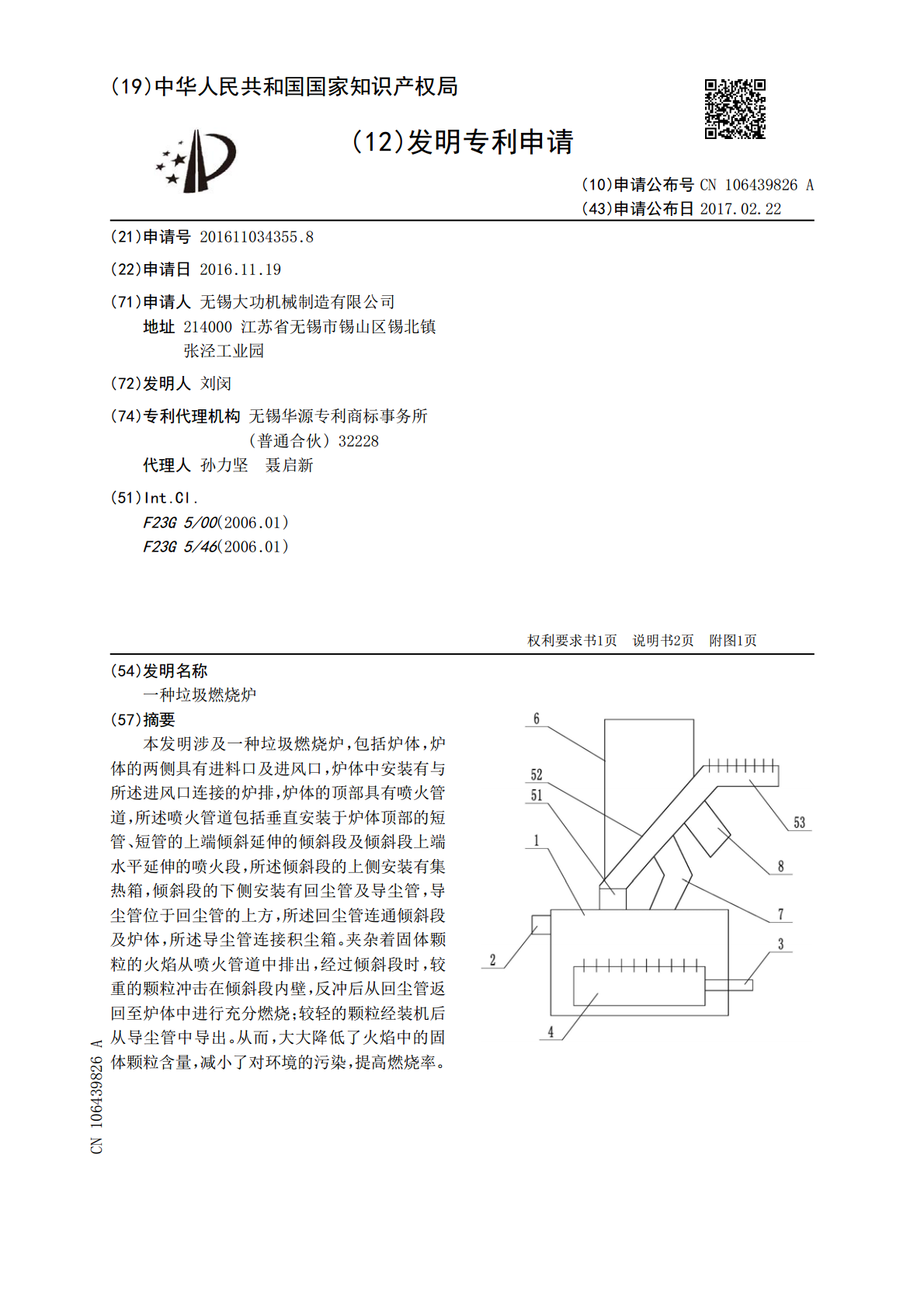

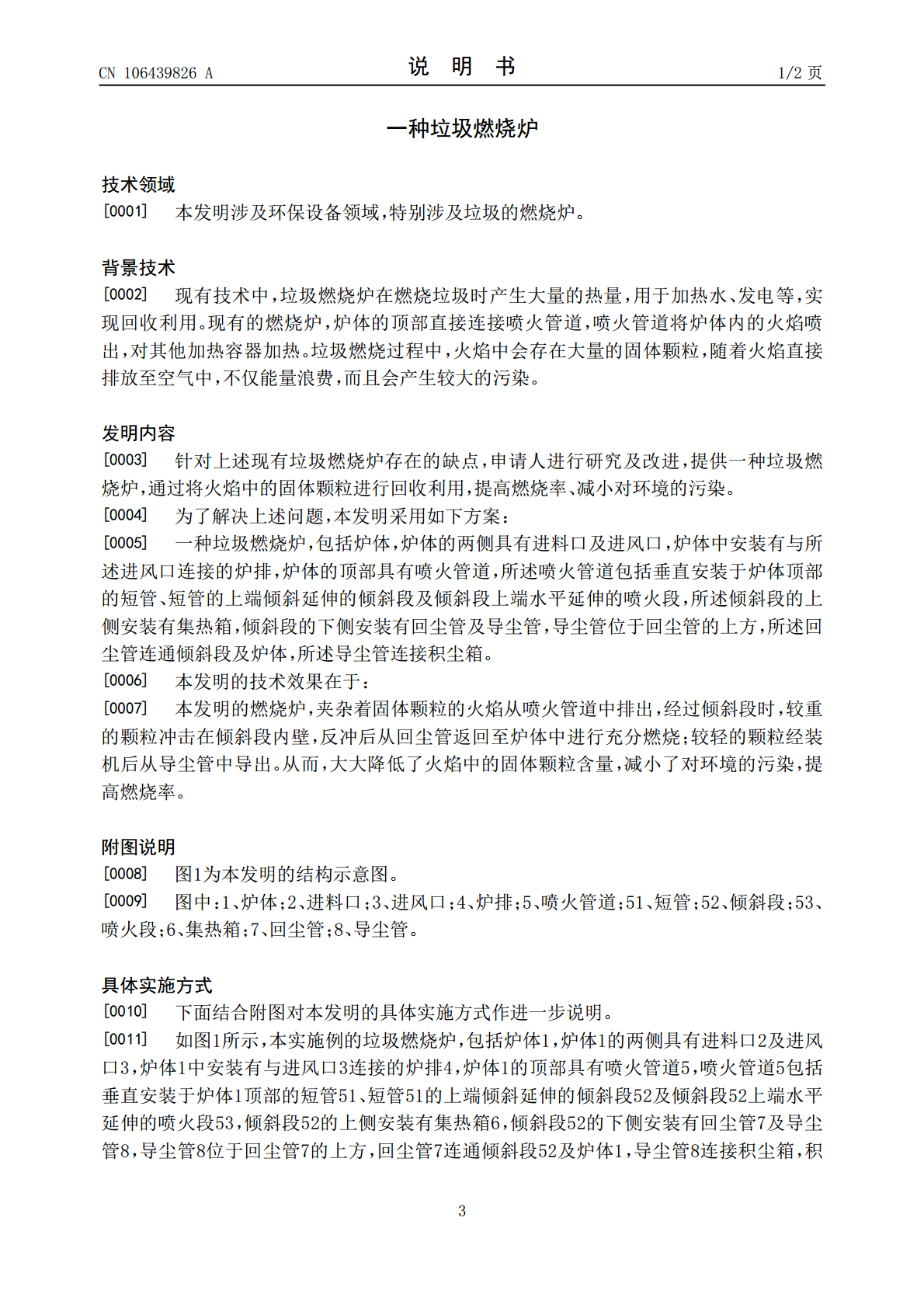

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106439826A(43)申请公布日2017.02.22(21)申请号201611034355.8(22)申请日2016.11.19(71)申请人无锡大功机械制造有限公司地址214000江苏省无锡市锡山区锡北镇张泾工业园(72)发明人刘闵(74)专利代理机构无锡华源专利商标事务所(普通合伙)32228代理人孙力坚聂启新(51)Int.Cl.F23G5/00(2006.01)F23G5/46(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种垃圾燃烧炉(57)摘要本发明涉及一种垃圾燃烧炉，包括炉体，炉体的两侧具有进料口及进风口，炉体中安装有与所述进风口连接的炉排，炉体的顶部具有喷火管道，所述喷火管道包括垂直安装于炉体顶部的短管、短管的上端倾斜延伸的倾斜段及倾斜段上端水平延伸的喷火段，所述倾斜段的上侧安装有集热箱，倾斜段的下侧安装有回尘管及导尘管，导尘管位于回尘管的上方，所述回尘管连通倾斜段及炉体，所述导尘管连接积尘箱。夹杂着固体颗粒的火焰从喷火管道中排出，经过倾斜段时，较重的颗粒冲击在倾斜段内壁，反冲后从回尘管返回至炉体中进行充分燃烧；较轻的颗粒经装机后从导尘管中导出。从而，大大降低了火焰中的固体颗粒含量，减小了对环境的污染，提高燃烧率。CN106439826ACN106439826A权利要求书1/1页1.一种垃圾燃烧炉，包括炉体(1)，炉体(1)的两侧具有进料口(2)及进风口(3)，炉体(1)中安装有与所述进风口(3)连接的炉排(4)，炉体(1)的顶部具有喷火管道(5)，其特征在于：所述喷火管道(5)包括垂直安装于炉体(1)顶部的短管(51)、短管(51)的上端倾斜延伸的倾斜段(52)及倾斜段(52)上端水平延伸的喷火段(53)，所述倾斜段(52)的上侧安装有集热箱(6)，倾斜段(52)的下侧安装有回尘管(7)及导尘管(8)，导尘管(8)位于回尘管(7)的上方，所述回尘管(7)连通倾斜段(52)及炉体(1)，所述导尘管(8)连接积尘箱，所述积尘箱中设有抽吸装置。2CN106439826A说明书1/2页一种垃圾燃烧炉技术领域[0001]本发明涉及环保设备领域，特别涉及垃圾的燃烧炉。背景技术[0002]现有技术中，垃圾燃烧炉在燃烧垃圾时产生大量的热量，用于加热水、发电等，实现回收利用。现有的燃烧炉，炉体的顶部直接连接喷火管道，喷火管道将炉体内的火焰喷出，对其他加热容器加热。垃圾燃烧过程中，火焰中会存在大量的固体颗粒，随着火焰直接排放至空气中，不仅能量浪费，而且会产生较大的污染。发明内容[0003]针对上述现有垃圾燃烧炉存在的缺点，申请人进行研究及改进，提供一种垃圾燃烧炉，通过将火焰中的固体颗粒进行回收利用，提高燃烧率、减小对环境的污染。[0004]为了解决上述问题，本发明采用如下方案：[0005]一种垃圾燃烧炉，包括炉体，炉体的两侧具有进料口及进风口，炉体中安装有与所述进风口连接的炉排，炉体的顶部具有喷火管道，所述喷火管道包括垂直安装于炉体顶部的短管、短管的上端倾斜延伸的倾斜段及倾斜段上端水平延伸的喷火段，所述倾斜段的上侧安装有集热箱，倾斜段的下侧安装有回尘管及导尘管，导尘管位于回尘管的上方，所述回尘管连通倾斜段及炉体，所述导尘管连接积尘箱。[0006]本发明的技术效果在于：[0007]本发明的燃烧炉，夹杂着固体颗粒的火焰从喷火管道中排出，经过倾斜段时，较重的颗粒冲击在倾斜段内壁，反冲后从回尘管返回至炉体中进行充分燃烧；较轻的颗粒经装机后从导尘管中导出。从而，大大降低了火焰中的固体颗粒含量，减小了对环境的污染，提高燃烧率。附图说明[0008]图1为本发明的结构示意图。[0009]图中：1、炉体；2、进料口；3、进风口；4、炉排；5、喷火管道；51、短管；52、倾斜段；53、喷火段；6、集热箱；7、回尘管；8、导尘管。具体实施方式[0010]下面结合附图对本发明的具体实施方式作进一步说明。[0011]如图1所示，本实施例的垃圾燃烧炉，包括炉体1，炉体1的两侧具有进料口2及进风口3，炉体1中安装有与进风口3连接的炉排4，炉体1的顶部具有喷火管道5，喷火管道5包括垂直安装于炉体1顶部的短管51、短管51的上端倾斜延伸的倾斜段52及倾斜段52上端水平延伸的喷火段53，倾斜段52的上侧安装有集热箱6，倾斜段52的下侧安装有回尘管7及导尘管8，导尘管8位于回尘管7的上方，回尘管7连通倾斜段52及炉体1，导尘管8连接积尘箱，积3CN106439826A说明书2/2页尘箱中设有抽吸装置。[0012]夹杂着固体颗粒的火焰从喷火管道5中排出，经过倾斜段52时，较重的颗粒冲击在倾斜段52内壁，反冲后从回尘管7返回至炉体1中进行充分燃烧；较轻的颗粒经装机后从
