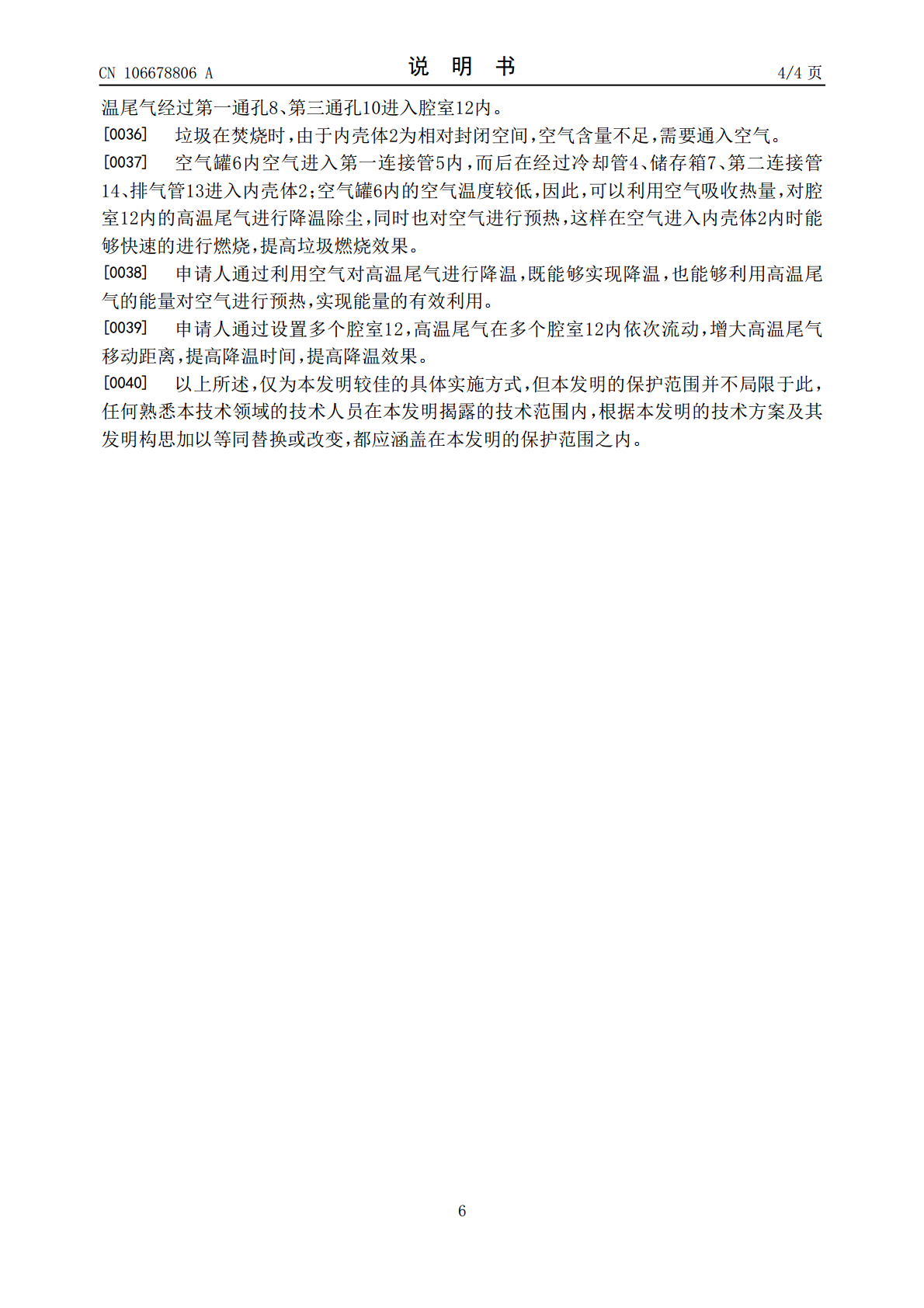

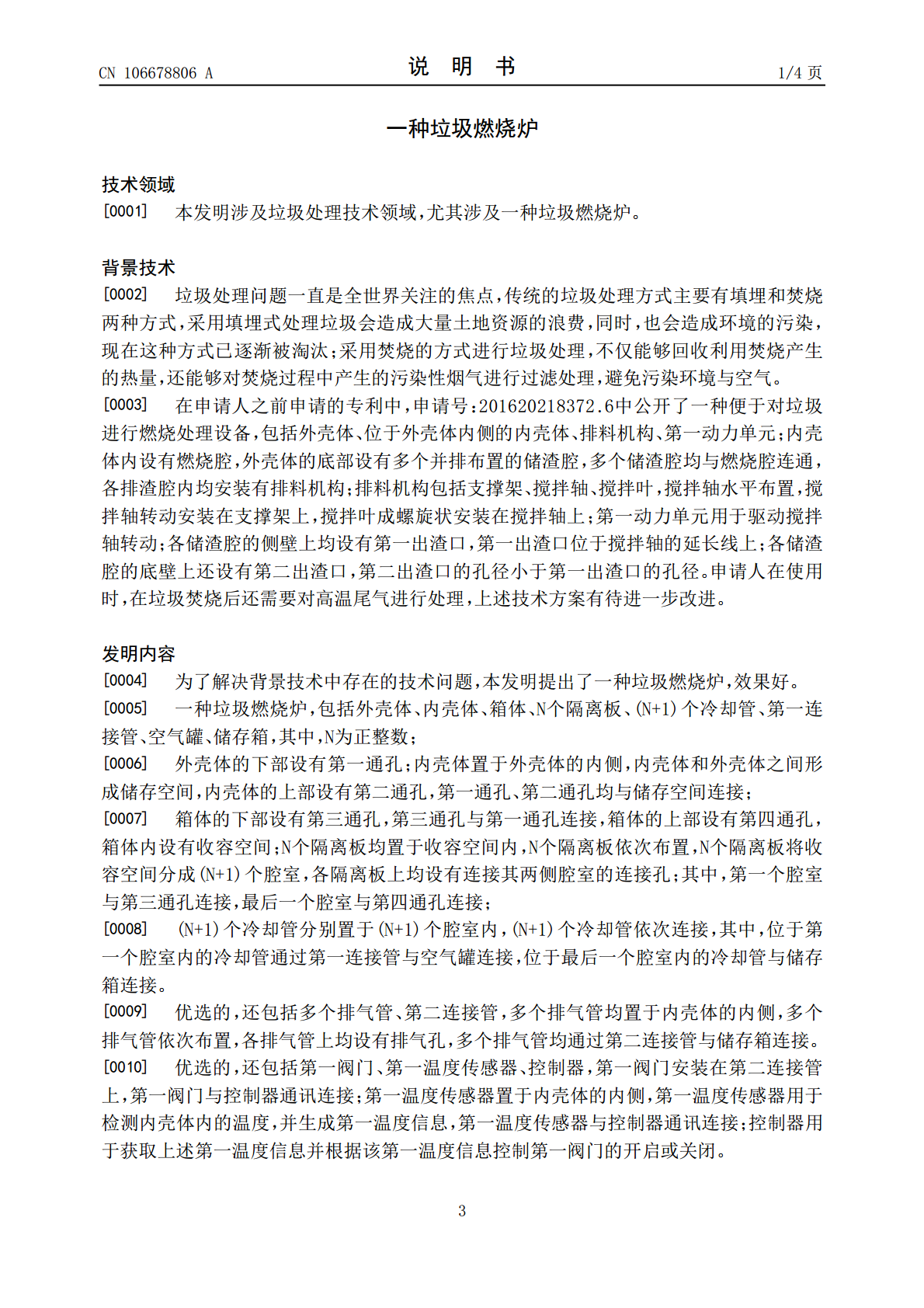

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106678806A(43)申请公布日2017.05.17(21)申请号201710023061.3F23J15/04(2006.01)(22)申请日2017.01.13F23J15/06(2006.01)(71)申请人安徽未名鼎和环保有限公司地址230000安徽省合肥市巢湖经济开发区管委会南四楼406室(72)发明人曹文波张文锐魏凌敏舒志强唐武才李启仁李文龙郎志中(74)专利代理机构合肥市长远专利代理事务所(普通合伙)34119代理人屈科辉傅磊(51)Int.Cl.F23G5/00(2006.01)F23G5/44(2006.01)F23G5/46(2006.01)F23G5/50(2006.01)权利要求书1页说明书4页附图1页(54)发明名称一种垃圾燃烧炉(57)摘要本发明公开了一种垃圾燃烧炉，包括外壳体、内壳体、箱体、N个隔离板、(N+1)个冷却管、第一连接管、空气罐、储存箱，其中，N为正整数；外壳体的下部设有第一通孔；内壳体置于外壳体的内侧，内壳体和外壳体之间形成储存空间，内壳体的上部设有第二通孔，第一通孔、第二通孔均与储存空间连接；箱体的下部设有第三通孔，第三通孔与第一通孔连接，箱体的上部设有第四通孔，箱体内设有收容空间；N个隔离板均置于收容空间内，N个隔离板依次布置，N个隔离板将收容空间分成(N+1)个腔室，各隔离板上均设有连接其两侧腔室的连接孔；其中，第一个腔室与第三通孔连接，最后一个腔室与第四通孔连接。CN106678806ACN106678806A权利要求书1/1页1.一种垃圾燃烧炉，其特征在于，包括外壳体、内壳体、箱体、N个隔离板、(N+1)个冷却管、第一连接管、空气罐、储存箱，其中，N为正整数；外壳体的下部设有第一通孔；内壳体置于外壳体的内侧，内壳体和外壳体之间形成储存空间，内壳体的上部设有第二通孔，第一通孔、第二通孔均与储存空间连接；箱体的下部设有第三通孔，第三通孔与第一通孔连接，箱体的上部设有第四通孔，箱体内设有收容空间；N个隔离板均置于收容空间内，N个隔离板依次布置，N个隔离板将收容空间分成(N+1)个腔室，各隔离板上均设有连接其两侧腔室的连接孔；其中，第一个腔室与第三通孔连接，最后一个腔室与第四通孔连接；(N+1)个冷却管分别置于(N+1)个腔室内，(N+1)个冷却管依次连接，其中，位于第一个腔室内的冷却管通过第一连接管与空气罐连接，位于最后一个腔室内的冷却管与储存箱连接。2.根据权利要求1所述的垃圾燃烧炉，其特征在于，还包括多个排气管、第二连接管，多个排气管均置于内壳体的内侧，多个排气管依次布置，各排气管上均设有排气孔，多个排气管均通过第二连接管与储存箱连接。3.根据权利要求2所述的垃圾燃烧炉，其特征在于，还包括第一阀门、第一温度传感器、控制器，第一阀门安装在第二连接管上，第一阀门与控制器通讯连接；第一温度传感器置于内壳体的内侧，第一温度传感器用于检测内壳体内的温度，并生成第一温度信息，第一温度传感器与控制器通讯连接；控制器用于获取上述第一温度信息并根据该第一温度信息控制第一阀门的开启或关闭。4.根据权利要求3所述的垃圾燃烧炉，其特征在于，还包括第二阀门、第二温度传感器，第二阀门安装在第一连接管上，第二阀门与控制器通讯连接；第二温度传感器安装在第四通孔上，第二温度传感器用于检测第四通孔处的温度，并生成第二温度信息，第二温度传感器与控制器通讯连接；控制器用于获取上述第二温度信息并根据该第二温度信息控制第二阀门的开启或关闭。5.根据权利要求1所述的垃圾燃烧炉，其特征在于，还包括(N+1)个喷淋管、供液机构，(N+1)个喷淋管分别置于(N+1)个腔室，(N+1)个喷淋管均与供氧机构连接，各喷淋管上均设有排液孔；供氧机构用于向喷淋管内通入流体介质。6.根据权利要求5所述的垃圾燃烧炉，其特征在于，箱体的下部设有储存腔及与储存腔连接且可关闭的排杂孔，储存腔置于腔室的下方；还包括(N+1)个排液管，(N+1)个排液管分别与(N+1)个腔室对应设置，排液管的顶端与腔室连接，排液管的底端与储存腔连接。7.根据权利要求6所述的垃圾燃烧炉，其特征在于，还包括限位管，限位管的第一端置于储存腔内且置于排液管的底端的上方，限位管的第二端置于箱体的外侧，限位管的第二端置于其第一端的下方。2CN106678806A说明书1/4页一种垃圾燃烧炉技术领域[0001]本发明涉及垃圾处理技术领域，尤其涉及一种垃圾燃烧炉。背景技术[0002]垃圾处理问题一直是全世界关注的焦点，传统的垃圾处理方式主要有填埋和焚烧两种方式，采用填埋式处理垃圾会造成大量土地资源的浪费，同时，也会造成环境的污染，现在这种方式已逐渐被淘汰；采用焚烧的方式进行垃圾处理，不仅能够回收利用
