一种清洁生产工业零排放方法.pdf

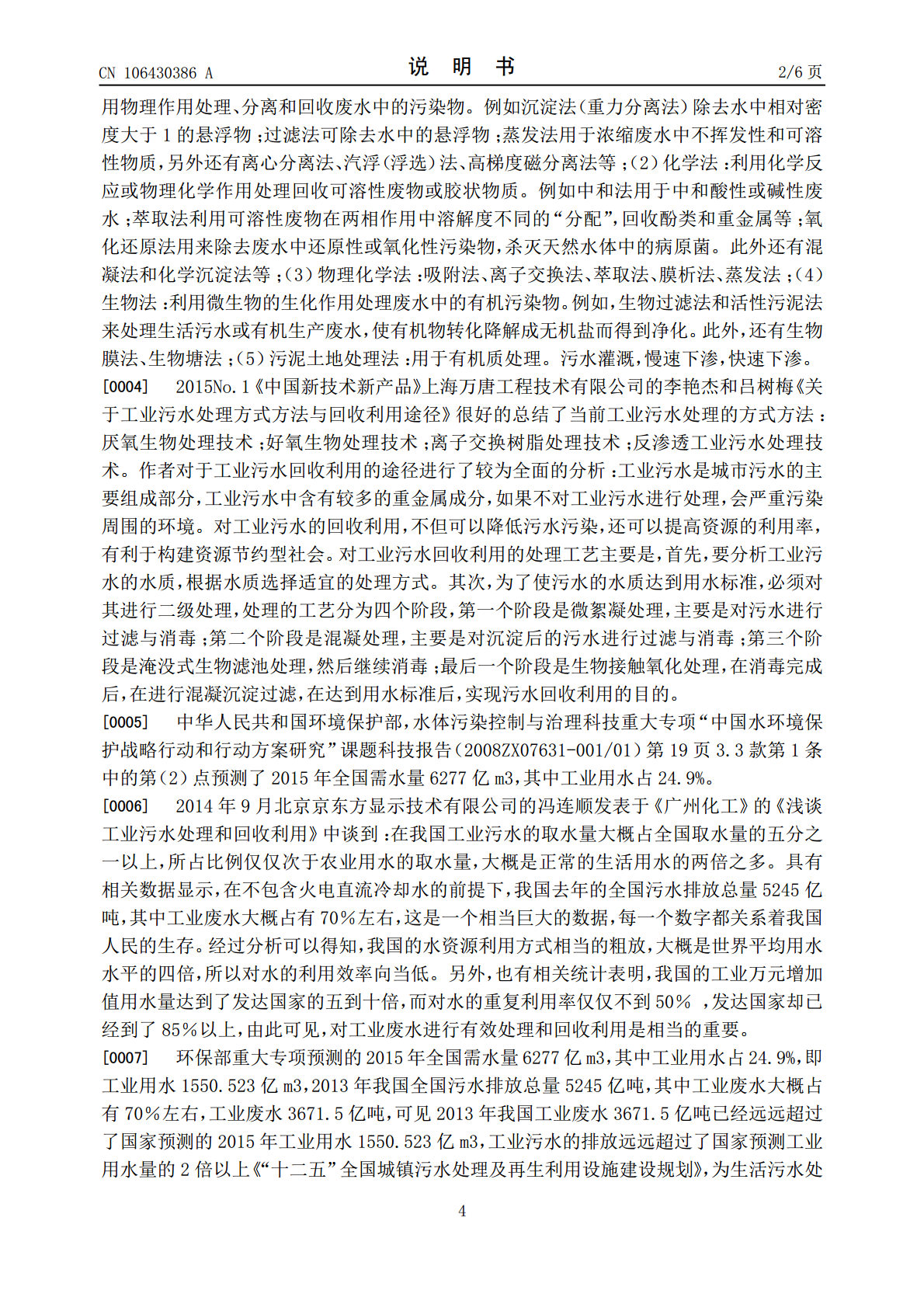

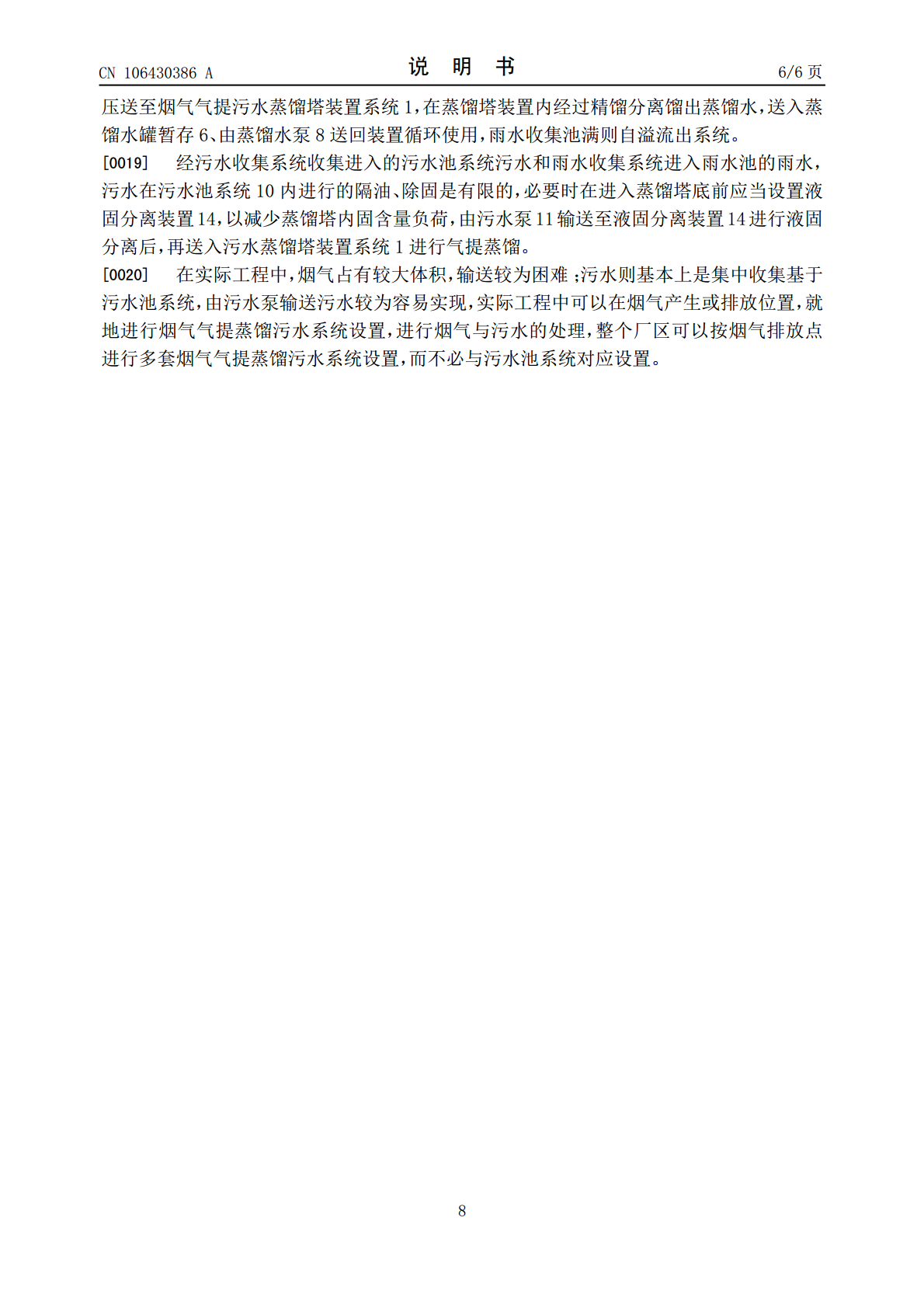

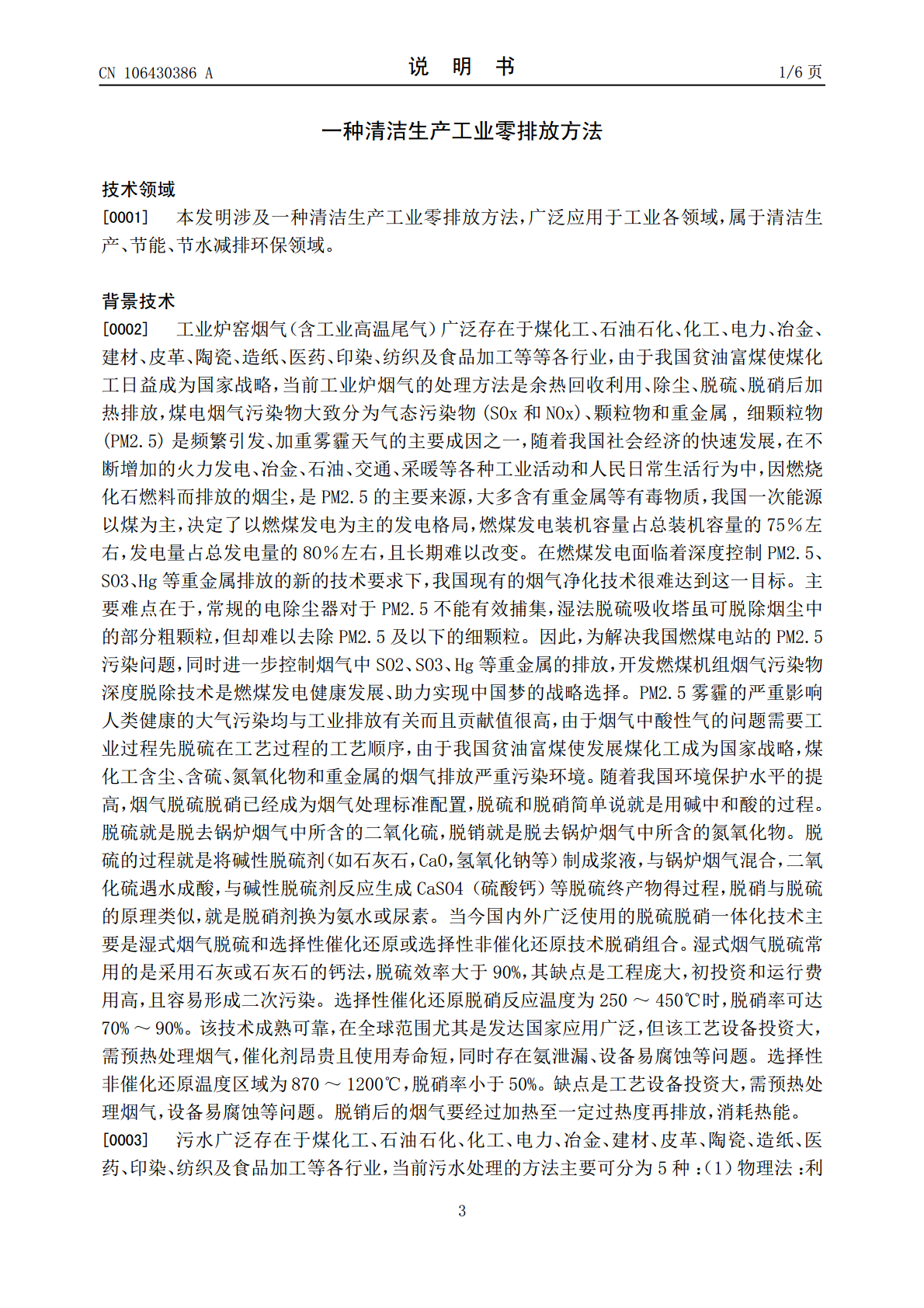

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106430386A(43)申请公布日2017.02.22(21)申请号201510486556.0(22)申请日2015.08.11(71)申请人葛京鹏地址215500江苏省苏州市常熟市琴枫苑雪梅居302(72)发明人葛霖其他发明人请求不公开姓名(51)Int.Cl.C02F1/16(2006.01)C02F1/10(2006.01)B01D47/00(2006.01)B01D53/78(2006.01)B01D53/48(2006.01)B01D53/56(2006.01)权利要求书1页说明书6页附图1页(54)发明名称一种清洁生产工业零排放方法(57)摘要本发明涉及一种清洁生产工业零排放方法，利用烟气热量气提蒸馏污水，在热量仍有剩余时还可以蒸馏雨水，该方法既可以洗出工业炉烟气中的灰尘、有毒物质及有害气体，也可以将工业炉烟气中的有害物质洗出或溶解于污水的各种成分之中，并与之反应生成新物质，经过蒸馏将污水中的各种馏分精馏出来，资源化利用工业炉烟气及污水中的各种物质，减少环境污染，省掉了工业炉烟气脱硫、脱硝和除尘装置，没有污泥问题，降低了工业装置运行成本，并可以实现所有工艺废气的综合利用。CN106430386ACN106430386A权利要求书1/1页1.一种清洁生产工业零排放方法，包括烟气气提污水蒸馏塔装置系统（1）、烟风机（2）、烟气余热回收利用系统（3）、工业炉窑（4）、工业装置区（5）、蒸馏水罐（6）、烟气储罐系统（7）、蒸馏水泵（8）、雨水池（9）、污水池系统（10）、污水泵（11）、雨水收集系统（12）、污水收集系统（13）、液固分离装置（14），工业炉窑（4）加热物料送至工业装置区（5），在装置区内被加工生产出目标产品，生产过程中产生污水，污水排放到污水地沟由污水收集系统（13）收集进入污水池系统（10），下雨时工业装置区（5）的雨水经雨水收集系统（12）收集进入雨水池（9），所述清洁生产工业零排放方法，其特征在于用工业炉窑的高温烟气的热量来气提蒸馏污水，烟气气提蒸馏污水过程在烟气气提污水蒸馏塔装置系统（1）中进行；用工业装置区产生的污水、雨水在气提蒸馏过程中，洗涤、吸收烟气中的灰尘及有害气体，消除烟气中包括PM2.5在内的所有粉尘；在污水、雨水中加入适当物质，使污水、雨水洗涤烟气的同时进行物理、化学和络合反应，消除烟气中包括硫化物、氮氧化物和其他有害气体；所述烟气，是工业炉窑、反应器等产生的高温排放烟气，其流程是自工业炉窑、反应器等产生的烟气由烟风机（2）输送到烟气气提污水蒸馏塔装置系统（1）的底部、经过蒸馏塔装置的除尘洗涤、反应后蒸馏、精馏分离、由蒸馏塔顶部馏出到烟气储罐（7）可以烟囱排放，也可以加压再利用实现烟气资源化利用，烟气中灰尘被洗涤、分离、浓缩至塔底排除；所述污水是装置区产生的污水，雨水是装置区收集的雨水，经污水、雨水收集系统（13）、（12）分别流入污水池系统（10）、雨水池（9），经隔油、除固后由污水泵（11）抽出加压送至烟气气提污水蒸馏塔装置系统（1），在蒸馏塔装置内经过精馏分离馏出蒸馏水，送入蒸馏水罐暂存（6）、由蒸馏水泵（8）送回装置循环使用，也可以外送利用，蒸馏塔装置内经过精馏分离还可以在蒸馏塔侧线馏出污水中的有机、无机及其它络合物进行资源化利用。2.根据权利要求1所述的一种清洁生产工业零排放方法，其特征在于所述用工业炉窑经过烟气余热回收利用系统（3）适当回收利用高温烟气热量，剩余烟气热量用于气提蒸馏污水、雨水，所述适当回收利用高温烟气热量是：先进行统筹考虑在成本核算，在效率及综合能耗等经济性最优的前提下，进行适度的回收烟气余热量。3.根据权利要求1所述的一种清洁生产工业零排放方法，其特征在于当烟气气提污水后还有剩余热量时，烟气的剩余热量用于蒸馏装置收集的雨水，实现节约水资源。4.根据权利要求1所述的一种清洁生产工业零排放方法，其特征在于经污水收集系统收集进入的污水池系统污水和雨水收集系统进入雨水池的雨水，由水泵（11）输送时先进入液固分离装置（14）进行液固分离后再送入污水蒸馏塔装置系统（1）进行气提蒸馏。5.根据权利要求1所述的一种清洁生产工业零排放方法，其特征在于所述工业装置区（5）可以有多个。2CN106430386A说明书1/6页一种清洁生产工业零排放方法技术领域[0001]本发明涉及一种清洁生产工业零排放方法，广泛应用于工业各领域，属于清洁生产、节能、节水减排环保领域。背景技术[0002]工业炉窑烟气（含工业高温尾气）广泛存在于煤化工、石油石化、化工、电力、冶金、建材、皮革、陶瓷、造纸、医药、印染、纺织及食品加工等等各行业，由于我国贫油富煤使煤化工日益成为国家战略，当前工业炉烟气的处理方法是余热回
