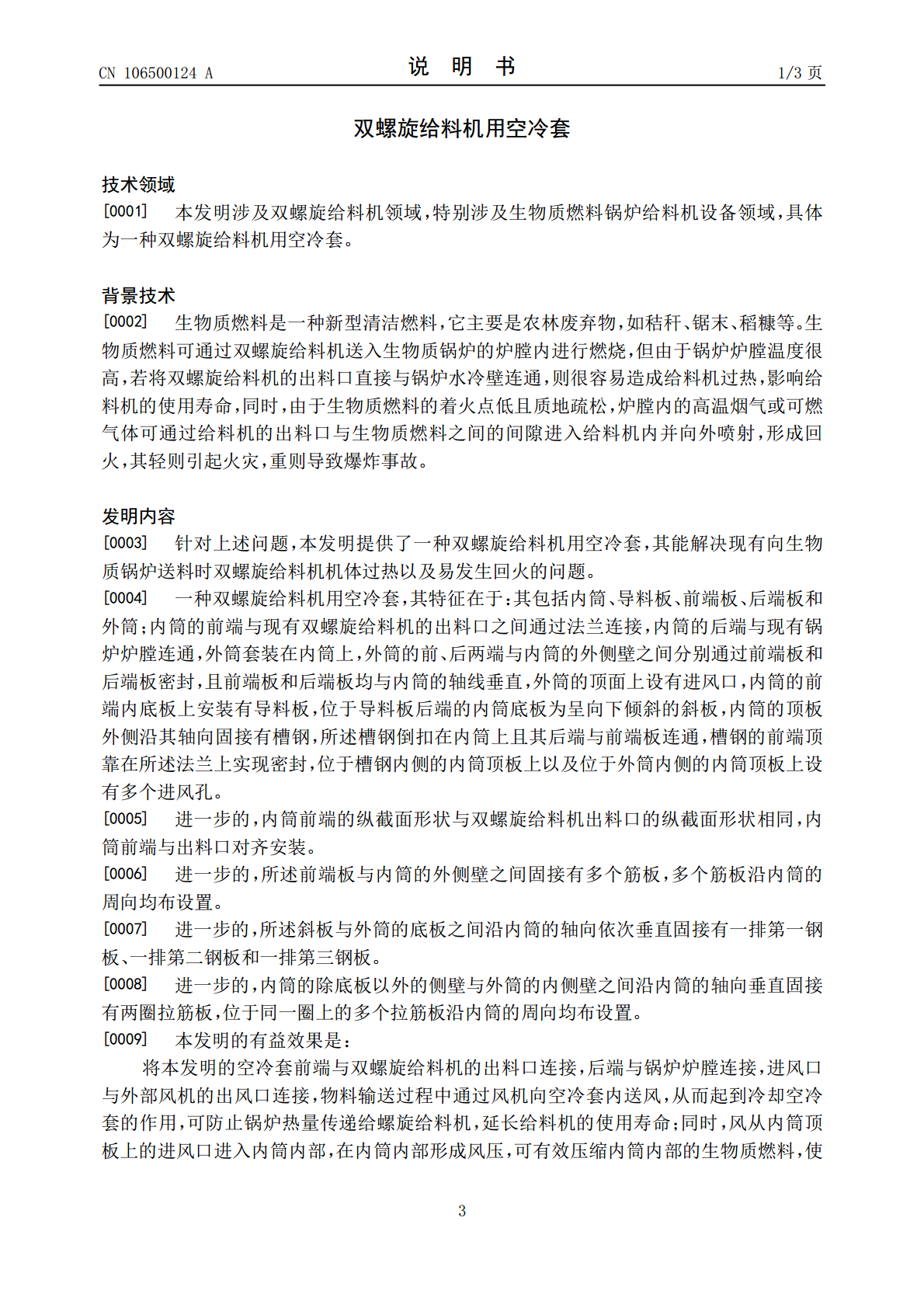

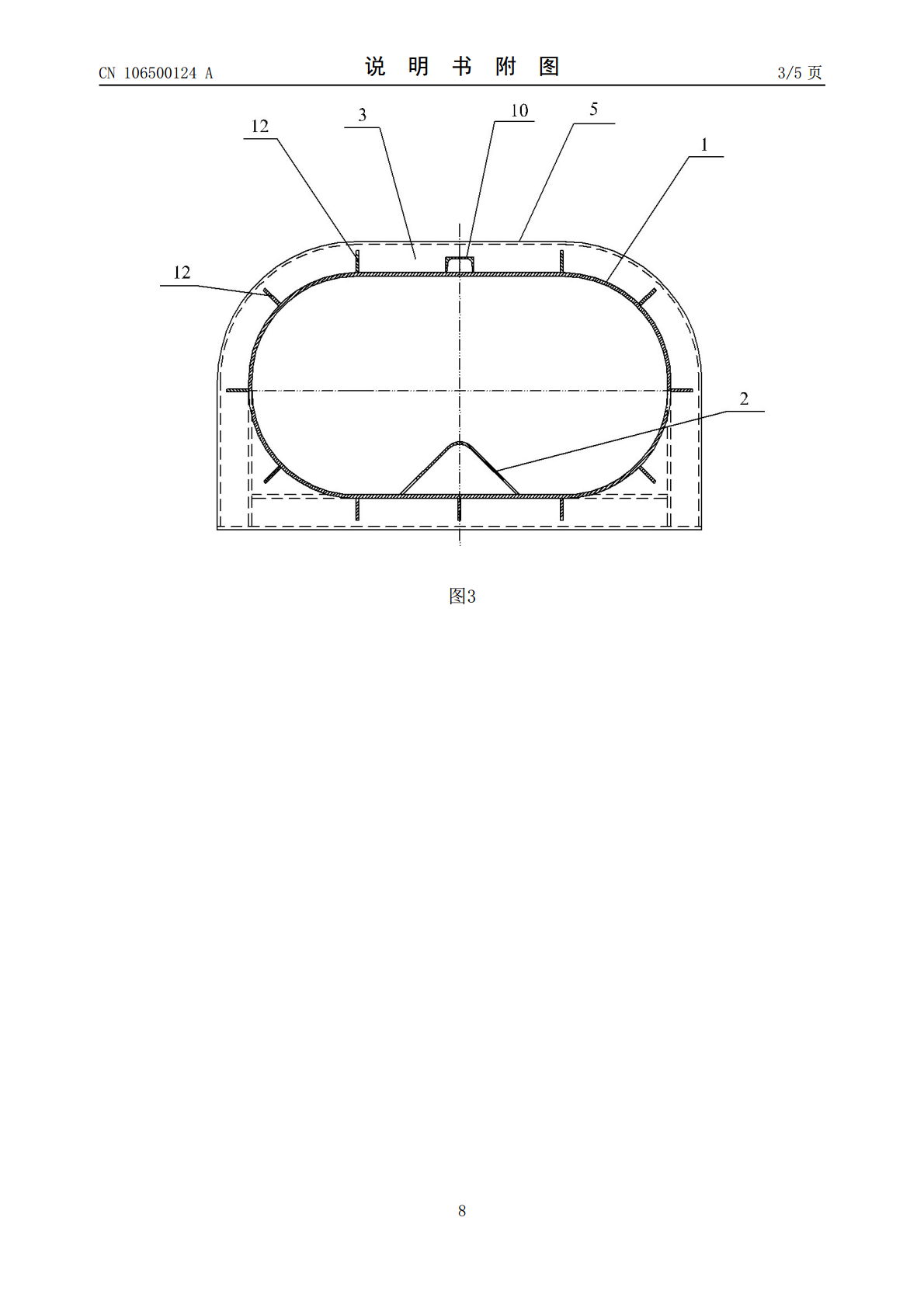

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106500124A(43)申请公布日2017.03.15(21)申请号201611025792.3(22)申请日2016.11.22(71)申请人无锡锡东能源科技有限公司地址214116江苏省无锡市鹅湖镇甘北西路8号(72)发明人袁绍生诸家敏(74)专利代理机构无锡盛阳专利商标事务所(普通合伙)32227代理人顾吉云(51)Int.Cl.F23K3/00(2006.01)权利要求书1页说明书3页附图5页(54)发明名称双螺旋给料机用空冷套(57)摘要本发明提供了一种双螺旋给料机用空冷套，其能解决现有向生物质锅炉送料时双螺旋给料机机体过热以及易发生回火的问题。内筒的前端与现有双螺旋给料机的出料口之间通过法兰连接，内筒的后端与现有锅炉炉膛连通，外筒套装在内筒上，外筒的前、后两端与内筒的外侧壁之间分别通过前端板和后端板密封，且前端板和后端板均与内筒的轴线垂直，外筒的顶面上设有进风口，内筒的前端内底板上安装有导料板，位于导料板后端的内筒底板为呈向下倾斜的斜板，内筒的顶板外侧沿其轴向固接有槽钢，所述槽钢倒扣在内筒上且其后端与前端板连通，槽钢的前端顶靠在所述法兰上实现密封，位于槽钢内侧的内筒顶板上以及位于外筒内侧的内筒顶板上设有多个进风孔。CN106500124ACN106500124A权利要求书1/1页1.一种双螺旋给料机用空冷套，其特征在于：其包括内筒、导料板、前端板、后端板和外筒；内筒的前端与现有双螺旋给料机的出料口之间通过法兰连接，内筒的后端与现有锅炉炉膛连通，外筒套装在内筒上，外筒的前、后两端与内筒的外侧壁之间分别通过前端板和后端板密封，且前端板和后端板均与内筒的轴线垂直，外筒的顶面上设有进风口，内筒的前端内底板上安装有导料板，位于导料板后端的内筒底板为呈向下倾斜的斜板，内筒的顶板外侧沿其轴向固接有槽钢，所述槽钢倒扣在内筒上且其后端与前端板连通，槽钢的前端顶靠在所述法兰上实现密封，位于槽钢内侧的内筒顶板上以及位于外筒内侧的内筒顶板上设有多个进风孔。2.根据权利要求1所述的一种双螺旋给料机用空冷套，其特征在于：内筒前端的纵截面形状与双螺旋给料机出料口的纵截面形状相同，内筒前端与出料口对齐安装。3.根据权利要求1或2所述的一种双螺旋给料机用空冷套，其特征在于：所述前端板与内筒的外侧壁之间固接有多个筋板，多个筋板沿内筒的周向均布设置。4.根据权利要求3所述的一种双螺旋给料机用空冷套，其特征在于：所述斜板与外筒的底板之间沿内筒的轴向依次垂直固接有一排第一钢板、一排第二钢板和一排第三钢板。5.根据权利要求1、2或4所述的一种双螺旋给料机用空冷套，其特征在于：内筒的除底板以外的侧壁与外筒的内侧壁之间沿内筒的轴向垂直固接有两圈拉筋板，位于同一圈上的多个拉筋板沿内筒的周向均布设置。2CN106500124A说明书1/3页双螺旋给料机用空冷套技术领域[0001]本发明涉及双螺旋给料机领域，特别涉及生物质燃料锅炉给料机设备领域，具体为一种双螺旋给料机用空冷套。背景技术[0002]生物质燃料是一种新型清洁燃料，它主要是农林废弃物，如秸秆、锯末、稻糠等。生物质燃料可通过双螺旋给料机送入生物质锅炉的炉膛内进行燃烧，但由于锅炉炉膛温度很高，若将双螺旋给料机的出料口直接与锅炉水冷壁连通，则很容易造成给料机过热，影响给料机的使用寿命，同时，由于生物质燃料的着火点低且质地疏松，炉膛内的高温烟气或可燃气体可通过给料机的出料口与生物质燃料之间的间隙进入给料机内并向外喷射，形成回火，其轻则引起火灾，重则导致爆炸事故。发明内容[0003]针对上述问题，本发明提供了一种双螺旋给料机用空冷套，其能解决现有向生物质锅炉送料时双螺旋给料机机体过热以及易发生回火的问题。[0004]一种双螺旋给料机用空冷套，其特征在于：其包括内筒、导料板、前端板、后端板和外筒；内筒的前端与现有双螺旋给料机的出料口之间通过法兰连接，内筒的后端与现有锅炉炉膛连通，外筒套装在内筒上，外筒的前、后两端与内筒的外侧壁之间分别通过前端板和后端板密封，且前端板和后端板均与内筒的轴线垂直，外筒的顶面上设有进风口，内筒的前端内底板上安装有导料板，位于导料板后端的内筒底板为呈向下倾斜的斜板，内筒的顶板外侧沿其轴向固接有槽钢，所述槽钢倒扣在内筒上且其后端与前端板连通，槽钢的前端顶靠在所述法兰上实现密封，位于槽钢内侧的内筒顶板上以及位于外筒内侧的内筒顶板上设有多个进风孔。[0005]进一步的，内筒前端的纵截面形状与双螺旋给料机出料口的纵截面形状相同，内筒前端与出料口对齐安装。[0006]进一步的，所述前端板与内筒的外侧壁之间固接有多个筋板，多个筋板沿内筒的周向均布设置。[0007]进一步的，所述斜板与外筒的底板之间沿内筒的轴向依次垂直固接有一
