一种利用脱硫废水脱除锅炉烟气中SO3的方法及脱除系统.pdf

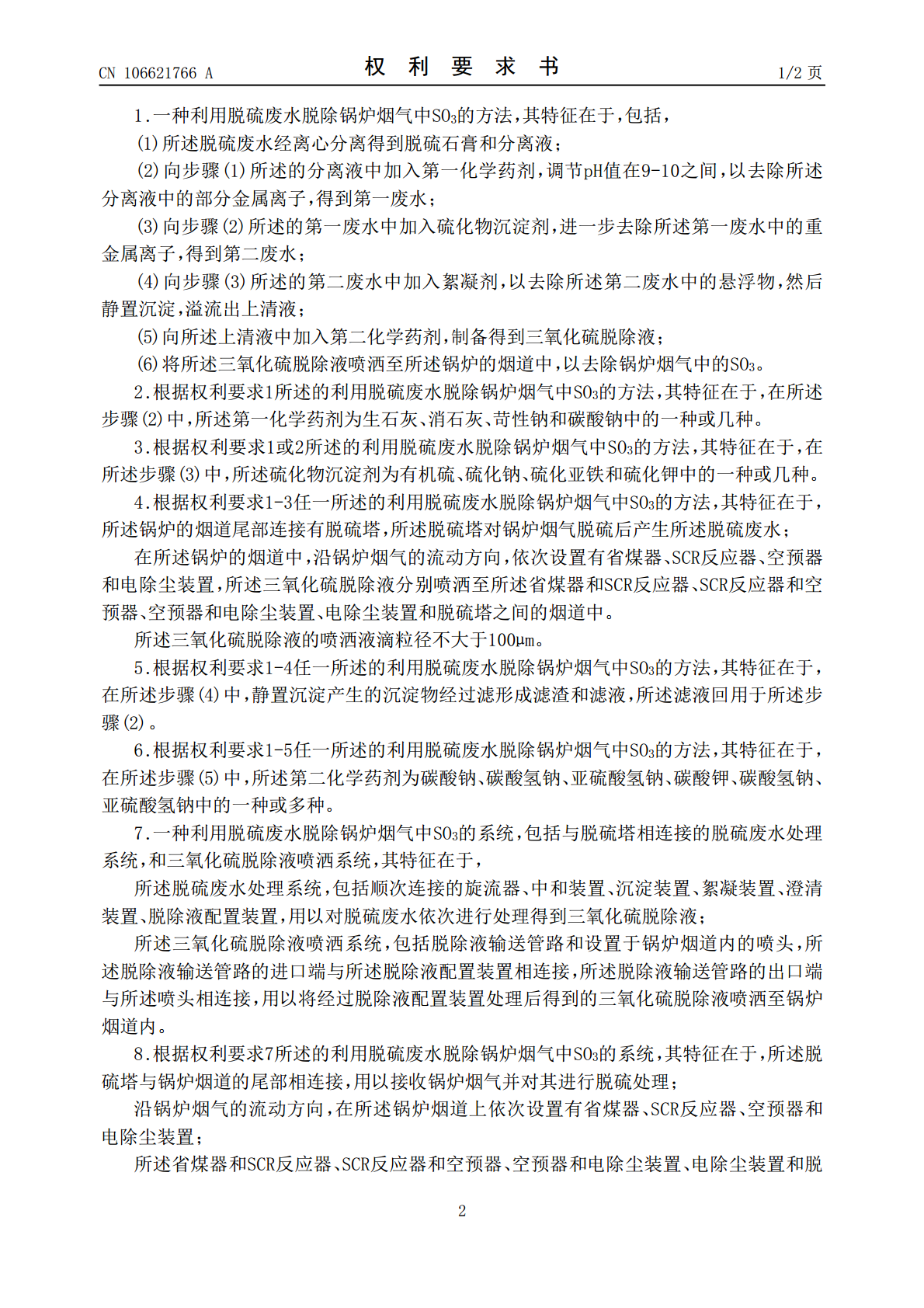

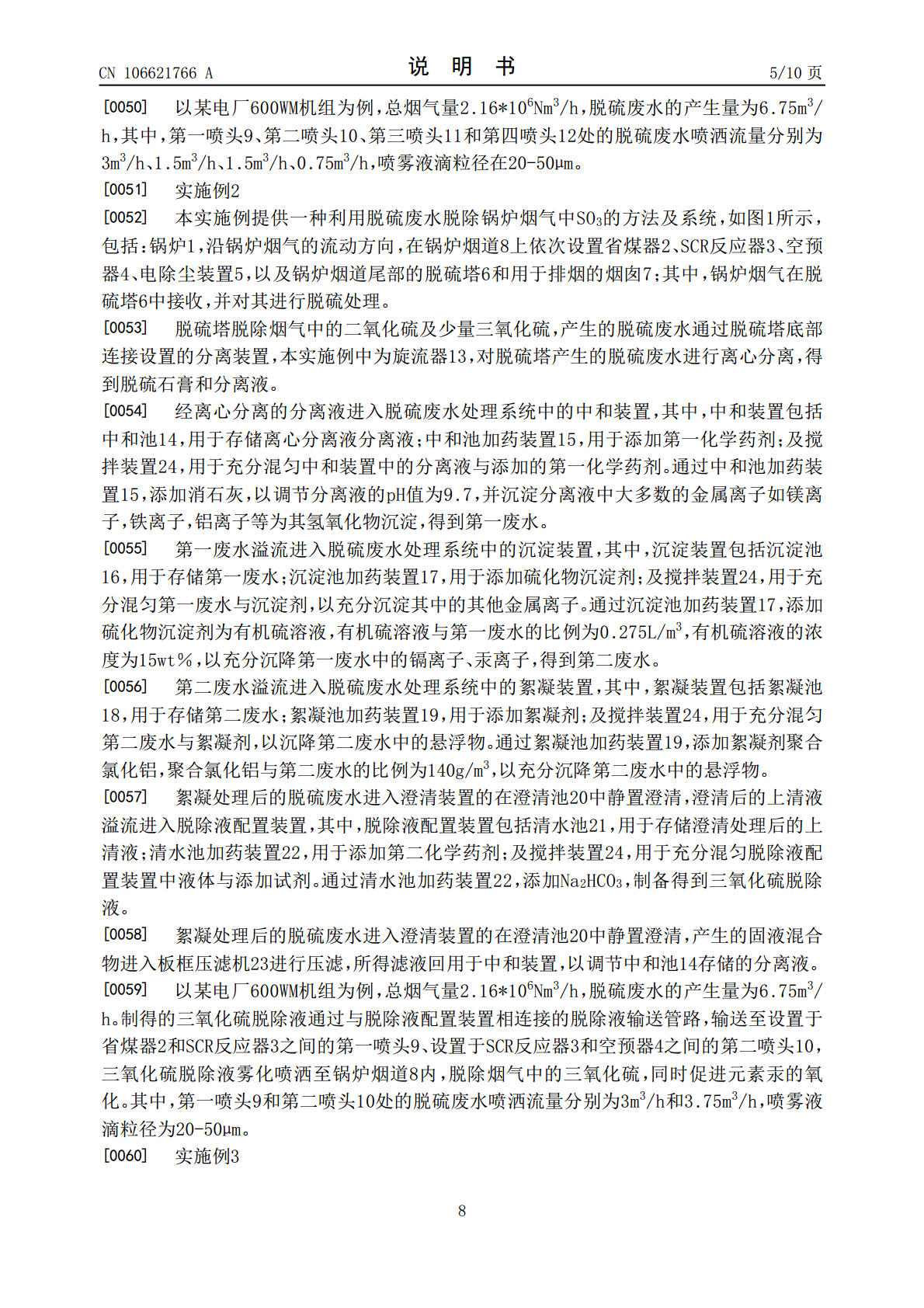

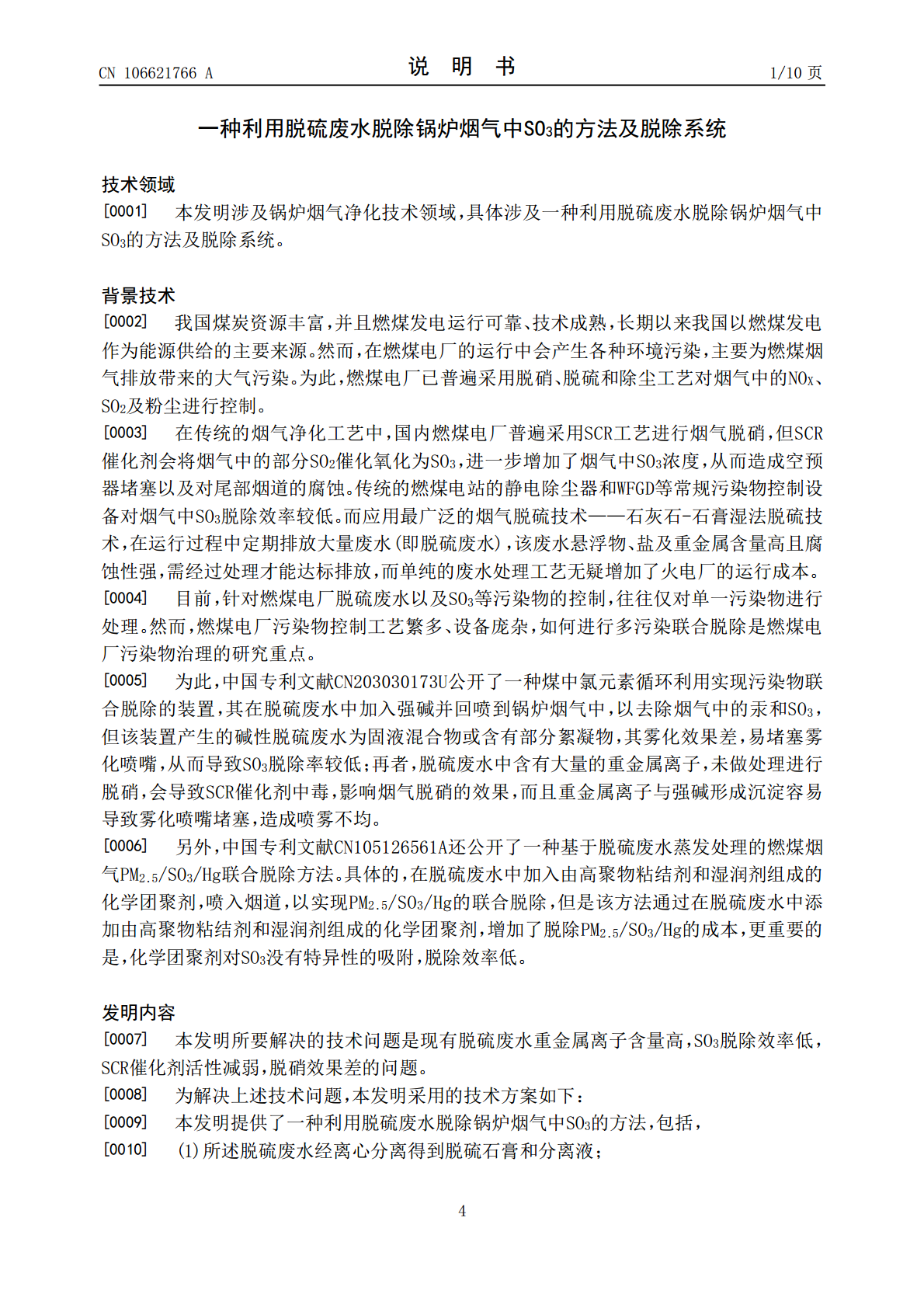

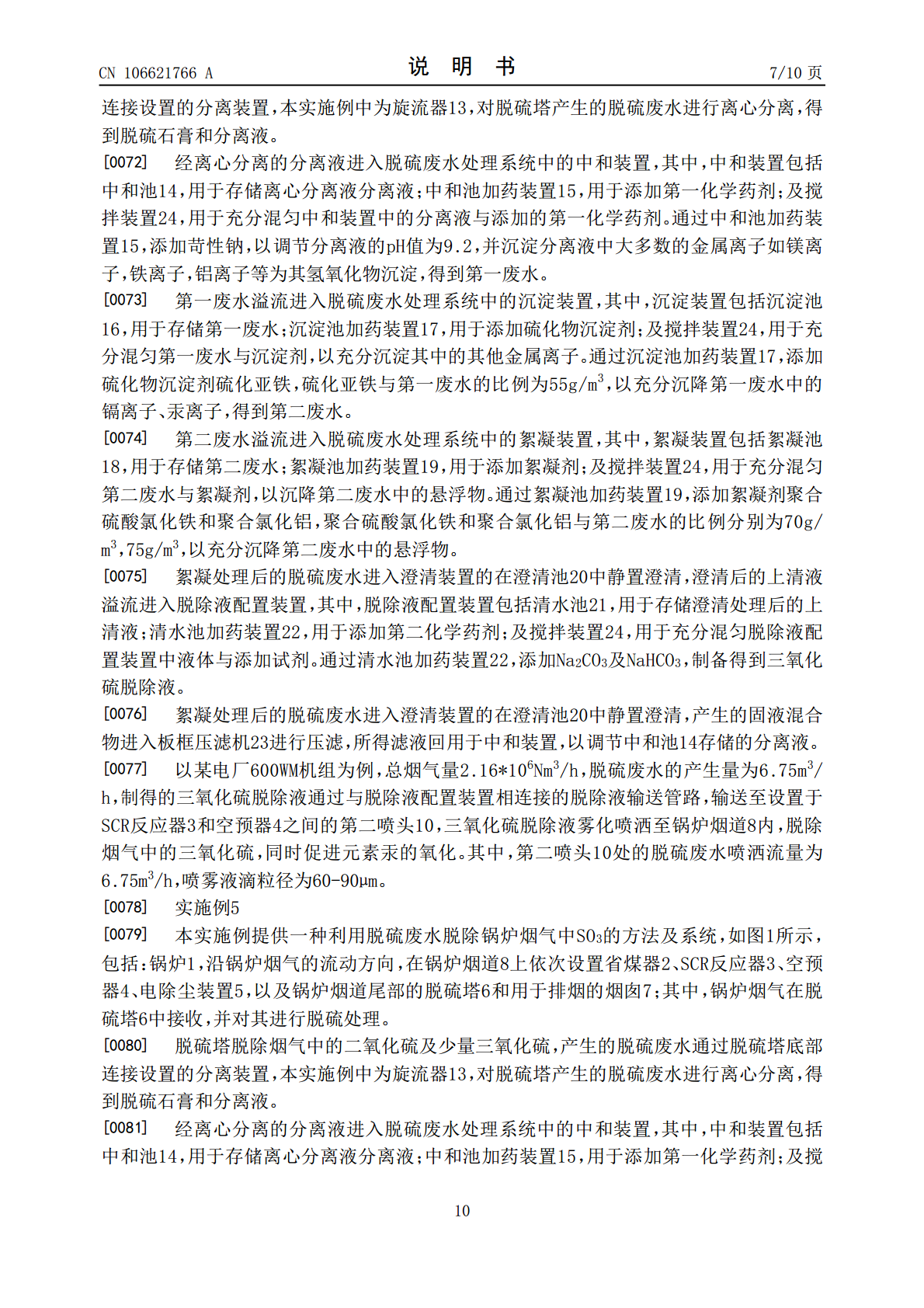

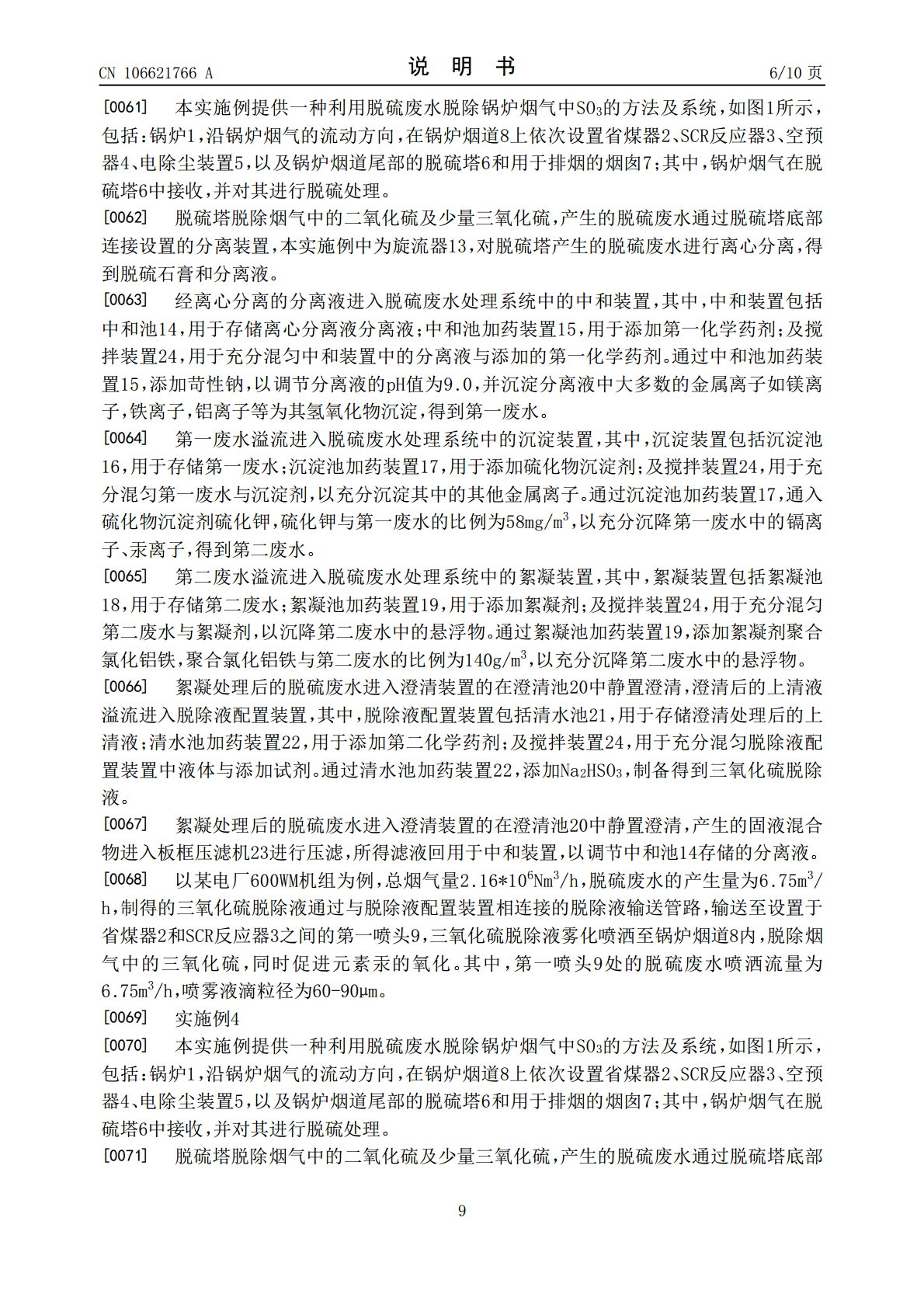

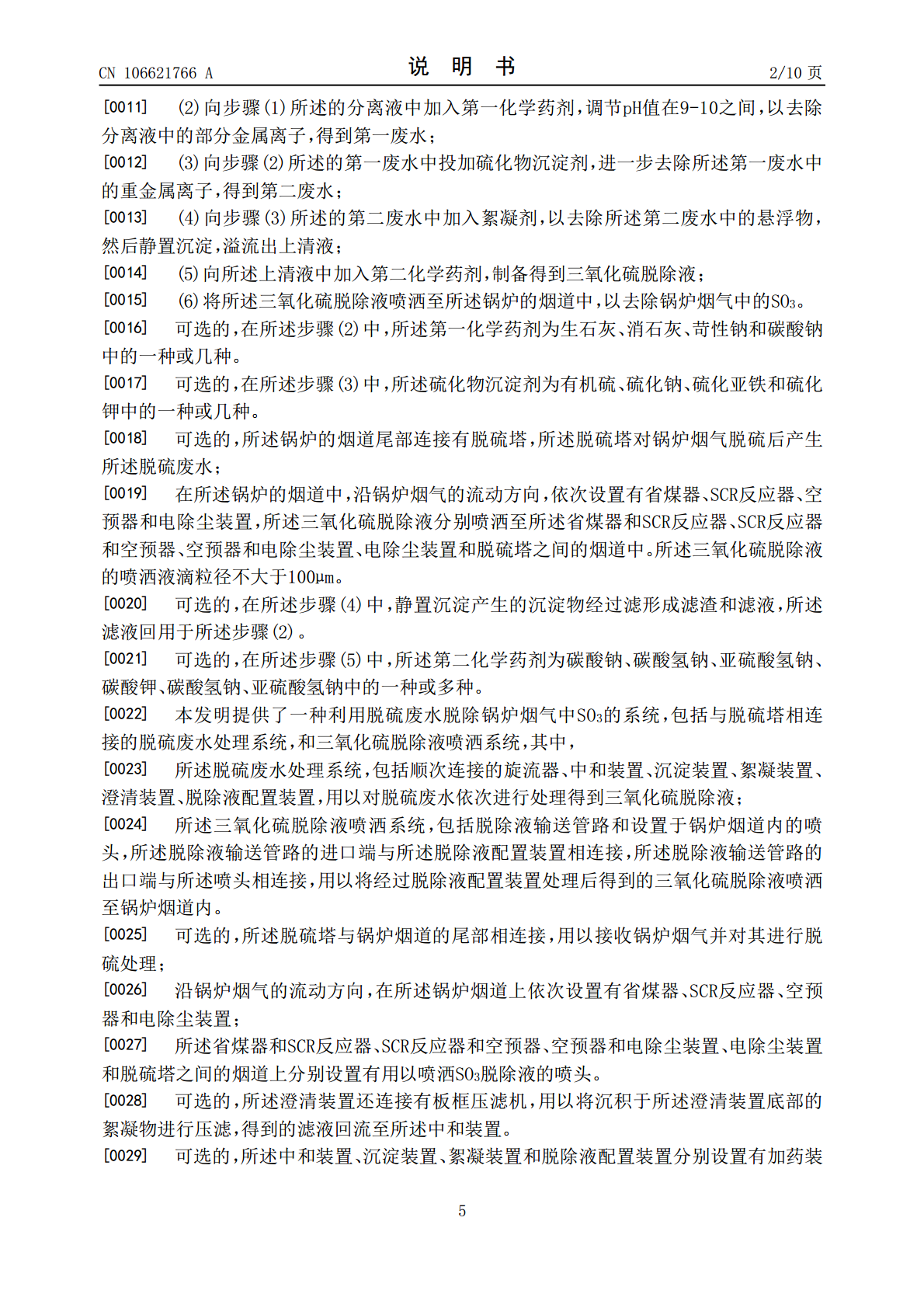

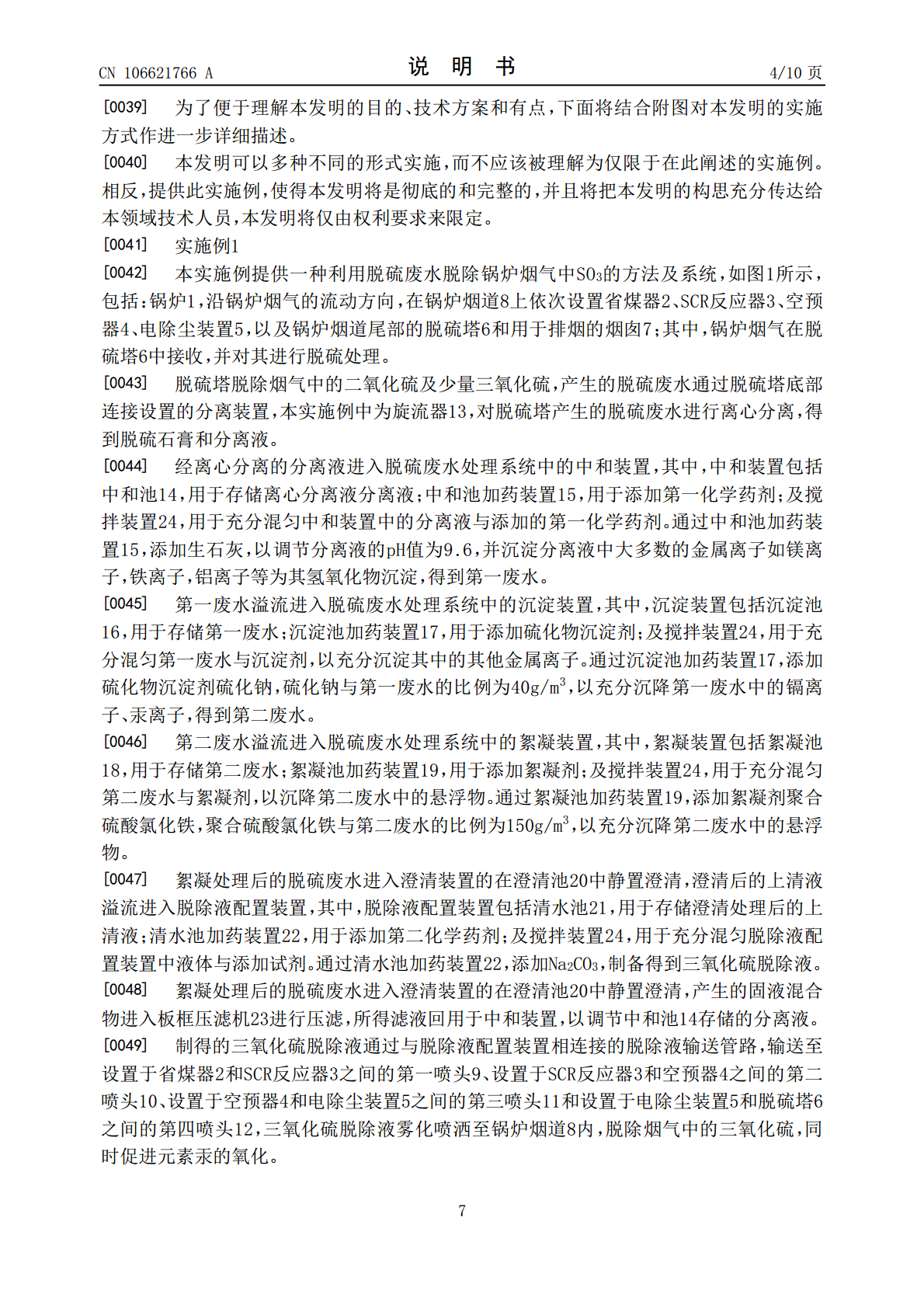

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106621766A(43)申请公布日2017.05.10(21)申请号201611106767.8F23J15/02(2006.01)(22)申请日2016.12.05C02F9/04(2006.01)(71)申请人中国华电集团科学技术研究总院有限公司地址102200北京市昌平区科技园区超前路9号B座2330室(72)发明人陈锋赵勇孙漪清刘秀如徐波(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人李静(51)Int.Cl.B01D53/78(2006.01)B01D53/50(2006.01)B01D53/86(2006.01)权利要求书2页说明书10页附图1页(54)发明名称一种利用脱硫废水脱除锅炉烟气中SO3的方法及脱除系统(57)摘要本发明涉及锅炉烟气净化技术领域，具体涉及一种利用脱硫废水脱除锅炉烟气中SO3的方法及脱除系统。脱硫塔产生的脱硫废水经离心分离、中和、沉淀、絮凝、静置澄清、脱除液配置装置，制备得到三氧化硫脱除液，并将三氧化硫脱除液喷洒至锅炉的烟道中，以去除锅炉烟气中的SO3。通过对脱硫废水的二次处理，降低其中的重金属离子及其他杂质，提高脱硫废水脱除SO3的效率，最大脱除率可达99％以上。通过在烟道的不同位置喷入脱硫废水，逐步实现SO3的脱除，不仅解决脱硫工艺中不同位置因SO3浓度过高带来的问题，还可以防止同一部位喷入过量脱硫废水，导致雾化液滴无法蒸发的问题；同时也实现了脱硫废水的零排放以及联合处理脱除SO3。CN106621766ACN106621766A权利要求书1/2页1.一种利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，包括，(1)所述脱硫废水经离心分离得到脱硫石膏和分离液；(2)向步骤(1)所述的分离液中加入第一化学药剂，调节pH值在9-10之间，以去除所述分离液中的部分金属离子，得到第一废水；(3)向步骤(2)所述的第一废水中加入硫化物沉淀剂，进一步去除所述第一废水中的重金属离子，得到第二废水；(4)向步骤(3)所述的第二废水中加入絮凝剂，以去除所述第二废水中的悬浮物，然后静置沉淀，溢流出上清液；(5)向所述上清液中加入第二化学药剂，制备得到三氧化硫脱除液；(6)将所述三氧化硫脱除液喷洒至所述锅炉的烟道中，以去除锅炉烟气中的SO3。2.根据权利要求1所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，在所述步骤(2)中，所述第一化学药剂为生石灰、消石灰、苛性钠和碳酸钠中的一种或几种。3.根据权利要求1或2所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，在所述步骤(3)中，所述硫化物沉淀剂为有机硫、硫化钠、硫化亚铁和硫化钾中的一种或几种。4.根据权利要求1-3任一所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，所述锅炉的烟道尾部连接有脱硫塔，所述脱硫塔对锅炉烟气脱硫后产生所述脱硫废水；在所述锅炉的烟道中，沿锅炉烟气的流动方向，依次设置有省煤器、SCR反应器、空预器和电除尘装置，所述三氧化硫脱除液分别喷洒至所述省煤器和SCR反应器、SCR反应器和空预器、空预器和电除尘装置、电除尘装置和脱硫塔之间的烟道中。所述三氧化硫脱除液的喷洒液滴粒径不大于100μm。5.根据权利要求1-4任一所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，在所述步骤(4)中，静置沉淀产生的沉淀物经过滤形成滤渣和滤液，所述滤液回用于所述步骤(2)。6.根据权利要求1-5任一所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，在所述步骤(5)中，所述第二化学药剂为碳酸钠、碳酸氢钠、亚硫酸氢钠、碳酸钾、碳酸氢钠、亚硫酸氢钠中的一种或多种。7.一种利用脱硫废水脱除锅炉烟气中SO3的系统，包括与脱硫塔相连接的脱硫废水处理系统，和三氧化硫脱除液喷洒系统，其特征在于，所述脱硫废水处理系统，包括顺次连接的旋流器、中和装置、沉淀装置、絮凝装置、澄清装置、脱除液配置装置，用以对脱硫废水依次进行处理得到三氧化硫脱除液；所述三氧化硫脱除液喷洒系统，包括脱除液输送管路和设置于锅炉烟道内的喷头，所述脱除液输送管路的进口端与所述脱除液配置装置相连接，所述脱除液输送管路的出口端与所述喷头相连接，用以将经过脱除液配置装置处理后得到的三氧化硫脱除液喷洒至锅炉烟道内。8.根据权利要求7所述的利用脱硫废水脱除锅炉烟气中SO3的系统，其特征在于，所述脱硫塔与锅炉烟道的尾部相连接，用以接收锅炉烟气并对其进行脱硫处理；沿锅炉烟气的流动方向，在所述锅炉烟道上依次设置有省煤器、SCR反应器、空预器和电除尘装置；所述省煤器和SCR反应器、SCR反应器和空预器、空预器和电除尘装置、电除尘装置和脱2CN106621766A权利要求书2/2页硫塔
