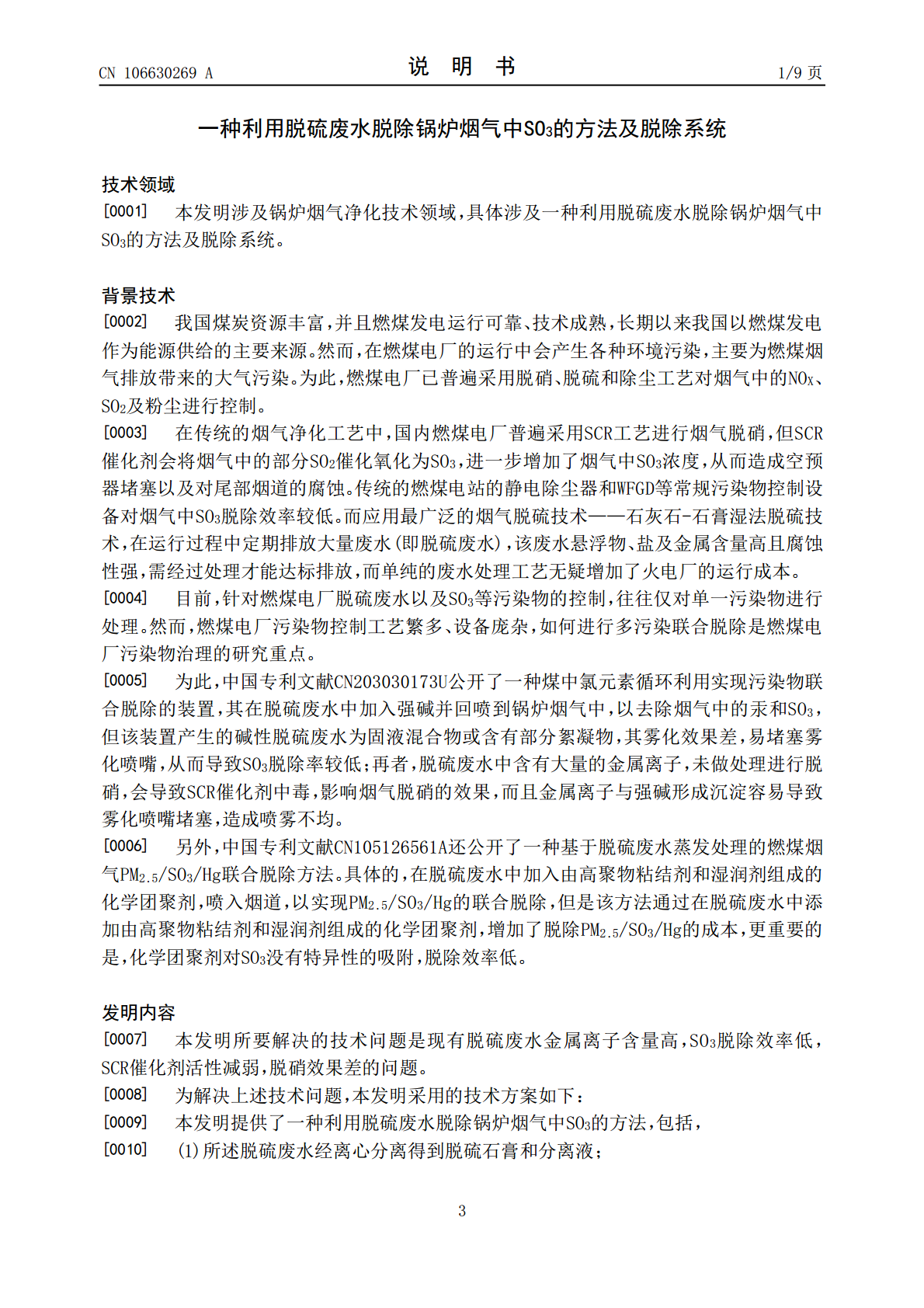

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106630269A(43)申请公布日2017.05.10(21)申请号201611107570.6C02F1/66(2006.01)(22)申请日2016.12.05C02F1/38(2006.01)C02F1/00(2006.01)(71)申请人中国华电集团科学技术研究总院有C02F103/18(2006.01)限公司地址102200北京市昌平区科技园区超前路9号B座2330室(72)发明人孙漪清刘秀如陈锋赵勇徐波(74)专利代理机构北京三聚阳光知识产权代理有限公司11250代理人李静(51)Int.Cl.C02F9/04(2006.01)B01D53/86(2006.01)B01D53/78(2006.01)权利要求书1页说明书9页附图1页(54)发明名称一种利用脱硫废水脱除锅炉烟气中SO3的方法及脱除系统(57)摘要本发明涉及锅炉烟气净化技术领域，具体涉及一种利用脱硫废水脱除锅炉烟气中SO3的方法及脱除系统。脱硫塔产生的脱硫废水经离心分离、pH调节，制备得到pH值在9～10之间的三氧化硫脱除液，并将三氧化硫脱除液喷洒至锅炉的烟道中，以去除锅炉烟气中的SO3。通过对脱硫废水的二次处理，降低其中的金属离子及其他杂质，提高脱硫废水脱除SO3的效率，最大脱除率可达99％以上。通过在烟道的不同位置喷入脱硫废水，逐步实现SO3的脱除，不仅解决脱硫工艺中不同位置因SO3浓度过高带来的问题，还可以防止同一部位喷入过量脱硫废水，导致雾化液滴无法蒸发的问题；同时也实现了脱硫废水的零排放以及联合处理脱除SO3。CN106630269ACN106630269A权利要求书1/1页1.一种利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，包括，(1)所述脱硫废水经离心分离得到脱硫石膏和分离液；(2)调节步骤(1)得到的分离液的pH值在9-10之间，以将分离液中的部分金属离子形成沉淀，得到脱金属离子废水；(3)将所述脱金属离子废水进行离心分离，脱除其中的金属离子沉淀，制备得到三氧化硫脱除液；(4)将所述三氧化硫脱除液喷洒至所述锅炉的烟道中，以去除锅炉烟气中的SO3。2.根据权利要求1所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，在所述步骤(2)中，加入生石灰、消石灰、苛性钠和碳酸钠中的一种或几种，以调节所述分离液的pH值在9-10之间。3.根据权利要求1或2所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，所述锅炉的烟道尾部连接有脱硫塔，所述脱硫塔对锅炉烟气脱硫后产生所述脱硫废水；在所述锅炉的烟道中，沿锅炉烟气的流动方向，依次设置有省煤器、SCR反应器、空预器和电除尘装置，所述三氧化硫脱除液分别喷洒至所述省煤器和SCR反应器、SCR反应器和空预器、空预器和电除尘装置、电除尘装置和脱硫塔之间的烟道中。4.根据权利要求1-3任一所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，所述三氧化硫脱除液的喷洒液滴粒径不大于100μm。5.根据权利要求1-4任一所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，在所述步骤(3)中，离心分离产生的固液混合物输送至所述步骤(1)再进行离心分离。6.根据权利要求1-5任一所述的利用脱硫废水脱除锅炉烟气中SO3的方法，其特征在于，所述步骤(1)离心分离得到的脱硫石膏、沉淀物、脱硫废水混合物进行过滤排放。7.一种利用脱硫废水脱除锅炉烟气中SO3的系统，包括与脱硫塔相连接的脱硫废水处理系统，和三氧化硫脱除液喷洒系统，其特征在于，所述脱硫废水处理系统，包括顺次连接的第一旋流器、pH调节装置、第二旋流器，用以对脱硫废水依次进行处理得到三氧化硫脱除液；所述三氧化硫脱除液喷洒系统，包括脱除液输送管路和设置于锅炉烟道内的喷头，所述脱除液输送管路的进口端与所述第二旋流器相连接，所述脱除液输送管路的出口端与所述喷头相连接，用以将经过第二旋流器处理后得到的三氧化硫脱除液喷洒至锅炉烟道内。8.根据权利要求7所述的利用脱硫废水脱除锅炉烟气中SO3的系统，其特征在于，所述脱硫塔与锅炉烟道的尾部相连接，用以接收锅炉烟气并对其进行脱硫处理；沿锅炉烟气的流动方向，在所述锅炉烟道上依次设置有省煤器、SCR反应器、空预器和电除尘装置；所述省煤器和SCR反应器、SCR反应器和空预器、空预器和电除尘装置、电除尘装置和脱硫塔之间的烟道上分别设置有用以喷洒SO3脱除液的喷头。9.根据权利要求7或8所述的利用脱硫废水脱除锅炉烟气中SO3的系统，其特征在于，所述第一旋流器底部还连接有真空皮带过滤机，用以将脱硫石膏、沉淀物、脱硫废水混合物进行过滤排放。10.根据权利要求7-9任一所述的利用脱硫废水脱除锅炉烟气中SO3的系统，其特征在于，所述pH调节装置设置
