一种交叉式多循环管式加热装置及应用其的热水锅炉.pdf

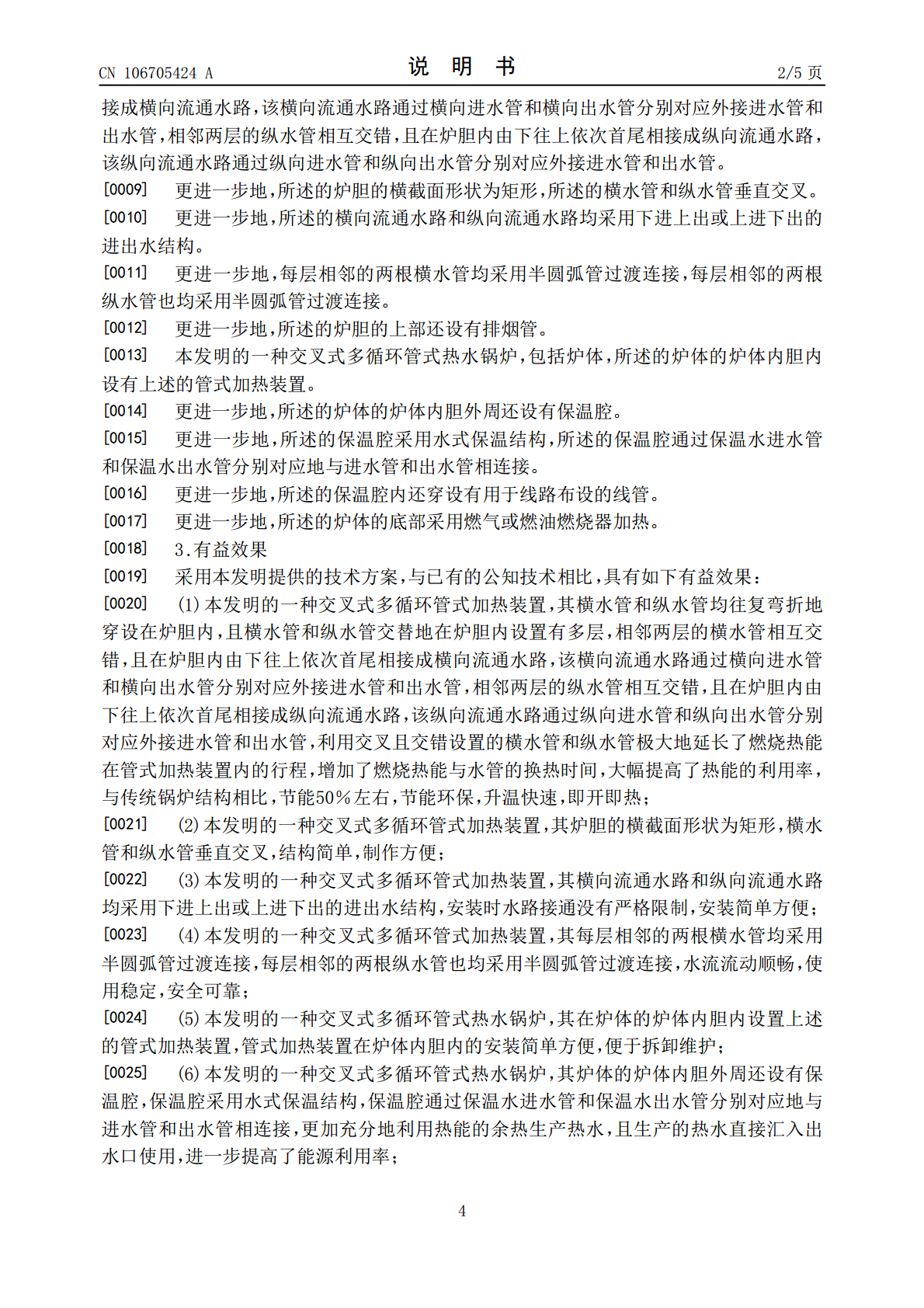

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106705424A(43)申请公布日2017.05.24(21)申请号201710164858.5(22)申请日2017.03.20(71)申请人杨军地址213300江苏省常州市溧阳市中关村科技产业园泓口路218号C幢401室(72)发明人杨军(74)专利代理机构南京知识律师事务所32207代理人高桂珍(51)Int.Cl.F24H1/40(2006.01)F24H9/00(2006.01)F24H9/18(2006.01)权利要求书1页说明书5页附图7页(54)发明名称一种交叉式多循环管式加热装置及应用其的热水锅炉(57)摘要本发明公开了一种交叉式多循环管式加热装置及应用其的热水锅炉，属于热水锅炉技术领域。本发明的管式加热装置，包括炉胆、横水管和纵水管，横水管和纵水管均往复弯折地穿设在炉胆内，且横水管和纵水管交替地在炉胆内设置有多层，相邻两层的横水管相互交错，且相接成横向流通水路，该横向流通水路通过横向进水管和横向出水管分别对应外接进水管和出水管，相邻两层的纵水管相互交错，且相接成纵向流通水路，该纵向流通水路通过纵向进水管和纵向出水管分别对应外接进水管和出水管。本发明极大地延长了热能在管式加热装置内的行程，大幅提高了热能的利用率，节能环保，升温快速；同时，采用该管式加热装置的热水锅炉，安装维护简单方便。CN106705424ACN106705424A权利要求书1/1页1.一种交叉式多循环管式加热装置，其特征在于：包括炉胆(1-1)、横水管(1-2)以及与横水管(1-2)交叉设置的纵水管(1-3)，所述的横水管(1-2)和纵水管(1-3)均往复弯折地穿设在炉胆(1-1)内，且横水管(1-2)和纵水管(1-3)交替地在炉胆(1-1)内设置有多层，相邻两层的横水管(1-2)相互交错，且在炉胆(1-1)内由下往上依次首尾相接成横向流通水路，该横向流通水路通过横向进水管(1-4)和横向出水管(1-6)分别对应外接进水管(1-8)和出水管(1-9)，相邻两层的纵水管(1-3)相互交错，且在炉胆(1-1)内由下往上依次首尾相接成纵向流通水路，该纵向流通水路通过纵向进水管(1-5)和纵向出水管(1-7)分别对应外接进水管(1-8)和出水管(1-9)。2.根据权利要求1所述的一种交叉式多循环管式加热装置，其特征在于：所述的炉胆(1-1)的横截面形状为矩形，所述的横水管(1-2)和纵水管(1-3)垂直交叉。3.根据权利要求1或2所述的一种交叉式多循环管式加热装置，其特征在于：所述的横向流通水路和纵向流通水路均采用下进上出或上进下出的进出水结构。4.根据权利要求3所述的一种交叉式多循环管式加热装置，其特征在于：每层相邻的两根横水管(1-2)均采用半圆弧管过渡连接，每层相邻的两根纵水管(1-3)也均采用半圆弧管过渡连接。5.根据权利要求4所述的一种交叉式多循环管式加热装置，其特征在于：所述的炉胆(1-1)的上部还设有排烟管(1-10)。6.一种交叉式多循环管式热水锅炉，包括炉体(2)，其特征在于：所述的炉体(2)的炉体内胆(2-2)内设有权利要求1至5任意一项所述的管式加热装置(1)。7.根据权利要求6所述的一种交叉式多循环管式热水锅炉，其特征在于：所述的炉体(2)的炉体内胆(2-2)外周还设有保温腔(2-1)。8.根据权利要求7所述的一种交叉式多循环管式热水锅炉，其特征在于：所述的保温腔(2-1)采用水式保温结构，所述的保温腔(2-1)通过保温水进水管(1-11)和保温水出水管(1-12)分别对应地与进水管(1-8)和出水管(1-9)相连接。9.根据权利要求8所述的一种交叉式多循环管式热水锅炉，其特征在于：所述的保温腔(2-1)内还穿设有用于线路布设的线管(2-5)。10.根据权利要求6至9任意一项所述的一种交叉式多循环管式热水锅炉，其特征在于：所述的炉体(2)的底部采用燃气或燃油燃烧器(3)加热。2CN106705424A说明书1/5页一种交叉式多循环管式加热装置及应用其的热水锅炉技术领域[0001]本发明涉及一种热水锅炉，更具体地说，涉及一种交叉式多循环管式加热装置及应用其的热水锅炉。背景技术[0002]目前，很多宾馆、社区、浴室等地方的热水供应还依靠热水车从锅炉厂运送，热水使用成本较高，且十分不便，而这些地方又无法安装大型锅炉来提供热水。针对这种问题，市面上也出现了许多小型常压热水锅炉，这种锅炉属于民用生活锅炉范畴，主要用于供暖和生产热水，也是我们比较常见的锅炉品种之一，根据燃料不同可分为常压电热水锅炉、常压燃气热水锅炉、常压燃油热水锅炉和常压燃煤热水锅炉。电热水锅炉生产热水的成本较高，一般需要较大的储水罐储存热水，难以做到直热式出水，需要频繁启动加热，浪费大量
