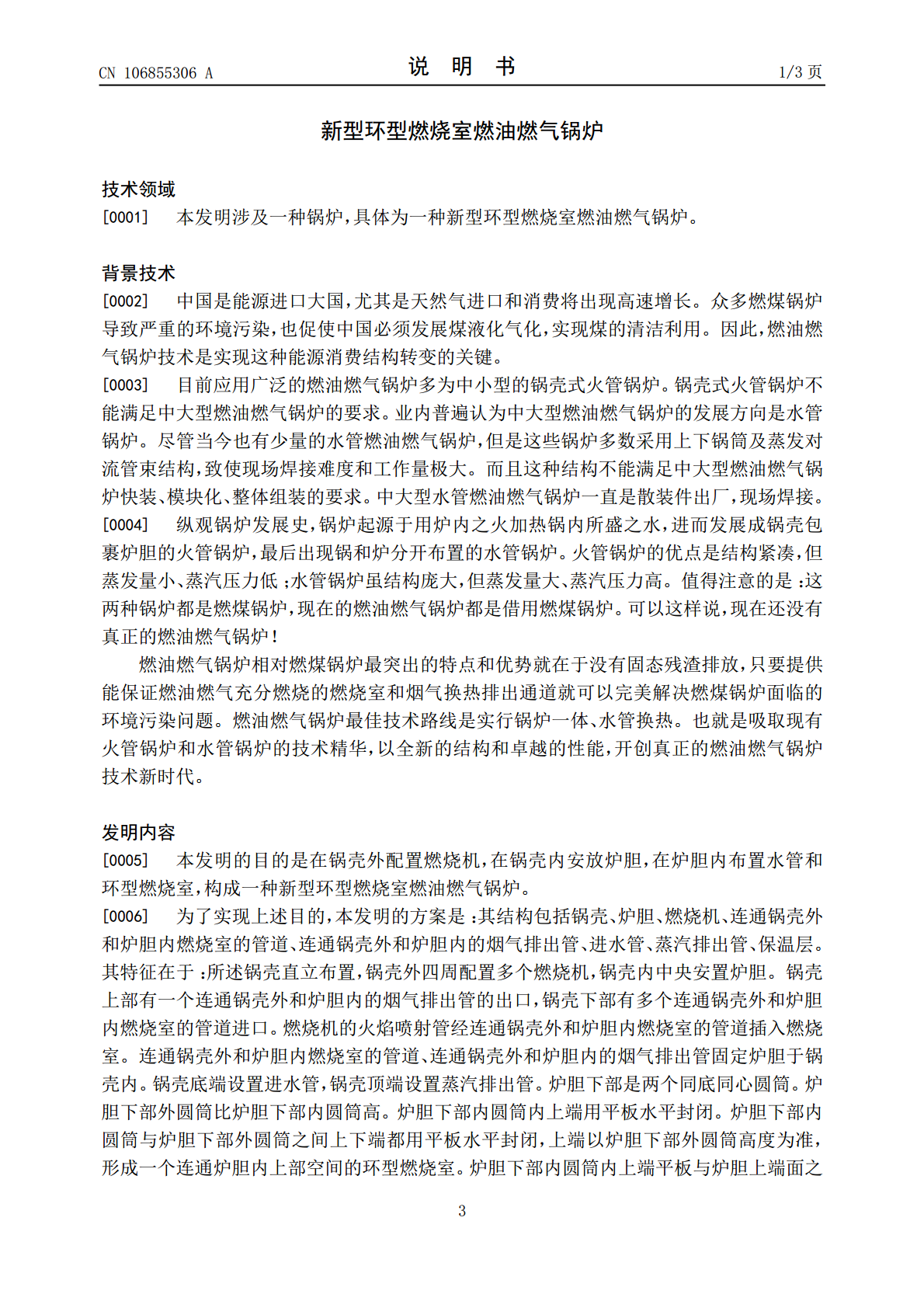

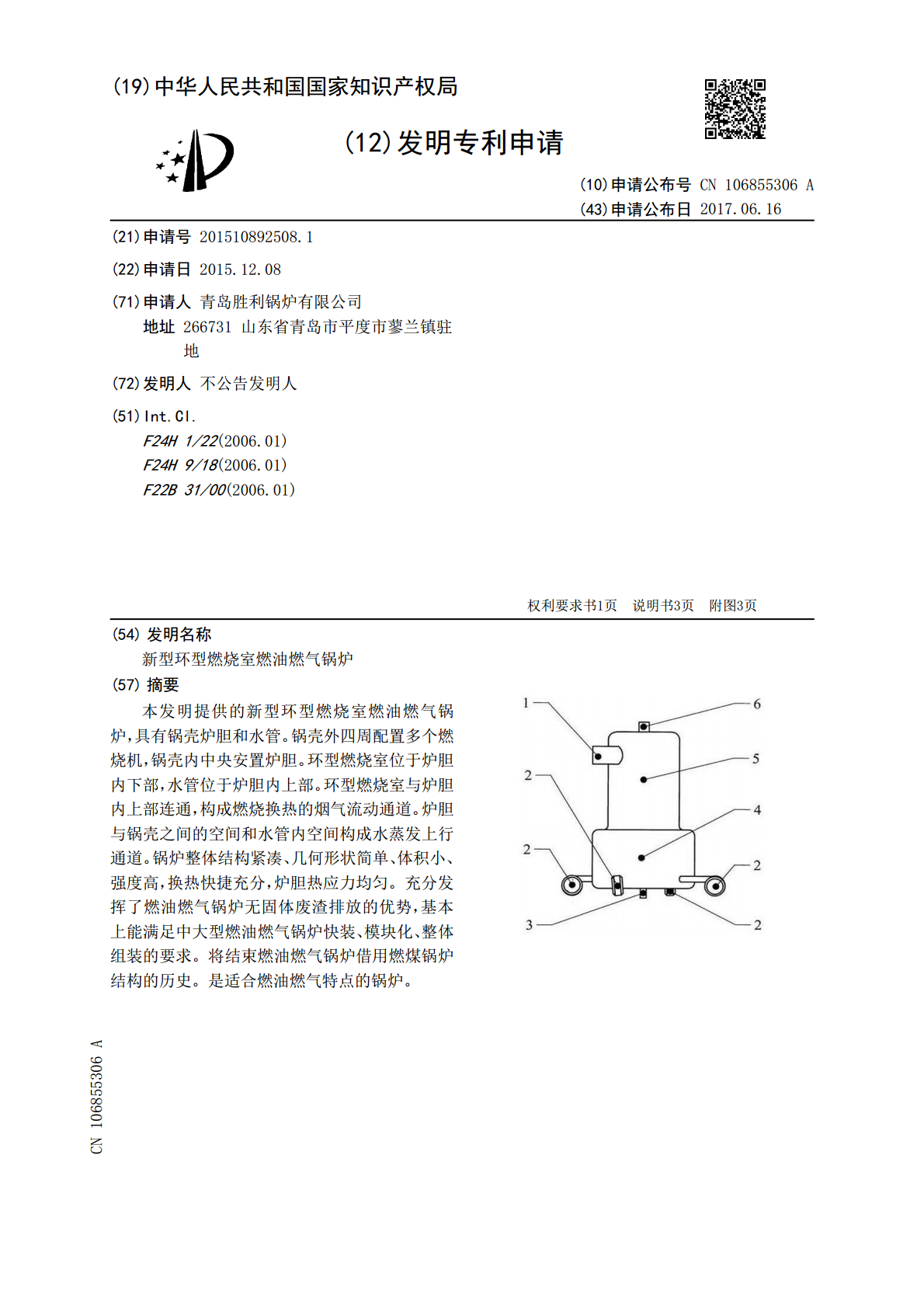

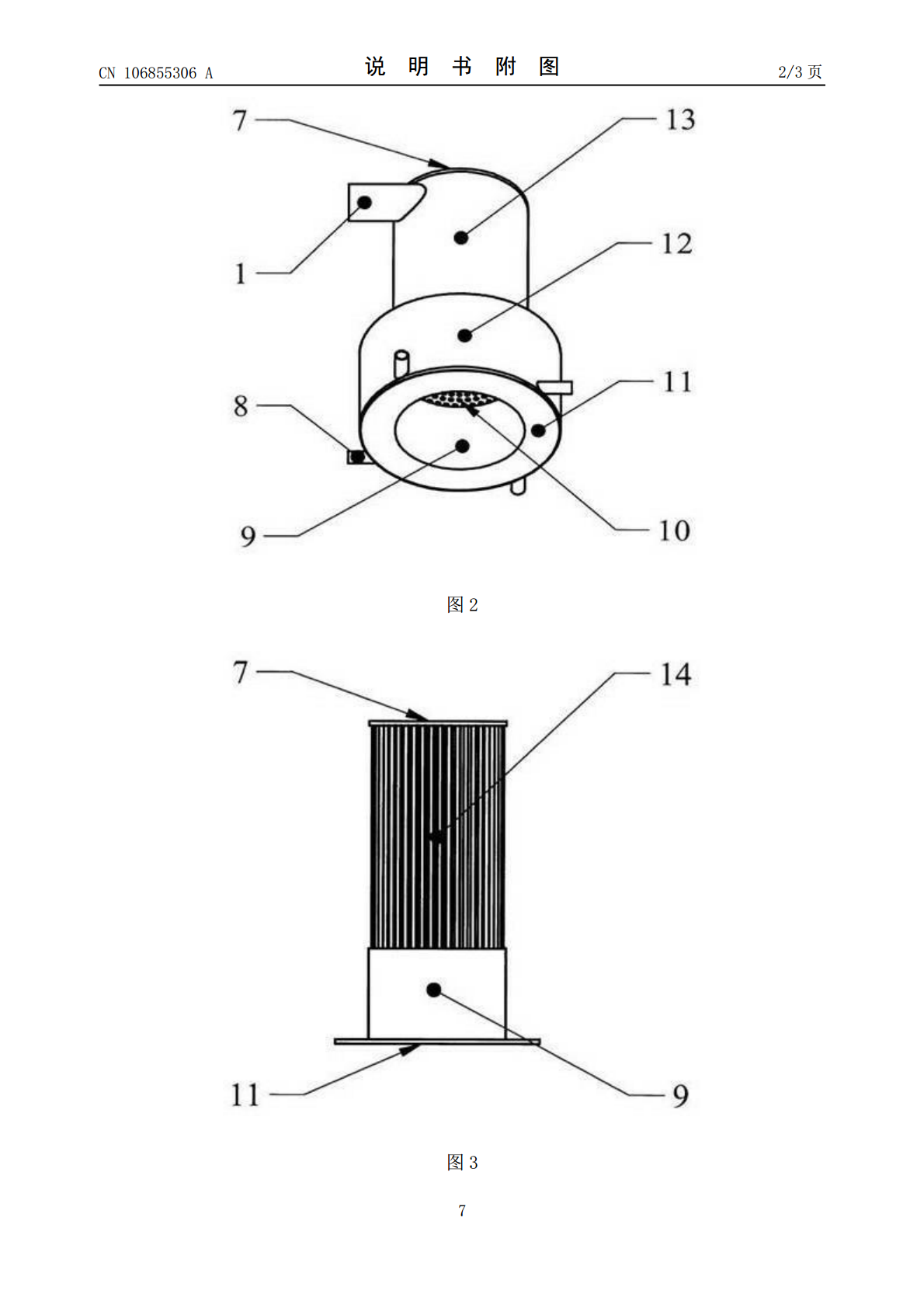

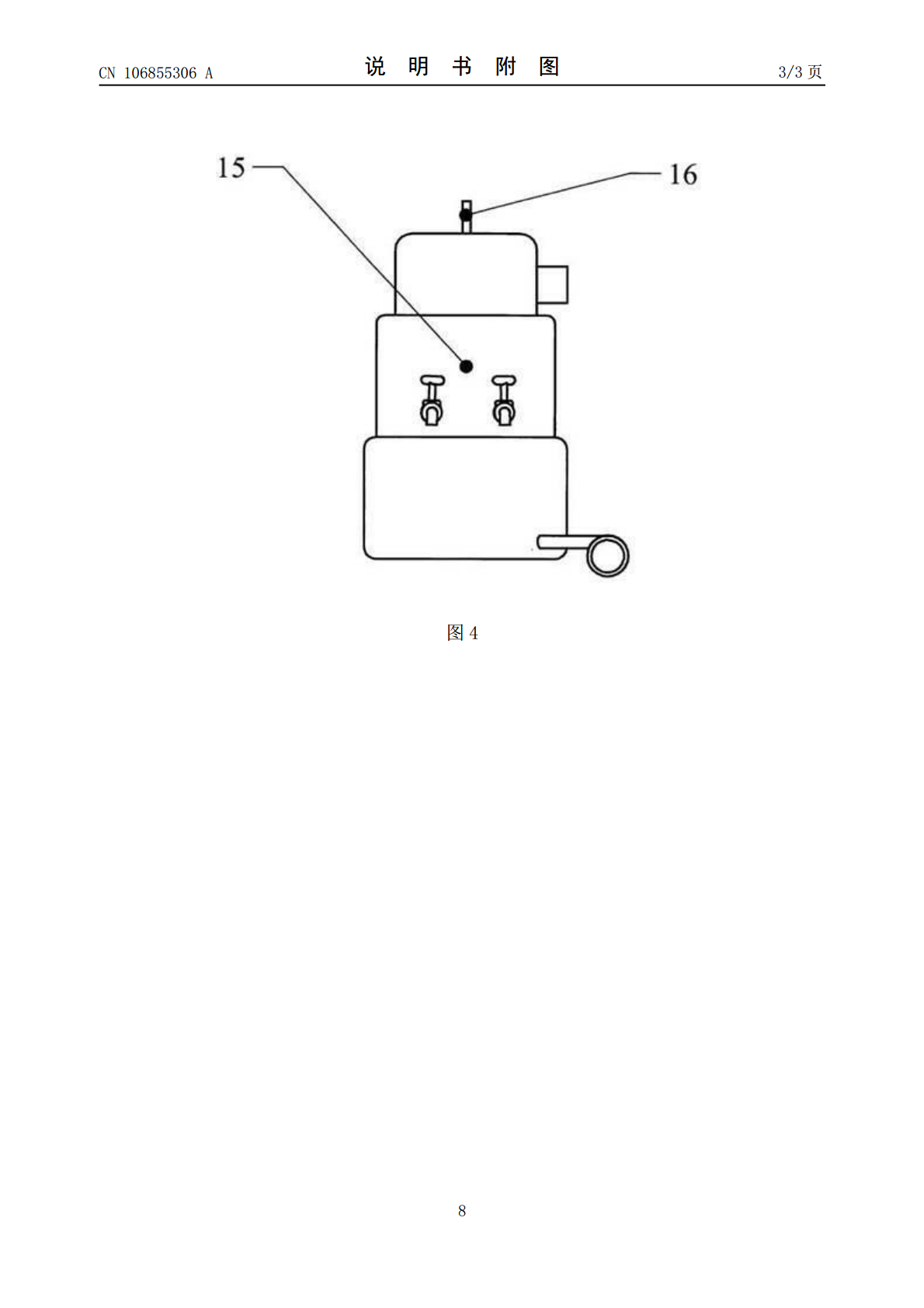

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106855306A(43)申请公布日2017.06.16(21)申请号201510892508.1(22)申请日2015.12.08(71)申请人青岛胜利锅炉有限公司地址266731山东省青岛市平度市蓼兰镇驻地(72)发明人不公告发明人(51)Int.Cl.F24H1/22(2006.01)F24H9/18(2006.01)F22B31/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称新型环型燃烧室燃油燃气锅炉(57)摘要本发明提供的新型环型燃烧室燃油燃气锅炉，具有锅壳炉胆和水管。锅壳外四周配置多个燃烧机，锅壳内中央安置炉胆。环型燃烧室位于炉胆内下部，水管位于炉胆内上部。环型燃烧室与炉胆内上部连通，构成燃烧换热的烟气流动通道。炉胆与锅壳之间的空间和水管内空间构成水蒸发上行通道。锅炉整体结构紧凑、几何形状简单、体积小、强度高，换热快捷充分，炉胆热应力均匀。充分发挥了燃油燃气锅炉无固体废渣排放的优势，基本上能满足中大型燃油燃气锅炉快装、模块化、整体组装的要求。将结束燃油燃气锅炉借用燃煤锅炉结构的历史。是适合燃油燃气特点的锅炉。CN106855306ACN106855306A权利要求书1/1页1.新型环型燃烧室燃油燃气锅炉，包括锅壳、炉胆、燃烧机、连通锅壳外和炉胆内燃烧室的管道、连通锅壳外和炉胆内的烟气排出管、进水管、蒸汽排出管、保温层，其特征在于：所述锅壳直立布置，锅壳外四周配置多个燃烧机，锅壳内中央安置炉胆，锅壳上部有一个连通锅壳外和炉胆内的烟气排出管的出口，锅壳下部有多个连通锅壳外和炉胆内燃烧室的管道进口，燃烧机的火焰喷射管经连通锅壳外和炉胆内燃烧室的管道插入燃烧室，连通锅壳外和炉胆内燃烧室的管道、连通锅壳外和炉胆内的烟气排出管固定炉胆于锅壳内，锅壳底端设置进水管，锅壳顶端设置蒸汽排出管，炉胆下部是两个同底同心圆筒，炉胆下部外圆筒比炉胆下部内圆筒高，炉胆下部内圆筒内上端用平板水平封闭，炉胆下部内圆筒与炉胆下部外圆筒之间上下端都用平板水平封闭，上端以炉胆下部外圆筒高度为准，形成一个连通炉胆内上部空间的环型燃烧室，炉胆下部内圆筒内上端平板与炉胆上端面之间有多根连通两端的平行水管，平行水管外包一个连接炉胆上端面与环型燃烧室上端面的炉胆上部圆筒，炉胆上部圆筒内、平行水管之间的空间构成烟气流出通道，锅壳外表面包裹保温层。2.根据权利要求1所述的新型环型燃烧室燃油燃气锅炉，其特征在于：所述进水管和蒸汽排出管的设置因锅炉用途不同而异，燃油燃气热水锅炉进水管设置在锅壳顶端，出水管设置在环型燃烧室上面。2CN106855306A说明书1/3页新型环型燃烧室燃油燃气锅炉技术领域[0001]本发明涉及一种锅炉，具体为一种新型环型燃烧室燃油燃气锅炉。背景技术[0002]中国是能源进口大国，尤其是天然气进口和消费将出现高速增长。众多燃煤锅炉导致严重的环境污染，也促使中国必须发展煤液化气化，实现煤的清洁利用。因此，燃油燃气锅炉技术是实现这种能源消费结构转变的关键。[0003]目前应用广泛的燃油燃气锅炉多为中小型的锅壳式火管锅炉。锅壳式火管锅炉不能满足中大型燃油燃气锅炉的要求。业内普遍认为中大型燃油燃气锅炉的发展方向是水管锅炉。尽管当今也有少量的水管燃油燃气锅炉，但是这些锅炉多数采用上下锅筒及蒸发对流管束结构，致使现场焊接难度和工作量极大。而且这种结构不能满足中大型燃油燃气锅炉快装、模块化、整体组装的要求。中大型水管燃油燃气锅炉一直是散装件出厂，现场焊接。[0004]纵观锅炉发展史，锅炉起源于用炉内之火加热锅内所盛之水，进而发展成锅壳包裹炉胆的火管锅炉，最后出现锅和炉分开布置的水管锅炉。火管锅炉的优点是结构紧凑，但蒸发量小、蒸汽压力低；水管锅炉虽结构庞大，但蒸发量大、蒸汽压力高。值得注意的是：这两种锅炉都是燃煤锅炉，现在的燃油燃气锅炉都是借用燃煤锅炉。可以这样说，现在还没有真正的燃油燃气锅炉！燃油燃气锅炉相对燃煤锅炉最突出的特点和优势就在于没有固态残渣排放，只要提供能保证燃油燃气充分燃烧的燃烧室和烟气换热排出通道就可以完美解决燃煤锅炉面临的环境污染问题。燃油燃气锅炉最佳技术路线是实行锅炉一体、水管换热。也就是吸取现有火管锅炉和水管锅炉的技术精华，以全新的结构和卓越的性能，开创真正的燃油燃气锅炉技术新时代。发明内容[0005]本发明的目的是在锅壳外配置燃烧机，在锅壳内安放炉胆，在炉胆内布置水管和环型燃烧室，构成一种新型环型燃烧室燃油燃气锅炉。[0006]为了实现上述目的，本发明的方案是：其结构包括锅壳、炉胆、燃烧机、连通锅壳外和炉胆内燃烧室的管道、连通锅壳外和炉胆内的烟气排出管、进水管、蒸汽排出管、保温层。其特征在于：所述锅壳直立布置，锅壳外四周配置多个燃烧
