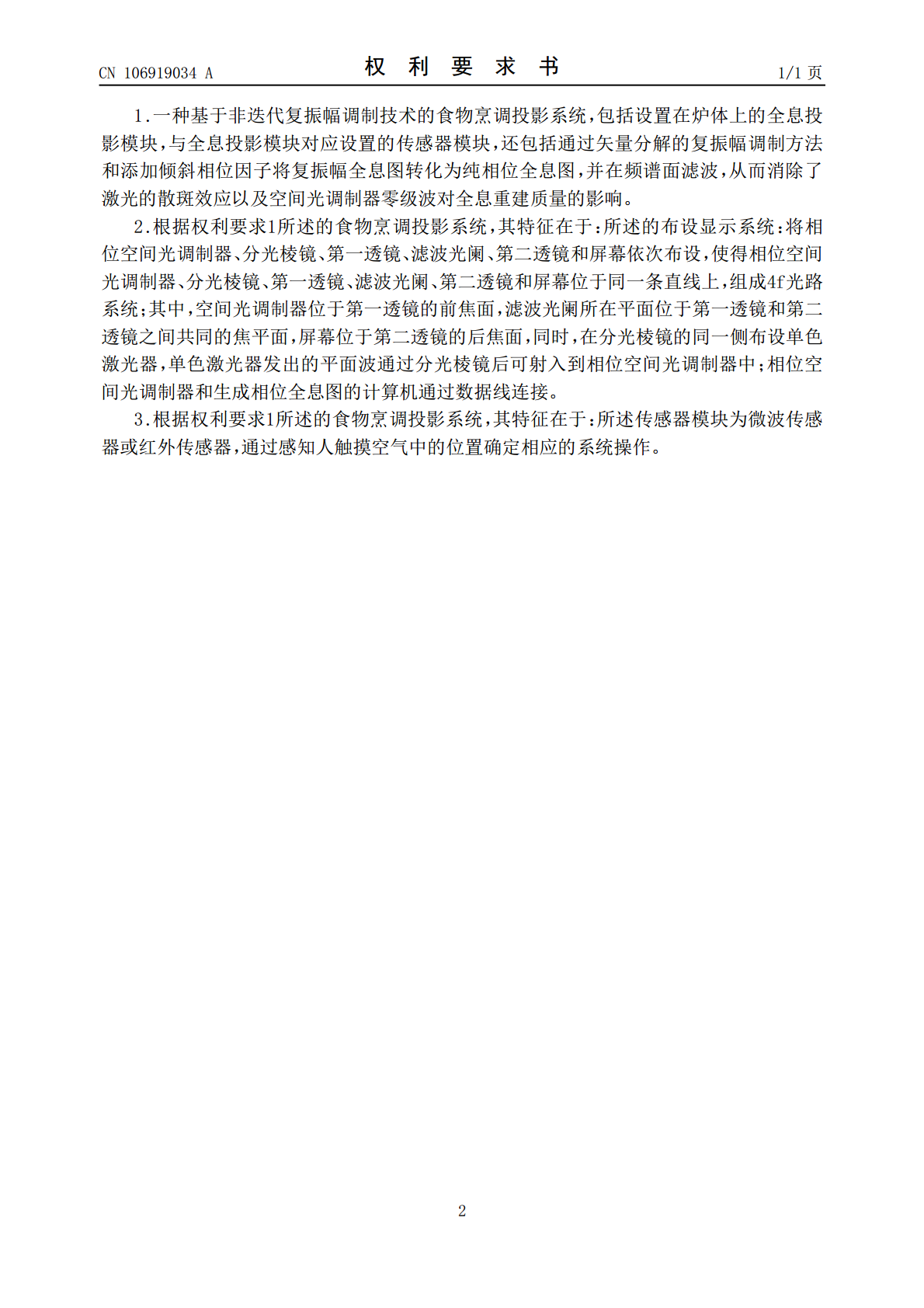

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106919034A(43)申请公布日2017.07.04(21)申请号201710175427.9(22)申请日2017.03.22(71)申请人青岛中鉴高科信息有限公司地址266000山东省青岛市城阳区长城路89号博士创业园20号楼(72)发明人不公告发明人(51)Int.Cl.G03H1/22(2006.01)G03H1/00(2006.01)G06F3/01(2006.01)G06T19/00(2011.01)权利要求书1页说明书2页(54)发明名称一种基于非迭代复振幅调制技术的食物烹调投影系统(57)摘要本发明提供了一种基于非迭代复振幅调制技术的食物烹调投影系统，包括设置在炉体上的全息投影模块，与全息投影模块对应设置的传感器模块，还包括通过矢量分解的复振幅调制方法和添加倾斜相位因子将复振幅全息图转化为纯相位全息图，并在频谱面滤波，从而消除了激光的散斑效应以及空间光调制器零级波对全息重建质量的影响。本发明通过在食物烹调设备上设置全息投影模块，使控制按键利用全息投影技术投影到空气中，不需要触摸到机体上的实体键操作；其具有结构简单合理、控制方便、减少微波对人体影响、方便观察食材状态、科技感强、带给用户崭新体现的特点。CN106919034ACN106919034A权利要求书1/1页1.一种基于非迭代复振幅调制技术的食物烹调投影系统，包括设置在炉体上的全息投影模块，与全息投影模块对应设置的传感器模块，还包括通过矢量分解的复振幅调制方法和添加倾斜相位因子将复振幅全息图转化为纯相位全息图，并在频谱面滤波，从而消除了激光的散斑效应以及空间光调制器零级波对全息重建质量的影响。2.根据权利要求1所述的食物烹调投影系统，其特征在于：所述的布设显示系统：将相位空间光调制器、分光棱镜、第一透镜、滤波光阑、第二透镜和屏幕依次布设，使得相位空间光调制器、分光棱镜、第一透镜、滤波光阑、第二透镜和屏幕位于同一条直线上，组成4f光路系统；其中，空间光调制器位于第一透镜的前焦面，滤波光阑所在平面位于第一透镜和第二透镜之间共同的焦平面，屏幕位于第二透镜的后焦面，同时，在分光棱镜的同一侧布设单色激光器，单色激光器发出的平面波通过分光棱镜后可射入到相位空间光调制器中；相位空间光调制器和生成相位全息图的计算机通过数据线连接。3.根据权利要求1所述的食物烹调投影系统，其特征在于：所述传感器模块为微波传感器或红外传感器，通过感知人触摸空气中的位置确定相应的系统操作。2CN106919034A说明书1/2页一种基于非迭代复振幅调制技术的食物烹调投影系统技术领域[0001]本发明涉及全息投影技术领域，尤其涉及一种基于非迭代复振幅调制技术的食物烹调投影系统。背景技术[0002]全息显示技术是一种能够重建物体复振幅光场的技术，也因此被认为是最理想的下一代三维显示技术。但是由于缺乏能够同时调制振幅和相位的复振幅调制器件，目前在数字全息领域被广泛采用的是GS迭代算法生成纯相位全息图经过傅里叶变换得到目标振幅的方法。GS迭代算法的局限性是只能控制振幅为目标输出，而相位输出则是随机的。由于显示所用激光的高相干性，在重建光场中会由于相邻像素间的相干干涉产生额外的强度图案，在想要得到的光场上产生颗粒状的效果，称之为散斑噪音，大大降低了重建物体的质量。[0003]目前市场上的微波炉、烤箱等的家电产品的按键方式主要有机械按键、触摸屏按键，或者旋钮等方式；随着智能家电的发展，控制方式又可以转移到手机APP上。虽然这些方式都在逐渐进步，但还是不能解决使用微波炉、光波炉或烤箱时的一些问题，例如做菜时手上都是水或其他污渍的时候，如何能去操作；如何能实时观察微波炉、烤箱中食物的状况；如何能更有效的避免操作时可能受到的伤害，如烫伤、微波泄漏等等。发明内容[0004]本发明提供了一种基于非迭代复振幅调制技术的食物烹调投影系统，包括设置在炉体上的全息投影模块，与全息投影模块对应设置的传感器模块，还包括通过矢量分解的复振幅调制方法和添加倾斜相位因子将复振幅全息图转化为纯相位全息图，并在频谱面滤波，从而消除了激光的散斑效应以及空间光调制器零级波对全息重建质量的影响。[0005]布设显示系统：将相位空间光调制器、分光棱镜、第一透镜、滤波光阑、第二透镜和屏幕依次布设，使得相位空间光调制器、分光棱镜、第一透镜、滤波光阑、第二透镜和屏幕位于同一条直线上，组成4f光路系统；其中，空间光调制器位于第一透镜的前焦面，滤波光阑所在平面位于第一透镜和第二透镜之间共同的焦平面，屏幕位于第二透镜的后焦面，同时，在分光棱镜的同一侧布设单色激光器，单色激光器发出的平面波通过分光棱镜后可射入到相位空间光调制器中；相位空间光调制器和生成相位全息图的计算机通过数
