适用于顶装焦炉的无烟装煤车.pdf

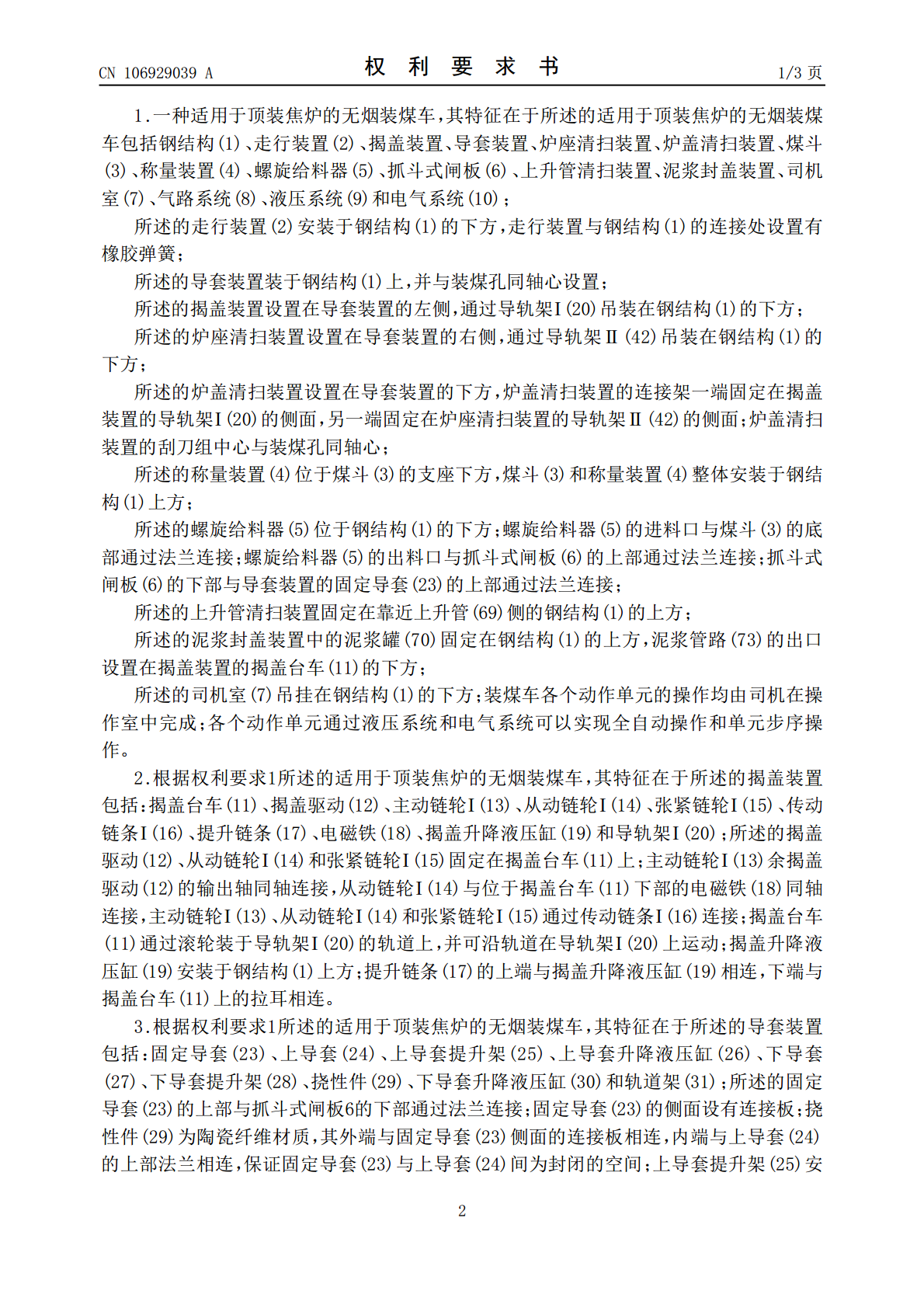

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106929039A(43)申请公布日2017.07.07(21)申请号201710302009.1C10B43/14(2006.01)(22)申请日2017.05.02C10B25/22(2006.01)(71)申请人大连华锐重工焦炉车辆设备有限公司地址116000辽宁省大连市旅顺口区经济开发区顺达路29-7号申请人大连华锐重工集团股份有限公司(72)发明人张颖颖郭继平李文峰李小飞刘振华(74)专利代理机构大连东方专利代理有限责任公司21212代理人高永德李洪福(51)Int.Cl.C10B31/02(2006.01)C10B43/06(2006.01)权利要求书3页说明书8页附图6页(54)发明名称适用于顶装焦炉的无烟装煤车(57)摘要本发明所述的适用于顶装焦炉的无烟装煤车,焦炉机械领域，具体为一种适用于顶装焦炉的无烟装煤车及其使用方法。适用于顶装焦炉的无烟装煤车的走行装置安装于钢结构的下方；揭盖装置设置在导套装置的左侧；炉座清扫装置设置在导套装置的右侧；炉盖清扫装置设置在导套装置的下方；炉盖清扫装置的刮刀组中心与装煤孔同轴心；称量装置位于煤斗的支座下方，煤斗和称量装置整体安装于钢结构上方；螺旋给料器位于钢结构的下方；螺旋给料器的出料口与抓斗式闸板的上部通过法兰连接；抓斗式闸板的下部与导套装置的固定导套的上部通过法兰连接；上升管清扫装置固定在靠近上升管侧的钢结构的上方；泥浆封盖装置中的泥浆罐固定在钢结构的上方，泥浆管路的出口设置在揭盖装置的揭盖台车的下方。CN106929039ACN106929039A权利要求书1/3页1.一种适用于顶装焦炉的无烟装煤车，其特征在于所述的适用于顶装焦炉的无烟装煤车包括钢结构(1)、走行装置(2)、揭盖装置、导套装置、炉座清扫装置、炉盖清扫装置、煤斗(3)、称量装置(4)、螺旋给料器(5)、抓斗式闸板(6)、上升管清扫装置、泥浆封盖装置、司机室(7)、气路系统(8)、液压系统(9)和电气系统(10)；所述的走行装置(2)安装于钢结构(1)的下方，走行装置与钢结构(1)的连接处设置有橡胶弹簧；所述的导套装置装于钢结构(1)上，并与装煤孔同轴心设置；所述的揭盖装置设置在导套装置的左侧，通过导轨架Ⅰ(20)吊装在钢结构(1)的下方；所述的炉座清扫装置设置在导套装置的右侧，通过导轨架Ⅱ(42)吊装在钢结构(1)的下方；所述的炉盖清扫装置设置在导套装置的下方，炉盖清扫装置的连接架一端固定在揭盖装置的导轨架Ⅰ(20)的侧面，另一端固定在炉座清扫装置的导轨架Ⅱ(42)的侧面；炉盖清扫装置的刮刀组中心与装煤孔同轴心；所述的称量装置(4)位于煤斗(3)的支座下方，煤斗(3)和称量装置(4)整体安装于钢结构(1)上方；所述的螺旋给料器(5)位于钢结构(1)的下方；螺旋给料器(5)的进料口与煤斗(3)的底部通过法兰连接；螺旋给料器(5)的出料口与抓斗式闸板(6)的上部通过法兰连接；抓斗式闸板(6)的下部与导套装置的固定导套(23)的上部通过法兰连接；所述的上升管清扫装置固定在靠近上升管(69)侧的钢结构(1)的上方；所述的泥浆封盖装置中的泥浆罐(70)固定在钢结构(1)的上方，泥浆管路(73)的出口设置在揭盖装置的揭盖台车(11)的下方；所述的司机室(7)吊挂在钢结构(1)的下方；装煤车各个动作单元的操作均由司机在操作室中完成；各个动作单元通过液压系统和电气系统可以实现全自动操作和单元步序操作。2.根据权利要求1所述的适用于顶装焦炉的无烟装煤车，其特征在于所述的揭盖装置包括：揭盖台车(11)、揭盖驱动(12)、主动链轮Ⅰ(13)、从动链轮Ⅰ(14)、张紧链轮Ⅰ(15)、传动链条Ⅰ(16)、提升链条(17)、电磁铁(18)、揭盖升降液压缸(19)和导轨架Ⅰ(20)；所述的揭盖驱动(12)、从动链轮Ⅰ(14)和张紧链轮Ⅰ(15)固定在揭盖台车(11)上；主动链轮Ⅰ(13)余揭盖驱动(12)的输出轴同轴连接，从动链轮Ⅰ(14)与位于揭盖台车(11)下部的电磁铁(18)同轴连接，主动链轮Ⅰ(13)、从动链轮Ⅰ(14)和张紧链轮Ⅰ(15)通过传动链条Ⅰ(16)连接；揭盖台车(11)通过滚轮装于导轨架Ⅰ(20)的轨道上，并可沿轨道在导轨架Ⅰ(20)上运动；揭盖升降液压缸(19)安装于钢结构(1)上方；提升链条(17)的上端与揭盖升降液压缸(19)相连，下端与揭盖台车(11)上的拉耳相连。3.根据权利要求1所述的适用于顶装焦炉的无烟装煤车，其特征在于所述的导套装置包括：固定导套(23)、上导套(24)、上导套提升架(25)、上导套升降液压缸(26)、下导套(27)、下导套提升架(28)、挠性件(29)、下导套升降液压缸(30)和轨道架(31)；所述的
