一种水煤浆气化炉氧气控制管线系统.pdf

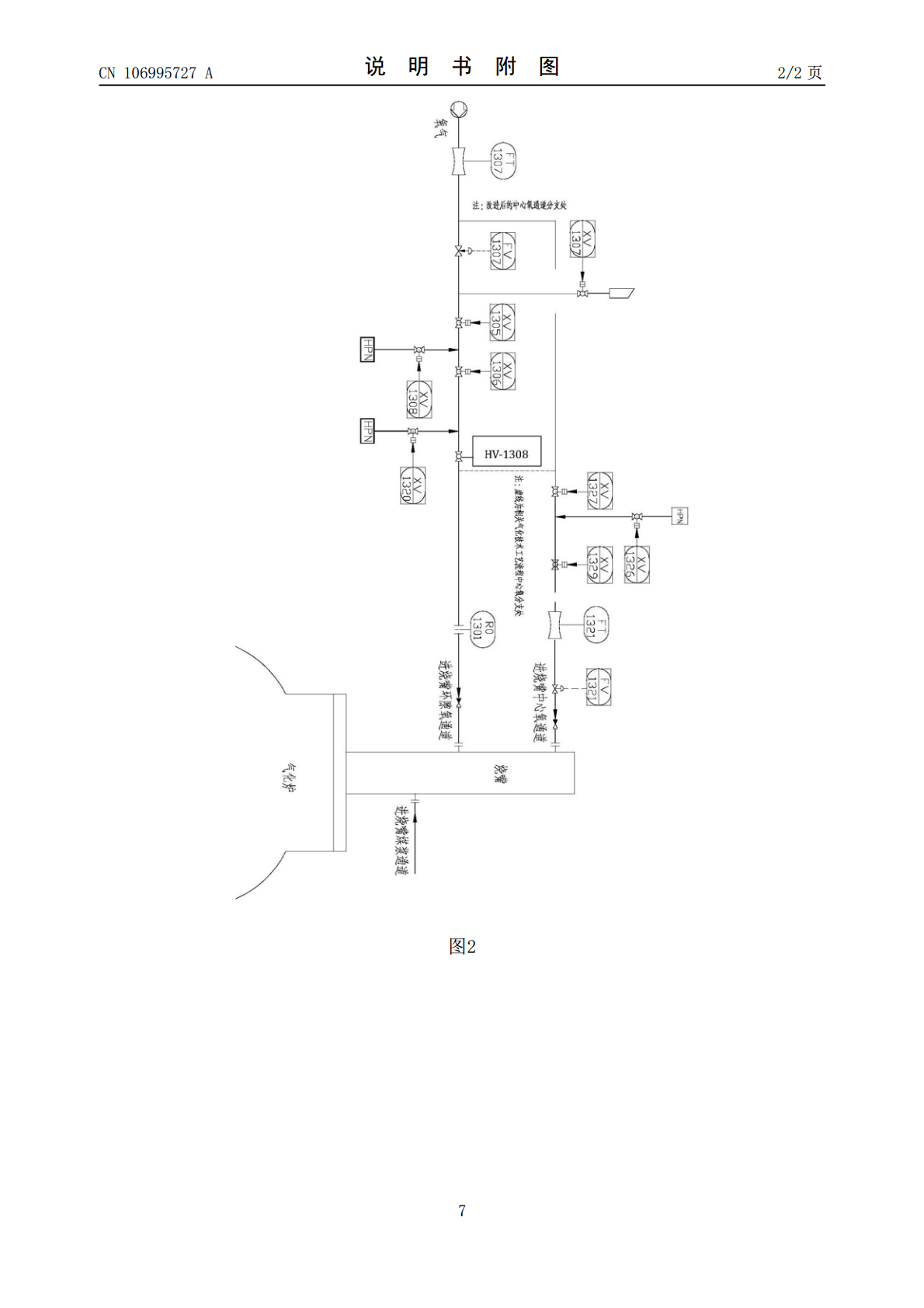

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN106995727A(43)申请公布日2017.08.01(21)申请号201710311663.9(22)申请日2017.05.05(71)申请人北京清创晋华科技有限公司地址100084北京市海淀区中关村东路1号院8号楼10层C1001A房间(72)发明人宋文军张本凤岳博宋丹丹岳军(74)专利代理机构北京创遇知识产权代理有限公司11577代理人武媛吕学文(51)Int.Cl.C10J3/48(2006.01)C10J3/72(2006.01)权利要求书1页说明书3页附图2页(54)发明名称一种水煤浆气化炉氧气控制管线系统(57)摘要本发明涉及一种水煤浆气化炉氧气控制管线系统，通过改变相关水煤浆气化炉中心氧管线流程，将中心氧管线分离点移至主氧气调节阀(FV-1307)前，从而增加了中心氧调节阀(FV-1321)的阀前压力，解决了原料为褐煤等制成的煤浆粘度大的工况下，水煤浆气化炉中心氧流量调不上去、气化效率低的问题。CN106995727ACN106995727A权利要求书1/1页1.一种水煤浆气化炉氧气控制管线系统，所述管线系统包括主氧通道管线和中心氧通道管线，所述中心氧通道管线从主氧通道管线上分离出来，且与主氧通道管线共同连接至水煤浆气化炉的烧嘴，其特征在于，所述中心氧通道管线与主氧通道管线的分离点位于所述主氧通道管线上的主氧气调节阀之前。2.如权利要求1所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述分离点位于所述主氧通道管线上的主氧气调节阀和主氧气流量计之间。3.如权利要求2所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述中心氧通道管线在所述分离点之后依次连接有中心氧流量计和中心氧调节阀。4.如权利要求3所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述中心氧通道管线在所述分离点之后还依次连接有中心氧第一切断阀、中心氧高压氮气管线和中心氧第二切断阀，且所述中心氧第二切断阀位于中心氧流量计之前。5.如权利要求4所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述中心氧高压氮气管线上还具有中心氧高压氮气密封阀。6.如权利要求1-5中任一项所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述主氧通道管线在主氧气调节阀之后依次连接有入炉手动球阀和限流孔板。7.如权利要求6所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述主氧通道管线在主氧气调节阀之后还依次连接有主氧第一切断阀、主氧第一高压氮气管线、主氧第二切断阀和主氧第二高压氮气管线，且所述主氧第二高压氮气管线位于入炉手动球阀之前。8.如权利要求7所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述主氧第一高压氮气管线和主氧第二高压氮气管线上还分别具有主氧高压氮气密封阀和主氧高压氮气吹扫阀。9.如权利要求8所述的水煤浆气化炉氧气控制管线系统，其特征在于，所述主氧通道管线在主氧气调节阀和主氧第一切断阀之间还连接有氧气放空管线，且所述氧气放空管线上还具有氧气放空阀。10.一种水煤浆气化炉中心氧供给方法，其特征在于，所述方法包括如下步骤：气化炉停车时，中心氧第一切断阀关闭，中心氧高压氮气密封阀打开，中心氧第二切断阀打开，25秒后关闭；气化炉停车状态下，中心氧第一切断阀和中心氧第二切断阀关闭，中心氧高压氮气密封阀打开，起到氮气密封的作用；气化炉开车状态下，中心氧第一切断阀和中心氧第二切断阀打开，中心氧高压氮气密封阀关闭，用中心氧调节阀调节中心氧流量。2CN106995727A说明书1/3页一种水煤浆气化炉氧气控制管线系统技术领域[0001]本发明涉及水煤浆气化炉技术领域，具体涉及一种水煤浆气化炉氧气控制管线系统。背景技术[0002]煤的高效与清洁利用一直是我国环保和能源领域中的重要课题，也是影响我国一次能源比例结构的关键技术之一。煤气化是目前我国煤炭的主要用途之一，是将一次能源转化为较为洁净的二次能源的主要途径。水煤浆的加压气化技术，就是用氧化剂和水煤浆经过工艺烧嘴混合后以非常高的速度喷向气流床的反应器，在高温和高压的不完全氧化的情况下转化为以一氧化碳和氢气为有效成分的合成气，是当今世界上公认的煤炭清洁使用的方式之一。[0003]在水煤浆加压气化工艺中，进气化炉烧嘴的氧气通道可分为主氧(环隙氧)通道和中心氧通道。相比于主氧气的分散和燃烧作用，中心氧的主要作用是增加煤浆雾化程度，使其燃烧更加充分，提高气化效率，同时可调节烧嘴火焰长度，进而调节渣口温度。在目前已有的相关技术中，水煤浆气化炉中心氧通道管线从主氧通道管线上分离出来，且分离点一般位于主氧通道管线上入炉手动球阀(HV-1308)的后面。这样设置，使得中心氧通道管线上中心氧调节阀(FV-1321)的阀前压力实际上为主氧气调节阀(FV-1307)
