一种具有逼真融化效果的壁炉.pdf

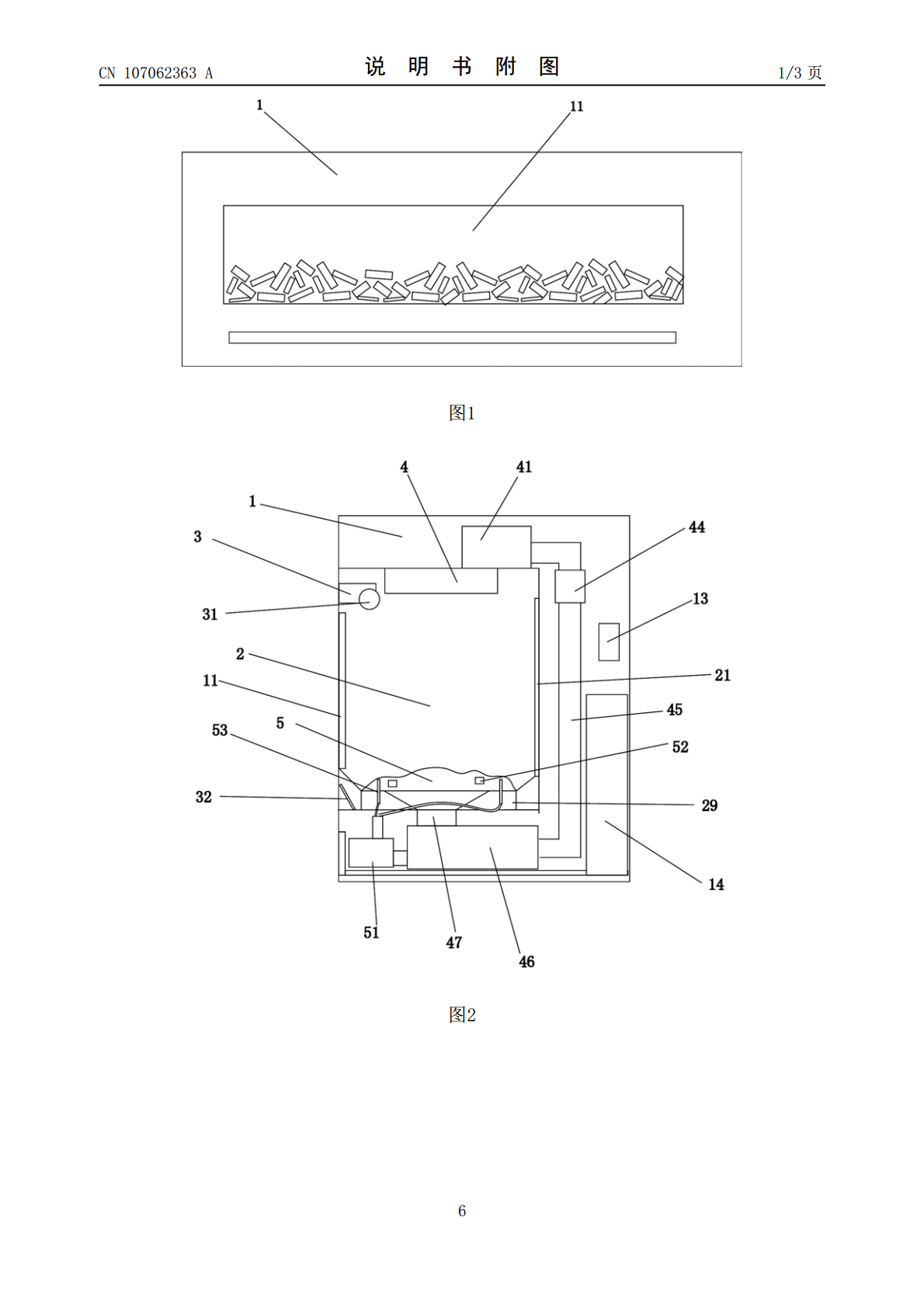

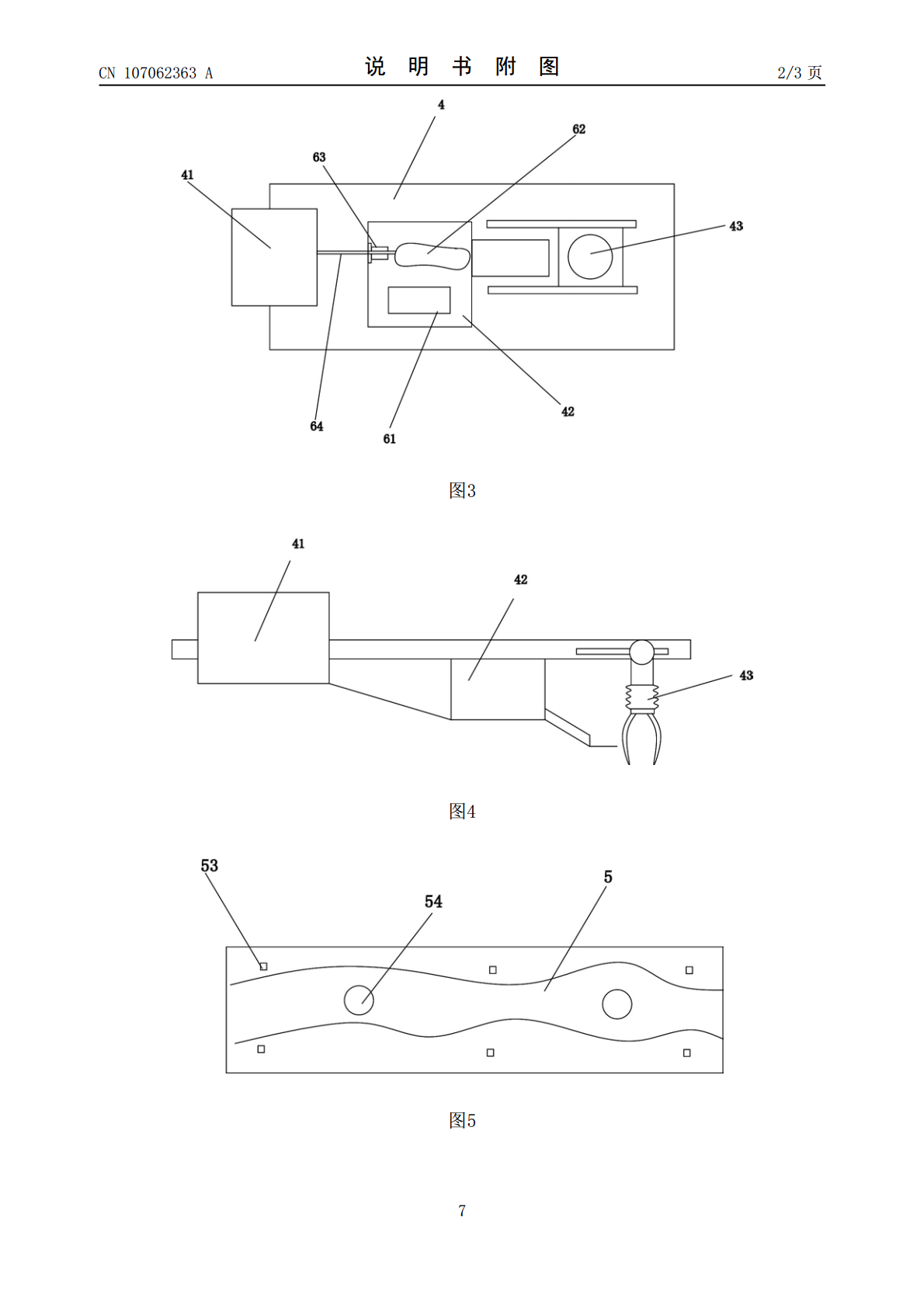

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107062363A(43)申请公布日2017.08.18(21)申请号201710259839.0F21W121/00(2006.01)(22)申请日2017.04.20(71)申请人宁波德萨电器制造有限公司地址315315浙江省宁波市慈溪市观海卫镇海卫大道98号(72)发明人沈军辉(74)专利代理机构北京君恒知识产权代理事务所(普通合伙)11466代理人黄启行(51)Int.Cl.F24D13/00(2006.01)F24D19/00(2006.01)F21S10/04(2006.01)F21V14/00(2006.01)F24C7/00(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种具有逼真融化效果的壁炉(57)摘要一种具有逼真融化效果的壁炉，涉及一种壁炉，包括主体，所述的主体内设置有显示腔、加热装置、光影装置和控制系统，装饰底座呈炭床造型，显示腔上方设置有炭棒制造装置，炭棒制造装置包括明胶颗粒存储箱、明胶炭棒模具箱，炭棒制造装置上还设置有与所述明胶炭棒模具箱相配合的炭棒分配装置，装饰底座上设置有若干个加热装置，装饰底座还设置有明胶回收孔，主体内还设置有与所述明胶回收孔连通的造粒装置，造粒装置通过传动机构连接所述的明胶颗粒存储箱。本发明的有益效果是：能够在具有火焰的效果的同时具有融化效果，使得电壁炉在使用时更加逼真、真实。解决以往电壁炉只有火焰效果，太过于虚假的问题。CN107062363ACN107062363A权利要求书1/1页1.一种具有逼真融化效果的壁炉，包括主体（1），所述的主体（1）内设置有显示腔（2）、加热装置（14）、光影装置和控制系统（13），所述的主体（1）上设置有与显示腔（2）相配合的透明屏（11），其特征为，所述的显示腔（2）内设置有显示板（21），所述的显示腔（2）底部设置有背景发光片（29），所述的背景发光片（29）上设置有半透明的装饰底座（5），所述的装饰底座（5）呈炭床造型，所述的显示腔（2）上方设置有炭棒制造装置（4），所述的炭棒制造装置（4）包括明胶颗粒存储箱（41）、明胶炭棒模具箱（42），所述的明胶颗粒存储箱（41）通过挤注装置（64）连接所述的明胶炭棒模具箱（42），所述的炭棒制造装置（4）上还设置有与所述明胶炭棒模具箱（42）相配合的炭棒分配装置（43），所述的装饰底座（5）上设置有若干个明胶加热装置（52），所述的装饰底座（5）还设置有明胶回收孔（54），所述的主体（1）内还设置有与所述明胶回收孔（54）连通的造粒装置（46），所述的造粒装置（46）通过传动机构连接所述的明胶颗粒存储箱（41），所述的光影装置包括与所述显示板（21）相配合的主投射光源装置（3）和与所述装饰底座（5）相配合的副投射光源装置（32）。2.根据权利要求1所述的一种具有逼真融化效果的壁炉，其特征为，所述的透明屏（11）是可拆卸的。3.根据权利要求1所述的一种具有逼真融化效果的壁炉，其特征为，所述的装饰底座（5）是可拆卸的。4.根据权利要求1所述的一种具有逼真融化效果的壁炉，其特征为，所述的装饰底座（5）上还设置有喷水装置（53），所述的主体（1）内设置有与所述喷水装置（53）连接的水箱（51），所述的造粒装置（46）内设置有水回收装置，所述的水回收装置连接所述的水箱（51），所述的造粒装置（46）内还设置有干燥装置。5.根据权利要求1所述的一种具有逼真融化效果的壁炉，其特征为，所述的显示板（21）包括前显示屏（24）和后显示屏（25），所述的前显示屏（24）和所述的后显示屏（25）之间距离可调，所述的前显示屏（24）半透明。6.根据权利要求1所述的一种具有逼真融化效果的壁炉，其特征为，所述的主投射光源装置（3）外设置有透明防护罩（31）。2CN107062363A说明书1/3页一种具有逼真融化效果的壁炉技术领域[0001]本发明涉及一种壁炉，尤其是涉及一种实物燃烧成融化效果的电子壁炉。背景技术[0002]壁炉在古代属于靠燃烧生物质进行取暖的设备，也具有一定的装饰作用。在现代社会中壁炉基本取消了燃烧取暖的方式，普遍采用更加环保节能安全的电加热取暖的方式，电加热取暖壁炉的其本原理是通过加热丝加热空气，再把暖空气吹向壁炉外。现有的电加热取暖壁炉为了达到以前燃烧式壁炉的加热显示效果通常还具有光影显示能力，一般都是在炭床显示火焰的光影效果，在现有技术的发展下火焰的显示效果已经非常逼真，但是还无法体现生物质被燃烧成融化的影像，并不能显得非常真实。发明内容[0003]本发明针对现有技术中的不足，提供了一种具有逼真融化效果的壁炉，能够在具有火焰的效果的同时具有融化效果，使得电壁炉在使用时更加逼真、真实。解决以往电壁炉只
