一种具有全视效果的仿真壁炉.pdf

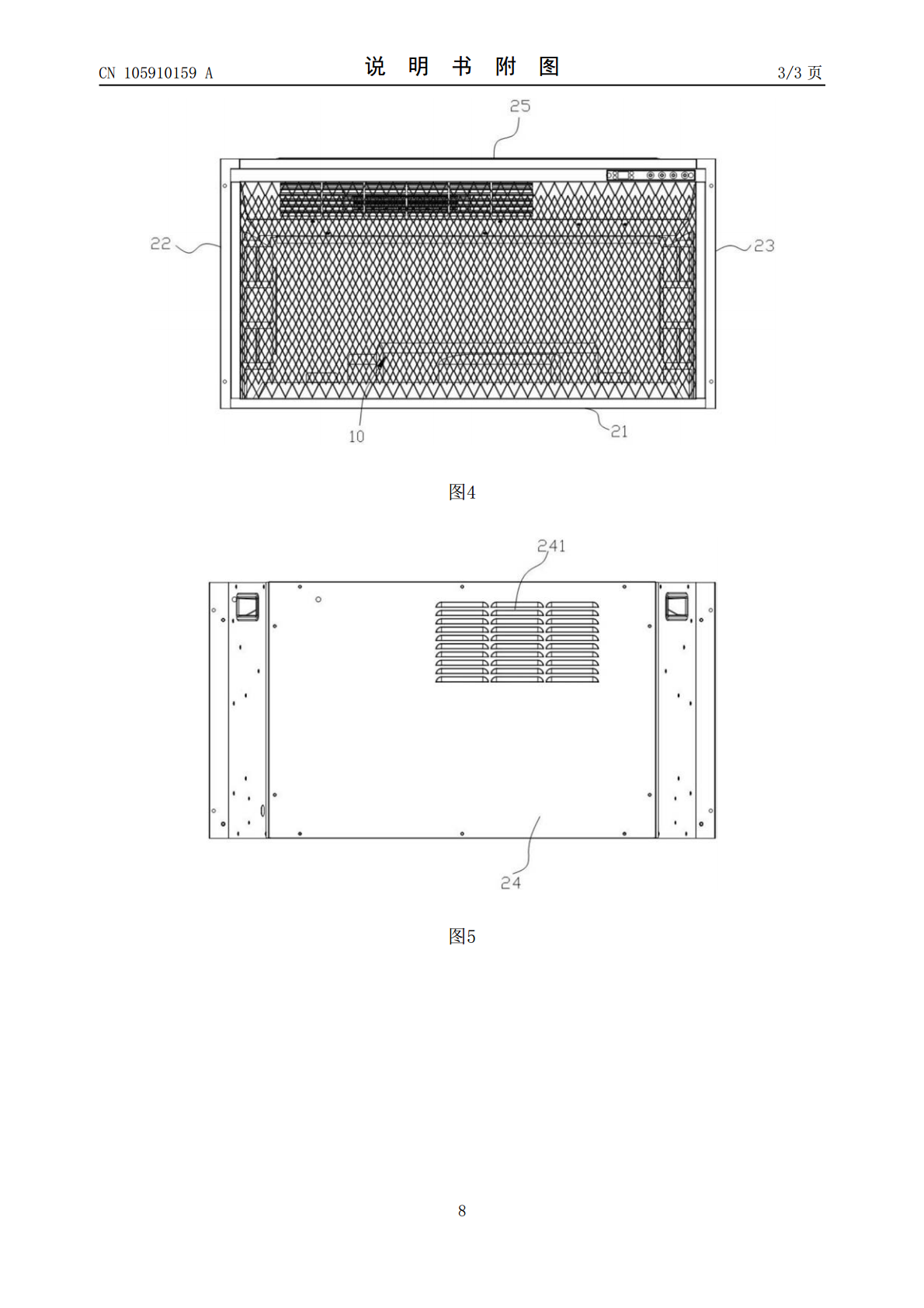

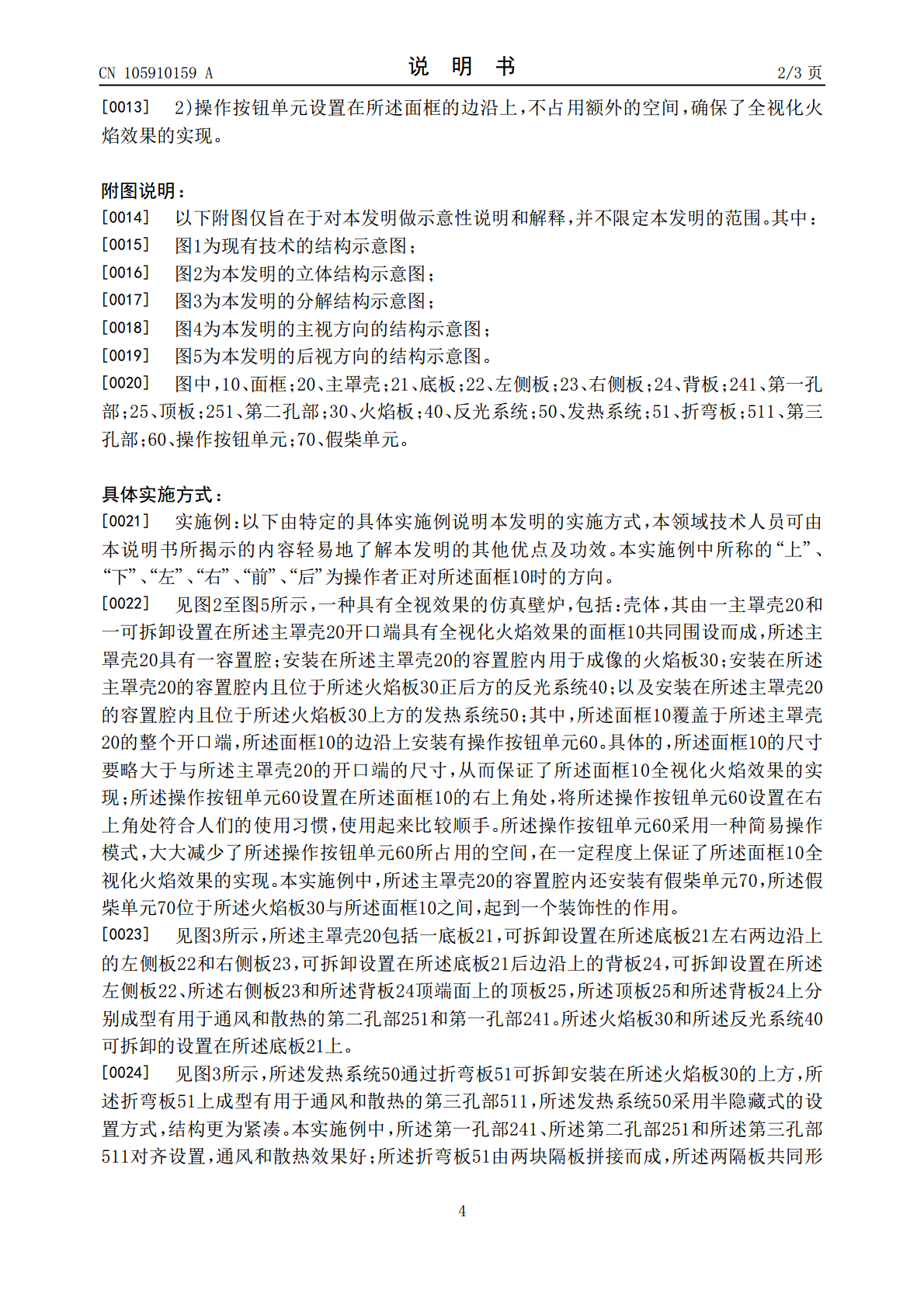

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN105910159A(43)申请公布日2016.08.31(21)申请号201610412203.0F21V33/00(2006.01)(22)申请日2016.06.12(71)申请人佛山市联智新创科技有限公司地址528200广东省佛山市南海区桂城夏西东便围工业区佛山市联智新创科技有限公司(72)发明人付淑珍(74)专利代理机构北京众合诚成知识产权代理有限公司11246代理人连围(51)Int.Cl.F24D13/00(2006.01)F21S10/04(2006.01)F21V7/00(2006.01)F24D19/10(2006.01)权利要求书1页说明书3页附图3页(54)发明名称一种具有全视效果的仿真壁炉(57)摘要本发明公开了一种具有全视效果的仿真壁炉，包括：壳体，其由一主罩壳和一可拆卸设置在所述主罩壳开口端具有全视火焰效果的面框共同围设而成，所述主罩壳具有一容置腔；安装在所述主罩壳的容置腔内用于成像的火焰板；安装在所述主罩壳的容置腔内且位于所述火焰板正后方的反光系统；以及安装在所述主罩壳的容置腔内且位于所述火焰板上方的发热系统；其中，所述面框覆盖于所述主罩壳的整个开口端，所述面框的边沿上安装有操作按钮单元。本发明具有全视火焰效果，观赏性能好，美观大方。CN105910159ACN105910159A权利要求书1/1页1.一种具有全视效果的仿真壁炉，其特征在于，包括：壳体，其由一主罩壳(20)和一可拆卸设置在所述主罩壳(20)开口端具有全视化火焰效果的面框(10)共同围设而成，所述主罩壳(20)具有一容置腔；安装在所述主罩壳(20)的容置腔内用于成像的火焰板(30)；安装在所述主罩壳(20)的容置腔内且位于所述火焰板(30)正后方的反光系统(40)；以及安装在所述主罩壳(20)的容置腔内且位于所述火焰板(30)上方的发热系统(50)；其中，所述面框(10)覆盖于所述主罩壳(20)的整个开口端，所述面框(10)的边沿上安装有操作按钮单元(60)。2.根据权利要求1所述的具有全视效果的仿真壁炉，其特征在于：所述主罩壳(20)包括一底板(21)，可拆卸设置在所述底板(21)左右两边沿上的左侧板(22)和右侧板(23)，可拆卸设置在所述底板(21)后边沿上的背板(24)，可拆卸设置在所述左侧板(22)、所述右侧板(23)和所述背板(24)顶端面上的顶板(25)，所述顶板(25)和所述背板(24)上分别成型有用于通风和散热的第二孔部(251)和第一孔部(241)。3.根据权利要求2所述的具有全视效果的仿真壁炉，其特征在于：所述火焰板(30)和所述反光系统(40)可拆卸的设置在所述底板(21)上。4.根据权利要求1所述的具有全视效果的仿真壁炉，其特征在于：所述发热系统(50)通过折弯板(51)可拆卸安装在所述火焰板(30)的上方，所述折弯板(51)上成型有用于通风和散热的第三孔部(511)。5.根据权利要求1所述的具有全视效果的仿真壁炉，其特征在于：所述操作按钮单元(60)设置在所述面框(10)的右上角处。6.根据权利要求1所述的具有全视效果的仿真壁炉，其特征在于：所述主罩壳(20)的容置腔内还安装有假柴单元(70)，所述假柴单元(70)位于所述火焰板(30)与所述面框(10)之间。2CN105910159A说明书1/3页一种具有全视效果的仿真壁炉技术领域：[0001]本发明涉及家具技术领域，更具体的说涉及一种仿真壁炉。背景技术：[0002]随着社会的发展，壁炉成为了一种普遍的家庭设施，特别是在西方国家习惯采用壁炉来进行取暖，同时提供一种温馨的家庭氛围，装饰家庭环境。然而由于传统的壁炉会产生火焰和烟雾，存在火灾的隐患且壁炉排放出的烟雾带有大量的粉尘颗粒，容易造成空气污染。因此，仿真壁炉逐渐兴起并替代了传统的壁炉。[0003]现有技术中的仿真壁炉，见图1所示，主罩壳02的开口端上排布有出风口03、按键单元04和面框01，由于安装有所述出风口03和所述按键单元04，造成所述面框01的尺寸要小于主罩壳02开口端的尺寸，不能实现全视化的火焰效果，从而大大影响了仿真壁炉的观赏性。发明内容：[0004]本发明的目的就是针对现有技术之不足，而提供一种具有全视效果的仿真壁炉，其具有全视化火焰效果，观赏性能好，美观大方。[0005]本发明的技术解决措施如下：一种具有全视效果的仿真壁炉，包括：壳体，其由一主罩壳和一可拆卸设置在所述主罩壳开口端具有全视化火焰效果的面框共同围设而成，所述主罩壳具有一容置腔；安装在所述主罩壳的容置腔内用于成像的火焰板；安装在所述主罩壳的容置腔内且位于所述火焰板正后方的反光系统；以及安装在所述主罩壳的容置腔内且位于所述火焰板上方的发热系统；其中，
