一种光纤预制棒延伸方法.pdf

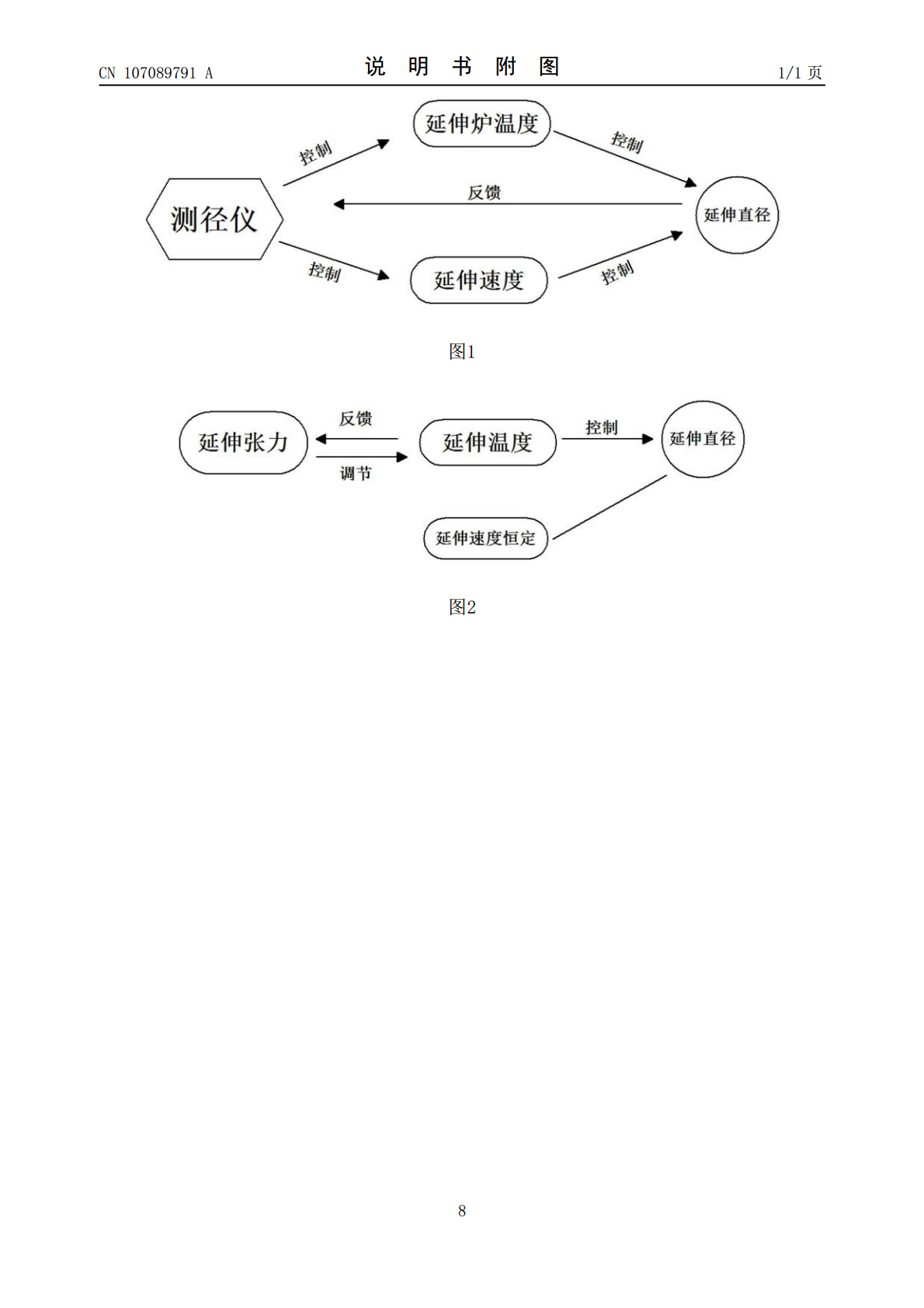

本发明提供了一种光纤预制棒延伸方法，包括以下步骤：1)将芯棒置入套管中；2)将芯棒与套管在延伸炉中熔缩为一体；3)预制棒延伸，延伸过程通过延伸张力来控制光纤预制棒的延伸直径；4)实时监控延伸张力的数值变化，当延伸张力超出预设值范围时，进行炉内温度调控。本发明提供的光纤预制棒延伸方法，无需安装测径仪，节约了设备成本，大大提高了实际操作的简便性和安全性。本发明通过延伸张力反馈炉内温度，再通过炉内温度反馈调控光纤预制棒的延伸直径，实现了延伸温度和预制棒内应力之间的动态平衡，保证了预制棒内应力的均匀性，提高了产品
2023-06-18
10
329KB
一种光纤预制棒芯棒精密延伸的装置及方法.pdf
本发明公开了一种光纤预制棒芯棒精密延伸的装置及方法，其中装置包括机架以及安装在机架上的控制器，所述机架上可升降地安装有上旋转卡盘、延伸炉和喷灯组件，所述延伸炉的下方固定安装有测径仪，所述喷灯组件的下方设有固定安装在机架上的下旋转卡盘，所述上旋转卡盘、延伸炉、测径仪、喷灯组件和下旋转卡盘沿纵向依次同轴设置并均与控制器电连接。本发明在采用延伸炉进行芯棒一次延伸的同时可采用喷灯组件进行二次延伸，与传统的需要单独进行二次延伸相比较，省去了芯棒的流转和二次安装固定，不仅精度高、延伸效果好，有效改善芯棒直径不均匀、弓
2023-06-15
10
434KB
一种光纤预制棒的延伸方法及其设备.pdf
本发明涉及的是一种光纤预制棒的延伸方法及其设备。使用该方法延伸，一是预制棒利用率高；二是对车床的空间要求小，满足预制棒大棒径延伸的要求。包括石墨加热体、石墨隔热体、加热炉体、左密封快门、右密封快门、延伸工作台、切割装置、卡盘一、卡爪一、石墨托辊、压力托辊支撑台、压力托辊一、压力托辊二和压力托辊三；用卡爪一固定对接好的预制棒，下方用石墨托辊支撑，将预制棒移动，直至预制棒右端面正好到达石墨加热体的高温区，压力托辊一和压力托辊二与下方石墨托辊夹持与目标棒径相同的尾柄三也进入高温区，达到对接温度后，开始延伸。延伸
2023-06-19
10
802KB
一种光纤预制棒的水平延伸装置及其方法.pdf
本发明涉及一种单模光纤预制棒的水平延伸装置及其方法，就是将大直径预制棒延伸成小直径预制棒的一种方法和装置。其装置包括左侧卡盘、右侧的延伸卡盘、测径仪、高温炉和控制器；左侧卡盘设置在高温炉左侧，右侧的延伸卡盘设置在高温炉右侧，测径仪安装在预制棒母材两侧，测径仪通过导线与控制器相连，控制器通过控制线与右侧的延伸卡盘相连。预制棒母材由左侧驱动部分送棒卡盘和右侧驱动部分延伸卡盘抓持；测径仪测量预制棒母材的实际外径并记录测试每个外径值时当前棒的位置，高温炉将预制棒母材的加热部成为熔融状态时，延伸开始，由控制器来对延
2023-06-20
10
1MB
一种光纤预制棒的延伸设备及其延伸工艺.pdf
本发明公开了一种光纤预制棒的延伸设备及其延伸工艺，包括壳体，所述壳体的顶部固定连接有支撑板，所述支撑板的前表面安装有熔化炉，所述壳体的一侧安装有控制器，所述支撑板的前表面安装有送料组件，所述送料组件位于熔化炉的正上方，所述壳体的顶部安装有测径仪，所述测径仪位于熔化炉的正下方，所述测径仪与控制器通过导线电连接，所述壳体内部安装有二次加工组件，所述二次加工组件包括筒体，所述筒体固定连接于壳体的内壁，所述筒体的内部设置有管体，所述管体的外侧壁连通有连接管，本发明，达到了减少工艺流程和延伸过程人员操作的目的，通过
