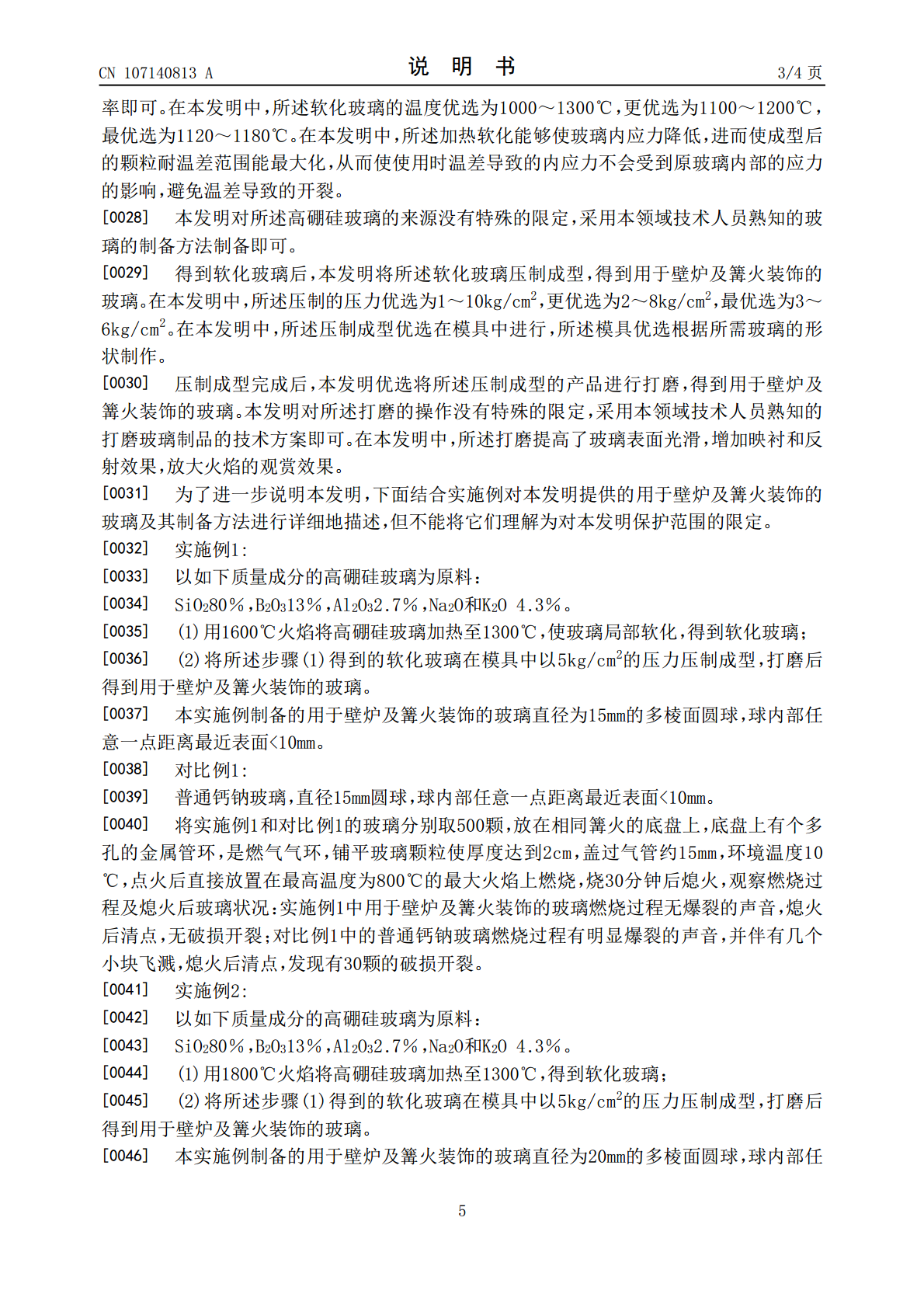

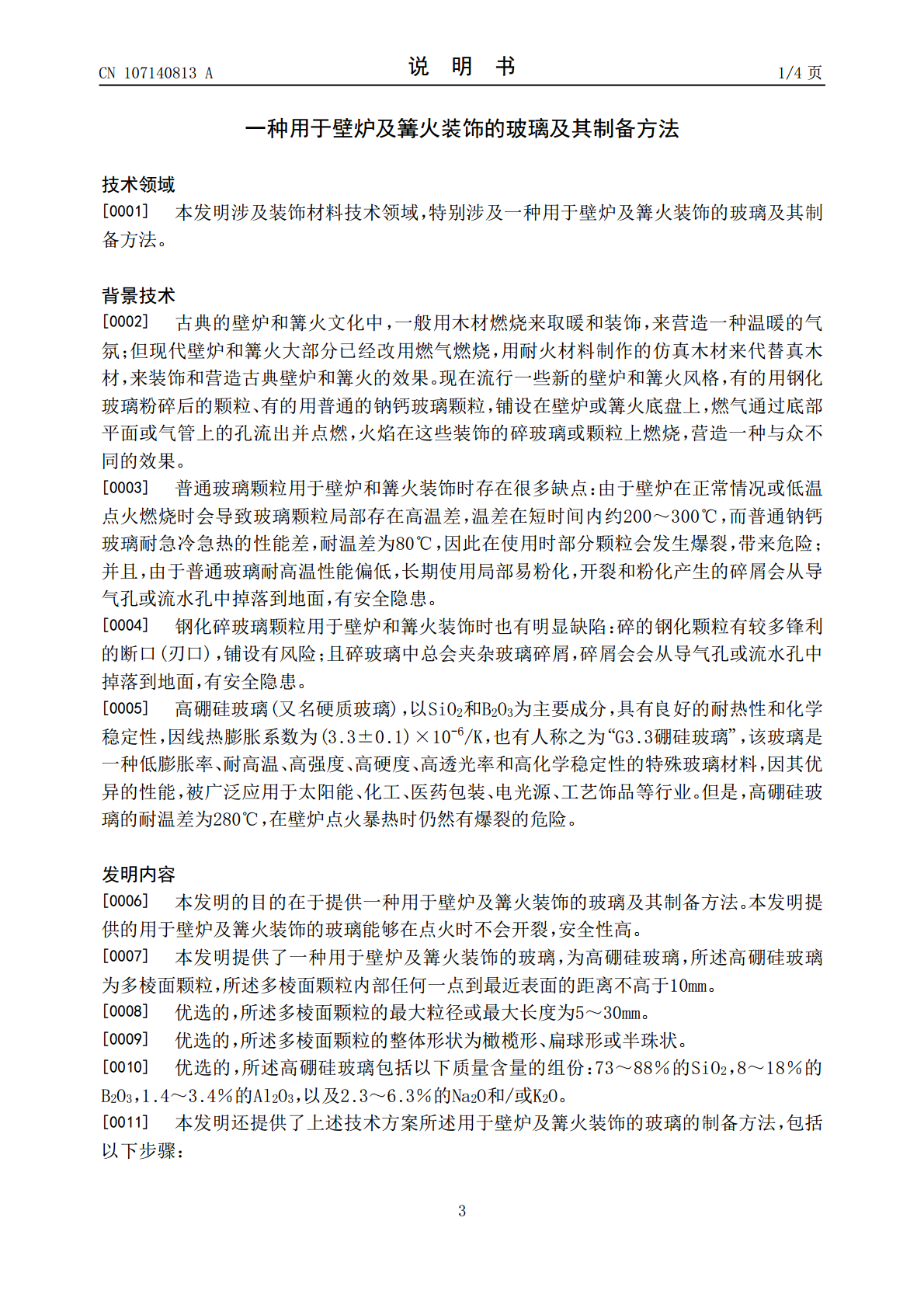

一种用于壁炉及篝火装饰的玻璃及其制备方法.pdf

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107140813A(43)申请公布日2017.09.08(21)申请号201710418343.3(22)申请日2017.06.06(71)申请人宜兴市爱博纤维制品有限公司地址214200江苏省无锡市宜兴市和桥镇云中路口(72)发明人杨朝平杨朝荣(74)专利代理机构北京高沃律师事务所11569代理人刘奇(51)Int.Cl.C03B23/00(2006.01)C03C3/091(2006.01)权利要求书1页说明书4页(54)发明名称一种用于壁炉及篝火装饰的玻璃及其制备方法(57)摘要本发明提供一种用于壁炉及篝火装饰的玻璃及其制备方法。本发明提供的用于壁炉及篝火装饰的玻璃为高硼硅玻璃，所述高硼硅玻璃为多棱面颗粒，所述多棱面颗粒内部任何一点到最近表面的距离不高于10mm。本发明以高硼硅玻璃为原料，通过控制玻璃的形状和尺寸，降低了玻璃内部的应力，并且促进了燃烧时颗粒间的空气流动，加速温度传导，降低温差，防止了爆裂。实验结果表明，本发明提供的用于壁炉及篝火装饰的玻璃在环境温度为-10～30℃时，直接铺在壁炉或篝火的燃烧管上点火(最高火焰温度为800℃)，燃烧30分钟后熄火，整个过程无爆裂的声音，无破损开裂。CN107140813ACN107140813A权利要求书1/1页1.一种用于壁炉及篝火装饰的玻璃，为高硼硅玻璃，所述高硼硅玻璃为多棱面颗粒，所述多棱面颗粒内部任何一点到最近表面的距离不高于10mm。2.根据权利要求1所述的玻璃，其特征在于，所述多棱面颗粒的最大粒径或最大长度为5～30mm。3.根据权利要求1或2所述的玻璃，其特征在于，所述多棱面颗粒的整体形状为橄榄形、圆球形、扁球形或半珠状。4.根据权利要求1所述的玻璃，其特征在于，所述高硼硅玻璃包括以下质量含量的组份：73～88％的SiO2，8～18％的B2O3，1.4～3.4％的Al2O3，以及2.3～6.3％的Na2O和/或K2O。5.权利要求1～4任意一项所述玻璃的制备方法，包括以下步骤：(1)将高硼硅玻璃加热软化，得到软化玻璃；(2)将所述步骤(1)得到的软化玻璃压制成型，得到用于壁炉及篝火装饰的玻璃。6.根据权利要求5所述的制备方法，其特征在于，所述步骤(1)中软化玻璃的温度为1000～1300℃。7.根据权利要求5或6所述的制备方法，其特征在于，所述步骤(1)中的加热为火焰加热。8.根据权利要求7所述的制备方法，其特征在于，所述火焰的温度为1600～1800℃。9.根据权利要求5所述的制备方法，其特征在于，所述步骤(2)中压制的压力为1～10kg/cm2。10.根据权利要求5或9所述的制备方法，其特征在于，所述压制成型后还包括打磨。2CN107140813A说明书1/4页一种用于壁炉及篝火装饰的玻璃及其制备方法技术领域[0001]本发明涉及装饰材料技术领域，特别涉及一种用于壁炉及篝火装饰的玻璃及其制备方法。背景技术[0002]古典的壁炉和篝火文化中，一般用木材燃烧来取暖和装饰，来营造一种温暖的气氛；但现代壁炉和篝火大部分已经改用燃气燃烧，用耐火材料制作的仿真木材来代替真木材，来装饰和营造古典壁炉和篝火的效果。现在流行一些新的壁炉和篝火风格，有的用钢化玻璃粉碎后的颗粒、有的用普通的钠钙玻璃颗粒，铺设在壁炉或篝火底盘上，燃气通过底部平面或气管上的孔流出并点燃，火焰在这些装饰的碎玻璃或颗粒上燃烧，营造一种与众不同的效果。[0003]普通玻璃颗粒用于壁炉和篝火装饰时存在很多缺点：由于壁炉在正常情况或低温点火燃烧时会导致玻璃颗粒局部存在高温差，温差在短时间内约200～300℃，而普通钠钙玻璃耐急冷急热的性能差，耐温差为80℃，因此在使用时部分颗粒会发生爆裂，带来危险；并且，由于普通玻璃耐高温性能偏低，长期使用局部易粉化，开裂和粉化产生的碎屑会从导气孔或流水孔中掉落到地面，有安全隐患。[0004]钢化碎玻璃颗粒用于壁炉和篝火装饰时也有明显缺陷：碎的钢化颗粒有较多锋利的断口(刃口)，铺设有风险；且碎玻璃中总会夹杂玻璃碎屑，碎屑会会从导气孔或流水孔中掉落到地面，有安全隐患。[0005]高硼硅玻璃(又名硬质玻璃)，以SiO2和B2O3为主要成分，具有良好的耐热性和化学稳定性，因线热膨胀系数为(3.3±0.1)×10-6/K，也有人称之为“G3.3硼硅玻璃”，该玻璃是一种低膨胀率、耐高温、高强度、高硬度、高透光率和高化学稳定性的特殊玻璃材料，因其优异的性能，被广泛应用于太阳能、化工、医药包装、电光源、工艺饰品等行业。但是，高硼硅玻璃的耐温差为280℃，在壁炉点火暴热时仍然有爆裂的危险。发明内容[0006]本发明的目的在于提供一种用于壁炉及篝火装饰的玻璃及其制备方法。本发明提供的用于壁炉及篝火装饰的玻璃能够在
