一种修复土壤VOCs污染的装置及方法.pdf

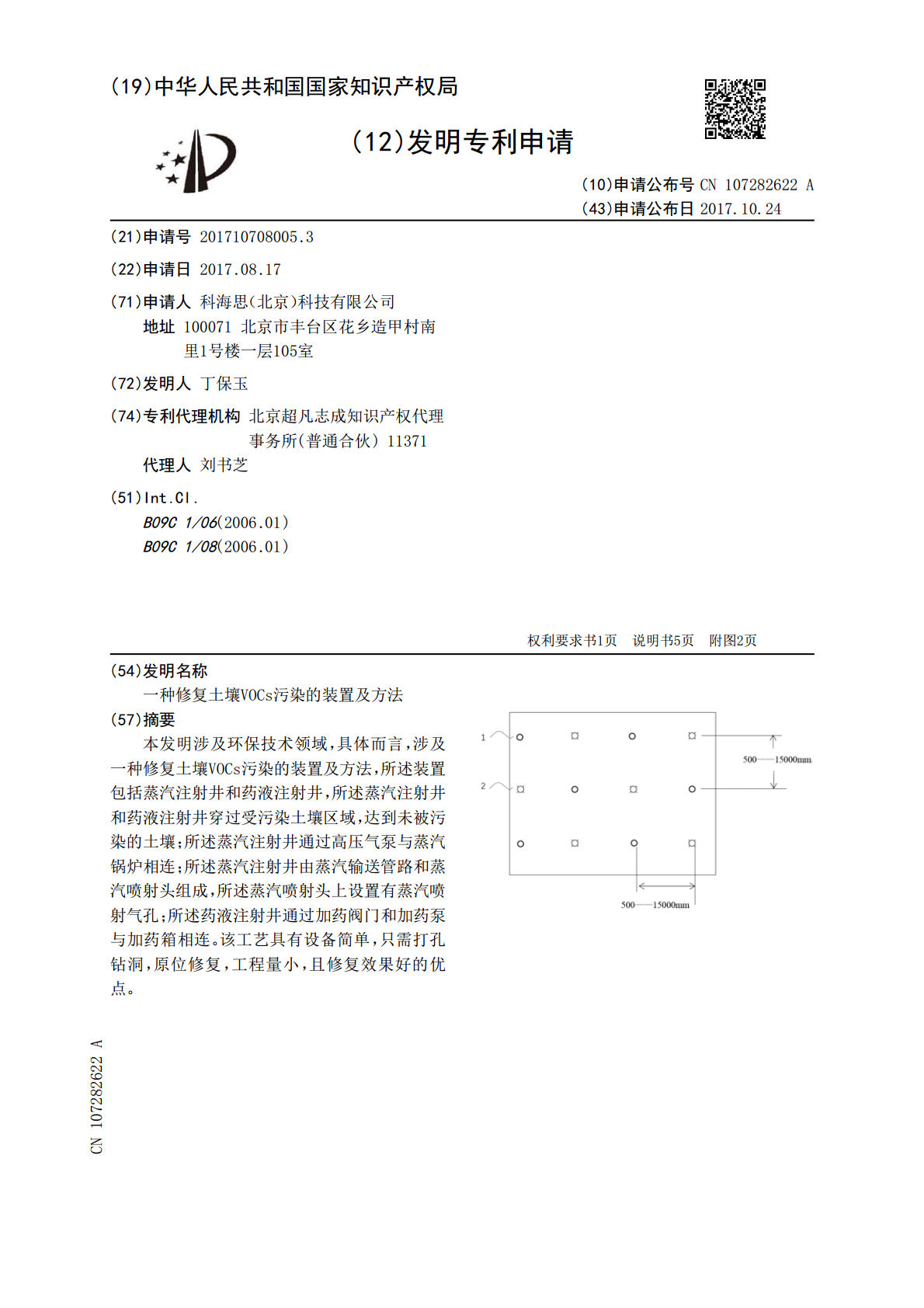

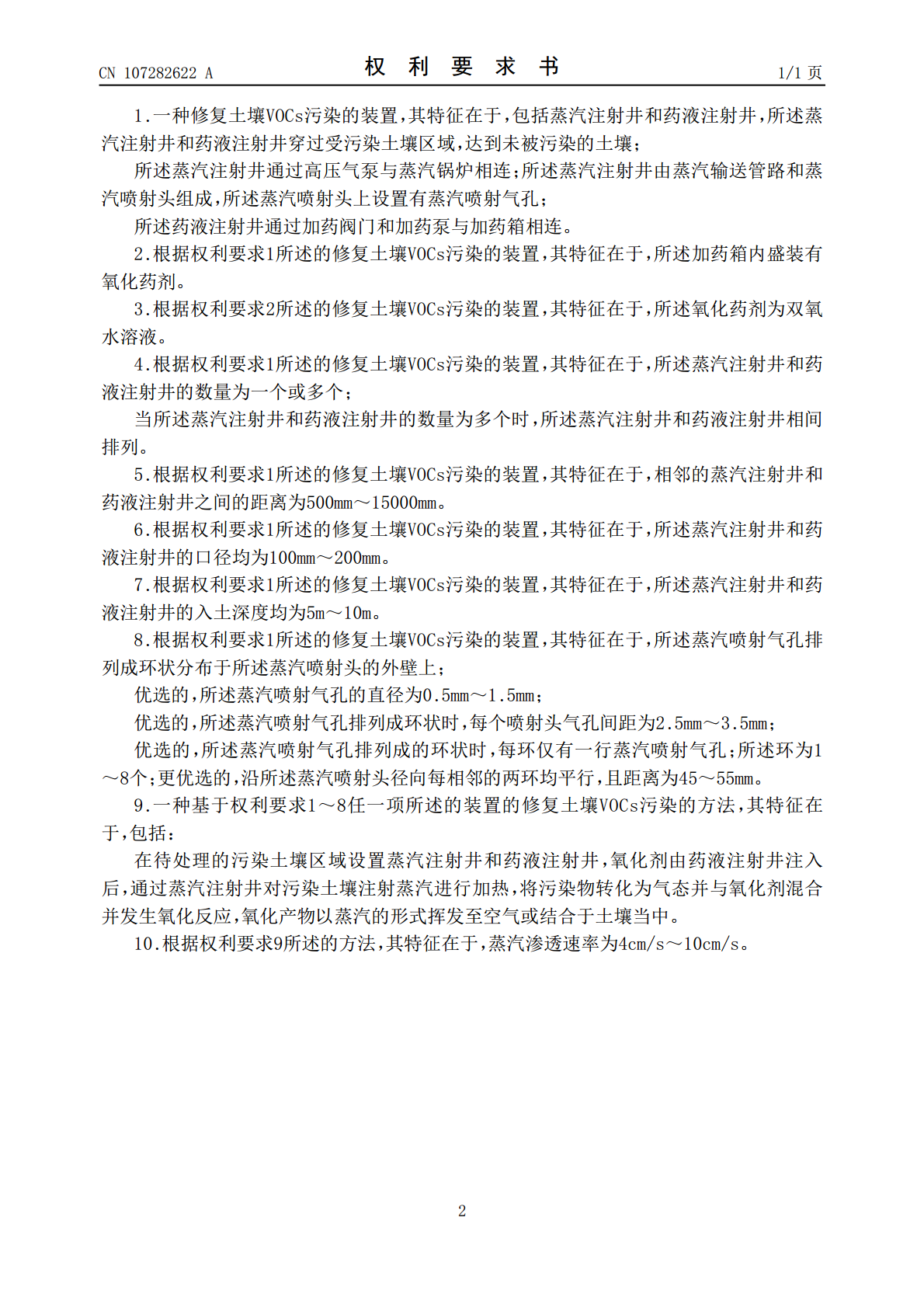

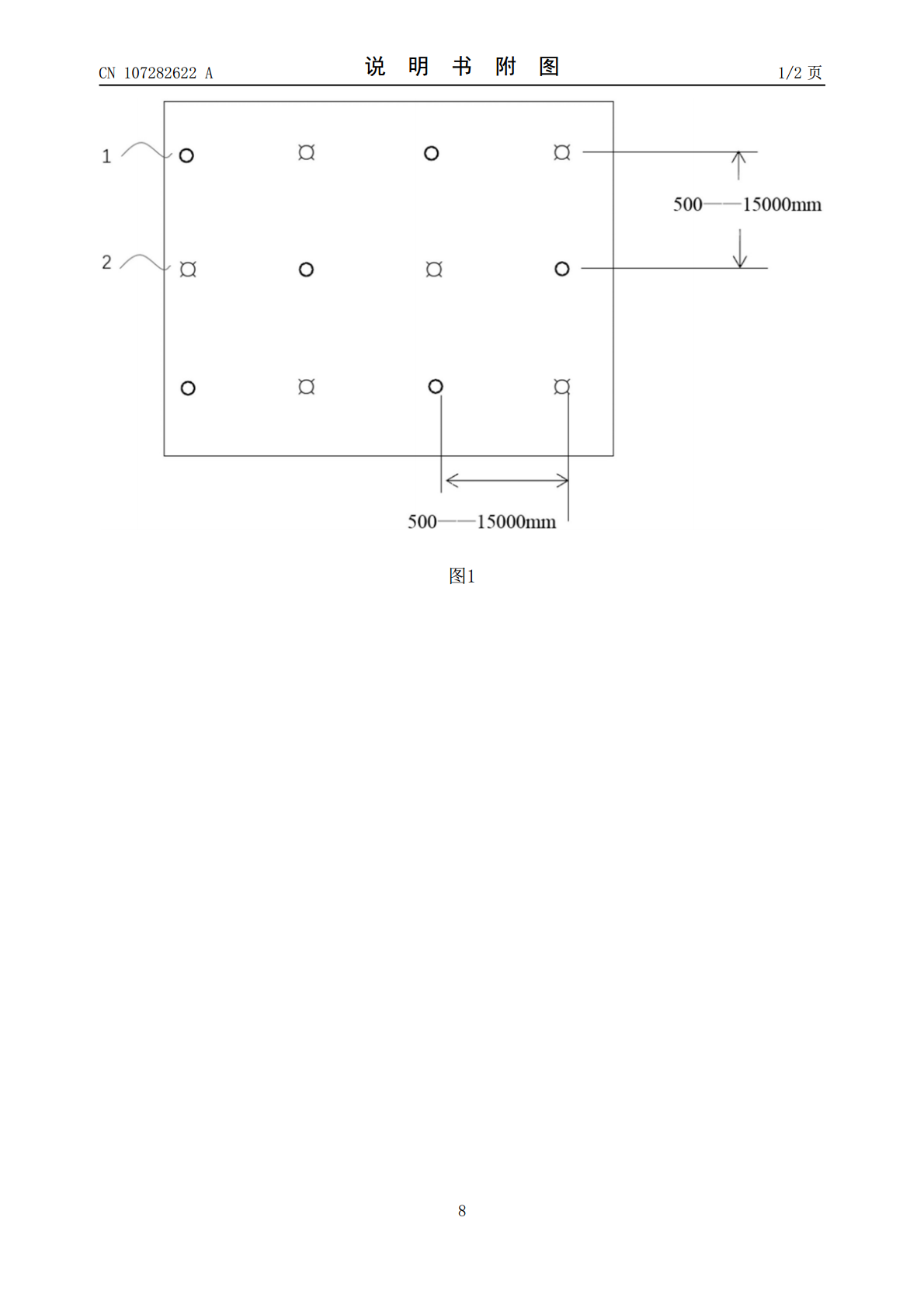

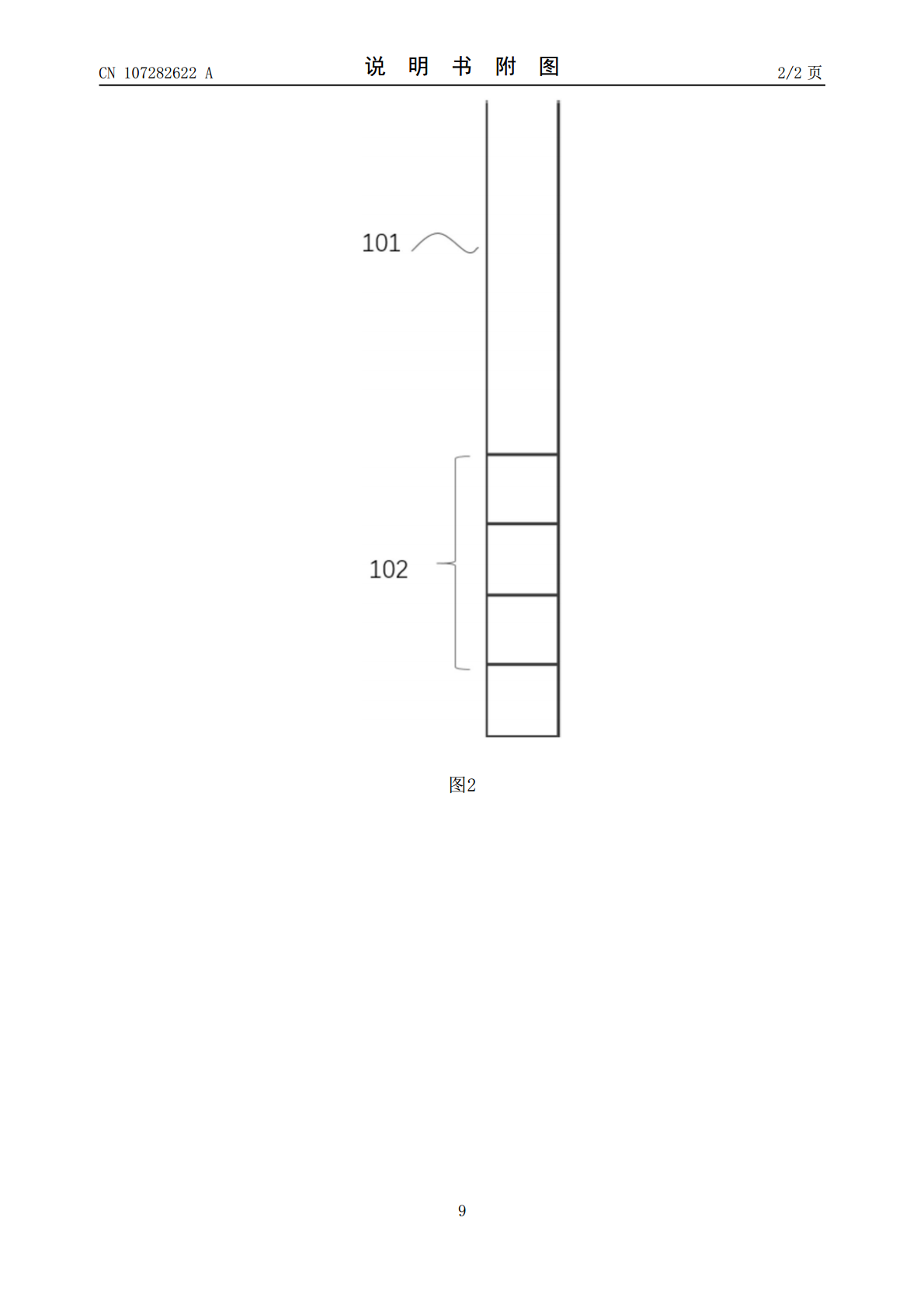

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107282622A(43)申请公布日2017.10.24(21)申请号201710708005.3(22)申请日2017.08.17(71)申请人科海思（北京）科技有限公司地址100071北京市丰台区花乡造甲村南里1号楼一层105室(72)发明人丁保玉(74)专利代理机构北京超凡志成知识产权代理事务所(普通合伙)11371代理人刘书芝(51)Int.Cl.B09C1/06(2006.01)B09C1/08(2006.01)权利要求书1页说明书5页附图2页(54)发明名称一种修复土壤VOCs污染的装置及方法(57)摘要本发明涉及环保技术领域，具体而言，涉及一种修复土壤VOCs污染的装置及方法，所述装置包括蒸汽注射井和药液注射井，所述蒸汽注射井和药液注射井穿过受污染土壤区域，达到未被污染的土壤；所述蒸汽注射井通过高压气泵与蒸汽锅炉相连；所述蒸汽注射井由蒸汽输送管路和蒸汽喷射头组成，所述蒸汽喷射头上设置有蒸汽喷射气孔；所述药液注射井通过加药阀门和加药泵与加药箱相连。该工艺具有设备简单，只需打孔钻洞，原位修复，工程量小，且修复效果好的优点。CN107282622ACN107282622A权利要求书1/1页1.一种修复土壤VOCs污染的装置，其特征在于，包括蒸汽注射井和药液注射井，所述蒸汽注射井和药液注射井穿过受污染土壤区域，达到未被污染的土壤；所述蒸汽注射井通过高压气泵与蒸汽锅炉相连；所述蒸汽注射井由蒸汽输送管路和蒸汽喷射头组成，所述蒸汽喷射头上设置有蒸汽喷射气孔；所述药液注射井通过加药阀门和加药泵与加药箱相连。2.根据权利要求1所述的修复土壤VOCs污染的装置，其特征在于，所述加药箱内盛装有氧化药剂。3.根据权利要求2所述的修复土壤VOCs污染的装置，其特征在于，所述氧化药剂为双氧水溶液。4.根据权利要求1所述的修复土壤VOCs污染的装置，其特征在于，所述蒸汽注射井和药液注射井的数量为一个或多个；当所述蒸汽注射井和药液注射井的数量为多个时，所述蒸汽注射井和药液注射井相间排列。5.根据权利要求1所述的修复土壤VOCs污染的装置，其特征在于，相邻的蒸汽注射井和药液注射井之间的距离为500mm～15000mm。6.根据权利要求1所述的修复土壤VOCs污染的装置，其特征在于，所述蒸汽注射井和药液注射井的口径均为100mm～200mm。7.根据权利要求1所述的修复土壤VOCs污染的装置，其特征在于，所述蒸汽注射井和药液注射井的入土深度均为5m～10m。8.根据权利要求1所述的修复土壤VOCs污染的装置，其特征在于，所述蒸汽喷射气孔排列成环状分布于所述蒸汽喷射头的外壁上；优选的，所述蒸汽喷射气孔的直径为0.5mm～1.5mm；优选的，所述蒸汽喷射气孔排列成环状时，每个喷射头气孔间距为2.5mm～3.5mm；优选的，所述蒸汽喷射气孔排列成的环状时，每环仅有一行蒸汽喷射气孔；所述环为1～8个；更优选的，沿所述蒸汽喷射头径向每相邻的两环均平行，且距离为45～55mm。9.一种基于权利要求1～8任一项所述的装置的修复土壤VOCs污染的方法，其特征在于，包括：在待处理的污染土壤区域设置蒸汽注射井和药液注射井，氧化剂由药液注射井注入后，通过蒸汽注射井对污染土壤注射蒸汽进行加热，将污染物转化为气态并与氧化剂混合并发生氧化反应，氧化产物以蒸汽的形式挥发至空气或结合于土壤当中。10.根据权利要求9所述的方法，其特征在于，蒸汽渗透速率为4cm/s～10cm/s。2CN107282622A说明书1/5页一种修复土壤VOCs污染的装置及方法技术领域[0001]本发明涉及环保技术领域，具体而言，涉及一种修复土壤VOCs污染的装置及方法。背景技术[0002]各种工业活动，包括化工生产、机械制造、金属冶炼等，造成大量的污染物被扩散到各种环境介质中。其中人类活动对土壤的污染，由于其隐蔽性和长期性，是最难解决的问题。西方国家从70年代起开始从事污染场地的修复工作，大量的资金被投入到大大小小的修复项目上。在美国，每年投入的修复资金在100亿美元到200亿美元之间；可就算如此，美国环保署2004年的一项估计指出，在美国仍然有接近30万个污染场地需要治理，需要的资金在几千亿美元以上。[0003]随着我国经济的快速发展，汽车数量急剧上升，加油站和地下储油罐的数量与日俱增。根据目前已有的监测结果，我国污染程度远远大于西方国家的污染状况。有估计指明，要完全修复目前已经污染的各种场地，需要投入几十万亿的修复资金。由于输油管道、储油罐渗漏，含油污水排放，落地油，农药等原因，大量油类污染物，农药类污染物进入土壤，还有石油和化工工业对土壤造成的污染，尤其是其中的大量挥发性有机物，破坏了土壤本身的生态系统，对地下水也构成
