一种用于VOCs/SVOCs污染土壤的异位修复工艺.pdf

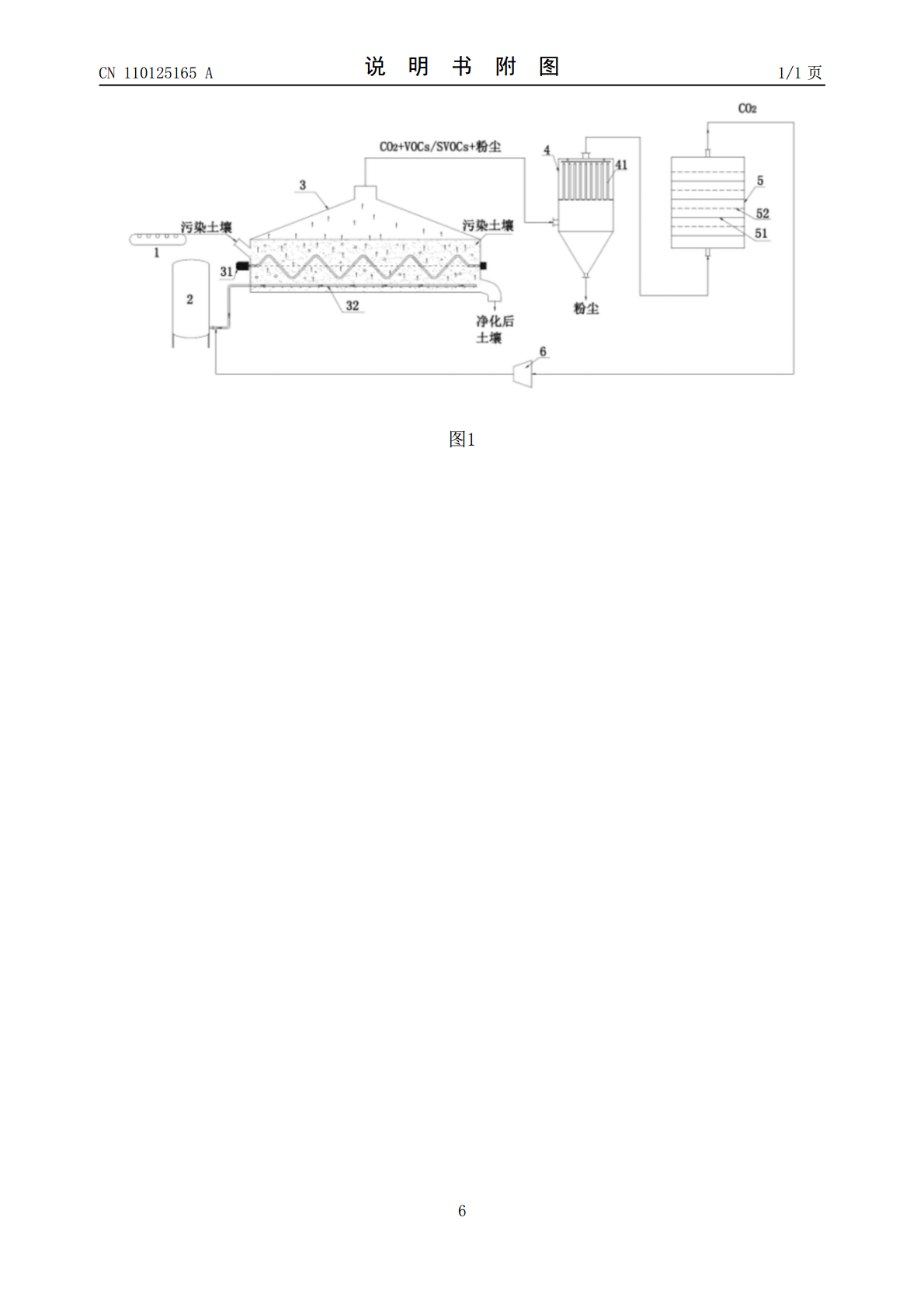

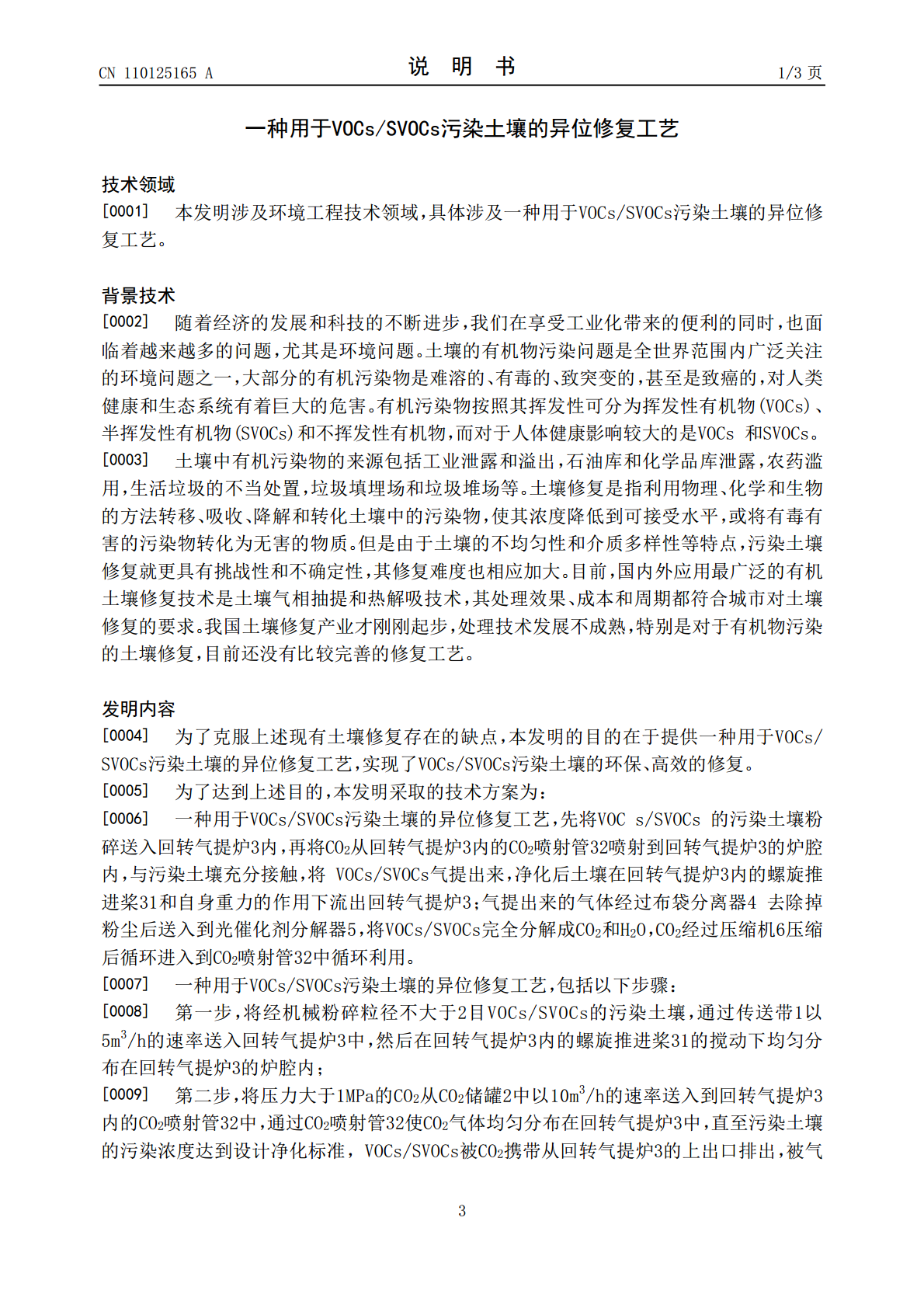

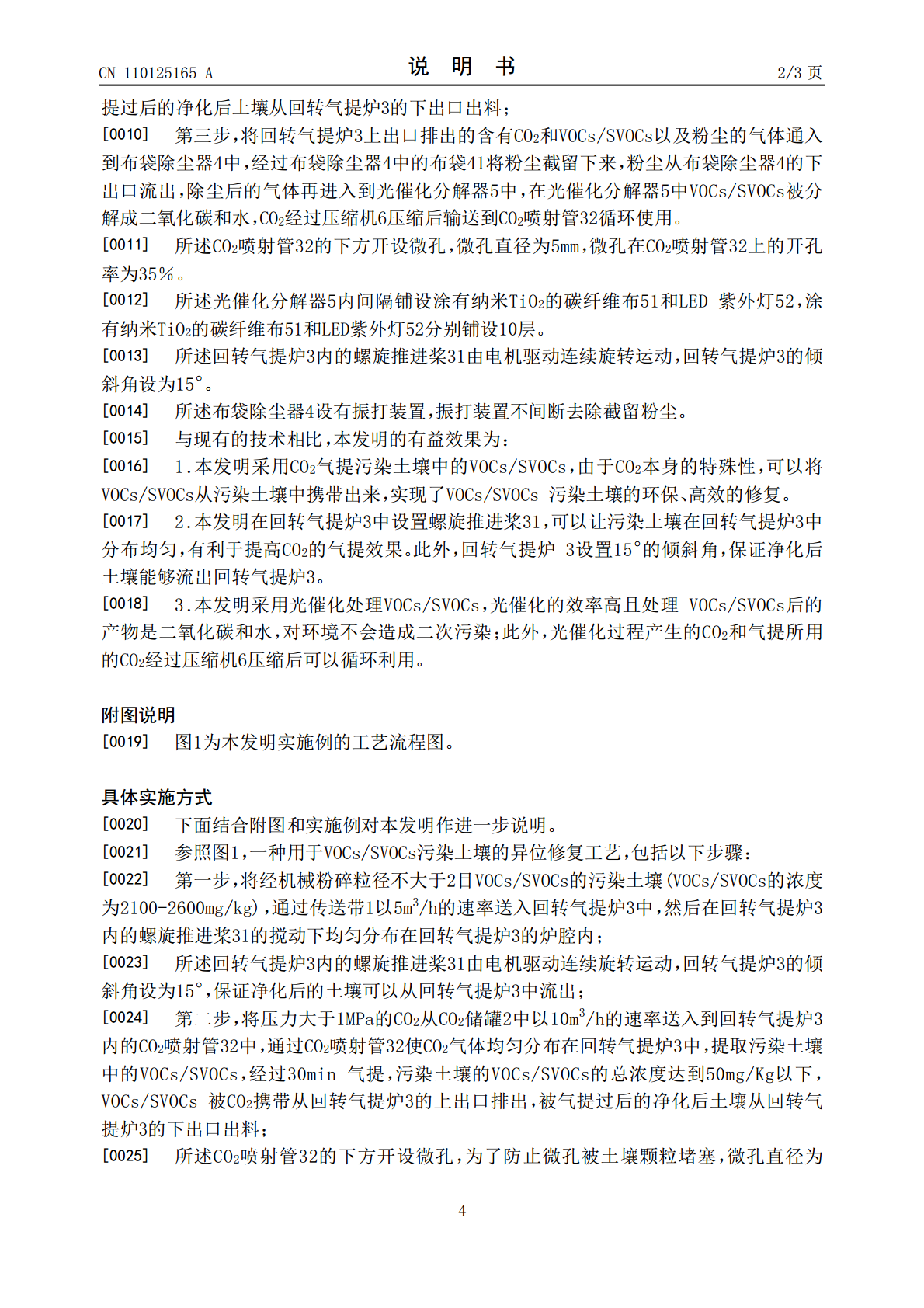

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN110125165A(43)申请公布日2019.08.16(21)申请号201910468979.8(22)申请日2019.05.31(71)申请人西安交通大学地址710049陕西省西安市碑林区咸宁西路28号申请人陕西省土地工程建设集团有限责任公司(72)发明人韩霁昌刘宗宽顾兆林毛忠安张扬李进孙婴婴(74)专利代理机构西安智大知识产权代理事务所61215代理人贺建斌(51)Int.Cl.B09C1/08(2006.01)B09C1/00(2006.01)权利要求书1页说明书3页附图1页(54)发明名称一种用于VOCs/SVOCs污染土壤的异位修复工艺(57)摘要一种用于VOCs/SVOCs污染土壤的异位修复工艺，先将VOCs/SVOCs的污染土壤粉碎送入回转气提炉内，再将CO2从回转气提炉内的CO2喷射管喷射到回转气提炉的炉腔内，与污染土壤充分接触，将VOCs/SVOCs气提出来，净化后土壤在回转气提炉内的螺旋推进桨和自身重力的作用下流出回转气提炉；气提出来的气体经过布袋分离器去除掉粉尘后送入到光催化剂分解器，将VOCs/SVOCs完全分解成CO2和H2O，CO2经过压缩机压缩后循环进入到CO2喷射管中循环利用，本发明实现了VOCs/SVOCs污染土壤的环保、高效的修复。CN110125165ACN110125165A权利要求书1/1页1.一种用于VOCs/SVOCs污染土壤的异位修复工艺，其特征在于：先将VOCs/SVOCs的污染土壤粉碎送入回转气提炉(3)内，再将CO2从回转气提炉(3)内的CO2喷射管(32)喷射到回转气提炉(3)的炉腔内，与污染土壤充分接触，将VOCs/SVOCs气提出来，净化后土壤在回转气提炉(3)内的螺旋推进桨(31)和自身重力的作用下流出回转气提炉(3)；气提出来的气体经过布袋分离器(4)去除掉粉尘后送入到光催化剂分解器(5)，将VOCs/SVOCs完全分解成CO2和H2O，CO2经过压缩机(6)压缩后循环进入到CO2喷射管(32)中循环利用。2.一种用于VOCs/SVOCs污染土壤的异位修复工艺，其特征在于，包括以下步骤：第一步，将经机械粉碎粒径不大于2目VOCs/SVOCs的污染土壤，通过传送带(1)以5m3/h的速率送入回转气提炉(3)中，然后在回转气提炉(3)内的螺旋推进桨(31)的搅动下均匀分布在回转气提炉(3)的炉腔内；3第二步，将压力大于1MPa的CO2从CO2储罐(2)中以10m/h的速率送入到回转气提炉(3)内的CO2喷射管(32)中，通过CO2喷射管(32)使CO2气体均匀分布在回转气提炉(3)中，直至污染土壤的污染浓度达到设计净化标准，VOCs/SVOCs被CO2携带从回转气提炉(3)的上出口排出，被气提过后的净化后土壤从回转气提炉(3)的下出口出料；第三步，将回转气提炉(3)上出口排出的含有CO2和VOCs/SVOCs以及粉尘的气体通入到布袋除尘器(4)中，经过布袋除尘器(4)中的布袋(41)将粉尘截留下来，粉尘从布袋除尘器(4)的下出口流出，除尘后的气体再进入到光催化分解器(5)中，在光催化分解器(5)中VOCs/SVOCs被分解成二氧化碳和水，CO2经过压缩机(6)压缩后输送到CO2喷射管(32)循环使用。3.根据权利要求2所述的一种用于VOCs/SVOCs污染土壤的异位修复工艺，其特征在于：所述CO2喷射管(32)的下方开设微孔，微孔直径为5mm，微孔在CO2喷射管(32)上的开孔率为35％。4.根据权利要求2所述的一种用于VOCs/SVOCs污染土壤的异位修复工艺，其特征在于：所述光催化分解器(5)内间隔铺设涂有纳米TiO2的碳纤维布(51)和LED紫外灯(52)，涂有纳米TiO2的碳纤维布(51)和LED紫外灯(52)分别铺设10层。5.根据权利要求2所述的一种用于VOCs/SVOCs污染土壤的异位修复工艺，其特征在于：所述回转气提炉(3)内的螺旋推进桨(31)由电机驱动连续旋转运动，回转气提炉(3)的倾斜角设为15°。6.根据权利要求2所述的一种用于VOCs/SVOCs污染土壤的异位修复工艺，其特征在于：所述布袋除尘器(4)设有振打装置，振打装置不间断去除截留粉尘。2CN110125165A说明书1/3页一种用于VOCs/SVOCs污染土壤的异位修复工艺技术领域[0001]本发明涉及环境工程技术领域，具体涉及一种用于VOCs/SVOCs污染土壤的异位修复工艺。背景技术[0002]随着经济的发展和科技的不断进步，我们在享受工业化带来的便利的同时，也面临着越来越多的问题，尤其是环境问题。土壤的有机物污染问题是全世界范围内广泛关注的环境问题之一，大部分的有机污染物是难溶的、有毒的、致突变的，
