投料装置.pdf

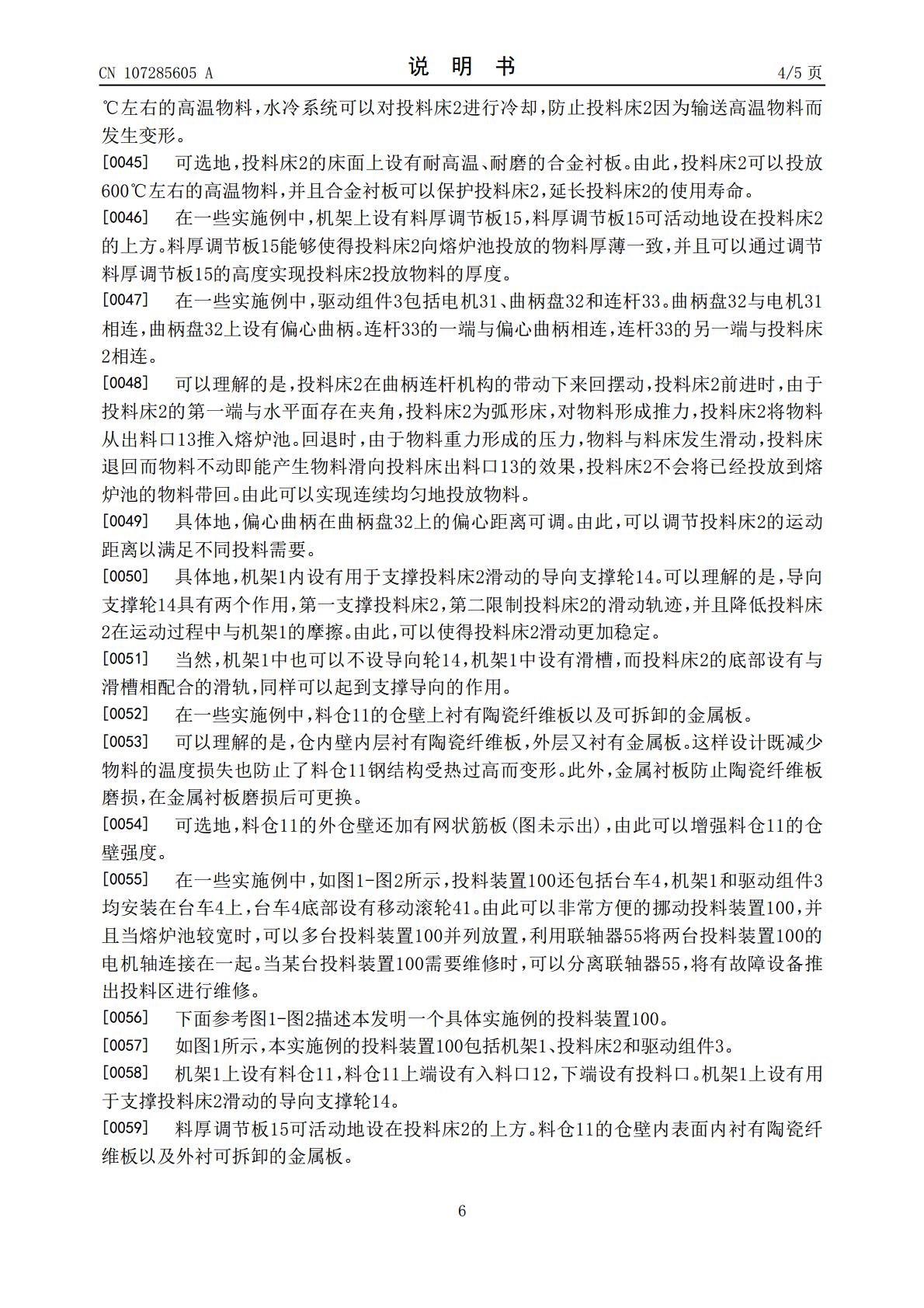

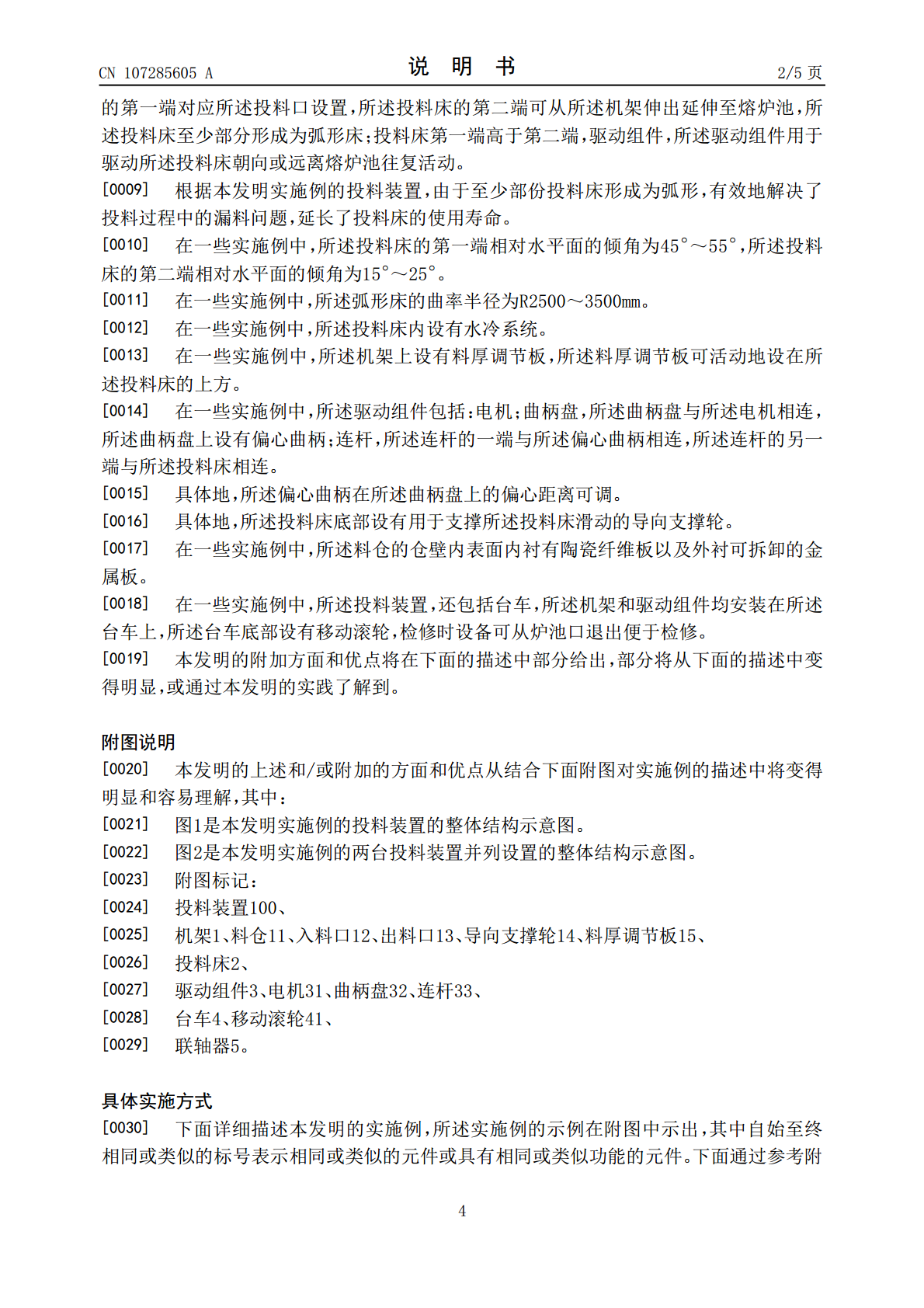

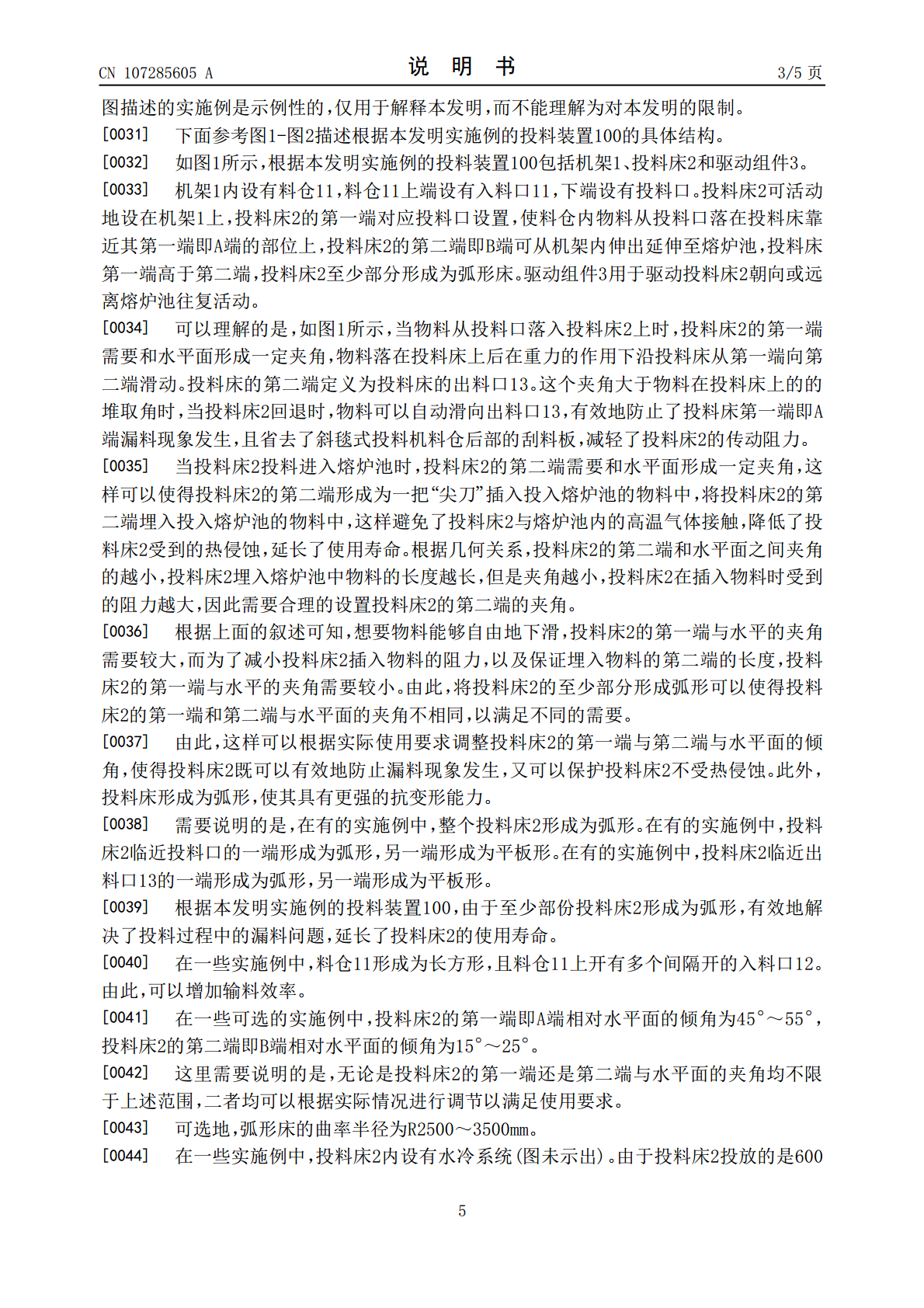

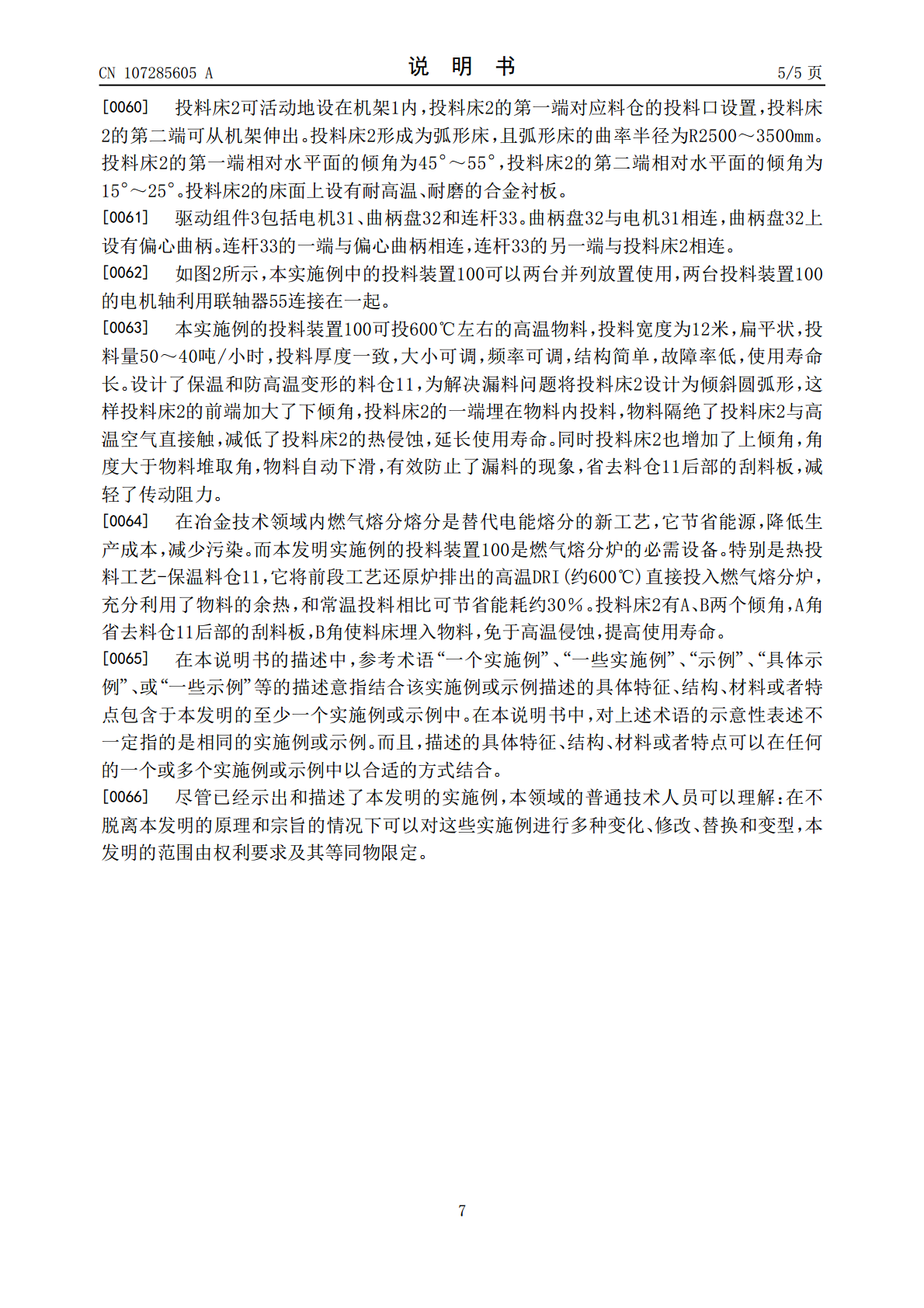

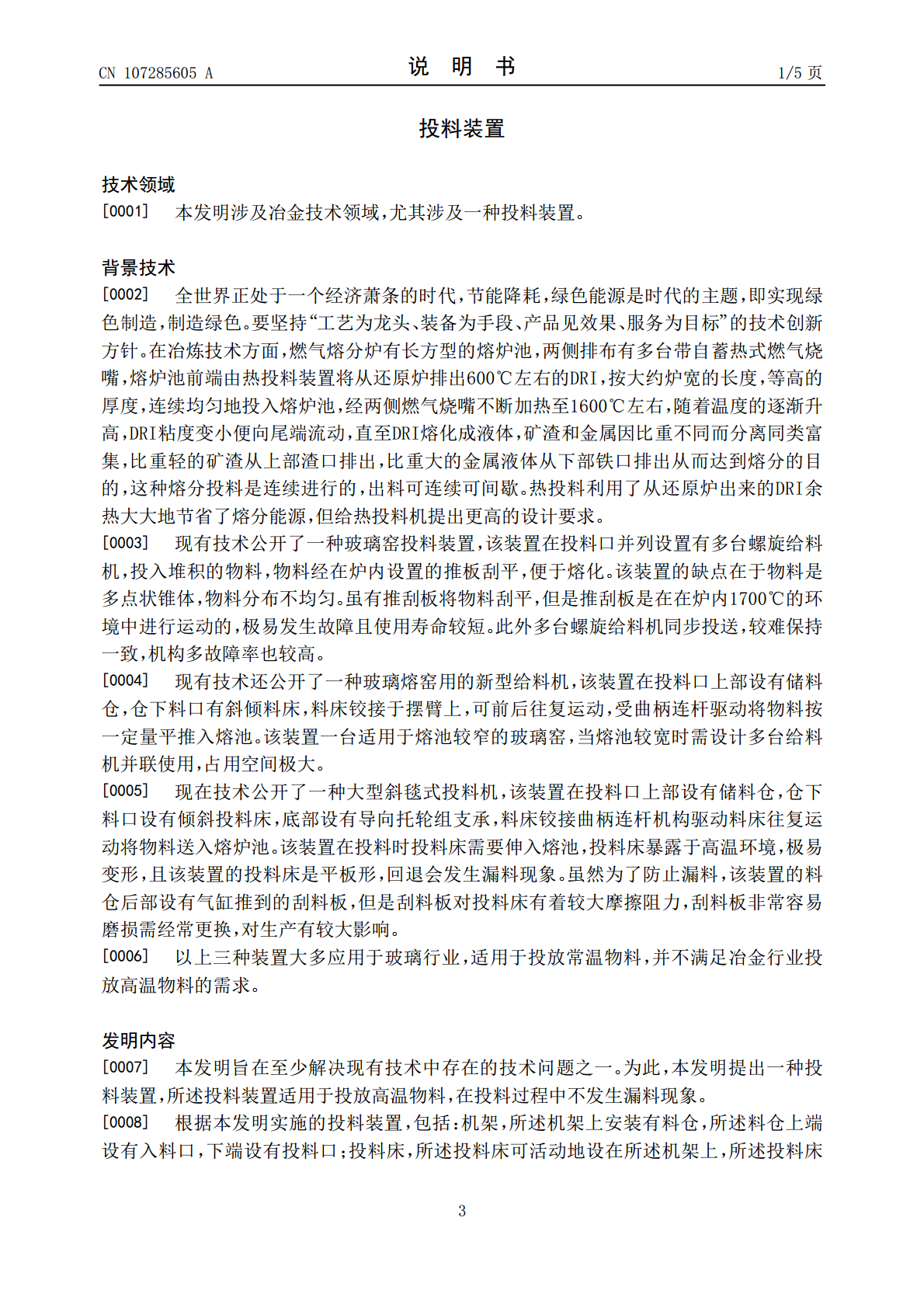

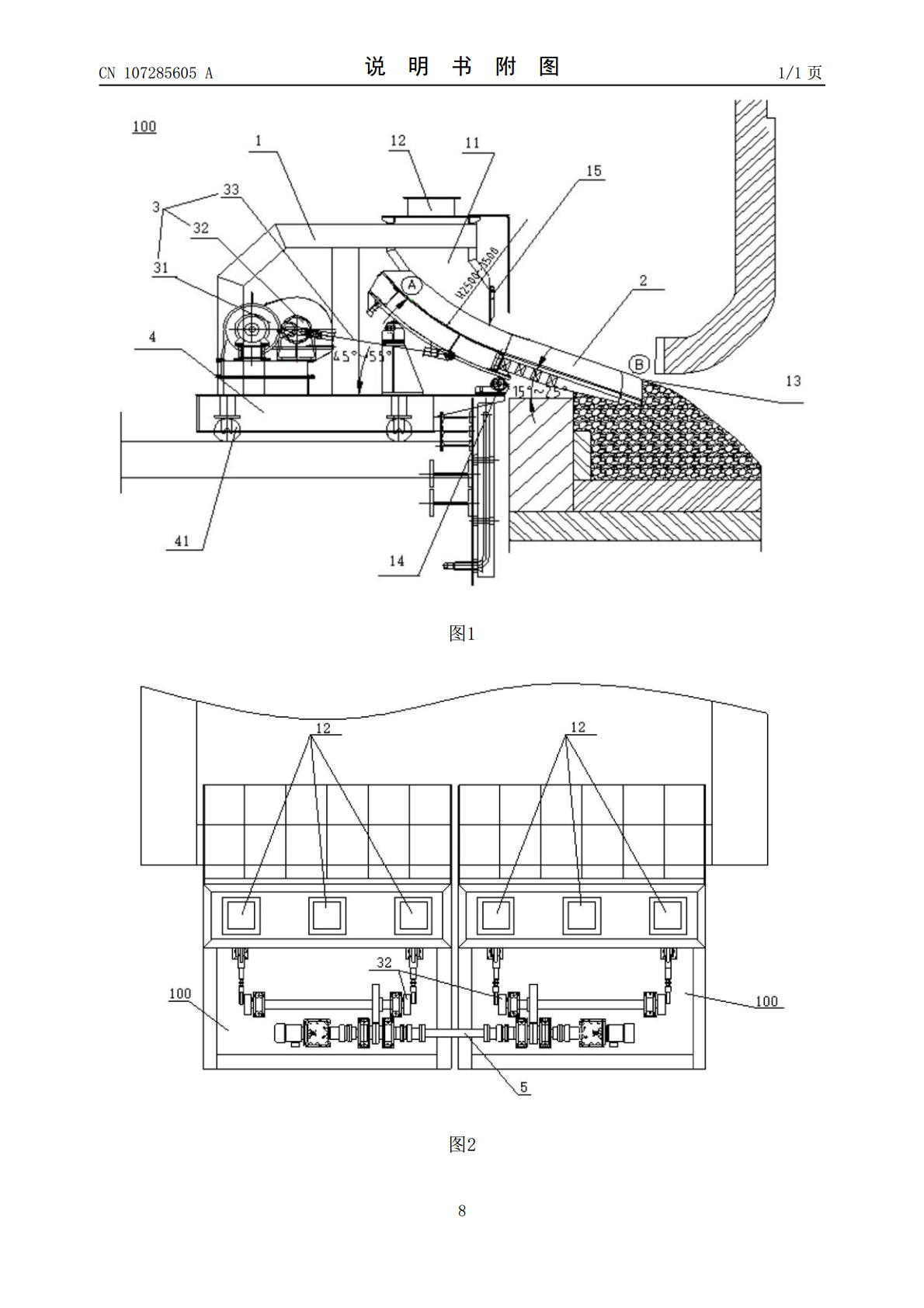

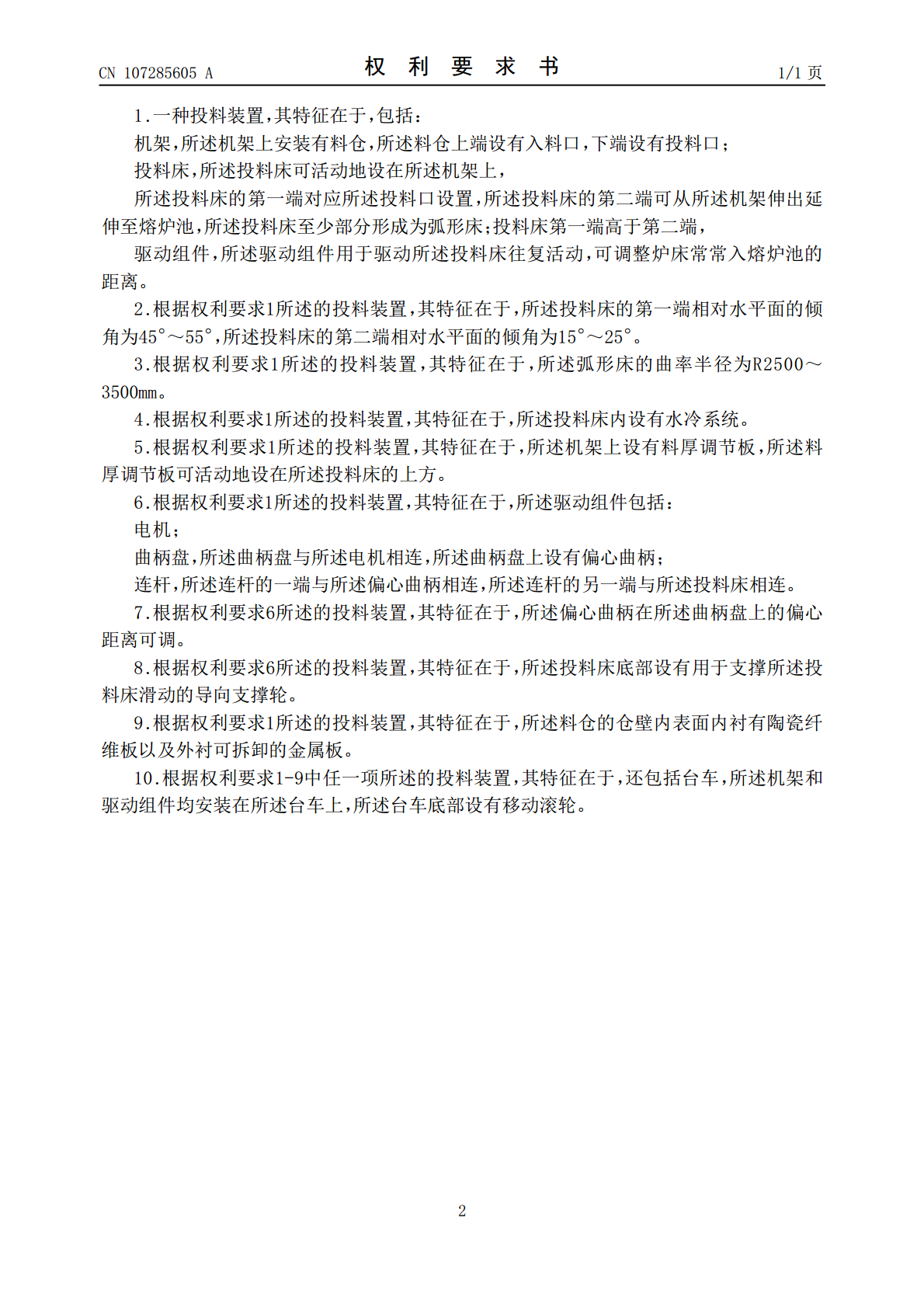

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107285605A(43)申请公布日2017.10.24(21)申请号201710641696.X(22)申请日2017.07.31(71)申请人神雾科技集团股份有限公司地址102200北京市昌平区马池口镇神牛路18号(72)发明人余幼民金枝吴道洪(74)专利代理机构北京清亦华知识产权代理事务所(普通合伙)11201代理人赵天月(51)Int.Cl.C03B3/00(2006.01)权利要求书1页说明书5页附图1页(54)发明名称投料装置(57)摘要本发明一种投料装置，所述投料装置包括机架、料仓、投料床和驱动组件。所述机架上设有料仓，所述料仓设有入料口和投料口。所述投料床可活动地设在所述机架上，所述投料床的第一端对应所述投料口设置，所述投料床的第二端可从所述机架伸出，所述投料床至少部分形成为弧形床。所述驱动组件用于驱动所述投料床活动，以调整所述投料床往复活动进入炉池的深度。根据本发明实施例的投料装置，由于至少部份投料床形成为弧形，有效地解决了投料过程中的漏料问题，延长了投料床的使用寿命。CN107285605ACN107285605A权利要求书1/1页1.一种投料装置，其特征在于，包括：机架，所述机架上安装有料仓，所述料仓上端设有入料口，下端设有投料口；投料床，所述投料床可活动地设在所述机架上，所述投料床的第一端对应所述投料口设置，所述投料床的第二端可从所述机架伸出延伸至熔炉池，所述投料床至少部分形成为弧形床；投料床第一端高于第二端，驱动组件，所述驱动组件用于驱动所述投料床往复活动，可调整炉床常常入熔炉池的距离。2.根据权利要求1所述的投料装置，其特征在于，所述投料床的第一端相对水平面的倾角为45°～55°，所述投料床的第二端相对水平面的倾角为15°～25°。3.根据权利要求1所述的投料装置，其特征在于，所述弧形床的曲率半径为R2500～3500mm。4.根据权利要求1所述的投料装置，其特征在于，所述投料床内设有水冷系统。5.根据权利要求1所述的投料装置，其特征在于，所述机架上设有料厚调节板，所述料厚调节板可活动地设在所述投料床的上方。6.根据权利要求1所述的投料装置，其特征在于，所述驱动组件包括：电机；曲柄盘，所述曲柄盘与所述电机相连，所述曲柄盘上设有偏心曲柄；连杆，所述连杆的一端与所述偏心曲柄相连，所述连杆的另一端与所述投料床相连。7.根据权利要求6所述的投料装置，其特征在于，所述偏心曲柄在所述曲柄盘上的偏心距离可调。8.根据权利要求6所述的投料装置，其特征在于，所述投料床底部设有用于支撑所述投料床滑动的导向支撑轮。9.根据权利要求1所述的投料装置，其特征在于，所述料仓的仓壁内表面内衬有陶瓷纤维板以及外衬可拆卸的金属板。10.根据权利要求1-9中任一项所述的投料装置，其特征在于，还包括台车，所述机架和驱动组件均安装在所述台车上，所述台车底部设有移动滚轮。2CN107285605A说明书1/5页投料装置技术领域[0001]本发明涉及冶金技术领域，尤其涉及一种投料装置。背景技术[0002]全世界正处于一个经济萧条的时代，节能降耗，绿色能源是时代的主题，即实现绿色制造，制造绿色。要坚持“工艺为龙头、装备为手段、产品见效果、服务为目标”的技术创新方针。在冶炼技术方面，燃气熔分炉有长方型的熔炉池，两侧排布有多台带自蓄热式燃气烧嘴，熔炉池前端由热投料装置将从还原炉排出600℃左右的DRI，按大约炉宽的长度，等高的厚度，连续均匀地投入熔炉池，经两侧燃气烧嘴不断加热至1600℃左右，随着温度的逐渐升高，DRI粘度变小便向尾端流动，直至DRI熔化成液体，矿渣和金属因比重不同而分离同类富集，比重轻的矿渣从上部渣口排出，比重大的金属液体从下部铁口排出从而达到熔分的目的，这种熔分投料是连续进行的，出料可连续可间歇。热投料利用了从还原炉出来的DRI余热大大地节省了熔分能源，但给热投料机提出更高的设计要求。[0003]现有技术公开了一种玻璃窑投料装置，该装置在投料口并列设置有多台螺旋给料机，投入堆积的物料，物料经在炉内设置的推板刮平，便于熔化。该装置的缺点在于物料是多点状锥体，物料分布不均匀。虽有推刮板将物料刮平，但是推刮板是在在炉内1700℃的环境中进行运动的，极易发生故障且使用寿命较短。此外多台螺旋给料机同步投送，较难保持一致，机构多故障率也较高。[0004]现有技术还公开了一种玻璃熔窑用的新型给料机，该装置在投料口上部设有储料仓，仓下料口有斜倾料床，料床铰接于摆臂上，可前后往复运动，受曲柄连杆驱动将物料按一定量平推入熔池。该装置一台适用于熔池较窄的玻璃窑，当熔池较宽时需设计多台给料机并联使用，占用空间极大。[0005]现在技术公开了一种大型斜毯式投料机，该装置在投料
