一种炉具阀体打火检测装置.pdf

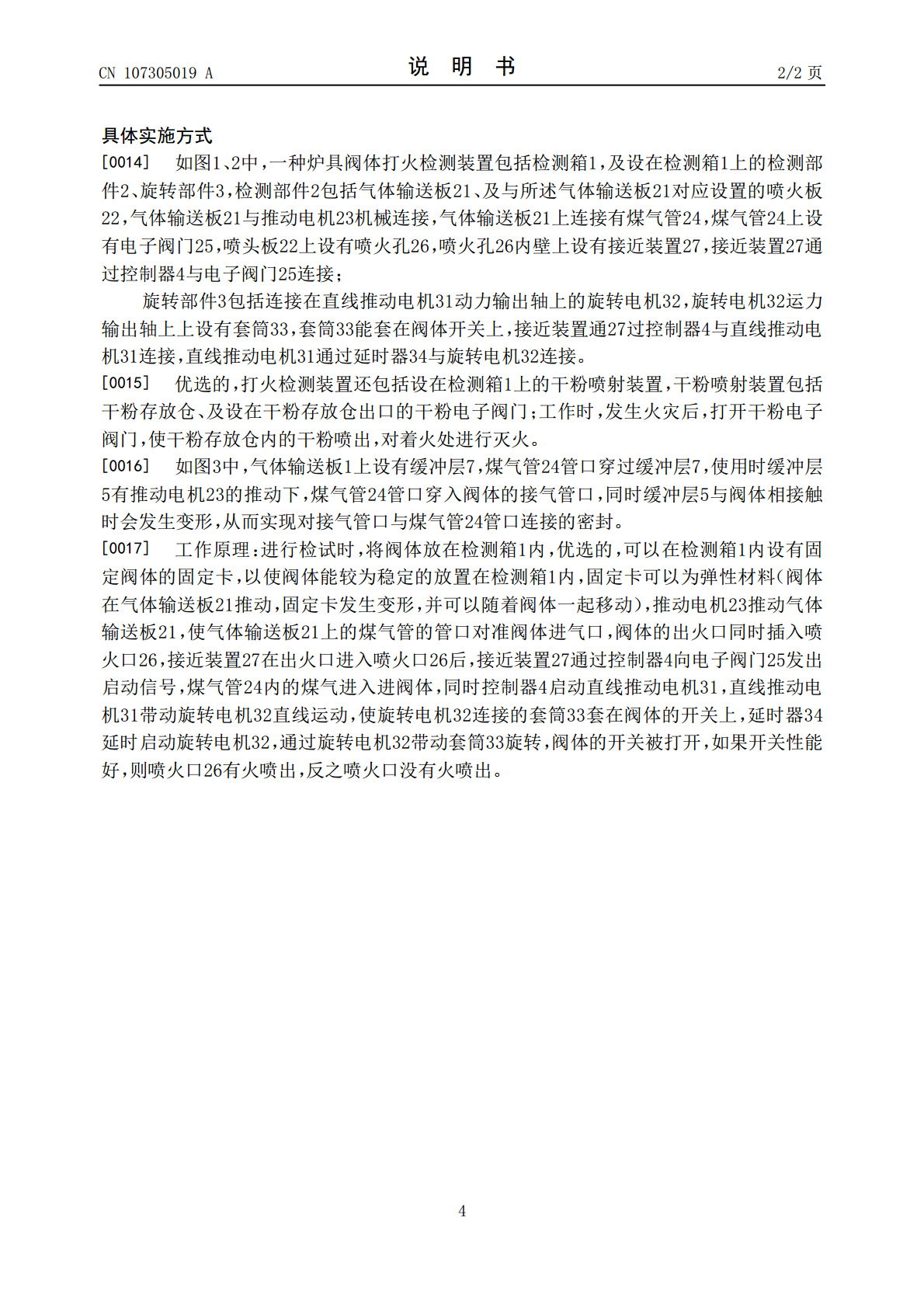

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107305019A(43)申请公布日2017.10.31(21)申请号201610246710.1(22)申请日2016.04.20(71)申请人迅达集团湖北迅达科技有限公司地址443299湖北省宜昌市枝江市马家店江汉大道西侧(72)发明人张亚奇吴益军伍奕陈龙汪义超(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人姜荣华(51)Int.Cl.F23Q23/00(2006.01)权利要求书1页说明书2页附图2页(54)发明名称一种炉具阀体打火检测装置(57)摘要一种炉具阀体打火检测装置包括检测箱，及设在检测箱上的检测部件、旋转部件，所述检测部件包括气体输送板、及与所述气体输送板对应设置的喷火板，气体输送板与推动电机机械连接，气体输送板上连接有煤气管，煤气管上设有电子阀门，所述喷头板上设有喷火孔，喷火孔内壁上设有接近装置，接近装置通过控制器与电子阀门连接；旋转部件包括连接在直线推动电机动力输出轴上的旋转电机，旋转电机运力输出轴上上设有套筒，套筒能套在阀体开关上，所述接近装置通过控制器与直线推动电机连接，直线推动电机通过延时器与旋转电机连接本发明的优点在于，能高效的完成阀体打火性能的检测，减轻操作人员的工作负担。CN107305019ACN107305019A权利要求书1/1页1.一种炉具阀体打火检测装置，其特征是：所述打火检测装置包括检测箱，及设在检测箱上的检测部件、旋转部件，所述检测部件包括气体输送板、及与所述气体输送板对应设置的喷火板，气体输送板与推动电机机械连接，气体输送板上连接有煤气管，煤气管上设有电子阀门，所述喷头板上设有喷火孔，喷火孔内壁上设有接近装置，接近装置通过控制器与电子阀门连接；所述旋转部件包括连接在直线推动电机动力输出轴上的旋转电机，旋转电机运力输出轴上上设有套筒，套筒能套在阀体开关上，所述接近装置通过控制器与直线推动电机连接，直线推动电机通过延时器与旋转电机连接。2.根据权利要求1所述的一种炉具阀体打火检测装置，其特征是：所述打火检测装置还包括设在检测箱上的干粉喷射装置，所述干粉喷射装置包括干粉存放仓、及设在干粉存放仓出口的干粉电子阀门。3.根据权利要求1所述的一种炉具阀体打火检测装置，其特征是：所述气体输送板上设有缓冲层，煤气管管口穿过缓冲层。2CN107305019A说明书1/2页一种炉具阀体打火检测装置技术领域[0001]本发明涉及一种炉具检测设备，特别适用于一种炉具阀体打火检测装置。背景技术[0002]现有炉具阀体气打火检测都是通过人工进行检测的，检测方法是先用由打操作人员将阀体固定在一个工位上，然后将通过输入煤气进入阀体，再打开阀体的开关，看阀体开关能不能完成点火，以测验阀体开关的点火性能，此过程采用人工完成，存在一定的危险性，人工操作的效率较低，不利于工业化生产。发明内容[0003]本发明提供一种炉具阀体打火检测装置，能高效的完成阀体点火性能的检测，提高检测的效率。[0004]实现本发明的技术方案是，一种炉具阀体打火检测装置包括检测箱，及设在检测箱上的检测部件、旋转部件，所述检测部件包括气体输送板、及与所述气体输送板对应设置的喷火板，气体输送板与推动电机机械连接，气体输送板上连接有煤气管，煤气管上设有电子阀门，所述喷头板上设有喷火孔，喷火孔内壁上设有接近装置，接近装置通过控制器与电子阀门连接；所述旋转部件包括连接在直线推动电机动力输出轴上的旋转电机，旋转电机运力输出轴上上设有套筒，套筒能套在阀体开关上，所述接近装置通过控制器与直线推动电机连接，直线推动电机通过延时器与旋转电机连接。[0005]进一步讲，打火检测装置还包括设在检测箱上的干粉喷射装置，所述干粉喷射装置包括干粉存放仓、及设在干粉存放仓出口的干粉电子阀门。[0006]进一步讲，气体输送板上设有缓冲层，煤气管管口穿过缓冲层。[0007]本发明的优点是：1、检测过程在检测箱内完成，不需要人工参与，提高了试验的安全性。[0008]2、检测的效率提高了百分之三十以上。[0009]3、此装置结构简单，全安可靠。附图说明[0010]图1是本发明结构示意图。[0011]图2是本发明控制示意图。[0012]图3是本发明控制示意图。[0013]如图，检测箱1，检测部件2,旋转部件3，气体输送板21，喷火板22，推动电机23，煤气管24，电子阀门25，喷火孔26，接近装置27，直线推动电机31，旋转电机32，套筒33，延时器34，控制器4,缓冲层5。3CN107305019A说明书2/2页具体实施方式[0014]如图1、2中，一种炉具阀体打火检测装置包括检测箱1，及设在检测箱1上的检测部件2、旋转部件3，检测部件2包括气体输送板21、及与所述气体输
