一种炉具阀体气密性检测装置.pdf

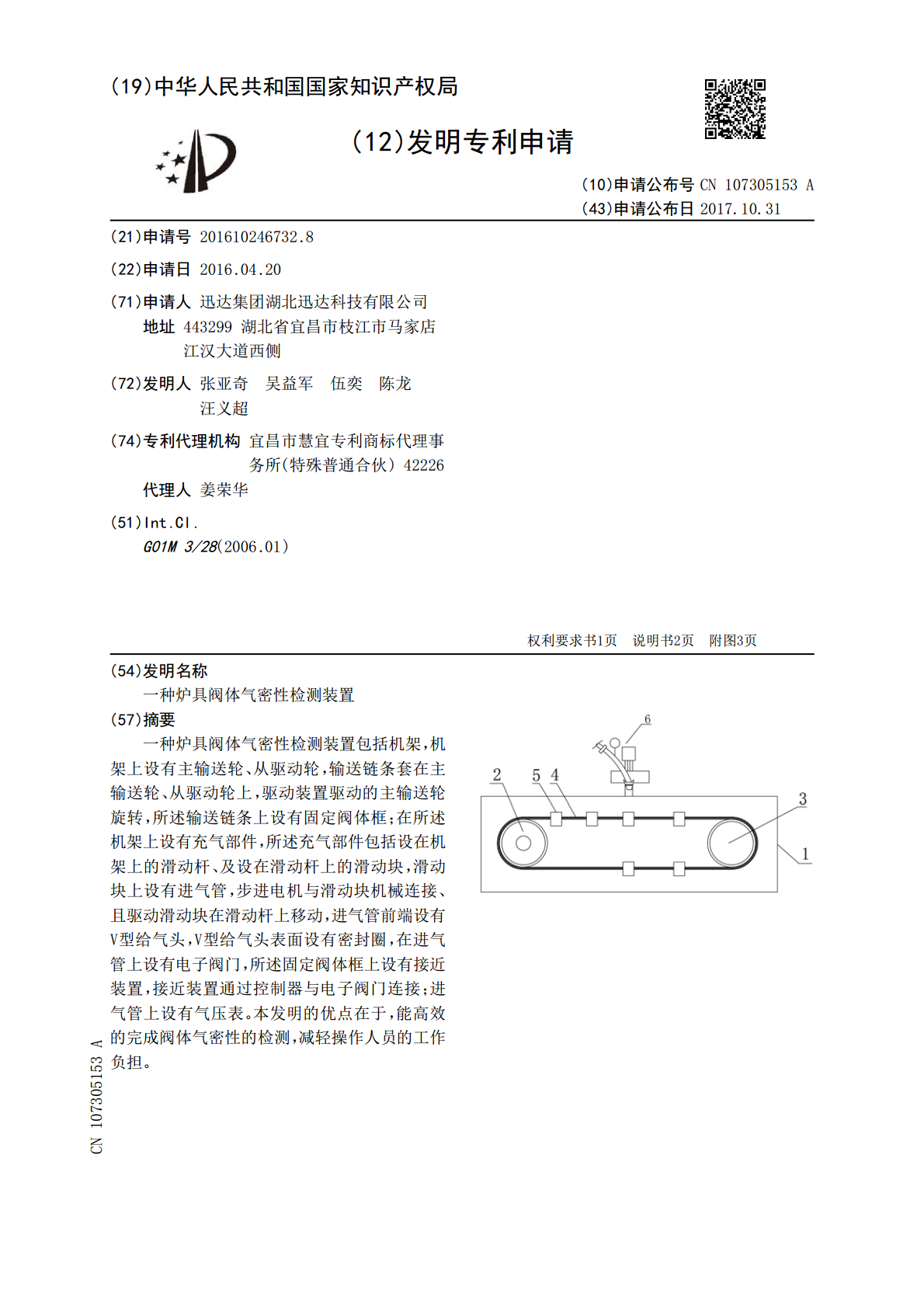

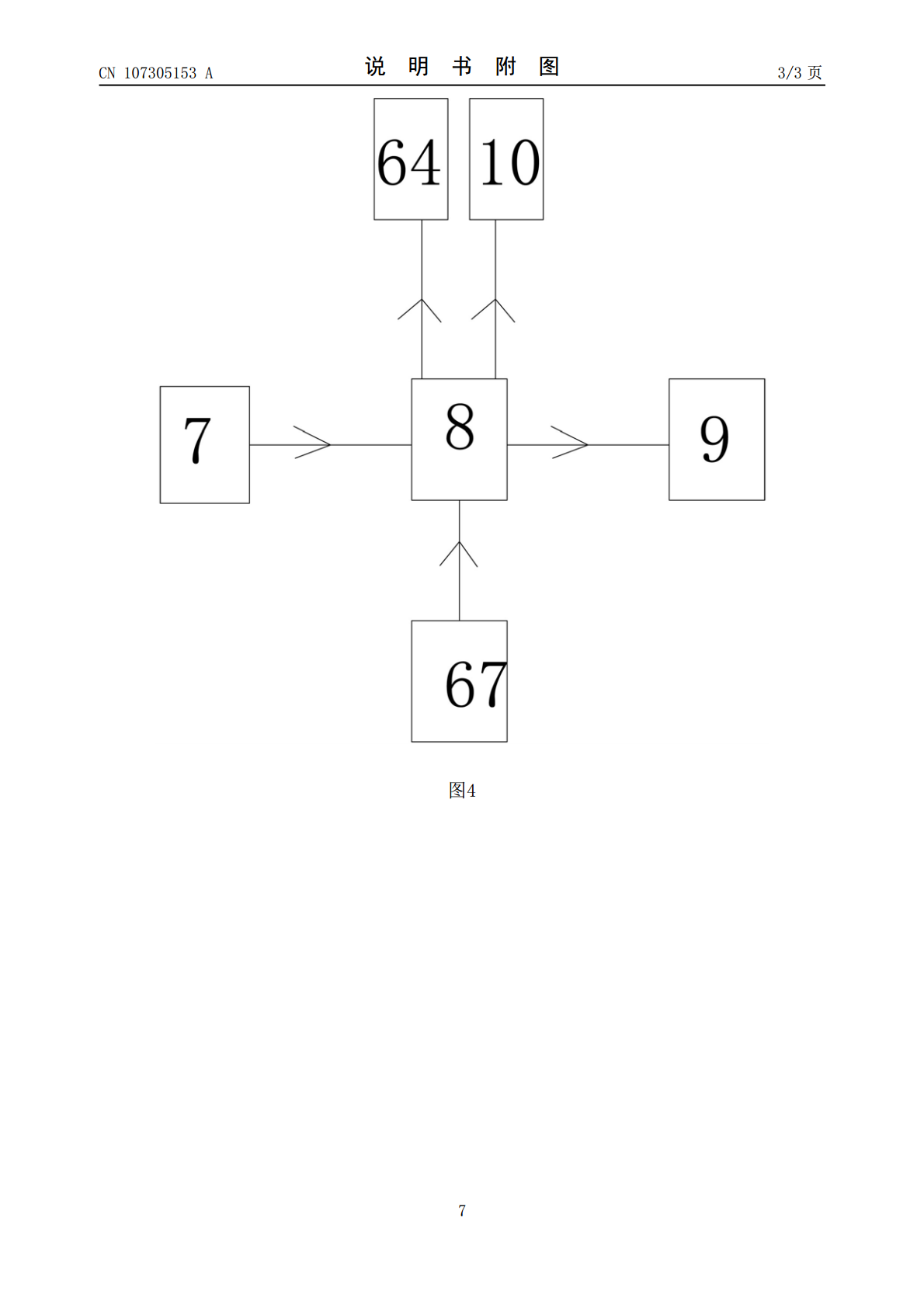

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107305153A(43)申请公布日2017.10.31(21)申请号201610246732.8(22)申请日2016.04.20(71)申请人迅达集团湖北迅达科技有限公司地址443299湖北省宜昌市枝江市马家店江汉大道西侧(72)发明人张亚奇吴益军伍奕陈龙汪义超(74)专利代理机构宜昌市慧宜专利商标代理事务所(特殊普通合伙)42226代理人姜荣华(51)Int.Cl.G01M3/28(2006.01)权利要求书1页说明书2页附图3页(54)发明名称一种炉具阀体气密性检测装置(57)摘要一种炉具阀体气密性检测装置包括机架，机架上设有主输送轮、从驱动轮，输送链条套在主输送轮、从驱动轮上，驱动装置驱动的主输送轮旋转，所述输送链条上设有固定阀体框；在所述机架上设有充气部件，所述充气部件包括设在机架上的滑动杆、及设在滑动杆上的滑动块，滑动块上设有进气管，步进电机与滑动块机械连接、且驱动滑动块在滑动杆上移动，进气管前端设有V型给气头，V型给气头表面设有密封圈，在进气管上设有电子阀门，所述固定阀体框上设有接近装置，接近装置通过控制器与电子阀门连接；进气管上设有气压表。本发明的优点在于，能高效的完成阀体气密性的检测，减轻操作人员的工作负担。CN107305153ACN107305153A权利要求书1/1页1.一种炉具阀体气密性检测装置，其特征是：所述气密性检测装置包括机架，机架上设有主输送轮、从驱动轮，输送链条套在主输送轮、从驱动轮上，驱动装置驱动的主输送轮旋转，所述输送链带上设有固定阀体框；在所述机架上设有充气部件，所述充气部件包括设在机架上的滑动杆、及设在滑动杆上的滑动块，滑动块上设有进气管，步进电机与滑动块机械连接、且驱动滑动块在滑动杆上移动，进气管前端设有V型给气头，V型给气头表面设有密封圈，在进气管上设有电子阀门，所述固定阀体框上设有接近装置，接近装置通过控制器与电子阀门连接；进气管上设有气压表。2.根据权利要求1所述的一种炉具阀体气密性检测装置，其特征是：所述控制器与驱动装置连接。3.根据权利要求1所述的一种炉具阀体气密性检测装置，其特征是：所述气压表为电子气压表。4.根据权利要求3所述的一种炉具阀体气密性检测装置，其特征是：所述电子气压表通过控制器与报警器连接。2CN107305153A说明书1/2页一种炉具阀体气密性检测装置技术领域[0001]本发明涉及一种炉具检测设备，特别适用于一种炉具阀体气密性检测装置。背景技术[0002]现有炉具阀体气密性检测装置都是通过人工进行检测的，检测方法是先用由打操作人员将阀体固定在一个工位上，然后将通过入气源的气体输入阀体，看气源有没有气压下降，如下没有即合格，如存在气压下降即不合格，采用上述方法，需要操作人员进行二个步骤，第一将阀体放置在工位上；第二将气源管固定在阀体进气口，二步均由人工完成，增加了操作人员工作负担，同时影响了检测的效率。发明内容[0003]本发明提供一种炉具阀体气密性检测装置，能高效的完成阀体气密性的检测，另还可以减轻操作人员的工作负担。[0004]实现本发明的技术方案是，一种炉具阀体气密性检测装置包括机架，机架上设有主输送轮、从驱动轮，输送链条套在主输送轮、从驱动轮上，驱动装置驱动的主输送轮旋转，所述输送链条上设有固定阀体框；在所述机架上设有充气部件，所述充气部件包括设在机架上的滑动杆、及设在滑动杆上的滑动块，滑动块上设有进气管，步进电机与滑动块机械连接、且驱动滑动块在滑动杆上移动，进气管前端设有V型给气头，V型给气头表面设有密封圈，在进气管上设有电子阀门，所述固定阀体框上设有接近装置，接近装置通过控制器与电子阀门连接；进气管上设有气压表。[0005]进一步讲，控制器与驱动装置连接。[0006]进一步讲，气压表为电子气压表。[0007]还可以，电子气压表通过控制器与报警器连接。[0008]本发明的优点是：1、采用步进电机驱动滑动块，使V型给气头与炉具阀体进气口相连接，减轻了操作人员的工作强度。[0009]2、检测的精度大大提高。[0010]3、检测的效率提高了百分之二十左右。附图说明[0011]图1是本发明结构示意图。[0012]图2是充气部件结构示意图。[0013]图3是V型给气头结构示意图。[0014]图4是本发明控制示意图。[0015]如图，机架1，主输送轮2、从驱动轮3，输送链条4，固定阀体框5，充气部件6，滑动杆61，滑动块62，进气管63，步进电机64，V型给气头65，密封圈66，电子阀门67，气压表68,接近3CN107305153A说明书2/2页装置7，控制器8，驱动装置9，报警器10。具体实施方式[0016]如图1中，一种炉具阀体气密性检测装置包括机架1，机架1上设有主输
