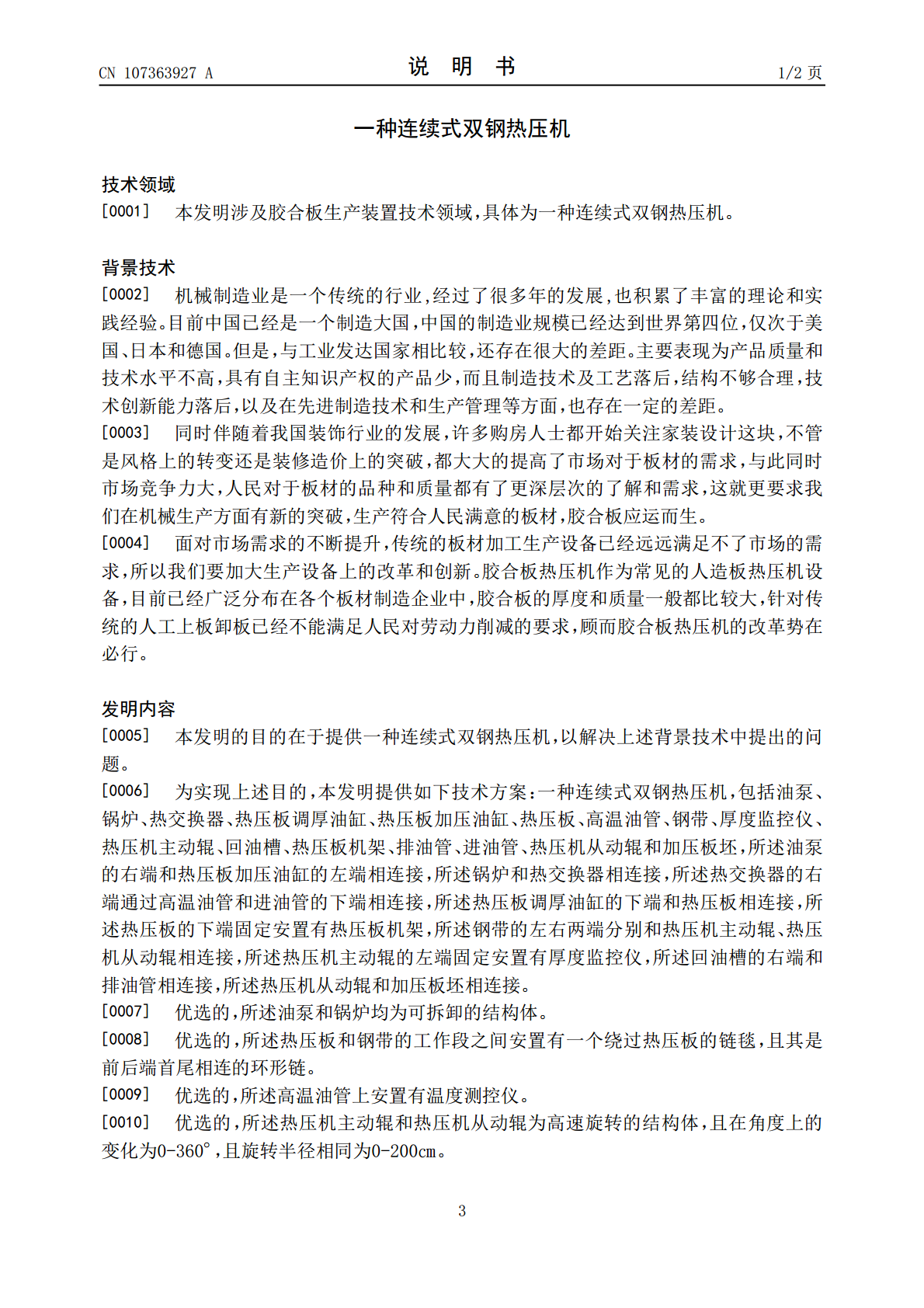

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107363927A(43)申请公布日2017.11.21(21)申请号201610313878.X(22)申请日2016.05.12(71)申请人福建省武平县云河木业有限公司地址364300福建省龙岩市武平县城厢乡南通村(72)发明人钟强(51)Int.Cl.B27D1/08(2006.01)B27D3/04(2006.01)B32B37/06(2006.01)B32B37/10(2006.01)权利要求书1页说明书2页附图1页(54)发明名称一种连续式双钢热压机(57)摘要本发明公开了一种连续式双钢热压机，包括油泵、热交换器、热压板调厚油缸、热压板、高温油管、钢带、回油槽、排油管、热压机从动辊和加压板坯，所述油泵的右端和热压板加压油缸的左端相连接，所述锅炉和热交换器相连接，所述热交换器的右端通过高温油管和进油管的下端相连接，所述热压板调厚油缸的下端和热压板相连接，所述热压板的下端固定安置有热压板机架，所述热压机主动辊的左端固定安置有厚度监控仪，所述回油槽的右端和排油管相连接。该发明是一种连续式双钢热压机，在结构上比较简单，结合加热系统、转动系统、加压系统和监控系统四个部分为一体进行设计，整个机身的设计十分的有创意，使用便捷。CN107363927ACN107363927A权利要求书1/1页1.一种连续式双钢热压机，包括油泵（1）、锅炉（2）、热交换器（3）、热压板调厚油缸（4）、热压板加压油缸（5）、热压板（6）、高温油管（7）、钢带（8）、热压机主动辊（10）、回油槽（11）、排油管（13）、进油管（14）、热压机从动辊（15）和加压板坯（16），其特征在于：所述油泵（1）的右端和热压板加压油缸（5）的左端相连接，所述锅炉（2）和热交换器（3）相连接，所述热交换器（3）的右端通过高温油管（7）和进油管（14）的下端相连接，所述热压板调厚油缸（4）的下端和热压板（6）相连接，所述热压板（6）的下端固定安置有热压板机架（12），所述钢带（8）的左右两端分别与热压机主动辊（10）和热压机从动辊（15）相连接，所述热压机主动辊（10）的左端固定安置有厚度监控仪（9），所述回油槽（11）的右端和排油管（13）相连接，所述热压机从动辊（15）和加压板坯（16）相连接。2.根据权利要求1所述的一种连续式双钢热压机，其特征在于：所述油泵（1）和锅炉（2）均为可拆卸的结构体。3.根据权利要求1所述的一种连续式双钢热压机，其特征在于：所述热压板（6）和钢带（8）的工作段之间安置有一个绕过热压板（6）的链毯，且其是前后端首尾相连的环形链。4.根据权利要求1所述的一种连续式双钢热压机，其特征在于：所述高温油管（7）上安置有温度测控仪。5.根据权利要求1所述的一种连续式双钢热压机，其特征在于：所述热压机主动辊（10）和热压机从动辊（15）为高速旋转的结构体，且在角度上的变化为0-360°，且旋转半径相同为0-200㎝。2CN107363927A说明书1/2页一种连续式双钢热压机技术领域[0001]本发明涉及胶合板生产装置技术领域，具体为一种连续式双钢热压机。背景技术[0002]机械制造业是一个传统的行业,经过了很多年的发展,也积累了丰富的理论和实践经验。目前中国已经是一个制造大国，中国的制造业规模已经达到世界第四位，仅次于美国、日本和德国。但是，与工业发达国家相比较，还存在很大的差距。主要表现为产品质量和技术水平不高，具有自主知识产权的产品少，而且制造技术及工艺落后，结构不够合理，技术创新能力落后，以及在先进制造技术和生产管理等方面，也存在一定的差距。[0003]同时伴随着我国装饰行业的发展，许多购房人士都开始关注家装设计这块，不管是风格上的转变还是装修造价上的突破，都大大的提高了市场对于板材的需求，与此同时市场竞争力大，人民对于板材的品种和质量都有了更深层次的了解和需求，这就更要求我们在机械生产方面有新的突破，生产符合人民满意的板材，胶合板应运而生。[0004]面对市场需求的不断提升，传统的板材加工生产设备已经远远满足不了市场的需求，所以我们要加大生产设备上的改革和创新。胶合板热压机作为常见的人造板热压机设备，目前已经广泛分布在各个板材制造企业中，胶合板的厚度和质量一般都比较大，针对传统的人工上板卸板已经不能满足人民对劳动力削减的要求，顾而胶合板热压机的改革势在必行。发明内容[0005]本发明的目的在于提供一种连续式双钢热压机，以解决上述背景技术中提出的问题。[0006]为实现上述目的，本发明提供如下技术方案：一种连续式双钢热压机，包括油泵、锅炉、热交换器、热压板调厚油缸、热压板加压油缸、热压板、高温油管、钢带、厚度监控仪、热压机主动辊、回油槽、热压板机架、排油管、进
