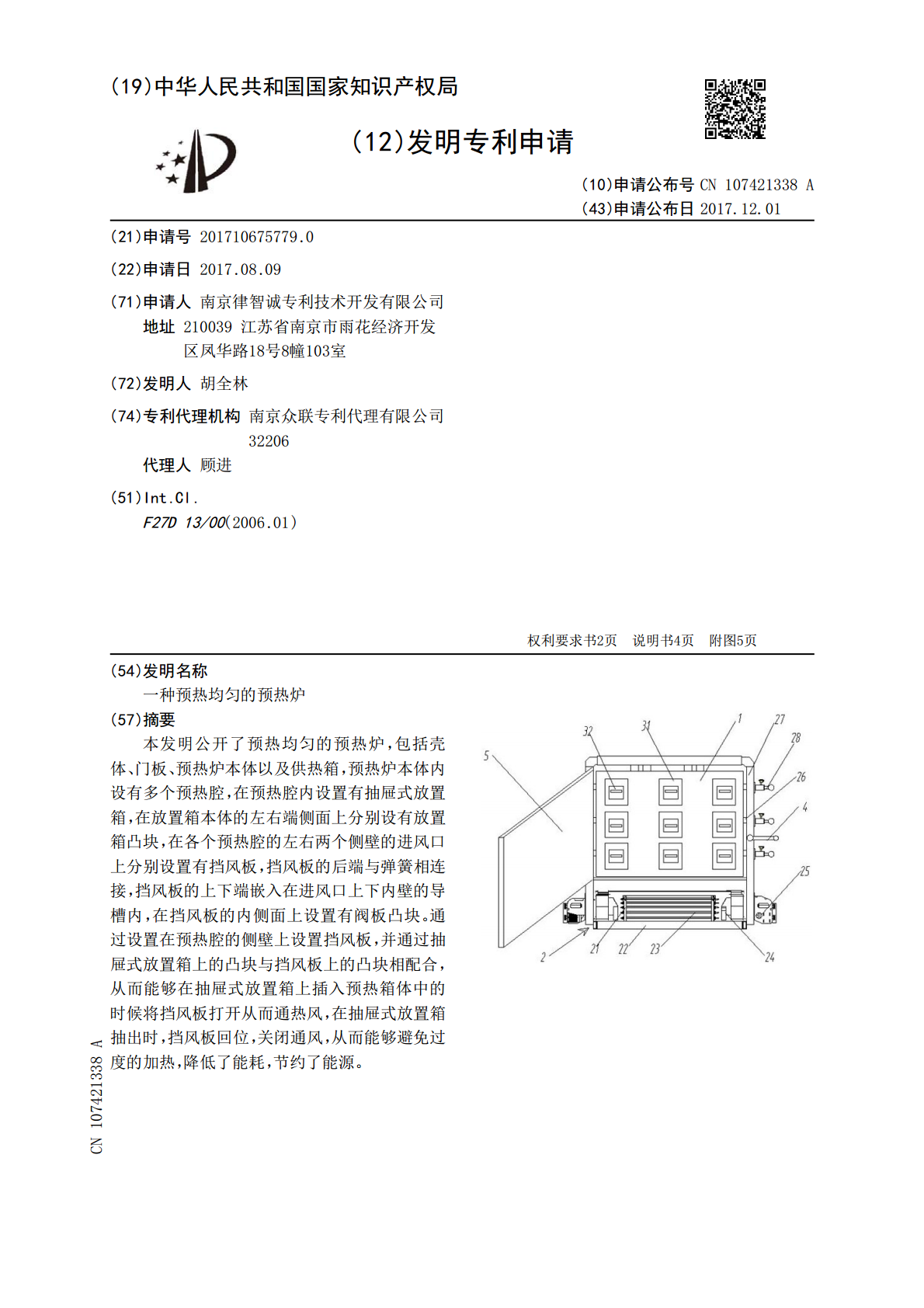

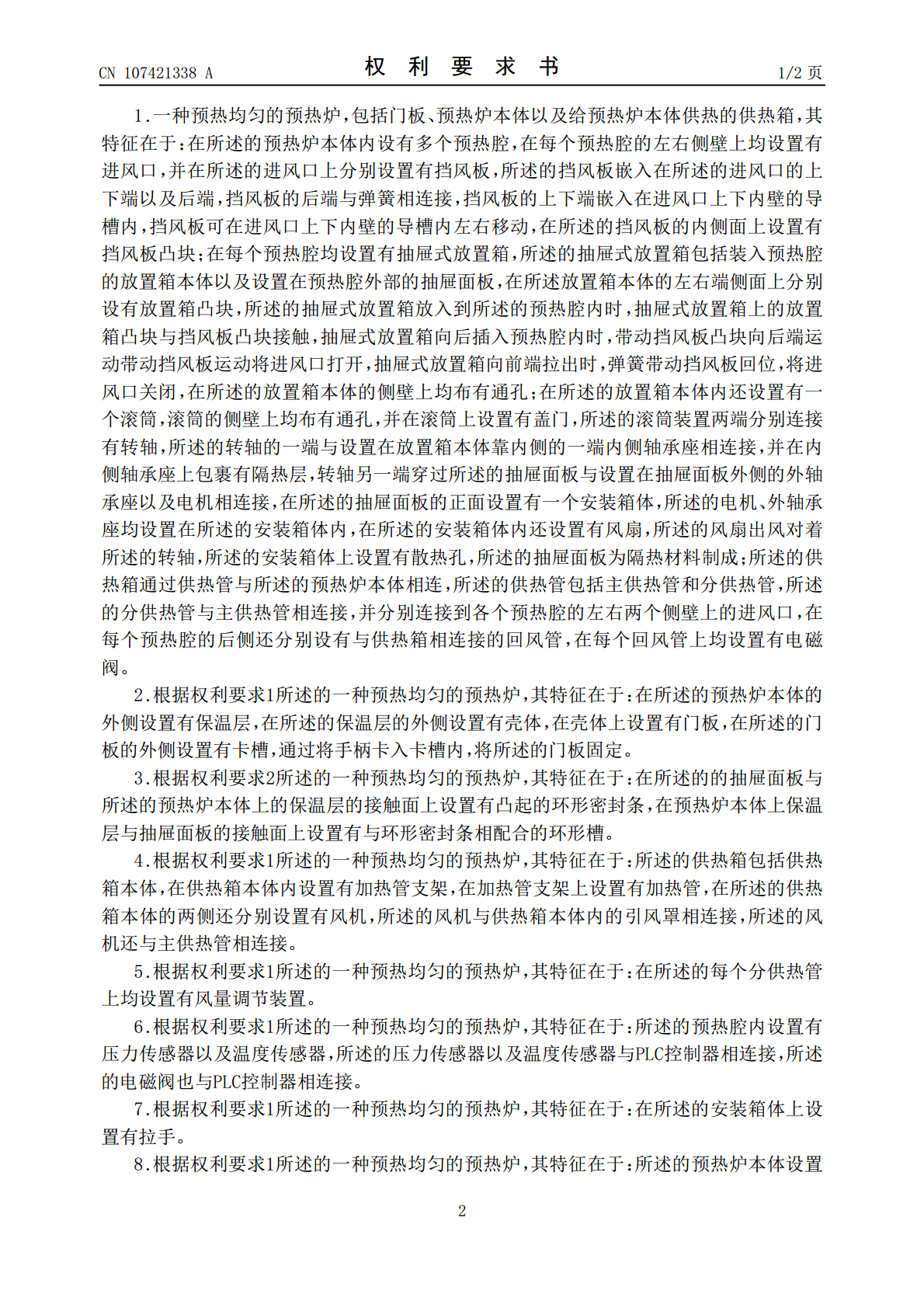

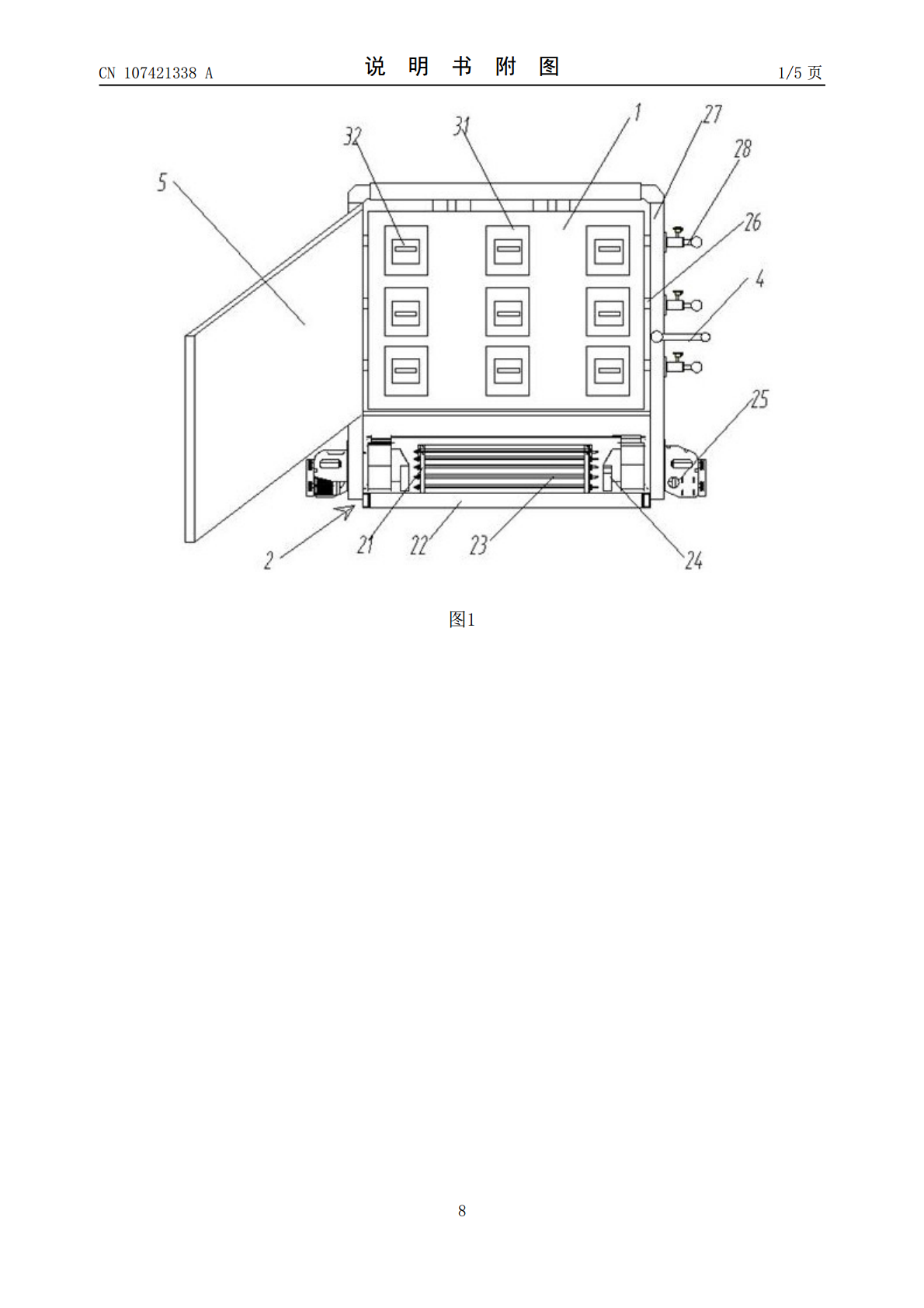

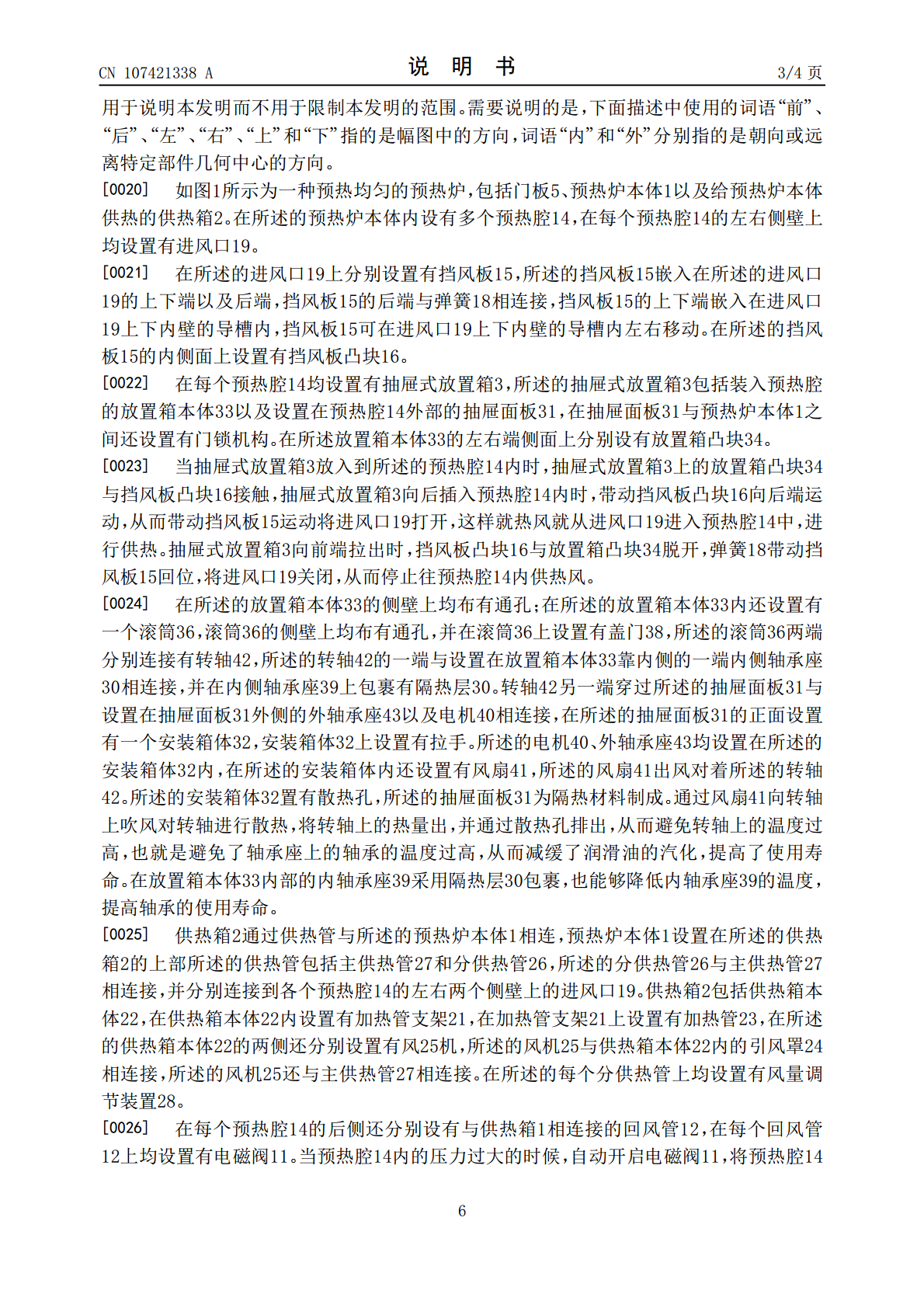

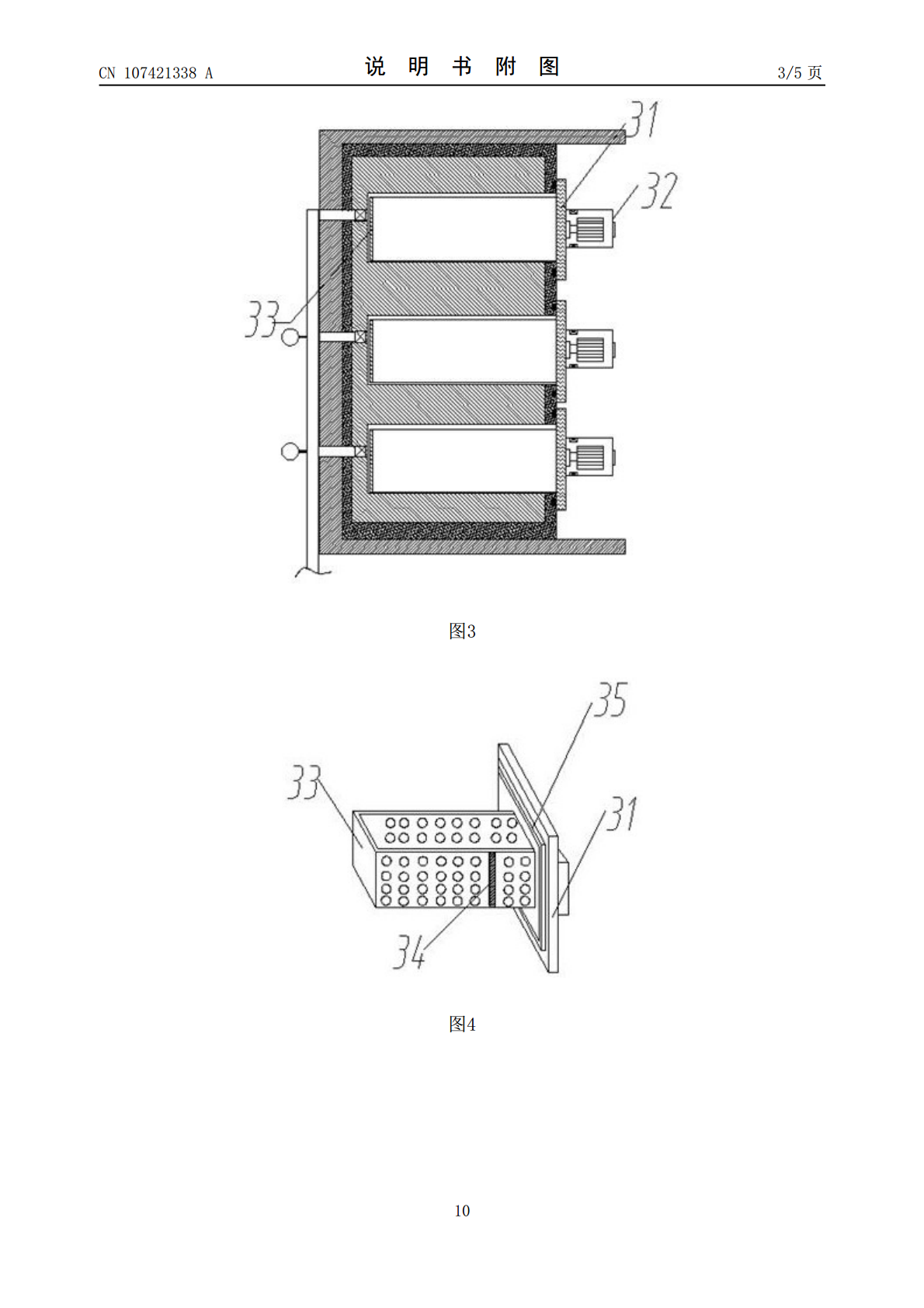

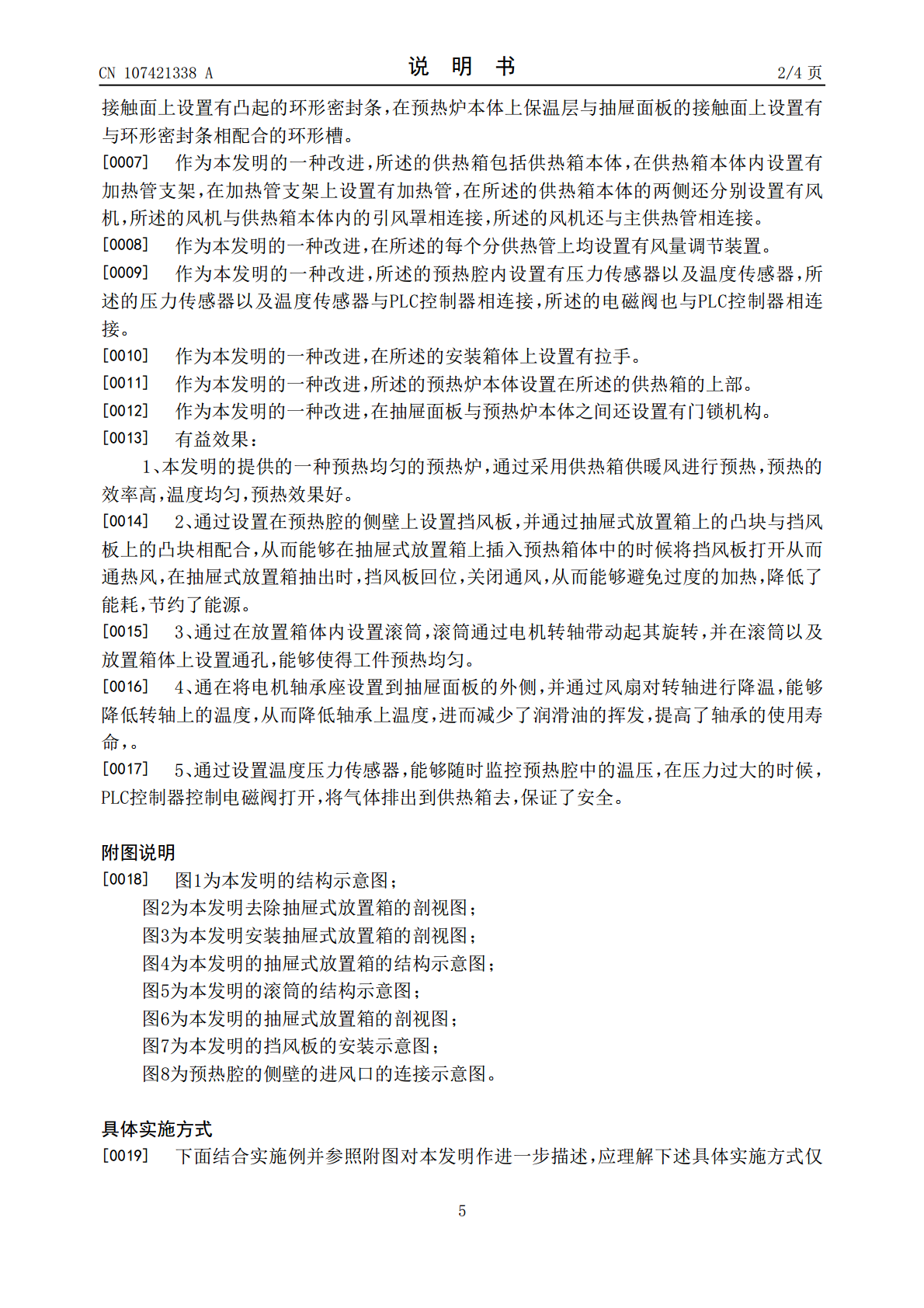

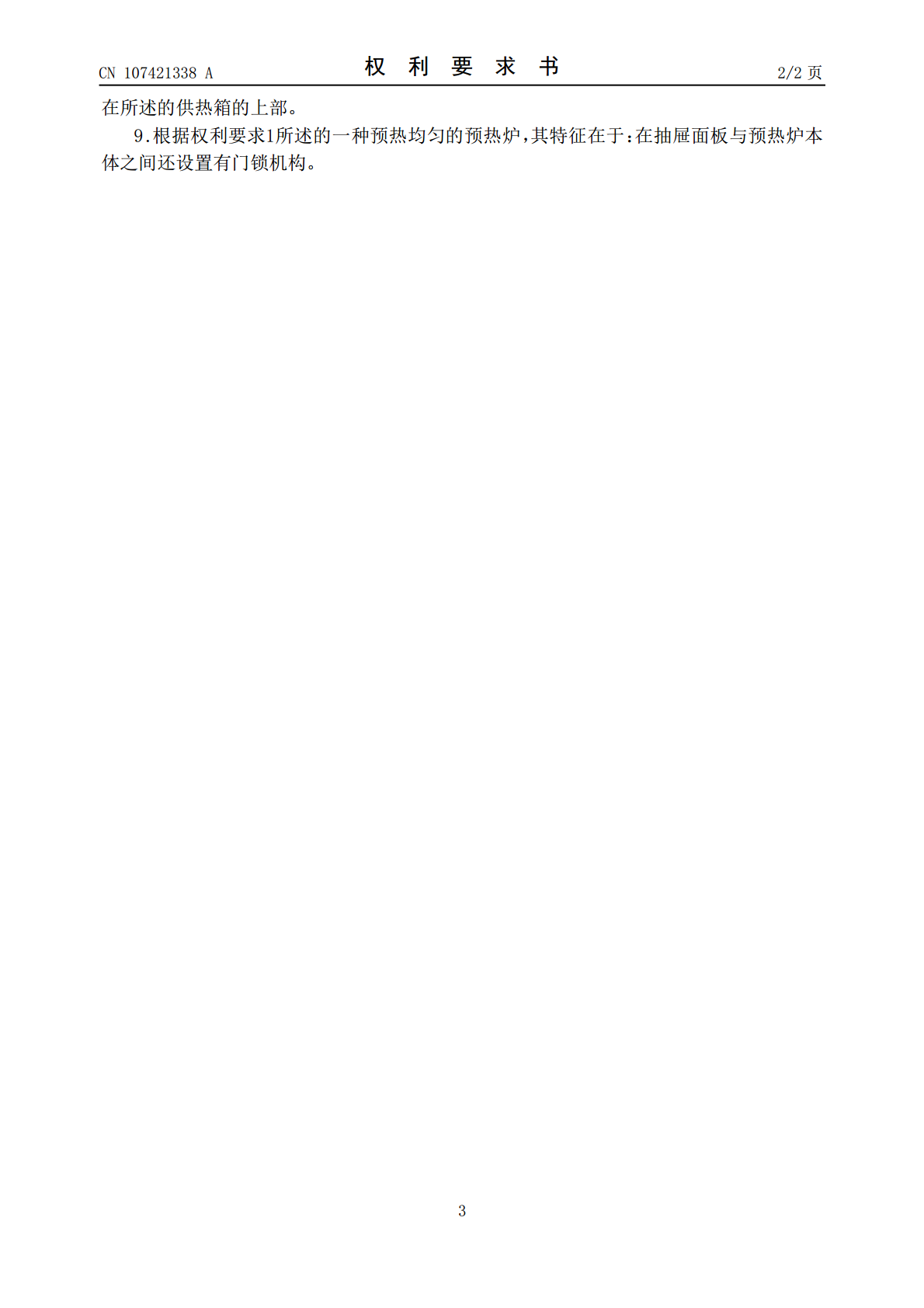

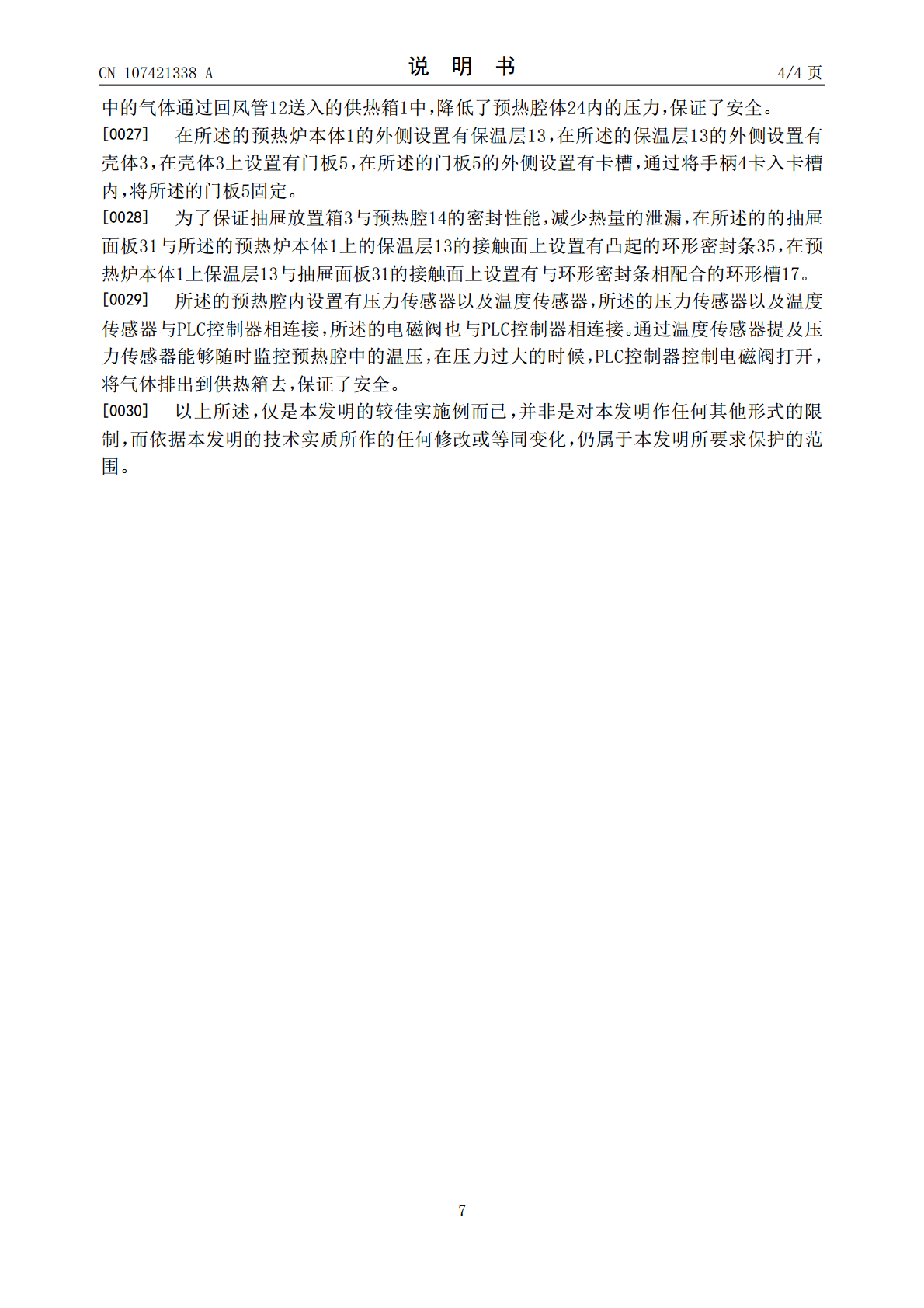

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号CN107421338A(43)申请公布日2017.12.01(21)申请号201710675779.0(22)申请日2017.08.09(71)申请人南京律智诚专利技术开发有限公司地址210039江苏省南京市雨花经济开发区凤华路18号8幢103室(72)发明人胡全林(74)专利代理机构南京众联专利代理有限公司32206代理人顾进(51)Int.Cl.F27D13/00(2006.01)权利要求书2页说明书4页附图5页(54)发明名称一种预热均匀的预热炉(57)摘要本发明公开了预热均匀的预热炉，包括壳体、门板、预热炉本体以及供热箱，预热炉本体内设有多个预热腔，在预热腔内设置有抽屉式放置箱，在放置箱本体的左右端侧面上分别设有放置箱凸块，在各个预热腔的左右两个侧壁的进风口上分别设置有挡风板，挡风板的后端与弹簧相连接，挡风板的上下端嵌入在进风口上下内壁的导槽内，在挡风板的内侧面上设置有阀板凸块。通过设置在预热腔的侧壁上设置挡风板，并通过抽屉式放置箱上的凸块与挡风板上的凸块相配合，从而能够在抽屉式放置箱上插入预热箱体中的时候将挡风板打开从而通热风，在抽屉式放置箱抽出时，挡风板回位，关闭通风，从而能够避免过度的加热，降低了能耗，节约了能源。CN107421338ACN107421338A权利要求书1/2页1.一种预热均匀的预热炉，包括门板、预热炉本体以及给预热炉本体供热的供热箱，其特征在于：在所述的预热炉本体内设有多个预热腔，在每个预热腔的左右侧壁上均设置有进风口，并在所述的进风口上分别设置有挡风板，所述的挡风板嵌入在所述的进风口的上下端以及后端，挡风板的后端与弹簧相连接，挡风板的上下端嵌入在进风口上下内壁的导槽内，挡风板可在进风口上下内壁的导槽内左右移动，在所述的挡风板的内侧面上设置有挡风板凸块；在每个预热腔均设置有抽屉式放置箱，所述的抽屉式放置箱包括装入预热腔的放置箱本体以及设置在预热腔外部的抽屉面板，在所述放置箱本体的左右端侧面上分别设有放置箱凸块，所述的抽屉式放置箱放入到所述的预热腔内时，抽屉式放置箱上的放置箱凸块与挡风板凸块接触，抽屉式放置箱向后插入预热腔内时，带动挡风板凸块向后端运动带动挡风板运动将进风口打开，抽屉式放置箱向前端拉出时，弹簧带动挡风板回位，将进风口关闭，在所述的放置箱本体的侧壁上均布有通孔；在所述的放置箱本体内还设置有一个滚筒，滚筒的侧壁上均布有通孔，并在滚筒上设置有盖门，所述的滚筒装置两端分别连接有转轴，所述的转轴的一端与设置在放置箱本体靠内侧的一端内侧轴承座相连接，并在内侧轴承座上包裹有隔热层，转轴另一端穿过所述的抽屉面板与设置在抽屉面板外侧的外轴承座以及电机相连接，在所述的抽屉面板的正面设置有一个安装箱体，所述的电机、外轴承座均设置在所述的安装箱体内，在所述的安装箱体内还设置有风扇，所述的风扇出风对着所述的转轴，所述的安装箱体上设置有散热孔，所述的抽屉面板为隔热材料制成；所述的供热箱通过供热管与所述的预热炉本体相连，所述的供热管包括主供热管和分供热管，所述的分供热管与主供热管相连接，并分别连接到各个预热腔的左右两个侧壁上的进风口，在每个预热腔的后侧还分别设有与供热箱相连接的回风管，在每个回风管上均设置有电磁阀。2.根据权利要求1所述的一种预热均匀的预热炉，其特征在于：在所述的预热炉本体的外侧设置有保温层，在所述的保温层的外侧设置有壳体，在壳体上设置有门板，在所述的门板的外侧设置有卡槽，通过将手柄卡入卡槽内，将所述的门板固定。3.根据权利要求2所述的一种预热均匀的预热炉，其特征在于：在所述的的抽屉面板与所述的预热炉本体上的保温层的接触面上设置有凸起的环形密封条，在预热炉本体上保温层与抽屉面板的接触面上设置有与环形密封条相配合的环形槽。4.根据权利要求1所述的一种预热均匀的预热炉，其特征在于：所述的供热箱包括供热箱本体，在供热箱本体内设置有加热管支架，在加热管支架上设置有加热管，在所述的供热箱本体的两侧还分别设置有风机，所述的风机与供热箱本体内的引风罩相连接，所述的风机还与主供热管相连接。5.根据权利要求1所述的一种预热均匀的预热炉，其特征在于：在所述的每个分供热管上均设置有风量调节装置。6.根据权利要求1所述的一种预热均匀的预热炉，其特征在于：所述的预热腔内设置有压力传感器以及温度传感器，所述的压力传感器以及温度传感器与PLC控制器相连接，所述的电磁阀也与PLC控制器相连接。7.根据权利要求1所述的一种预热均匀的预热炉，其特征在于：在所述的安装箱体上设置有拉手。8.根据权利要求1所述的一种预热均匀的预热炉，其特征在于：所述的预热炉本体设置2CN107421338A权利要求书2/2页在所述的供热箱的上部。9.根据权利要求1所述的一种预
